Цилиндрдің өздігінен емдейтін шунттық қуат конденсаторы

XUCKY Cylinder self healing shunt power capacitor was used in 50Hz or 60Hz low voltage system equipment, it has power factor adjust ,it was suitable in normally field compensator and centralize auto compensate, it can reduce reactive power loss, improve voltage quality, it is national recommend saving electric products.

Сұрау жіберу

Өнім Сипаттамасы

Өзін-өзі сауықтыру түріндегі төмен вольтты өшіру конденсаторы

Cylinder Self Healing Shunt Power Capacitor

Қолданба

XUCKY цилиндрлік өзін-өзі емдейтін шунтты қуат конденсаторы 50 Гц немесе 60 Гц төмен вольтты жүйелік жабдықта қолданылған, оның қуат коэффициентін реттеуі бар, ол әдетте өріс компенсаторында және автоматты компенсацияны орталықтандыруда қолайлы болды, ол реактивті қуаттың жоғалуын азайтады, кернеу сапасын жақсартады, бұл ұлттық электр өнімдерін үнемдеуді ұсынады.

Бұл өнім стандартқа сәйкес келеді: GB/T 12747, IEC831-1/2.

Жұмыс жағдайлары

Қуат конденсаторы қуат өшірілгеннен кейін қайтадан енгізу үшін сол жақ кернеудің номиналды кернеуге 10% төмендеуін растауы керек, әдетте оған 200 секунд қажет болады. сондықтан ол қуатты өшіргеннен кейін кіріс және қайталама құлыптау уақыты функциясы бар қуат контроллерін таңдайды. Әдетте қуат контроллерін таңдасаңыз, оны орнату керек

жылдамдықты разрядтық қуат жабдығы .бірдей электрлік фактор енгізуі мен чипті ауыстырып-қосқышты қолданумен шектелмейді.

Биіктігі 2000 м-ден аспайды.

Температура түрі: -25/C төмен температура, ең жоғары температура C түрі (ол 50 ℃-тан аспайды, орташа температура 24 сағат ішінде 40 ℃-ден аспайды, бір жылдық орташа температура 30 ℃-ден аспайды), қуат конденсаторы жақсы желдету жағдайында жұмыс істейді. Бұл тығыздау және орнату жағдайында рұқсат етілмейді.

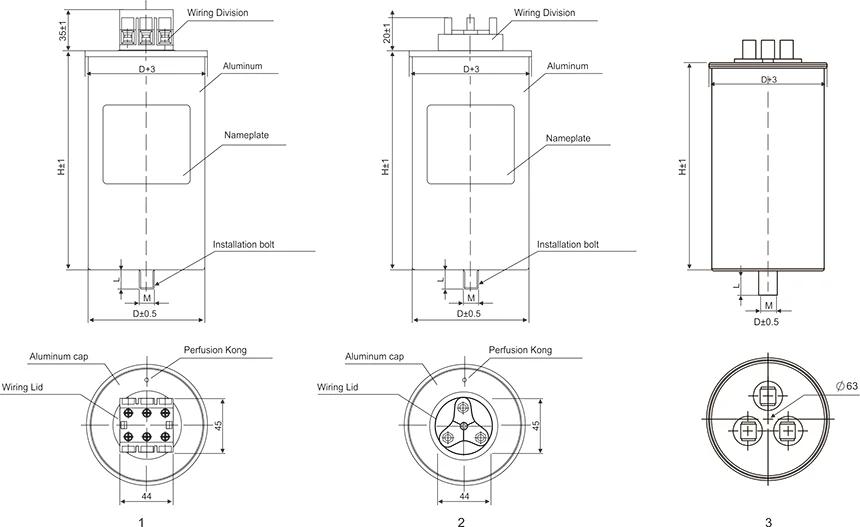

Құрылым ерекшеліктері

Цилиндр алюминий корпусын алу.

Сұйықтықты батыру: диэлектрлік майдың ластануының әлеуметтік әсері жоқ.

Прессті ажырату жабдығы мен разрядты электрлік резисторды орнату

Конденсатордың өзегі сапалы металдандырылған пленканы емдейді.

Конденсатордың үстіңгі жағы жанасуға қарсы электрлік терминал блогы.

Төменгі жағында M12 немесе M16 жерге орнату болттары.

Үш фазалы конденсатор △ қосылу жолының ішінде.

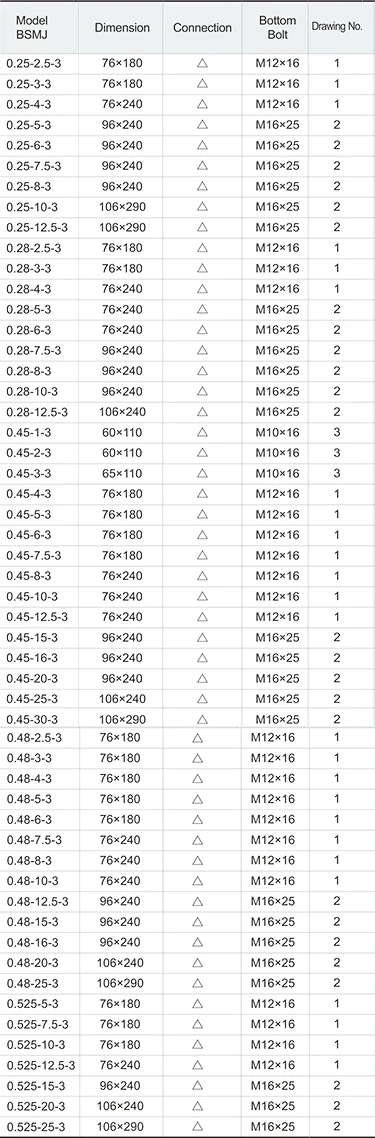

Код және салдар

Cylinder Self Healing Shunt Power Capacitor

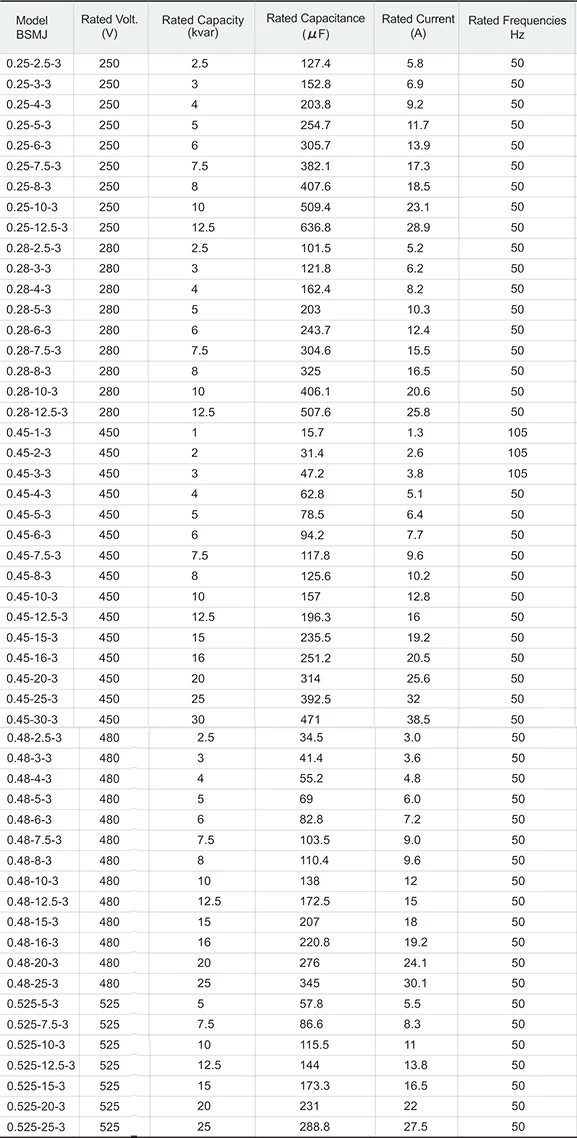

Негізгі техникалық деректер

1. Номиналды кернеу: 0,23кВ, 0,25 кВ, 0,4 кВ, 0,415 кВ, 0,45 кВ, 0,48 кВ, 0,525 кВ және т.б.

2. Номиналды сыйымдылығы: 1~30квар

3. Сыйымдылыққа төзімділік: -5%~+10%

4. Қуат жоғалуы tanδ ≤0,1%

5. Полюстер арасындағы кернеу: 2. 15 есе номиналды кернеу 5 секунд, тұрақтылық тесілу немесе жылтыр болмайды.

6. Диэлектрик деңгейі: қақпақ арасына кернеуді қосыңыз: 2 есе номиналды кернеу плюс 2КВ немесе 3КВ, биіктікте 10 секунд жалғастырыңыз, тесіп кетпейді және жылтырайды.

7. Максималды рұқсат етілген кернеу: 1,1 есе кернеу, әр 24 сағат сайын 8 сағаттан артық емес, 1,15 есе кернеу, 24 сағат сайын 30 мюниттен 1,2 есе кернеу, ол

8. 5 секундтан артық емес (жалғастыру) 1,3 есе кернеу, 1 минуттан артық емес.

9. Жоғары рұқсат етілген ток: 1,3 еседен аз номиналды ток шегінде жұмыс істеуге рұқсат етіледі, өйткені артық кернеу мен конденсатордың оң ауытқуы бар және гармоникалық асқын ток 1,43 еселенген номиналды токтан аспайды.

10. Разряд құрамдас бөлігі: ішіне разряд регистрін қойыңыз, конденсатор қуатты өшіреді, разрядтан гөрі 3 мюнит электр, сондықтан кернеу 50 В дейін төмендейді.

11. Стандарт: GB/T12747-2004, IEC60831-2002
