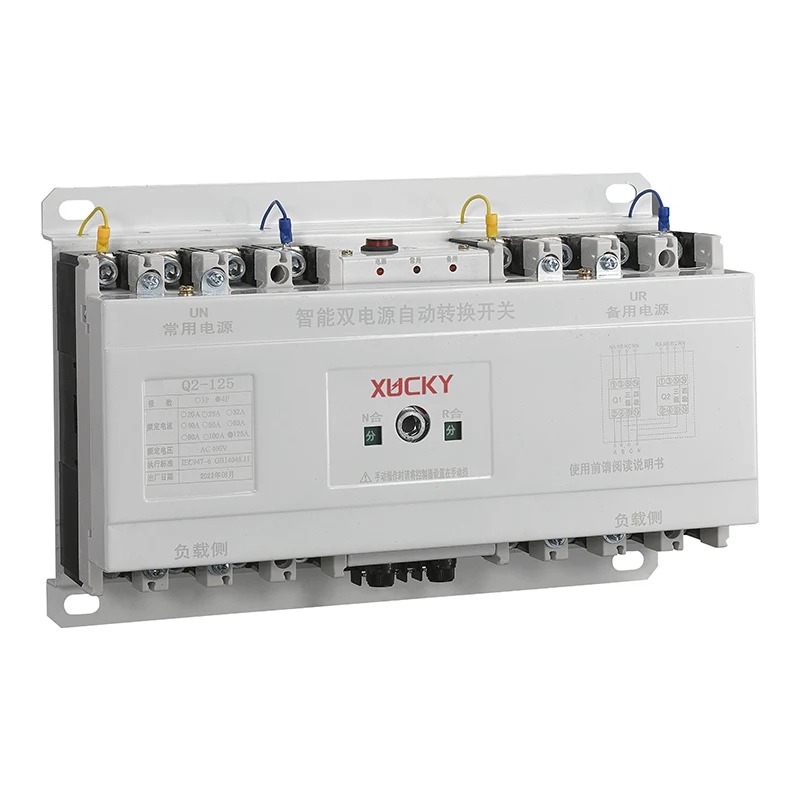

Q2 Автоматты тасымалдау қосқышы

Бұл үйге ауыстырып қосқыш GB / T14048.11-2005 «төмен вольтты тарату құрылғысы және басқару құрылғысы - автоматты тасымалдау коммутациялық жабдық» стандартына сәйкес келеді. Бұл өнімнің электрлік деңгейі CB класына жатады.

Модельдер және техникалық сипаттамалар

Қалыпты жұмыс жағдайлары

● Қоршаған ортаның температурасы: -5℃~+40℃, ал 24 сағаттағы орташа температура +35℃ төмен;

● Сыртқы ауа температурасы +40℃ болғанда атмосфераның салыстырмалы ылғалдылығы 50%-дан аспайды, төмен температурада салыстырмалы ылғалдылық жоғары болады. Ең ылғалды айдың орташа максималды салыстырмалы ылғалдылығы ең ылғалды ай 90%, ал осы айдың орташа ең төменгі температурасы +25℃. Температураның өзгеруіне байланысты өнімнің бетіндегі конденсацияны есепке алу;

● Орнату алаңының биіктігі 2000м аспайды;

● Орнату санаты: IV;

● Бұл ATS қосқышы қатты діріл, соққы және коррозиясыз жерде орнатылуы керек;

● Санатты қолдану: A;

● Жоғарыда көрсетілген шарттар орындалмаса, оны пайдаланушы мен өндіруші кеңесу арқылы шешуі керек.

Негізгі құрылым

Q2 Автоматты тасымалдау қосқышы негізінен қуатты түрлендіру сөндіргішінен тұрады, коммутатор жұмысының пайдаланушы таңдауы үшін үш күй позициясы бар: жалпы қуат (N) жабу, екі рет ашу, күту режимінде қуат (R) жабу, үйге тасымалдау қосқышының шағын өлшемдері бар. , жеңіл салмақ, тұрақты жұмыс, пайдалану оңай және т.б.

Орнату және пайдалану

Сымдарды жүргізген кезде жалпы қуат көзі N жалпы қуат көзінің QN сөндіргішіне, ал күту режиміндегі қуат көзі R QR күту режиміндегі электр сөндіргішіне қосылуы керек. QN және QR төрт сымды автоматты ажыратқыштар болған кезде қосылу режимі сым схемасына сәйкес, QN және QR 1, 3, 5 үш фазалы (A, B, C) кіріс терминалдары, 7 - нөлдік сызық. (N) кіріс терминалы, 8 - нөлдік желі шығыс терминалы. Егер автоматты ажыратқыш үш полюсті ажыратқыш болса, жалпы қуат көзінің NN нөлдік желісі (N) және күту режиміндегі қуат көзінің NR нөлдік желісі (R) үш полюсті арнайы сөндіргішке қосылуы керек. нөлдік желілік терминал KG. Арнайы операция сым схемасын қараңыз. Қуат көзі Қос қуат қосқышы автоматты контроллер QN және QR ажыратқышының A-фазалық кіріс сызығын және нөлдік N желісін қабылдайды, егер үш полюсті автоматты ажыратқыш пайдаланылса, NN және NR нөлдік желісіне қосылған болуы керек, үш полюсті арнайы бөлінген. нөлдік терминал екі ажыратқыштың арасында, автоматты қуат қосқышын орнатуда және сымдауда, ажыратқыштың кіріс терминалына қосылған жергілікті контроллер желісін ұмытып кетпеңіз, үзбеңіз немесе қысқа тұйықталмаңыз.

Орнату өлшемдері

Техникалық параметр

Операцияны қолдану

Жалпы қуат көзі немесе күту режиміндегі қуат көзінің кернеуі болсын, екеуі де қолмен жұмыс істей алады. Қолмен жұмыс істегенде, қолмен-автоматты түймені қолмен жұмыс істейтін күйге қою керек, тұтқаны терминалға сағат тілімен итергенде, күту режиміндегі қуат көзінің QR сөндіргіші ашылады, QN жалпы қуат сөндіргіші жабылады; тұтқаны терминалға сағат тіліне қарсы итергенде, күту режиміндегі қуат көзінің QR сөндіргіші жабылуда, QN жалпы қуат көзінің ажыратқышы ашылады.

Панельдегі қуат индикаторы (қызыл), шам жанбаса, автоматты басқару қорапшасының қуат көзінің істен шыққанын көрсетеді, ATS қосқышын басқара алмайды. Қалыпты қалпына келтіргеннен кейін қолмен-автоматты түйме автоматты күйде болады, егер жалпы қуат көзі қалыпты болса, коммутатор жабылу күйінде QN жалпы қуат көзінің ажыратқышын автоматты түрде енгізеді, панельде N индикаторы (сары) жанады; жалпы қуат көзі қалыпты болмаса, АТС қосқышы қуат көзіне арналған QR күту режиміндегі қуат көзіне автоматты түрде ауысады, күту режиміндегі қуат көзі R индикатор шамы (жасыл) жанады.

Ескерту: Нақты өлшем басым болуы керек, жоғарыда келтірілген деректер тек анықтама үшін берілген.
