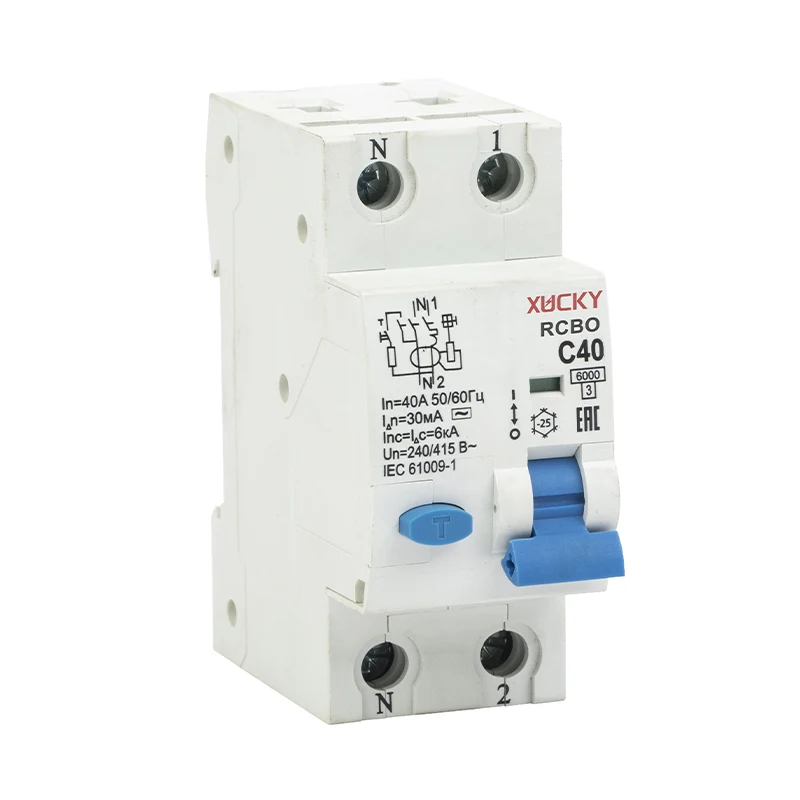

RCBO C65

Xucky-дің жоғары сапалы RCBO C65 6Kake 1p + n & 3p + n RCBO (интегралдан асып кеткеннен қорғайтын қалдықпен жұмыс істейтін ажыратқыш) - бұл ағымдағы және жердегі ақаулардан толық қорғау үшін тамаша шешім. Екі модульдің ені (36 мм) және төрт модульдің ені (72 мм), кез-келген уақытта және кез келген жағдайда, кез-келген уақытта және кез-келген жағдайда, адамдардың, объектілердің және тиісті жабдықтардың қауіпсіздігін қамтамасыз етеді

Сұрау жіберу

Өнім Сипаттамасы

RCBO C65

Өнім артықшылықтары

● Алға және кері сымдарды Xucky High Special RCBO C65 рұқсат етіледі;

● Жоғарғы және төменгі жағындағы бөртпелерге 16 мм2 дейінгі қимасы бар, ал көлденең қимасы 25 мм2 дейінгі сымдарға қосылуы мүмкін;

● Ағып кету индикаторы (Кішкентай терезенің ішінде көк / қызыл белгі) өнімнің ақауларының көзін тексеруді жеңілдетеді және техникалық қызмет уақытын қысқартады;

● Қауіпсіздіктің жақсартылған қауіпсіздік мүмкіндіктері: RCBO C65 ішкі, коммерциялық және тұрғын аралығында тізбектердің қауіпсіз және сенімді жұмысын қамтамасыз ету үшін шамадан тыс және қысқа тұйықталуды қамтамасыз етеді.

● Жоғары сапалы құрылыс: жоғары сапалы материалдармен және құрылыста, бұл миниатюралық ажыратқыш RCBO C65 қолданушылардың күтуіне сәйкес келетін сенімді орындау және ұзақ мерзімділікті қамтамасыз етеді.

● Жан-жақты дизайн: Ауа коммутаторы отандық және коммерциялық пайдалануға арналған, оны кең ауқымды шешуге, соның ішінде электрлік қосымшалардың, соның ішінде электр қуатының жоғары сапалы аудандарына немесе электр энергиясына сұранысқа ие аймақтарға арналған.

Қолдану

Стандартты: EN / IEC 61009 -1

Сыйымдылығы: 6KA

Қорғау: жердегі ақаулық, шамадан тыс және қысқа тұйықталу

Номиналды ток. IN: 3,6,10,16,20, 25,32, 40А

Жұмыс. I △ n: 10.30. 100. 300МА

Сипаттамасы: B.C

Номиналды қалдық токпен жұмыс жасайтын және сыну қабілеті мен бұзады

Номиналды қалдық

Номиналды импульс Кернеудің батпағы: 4000в

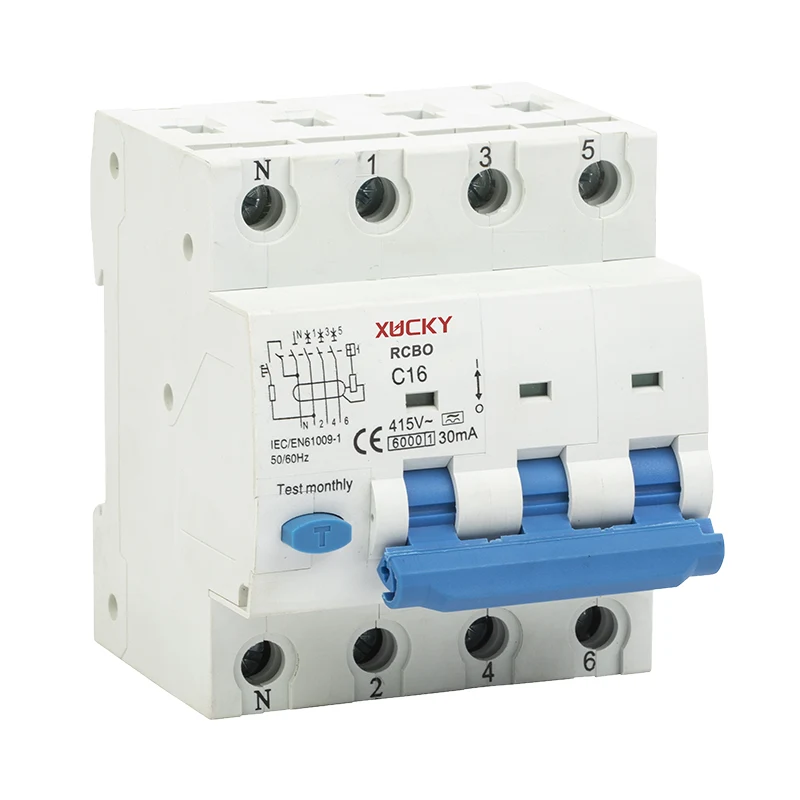

Полюстер саны: 1p + N, 3P + n

Номиналды кернеу: 230VAC

Қорғау дәрежесі: -25 ℃ ~ + 40 ℃

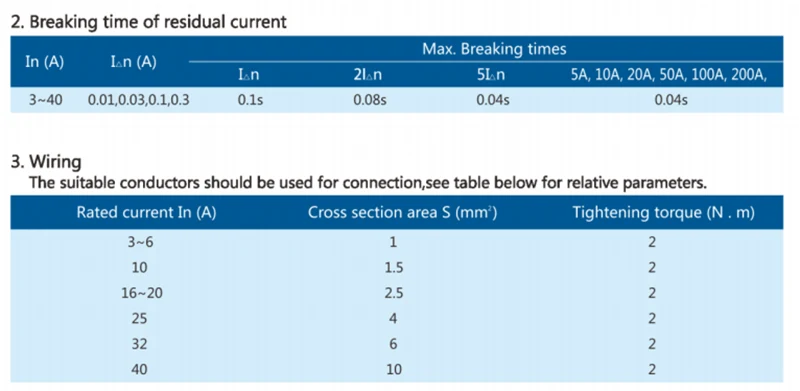

Қалдық тогы өшіру -time oftime stimt≤0.1 сек.

Сапар алаңының қателігінің түрі: электро-магниттік

Ағымдағы: жылу-магниттік

Қорғау дәрежесі: IP20

35 мм-дің рельске орнатыңыз

Ені 2 модуль

Терминал люг түрі және PIN түрі

Техникалық мәліметтер парағы

	Басу			2	4-
	Стандарттар			IEC / EN 61009-1, IEC / EN 61009-2-1;
	Сертификат			CB, CE, ROHS
	Шығу елі			Қытай
Электрлік мүмкіндіктер	Түрі (Жердің ағып кетуінің толқын формасы)			A теріңіз, AC теріңіз
	Полюстер саны			1p + n	3P + n
	Номиналды ток	-Да	A	6, 10, 13, 16, 20, 25, 25, 40, 50, 63 а	6, 10, 13, 16, 20, 25, 32, 40 а
	Номиналды сезімталдық	Iδn	мама	10, 30, 100, 300 мА	30, 100, 300 мА
	Номиналды кернеу	Ю	V	220/230/240 В	380/400/415 v
	Жұмыс уақыты	Айным / түрін теріңіз		Лезде
		A [s] теріңіз		10 мс кідіріс
		A [g] теріңіз		40 мс кідіріс
	Оқшаулау кернеуі	Ui	V	500V айнымалы
	Артқы бар санат категориясы			Iii
	Ластану дәрежесі			2
	Схема тестінің жұмыс кернеуі		V	187 - 264 v	230 - 485 В
	Номиналды жиілік		Гез	50/60 Гц
	Номиналды жарықтандыру сыйымдылығы. IEC / EN 61009-1	ICN	A	10,000 а
	Номиналды жарықтандыру сыйымдылығы. IEC / EN 64947-2 (Тек қысқа тұйықталуға қатысты)	Ісік	A	15,000 а
		Ипар	A	7,500 A (50% ICU)
	Қалдық сыну қабілеті IEC / en 61009-1	Iδm	A	3000 а
	Номиналды импульс кернеуі (1.2 / 50)	Дықпл	кв	4 кВ
	Диэлектрлік сынақ кернеуі. FRQ. 1 минут үшін.		кв	2,5 кВ (50/60 Гц, 1 мин.)

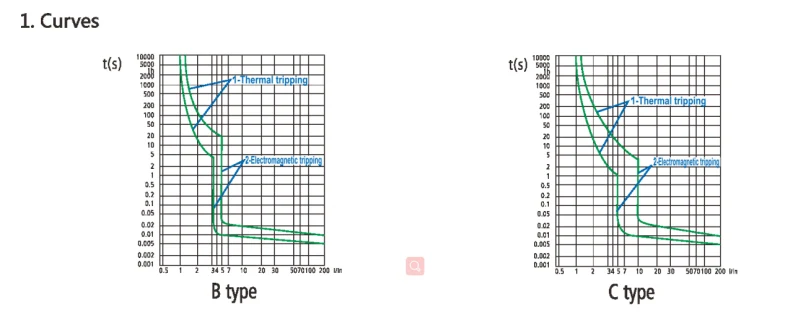

	Термомагниттік шығарылым - сипаттамалары			Сипаттамалары В: 3in - 5in
				Сипаттамалары С: 5in - 10in
	Энергияны шектеу сыныптары. 61009-1 дейін			3
	Ағымдағы кедергін (толқын 8/20)		A	3000 а

Механикалық ерекшеліктері	Тұрғын үй			I - II оқшаулау тобы, RAL 7035
	Ауыстыру			II оқшаулағыш топ, 5017 RAL
	Тест түймесі			II оқшаулау тобы, 2000 RAL
	Байланыс жағдайының көрсеткіші			Жасыл / қызыл терезе
	Жердегі ақаулардың шығу көрсеткіші			Ақ терезе
	Электр өмірі	Операциялар		4000 цикл
	Механикалық өмір	Операциялар		10000 цикл
	Қорғау дәрежесі. 60529 дейін	Тұрғын үй		IP4x
		Терминалдар		IP2x
	Соққыға төзімділік acc. IEC / EN 60068-2-27			25 г - 2 соққы - 13 мм
	Дірілге төзімділік act. IEC / EN 60068-2-6			0,1 мм немесе 1 г - 20 цикл 5 ... 150 ... 5 гц
	Қоршаған орта шарттары (ылғалды жылу) акция. IEC / EN 60068-2-30		° C / RH	28 цикл 55 ° C / 90-96% және 25 ° C / 95-100%
	Жылу элементін орнату үшін анықтамалық температура		° °	30 ° C
	Қоршаған орта температурасы (күнделікті орташа ≤ +35 ° C)		° °	-25 ... +40 ° C
	Сақтау температурасы		° °	-40 ... +70 ° C
Арнату	Терминал түрі			Екі мақсатты терминал (көтеру / ашық)
	Кабельдердің терминалы мөлшері	төменгі / жоғарғы	мм	25/35 мм²
	Пин жағу үшін терминал мөлшері	төменгі / жоғарғы	мм	10/16 мм²
	Шанышқы жағындағы терминал мөлшері	төменгі / жоғарғы	мм	M6 - 10/16 мм
	Қатты / иілген сымдар			1x 1mm² - 35MM² 2 x 1mm² - 16MM² *
	Феррулалармен немесе онсыз икемді сымдар			1x 1mm² - 25MM² 2 x 1mm² - 10mm² *
	Тығыздау моменті	төменгі / жоғарғы		2 нм
	Кабельдің ұзындығы			10мм
	Орнату			60715 ж. Біз диньдік рельміз (35 мм) бекіту клипімен
	Орнату орны			Іркім
	Қосылу			Жоғарғы / Төменгі терминалдар

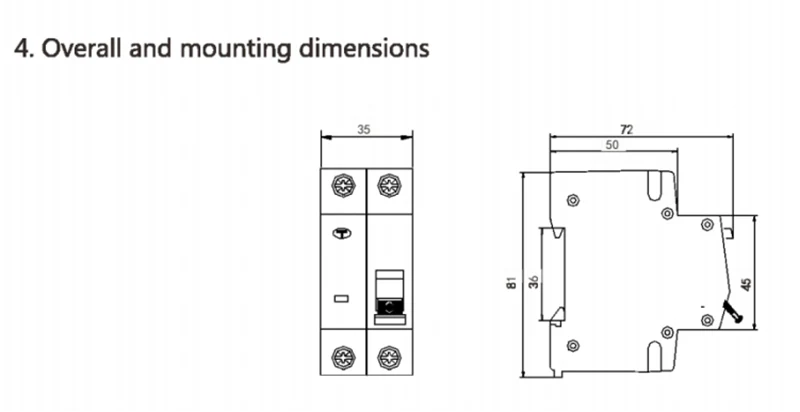

	Өлшемдер (H x W x d)		мм	90 x 36 x 72 мм	90 x 72 x 72 мм
	Салмақ		кг	0,19 кг	0,42 кг
Орауыш	Қаптама а (Жеке қорап)	Сан	дана	1	1
		Өлшемі (H * W * D)	мм	90 * 40 * 80 мм	90 * 78 * 81 мм
		Салмақ	кг	0,2 кг	0,43 кг
	B (* a) буып-түю (Ортаңғы қорап)	Сан	дана	6	3
		Өлшемі (H * W * D)	мм	255 * 95 * 91,2 мм	242 * 98 * 89 мм
		Салмақ	кг	1,3 кг	1,3 кг
	C (* b) буып-түю (Шебер картон)	Сан	дана	60	30
		Өлшемі (H * W * D)	мм	510 * 275 * 200 мм	520 * 255 * 200 мм
		Салмақ	кг	14.5 кг	14.5 кг
Комбинациясы Көмекші элементтер	Көмекші байланыс			Және (йыс)	Және (йыс)
	Алармоңыз байланыс			Және (йыс)	Және (йыс)
	Шунт сапар			Және (йыс)	Және (йыс)
	Төменгі фитинг үшін көмекші байланыс			Және (йыс)	Және (йыс)
	Төмендегі шығарылым			Және (йыс)	Және (йыс)
	Артқы жағынан шығару			Және (йыс)	Және (йыс)
	Мотордың жұмыс істейтін құрылғысы			Және (йыс)	Және (йыс)
