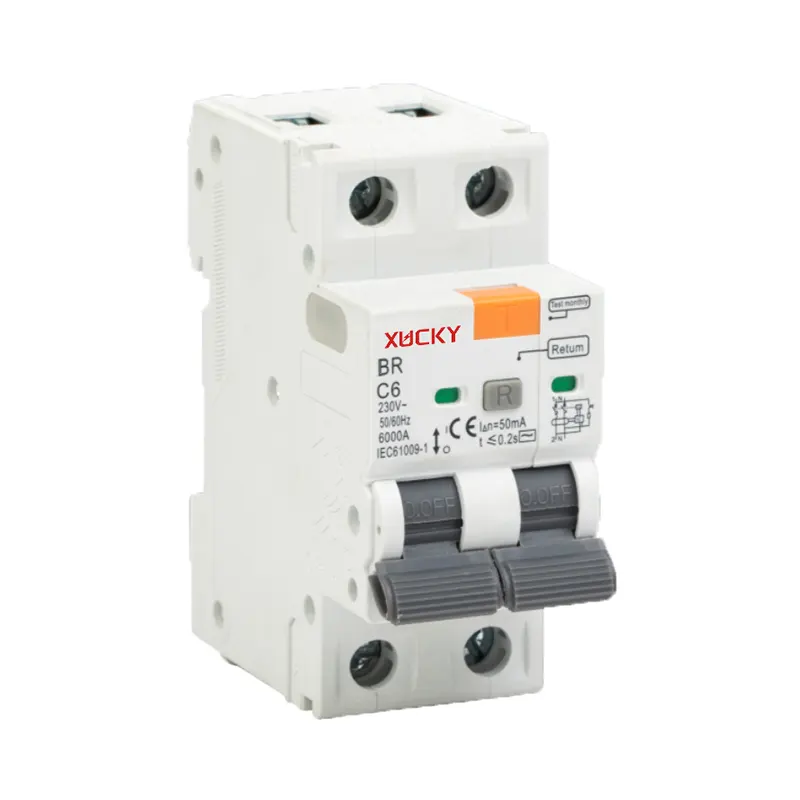

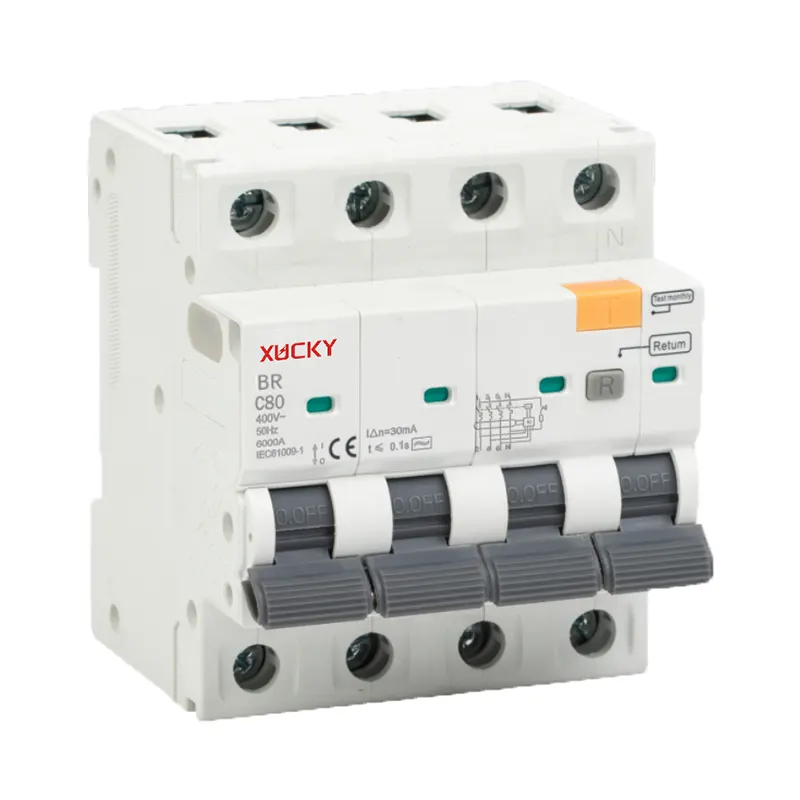

RCBO электронды түрі

Техникалық деректер

◆ Стандарт: IEC61009 -1

◆ Қорғау: жерге тұйықталу және артық ток

◆ Номиналды ток. 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80А

◆ Жұмыс істеу кезінде: 30, 100, 300mA

◆ Номиналды қалдық ток жұмыс істейтін өндіру және ажырату қуаты I△м: 500А

◆ Номиналды қалдық жұмыс істемейтін ток I △ жоқ: 0,5IAn

◆ Номиналды оқшаулау кернеуі Ui: 250В

◆ Номиналды импульске төзімді кернеу Uimp: 4000в

◆ Полюстер саны: 2P(1P+N),4P(3P+N)

◆ Номиналды кернеу: 2P 240/415VAC,4P 415VAC

◆ Қалдық токтың өшіру уақыты:< 0,1 сек.

Сапар түрі:

◆ Жерге тұйықталу: Электрондық/Электромагниттік босату

◆ Асқын ток: Жылу-магниттік

◆ Ажырату қуаты: 6кА

◆ Электрлік төзімділік: 2000 операция

◆ Қорғау дәрежесі: IP20

◆ Орнату: 35 мм DIN рельсінде

◆ Ені: бір полюске 17,5 мм

◆ Терминал: түйреуіш түрі

Қалдық токтың үзілу уақыты

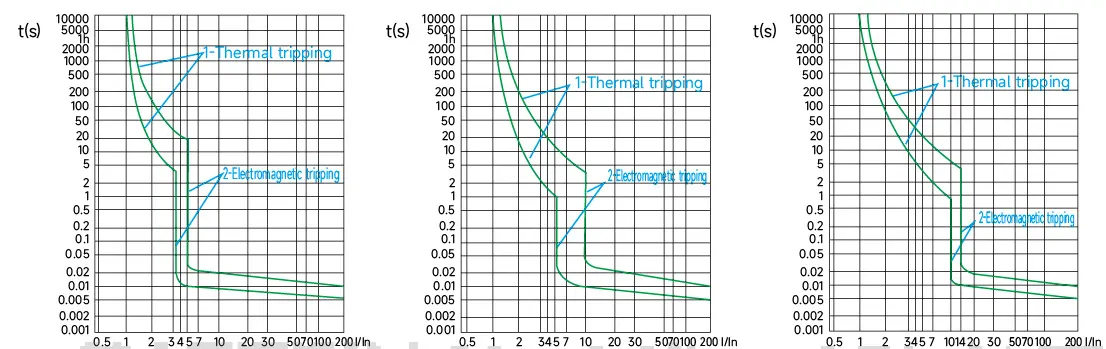

Сипаттама қисығы

Сымдар

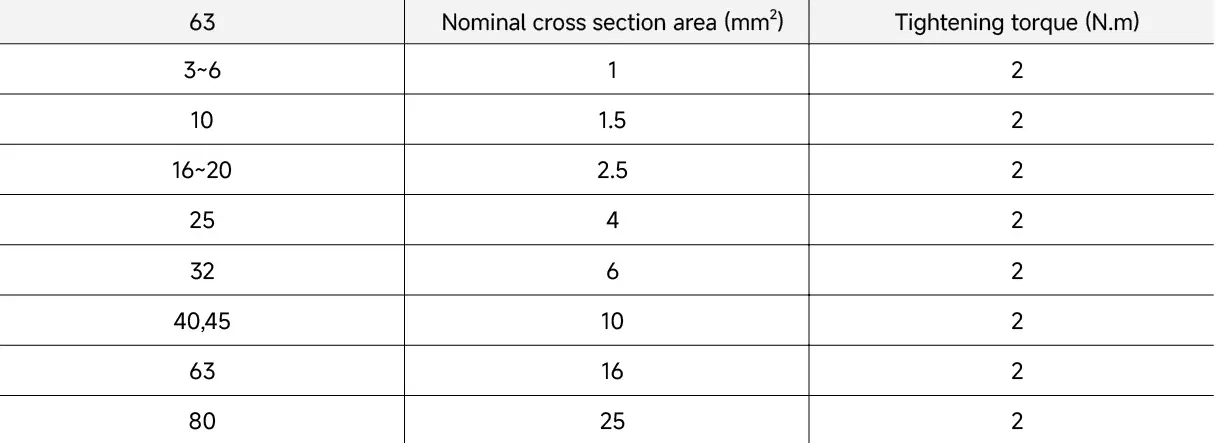

Қосылу үшін қолайлы өткізгіштерді пайдалану керек, салыстырмалы параметрлерді кестеден қараңыз.

Ерекше өзгешеліктері

◆ Қызметкерлерді, өрттен және желіні қорғауға арналған ықшам дизайндағы RCCB және шағын автоматты ажыратқыштың комбинациясы.

◆ Электромагниттік түрі, кернеуге тәуелсіз.

◆ MCB бөлігі желілерді шамадан тыс жүктемеден және қысқа тұйықталудан қорғайды және B және C сипаттамаларында қол жетімді.

◆ Тұтқа контакт орнын нақты көрсетеді.

◆ Жерге тұйықтау кабелі бейтарап қуат жоғалған жағдайда жерге тұйықталудан қорғауды қамтамасыз етеді.

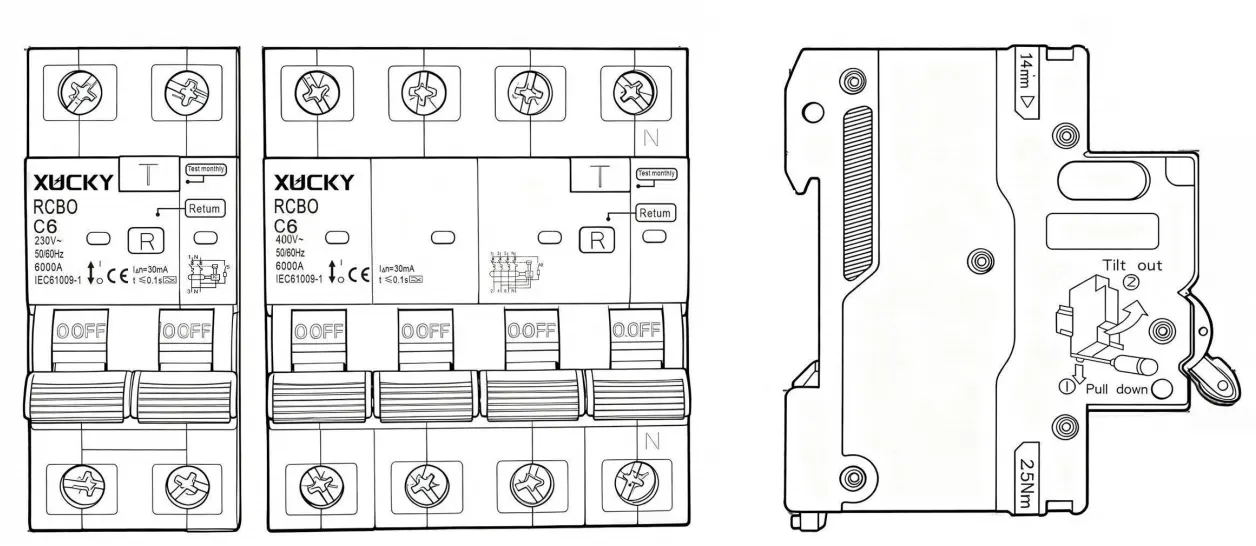

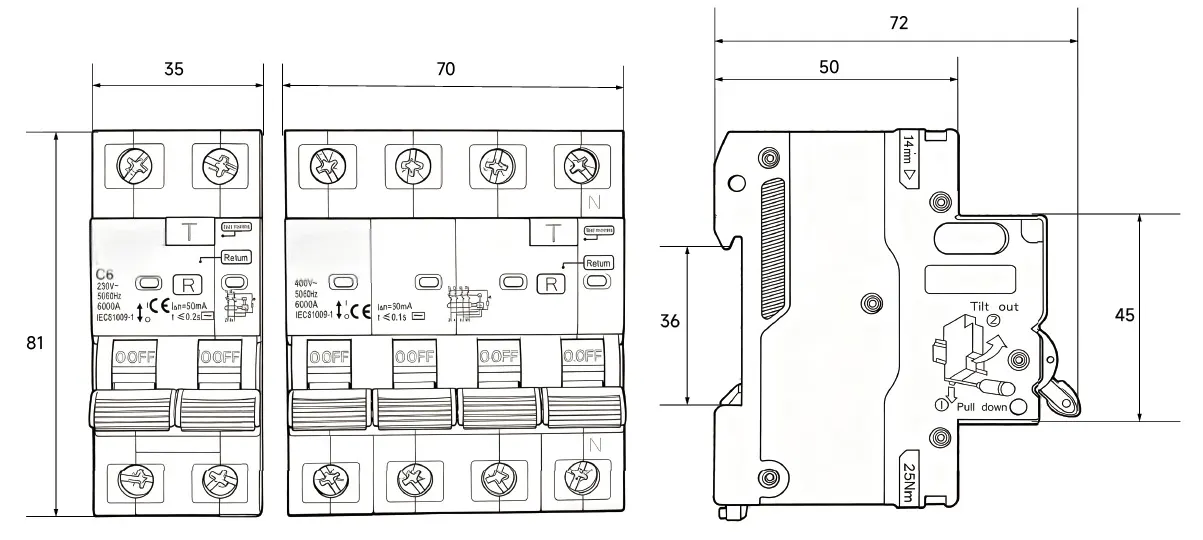

Жалпы және орнату өлшемдері

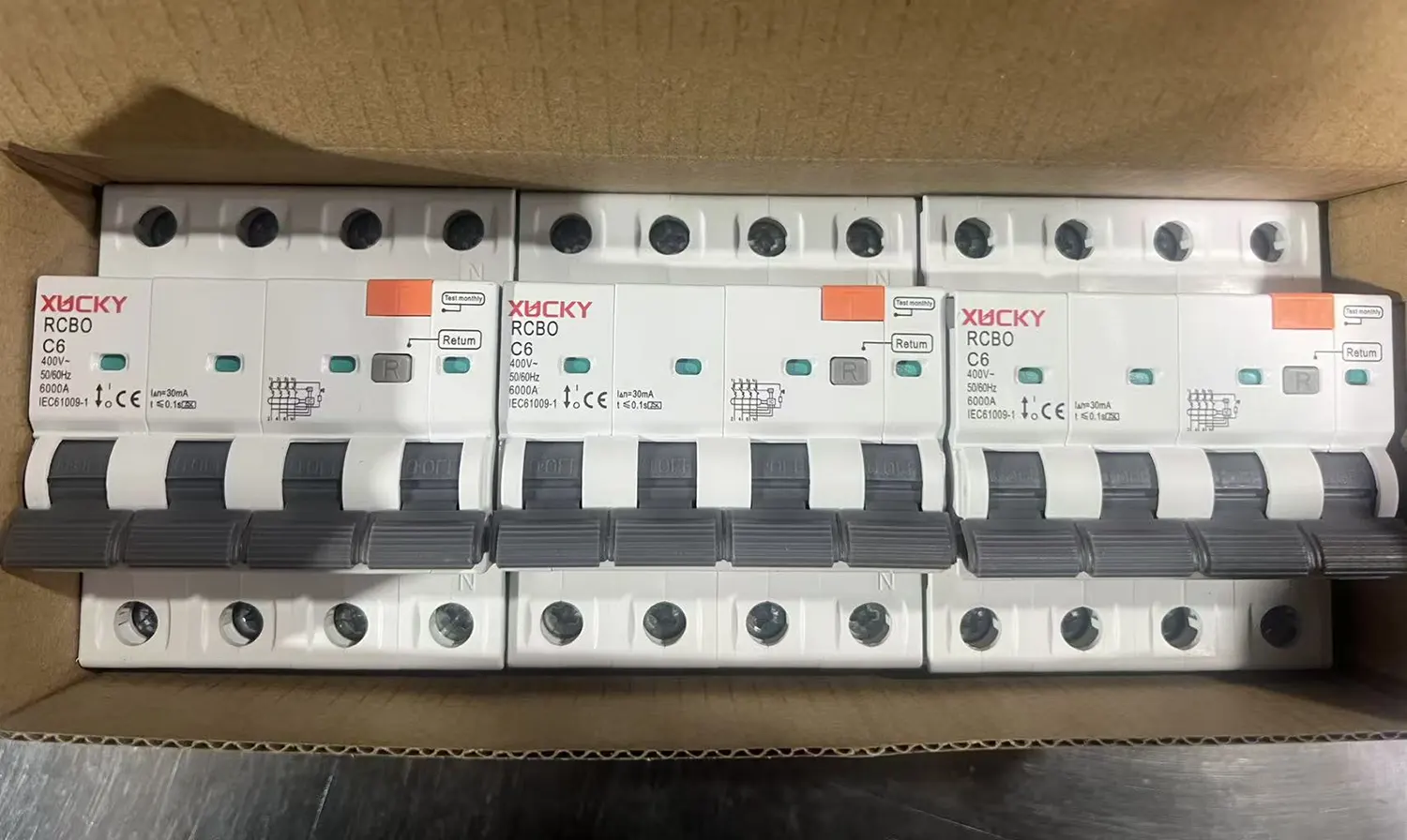

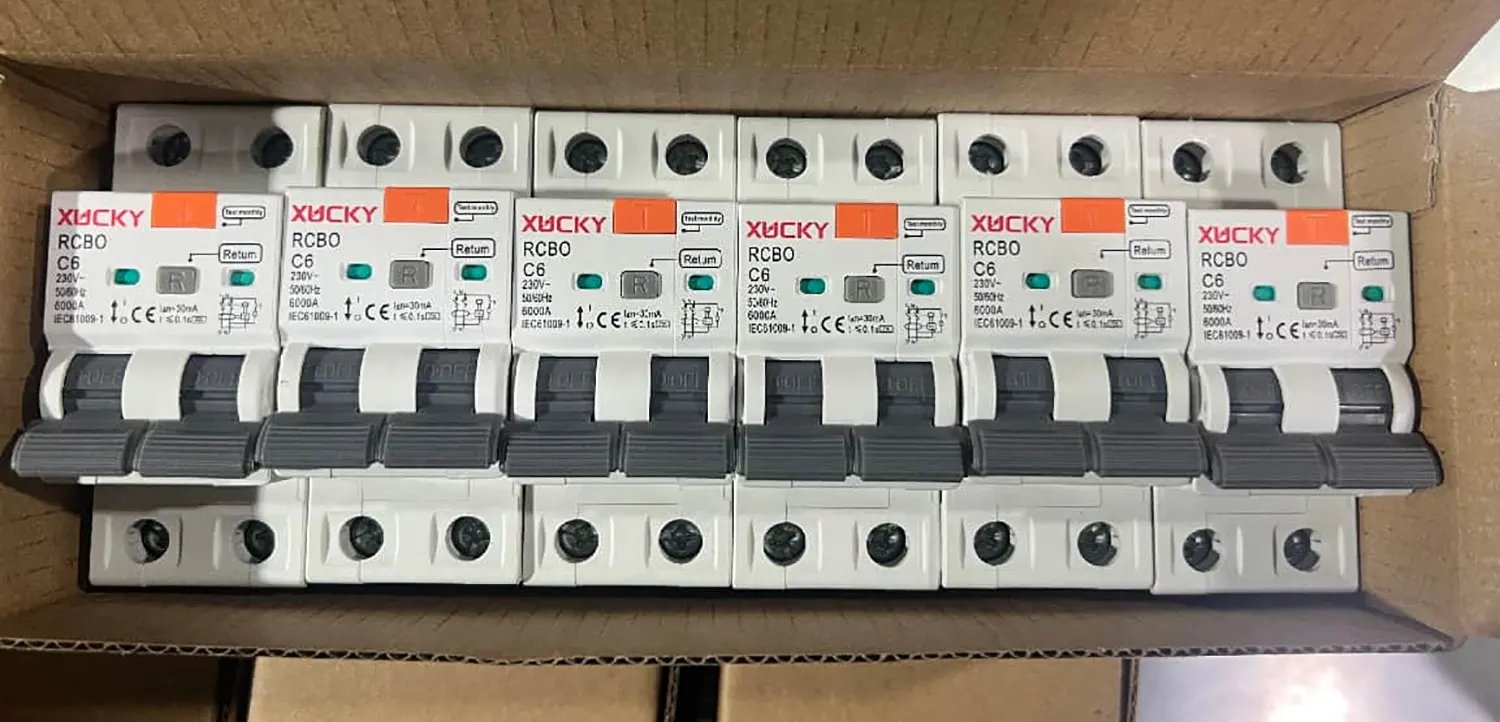

Қаптама туралы ақпарат

4P RCBO 3 дана/қорап

2P RCBO 6 дана/қорап
