BE сериясының тарату қорабы

China XUCKY Electric теңшелген BE Series Distribution Box әртүрлі нарық қажеттіліктерін қанағаттандыру үшін негізге және жабын материалына байланысты үш түрге бөлінеді. Дизайн орнатушының қажеттіліктерін толығымен ескереді және өнімнің ыңғайлылығын, икемділігін және қауіпсіздігін айтарлықтай жақсартады. Толық функцияларымен, қарапайым сыртқы түрімен және жаңа пішінімен оны көпқабатты ғимараттарда, үйлерде, станцияларда, порттарда, әуежайларда, ауруханаларда, театрларда, ірі коммерциялық аймақтарда, өнеркәсіптік және тау-кен кәсіпорындарында және басқа жерлерде кеңінен қолдануға болады.

Сұрау жіберу

Өнім Сипаттамасы

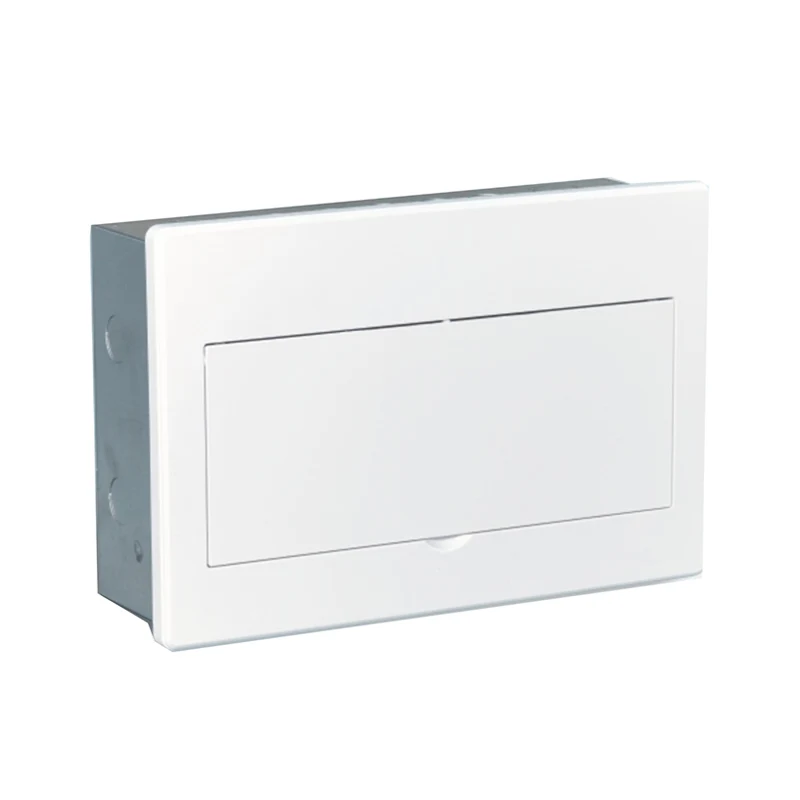

Қақпақ қос иілген және шық, қарапайым және талғампаз көрініспен жасалған.

BE Series Distribution Box техникалық сипаттамасы

Өнімдер сериясы: ендірілген монтаждық тарату қорабы/үсті монтаждау тарату қорабы

Жолдар: 4 жол, 7 жол, 10 жол, 12 жол, 14 жол, 16 жол, 18 жол, 20 жол, 24 жол (ендірілген орнату), 28 жол, 40 жол

Өнімдер:

1. кірістірілген орнату

BEP-A 104, BEP-A 107, BEP-A 110, BEP-A 112. BEP-A 114, BEP-A 116, BEP-A 118, BEP-A 120, BEP-A124, BEP-A228, BEP- A240

2.беттік монтаждау

BEP-M 104, BEP-M 107, BEP-M 110, BEP-M 112, BEP-M 114, BEP-M116, BEP-M 118, BEP-M 120, BEP-M 228, BEP-M 240

Қораптың негізгі материалы: жоғары сапалы суық илектелген пластина, электростатикалық ұнтақпен қапталған

бір қатарлы кірістірілген монтаждық қорап өлшемі (ені*биіктігі): (4 жол)143x75мм, (7一20жол)192x75 мм, (24жол)230x90мм

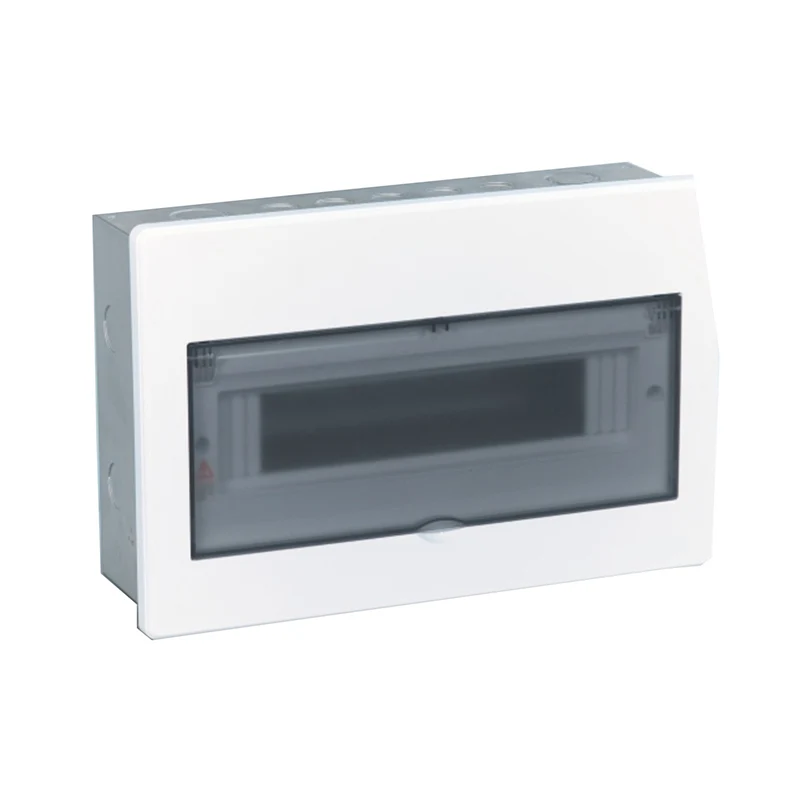

Қақпақ материалы: қақпақ негізі және ақ жылжымалы есік үшін жоғары сапалы ABS, мөлдір жылжымалы есік үшін жоғары сапалы компьютер,

Қақпақты орнату: бұрандамен бекітілген

Қорапты орнату: 1. ендірілген орнату; 2. Беткейге орнату

Жол өлшемі: 18 мм (стандартты ені)

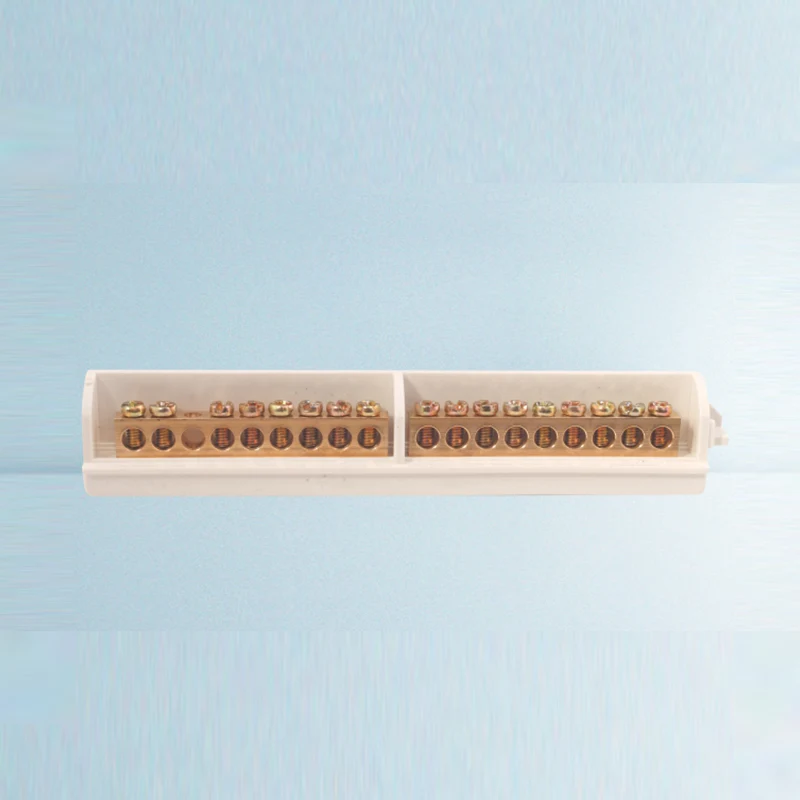

Терминалдың көлденең қимасының өлшемі: ①4~20жол 6 x 10мм; ②24~ 40 жол 6,4 x 12 мм

Номиналды кернеу(V): ~AC400V(±20%) 50~60Гц

Номиналды ток/Макс. Ағымдағы кіріс: ①55A(4~20жол) 6 x 10мм; ②63A(24~40жол) 6,4 x 12 мм

Өнім стандарты: GB17466.1-2008, GB17466.24-2008

Кіруден қорғау: IP40

BE Series Distribution Box орама ақпараты

Техникалық сипаттамасы және сипаттамасы		Фото	Картон LWH（см)	(PCS/CTN)
Тарату жәшігі
BE-M104	Беткі монтаждау		505×190×360	10
BE-M107			520×245×465	10
BE-M110			520×300×465	10
BE-M112			520×335×465	10
BE-M114			520×235×375	5
BE-M116			520×235×415	5
BE-M118			520×235×450	5
BE-M120			520×235×485	5
BE-M228			445×165×410	1
BE-M240			445×165×520	1
BEP(2013)-A 104	Кірістірілген орнату		505190360	10
BEP(2013)-A 107			520245465	10
BEP(2013)-A 110			520300465	10
BEP(2013)-A 112			520335465	10
BEP(2013)-A 114			520235375	5
BEP(2013)-A 116			520235415	5
BEP(2013)-A 118			520235450	5
BEP(2013)-A 120			520235485	5
BEP(2013)-A 124			600275565	5
BEP(2013)-A 228			485165410	1
BEP(2013)-A 240			485165520	1

BE сериясы


Қақпақ	Қорап негізі

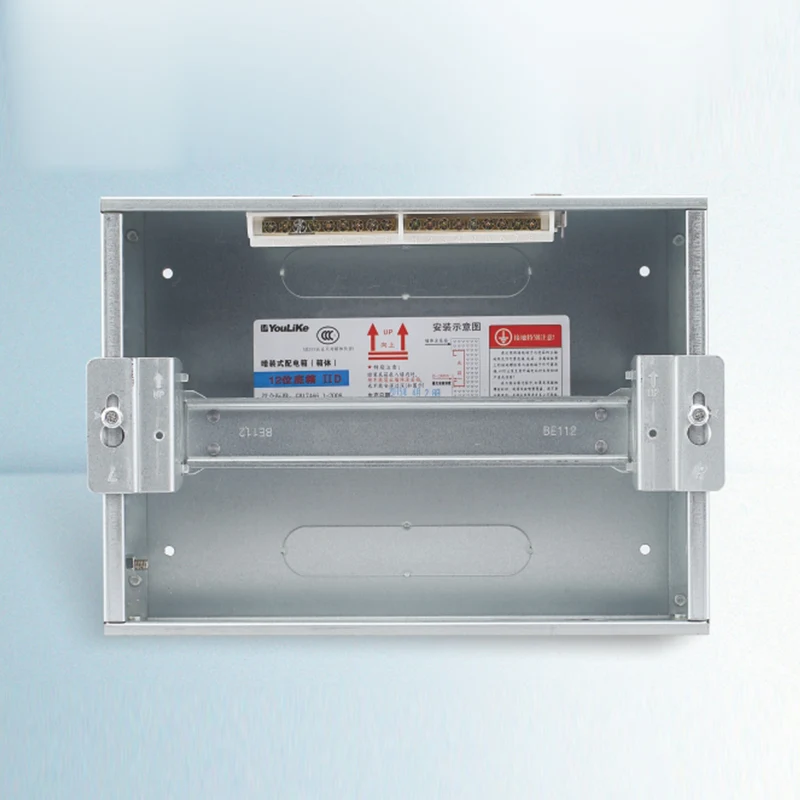

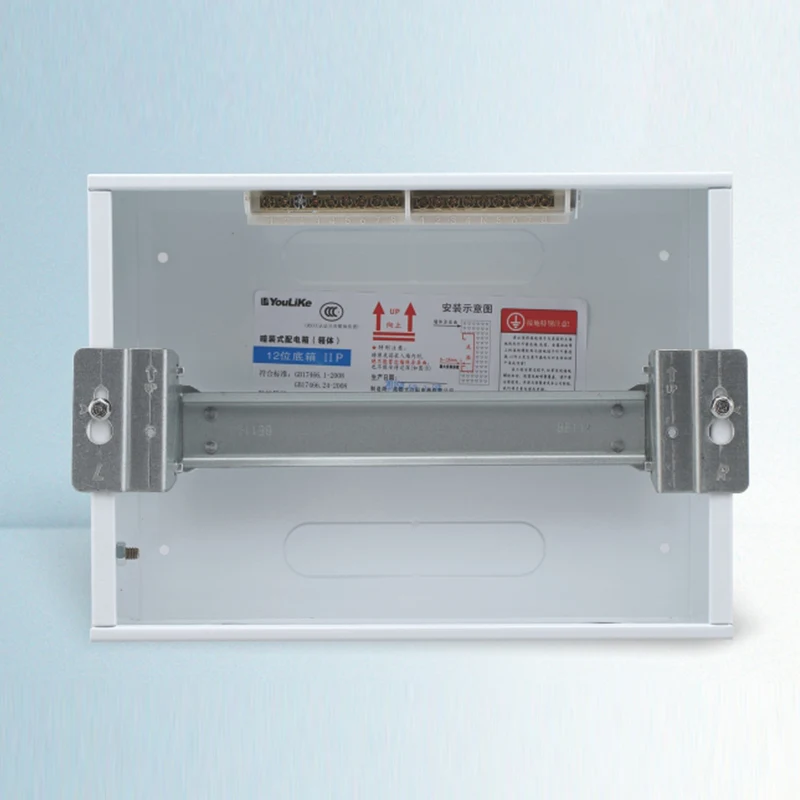

Беткі монтаждық қораптың негізі жоғары сапалы суық илемделген пластинадан жасалған, қалыңдығы бір қатар үшін 1,0 мм және екі қатар үшін 1,2 мм. Кірістірілген монтаждық қораптың негізі жоғары сапалы суық илемделген пластинадан жасалған, бір қатар үшін 0,8 мм және 1,0 мм екі қатар. Пластинаның беті электростатикалық ұнтақпен қапталған және төзімділік GB/t 708-2006 PT.A төзімділік талаптарына толығымен сәйкес келеді.
