Айнымалы және A, F және B терінің тарифтері мен қолданбалы сценарийлері

Тұрмыстық жиіліктегі құрылғыларды және жарықдиодты шамдарды кеңінен таратумен дәстүрлі түрде кеңінен қолданылатын айнымалы ток түрлеріҚалдық ток ажыратқышыҚорғау талаптарын дамыту туралы біршама орын алмады. Содан кейін, орнатылған айнымалы ток түріндегі ток түріндегі ажыратқыштар ауыстырылуы керек пе? Жаңадан орнатылған қалдық ажыратқыштардың түрін қалай таңдауға болады?

1. Қалдық ток сөндіргіш (RCCB) дегеніміз не?

Ол фазалық сызықтың және бейтарап сызықтың (қалдық тог) арасындағы айырмашылықты анықтау үшін қолданылады. Ағып кету тогы белгіленген шекте асып кетсе, ол қуат көзінен тез кесіледі. Жеке қауіпсіздік: әдеттегі сезімталдық - 30 мА, ол адам электр тогының соғуы мүмкін. Өрттен қорғау: 100 мА немесе 300 мА сезімталдық ұсақ тоқылған ағып кетуден туындаған өрттерді басады. Жұмыс уақыты (GB / T 16916.1-ден көрсетілген): қалдық ағымдағы = iδn, жұмыс уақыты ≤ 300 MS; Қалдық ағымдағы болған кезде = 5IδN, жұмыс уақыты ≤ 40 мс.

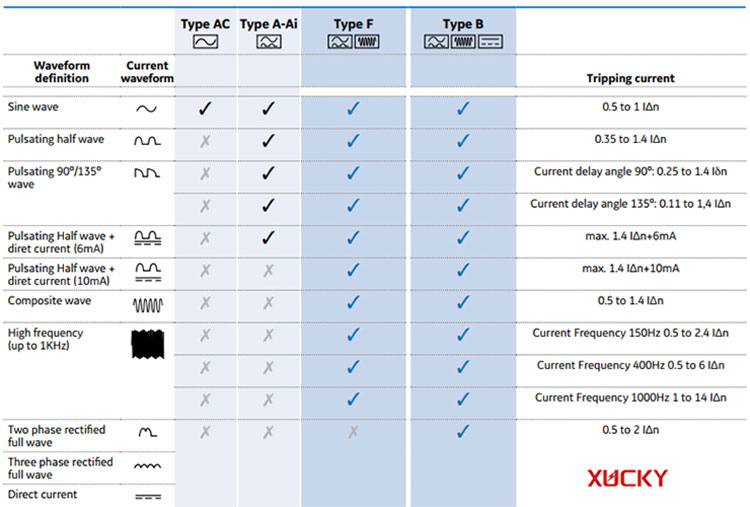

2

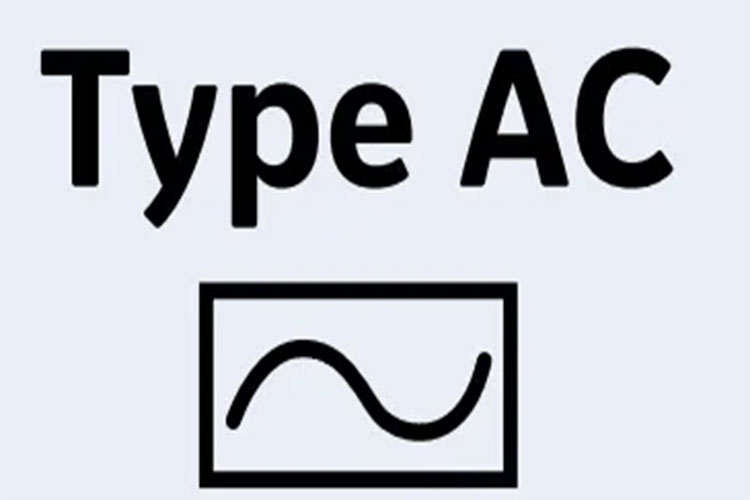

Айнымалы ток түрі: Сызықтық жүктеме, желілік жүктеме, таза және индуктивті жүктемелерге жарамды (қыздыру лампалары, электрлік су жылытқыштары және т.б.), тек 50/60 Гц. DC компоненттері немесе жоғары жиілікті компоненттері бар кез келген толқын пішіндері триггер болмайды.

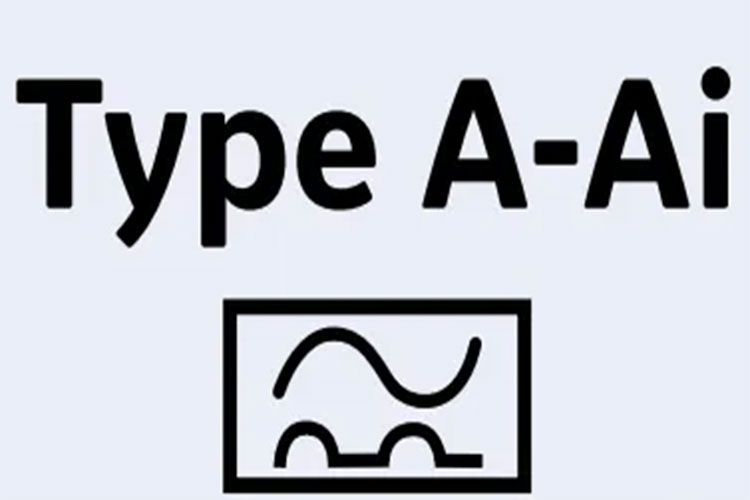

Айнымдылық: Айнымалы ток түріне негізделген түзетулер жүктемесін «Sine AC + пультін» толқындық нүктелер (жартылай толқын немесе толық толқындық сызғаннан кейін) тануы мүмкін. Ол әлі күнге дейін тұрақты DC немесе килохерттц-рельс деңгейлі пульсациясын, әдетте, тұрмыстық техникада орналасқан, түзеткіштермен түзетілмейді.

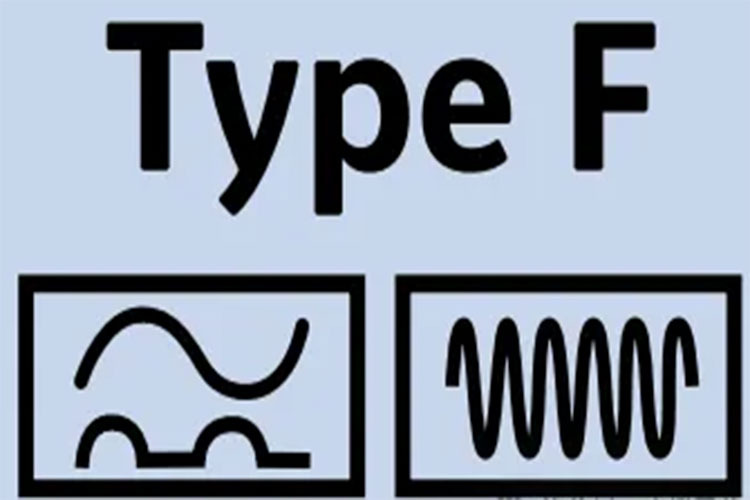

F түрі: бір фазалы ауыспалы жиілік жүктемесі, а типті түрдегі барлық мүмкіндіктерді қамтиды және 10 Гц-ге дейін 10 Гц-ден 1 кГц-ге дейін Дегенмен, бұл тұрақты DC үшін жауап бермейді. Ол бір фазалы айнымалы жиіліктегі жиіліктегі құрылғыларға арналған.

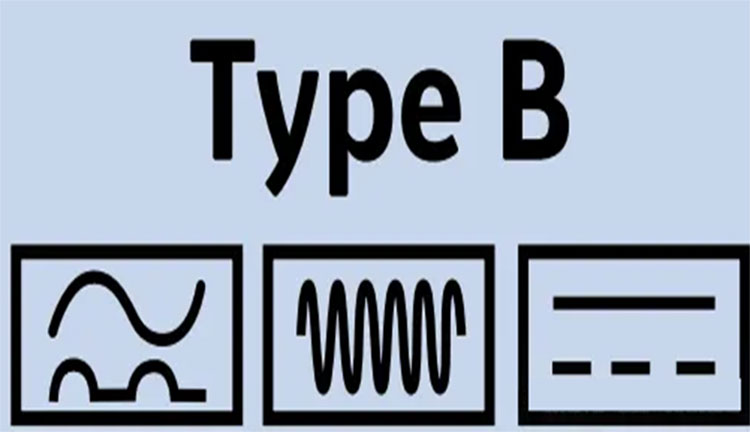

В: Үш фазалы ауыспалы жиілік жүктемесі, F түрінен тыс: бір қолыңыздан: бір қолыңыздан 1 кГц дейін немесе пульсирленген DC ағып кетуі мүмкін, ал екінші жағынан, ол 0 гц тегіс тұрақты токын анықтай алады.

3. Қандай сценарийлер үшін айнымалы ток түріндегі ағып кету ажыратқышы жарамды?

• Қыздыру лампалары, галогендік шамдар, дәстүрлі энергияны үнемдейтін шамдар;
• Электр су жылытқыштары, қарсылық типтік пештер, электр көрпелері және басқа да таза резистивті жүктемелер;
• Электрондық жылдамдықты бақылаусыз бір жылдамдықты қозғалтқыштар немесе тұрмыстық техника.

4. Қандай сценарийлер үшін ағып кетуден қорғау қосқышы сәйкес келеді?

• Электрондық жылдамдықты реттеу / ауыспалы жиілікті кір жуғыш машиналар, ауыспалы жиіліктегі тоңазытқыштар;
• Микротолқынды пештер, электр күріш пештері, компьютерлік және теледидар электр жеткізу;
• ЖШД драйверлі шамдар мен рельсмен розеткалары бар розетка.

5. F-Type ағып кету ажыратқышы қай сценарийлер үшін жарамды?

Тұрмыстық / ықшам коммерциялық коммерциялық бір фазалы ауыспалы жиілік

• Айнымалы жиіліктерді ауа жайландыратын сыртқы бөлшектер, бір фазалы жылу сорғысы компрессоры
• Ауыспалы жиілікті кір жуғыш машина, кептіргіш, ыдыс жуғыш машина
• Бір фазалы ауыспалы жиіліктегі су сорғысы (Бассейн, еден жылыту айналымы сорғы)
• Электрондық жылдамдықты бақылау шаңсорғыш, электр құралдары және басқа да өнімдер

PFC коммутация қуатымен қамтамасыз етумен

• Жоғары қуатты жарық диоды, қуат адаптері, кеңсе баспа жабдықтары
• Кішігірім UPS, өндірістік бақылау электрмен жабдықтау және т.б.

6. Қандай сценарийлер үшін В-типті ағып кету ажыратқышы жарамды?

• Бөлінген кондиционерлер / орталық кондиционерлердің жиіліктік түрлендіргіштері;
• Фотоэлектрлік инверторлар, энергия сақтау инверторлары;
• DC және AC көліктік зарядтағыштар, UPS, CNC машиналары.

7. Таңдау кезінде қандай негізгі параметрлер ескерілуі керек?

• Номиналды ағымдық (IN): 1,2-ден 1,3-ке дейінгі мерзімге, 1,2-ден 1,3-ке (25 A / 40 A / 63 A / 100 A / 100 A / 100 A / 100 A / 100 A / 100 A / 100) көбейтіледі.
• Номиналды қалдық жұмыс істеп тұрған ток (Iδn): Жеке қорғау: 30 мА (арнайы аудандар үшін 10 мА);
• Өрттен қорғау: 100 мА немесе 300 мА (негізгі ағып кетудің негізгі бөлігі үшін).
• Полюс нөмірі: Бір фаза 1p + n таңдайды, үш фаза 3p + n немесе 4p таңдайды.

8. 30МА, 100МА және 500МА арасында қалай таңдау керек?

• Терминалды тізбектер (жатын бөлме, қонақ бөлмесі, балалар бөлмесі): 30 мА, жеке электр тогының соғуы үшін.
• Ылғалды аймақ терминалдары (ас үй, ванна бөлмесі): 30 мА, ылғалдылығы жоғары, жоғары ылғалдылық жағдайында жеке қорғаныс қажет және оны жоғары токқа дейін босаңсыту керек.
• Паустың негізгі тарату қорабы Ағып кетудің жалпы саны: 100 мА - 300 мА, өртден қорғау + төменгі деңгеймен үйлесімді үйлестіру. Кешіктірілген типті (S түрін) таңдау ұсынылады
• Жоғары қуатты / өндірістік тізбектер: басымдық 300 мА. Есептеуден немесе өлшеуден кейін, егер ағып кету тогы салыстырмалы түрде үлкен болса, ұзын сызықтарда ағып кетуден туындаған жалған ұстауды азайту үшін 500 мА немесе одан жоғары таңдауға болады.

9. Орнату және техникалық қызмет көрсету үшін қандай сақтық шаралары бар?

• Орнату:

Ағып кетуден қорғау қосқышын тарату өрісінің кіріс жағына, мүмкіндігінше электр есептегішке жақын етіп орнатыңыз.

Фазалық сымдар мен бейтарап сым нөлдік реттілік трансформаторы арқылы бірге жіберілуі керек. Бейтарап сымды басқа тізбектермен немесе PE араластырмауы керек.

• Қоршаған орта:

Жоғары температурадан, жоғары ылғалдылықтан және коррозиялық газдардан аулақ болыңыз. Тазалықты үнемі тексеріп отырыңыз. Ас үйдегі тарату қорабы үшін, есіктің мөрленген электр қорабын таңдау керек.

• Өзін-өзі тексеру:

«T» батырмасын айына бір рет басыңыз;

Жиілікті жаңбырлы және ылғалды мезгілде көбейтуге болады.

10. RCCB мен RCBO арасындағы айырмашылықтар қандай?

• Rccb: Тек ағып кетуден қорғауды қамтамасыз етеді, ал MCB шамадан тыс жүктеме / кернеуден қорғау үшін қажет.
• Rcbo: Ағып кетуден қорғайтын, шамадан тыс жүктемеден қорғауды және қысқа тұйықталуды біріктіреді, бос орынды үнемдейді, бірақ сәл жоғары бағамен.

11. Тұрмыстық айнымалы ток түріндегі ағып кету қосқышын ауыстыру керек пе?

• Жаңарту нақты жүктемелерге негізделуі керек: қауіпсіздік қауіпі: айнымалы ток түрі пульсирленген / тегіс DC ағып кетуіне әкелмейді;
• Жалған сапар қаупі: DC Bias айнымалы ток түрінің жалған сапарға немесе тудыруына жол бермейді;
• Жаңарту жоспары: қарапайым ректификация, электрондық құрылғылар → түрімен ауыстырыңыз; Тегістелген тұрақты тозған немесе жоғары жиілікті құрылғылардан тұратындар → В түрімен тікелей пайдаланыңыз; Жоғарғы деңгейдегі ағып кетуден қорғау «таңдаулы жіктеуді» қамтамасыз ету үшін айнымалы ток түрін (немесе типті) сақтай алады.
• Жаңа ұлттық стандартты Pages Piles 6MA DC мониторингімен 2025 жылдан бастап жабдықталған және қосымша орнату қажет емес.
