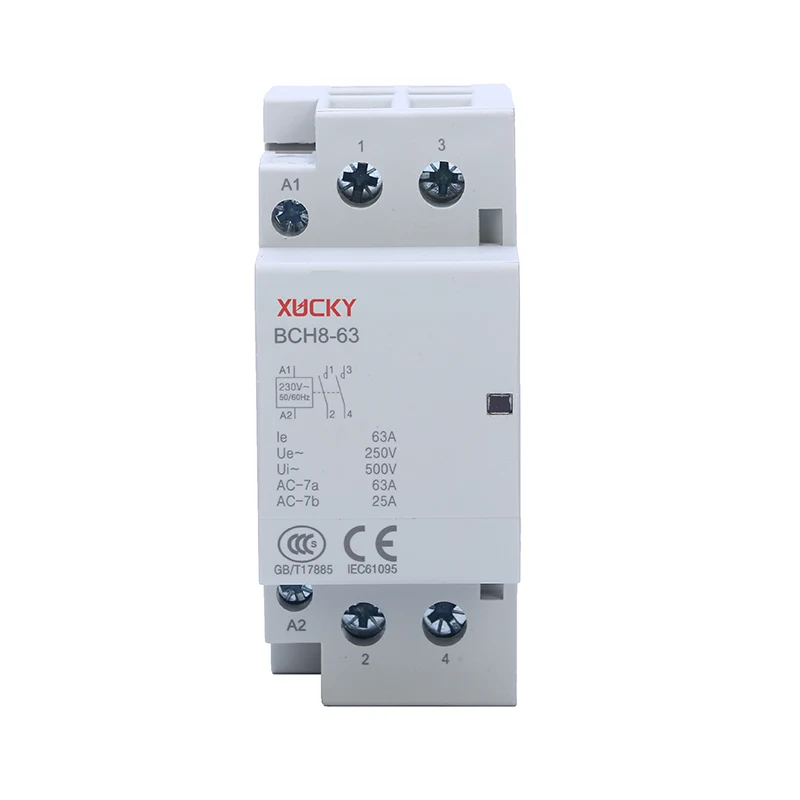

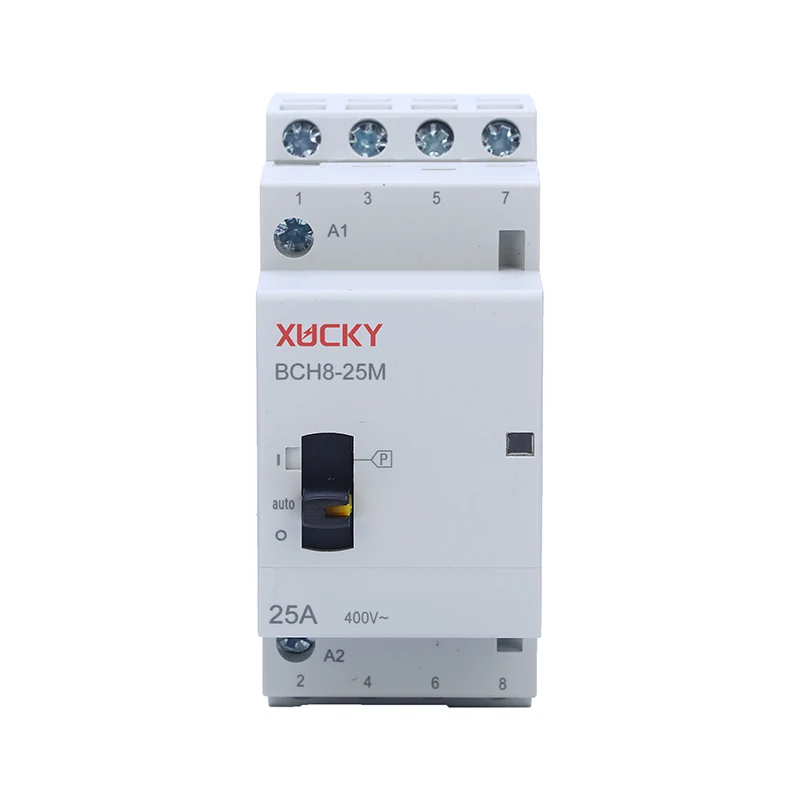

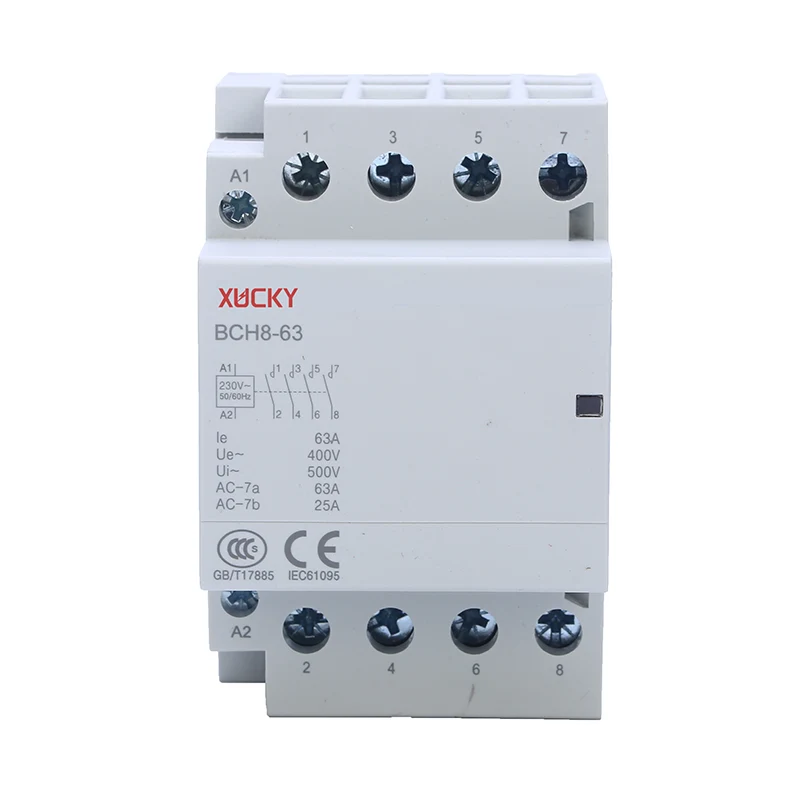

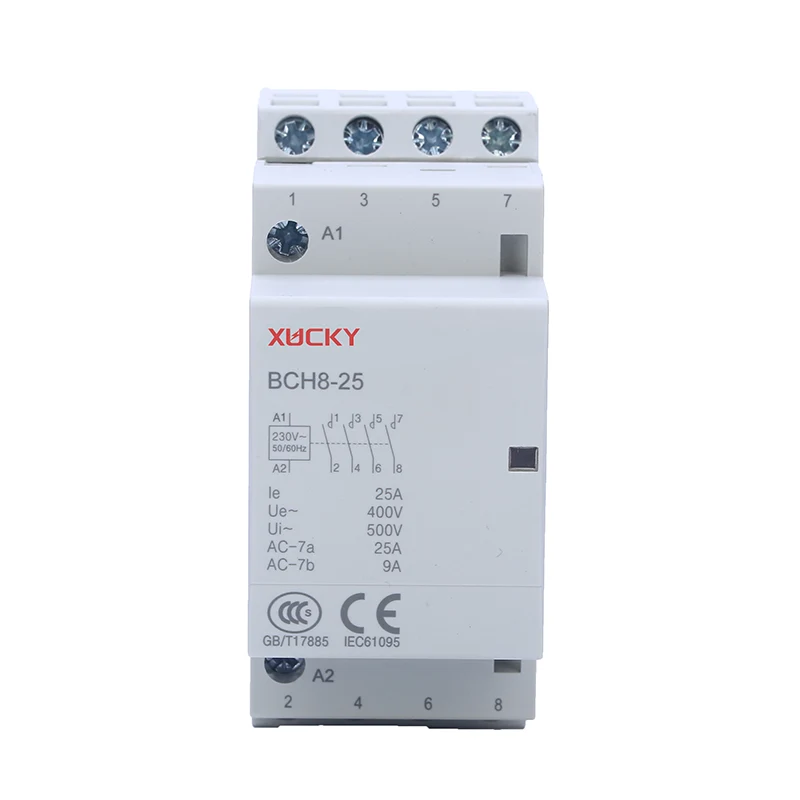

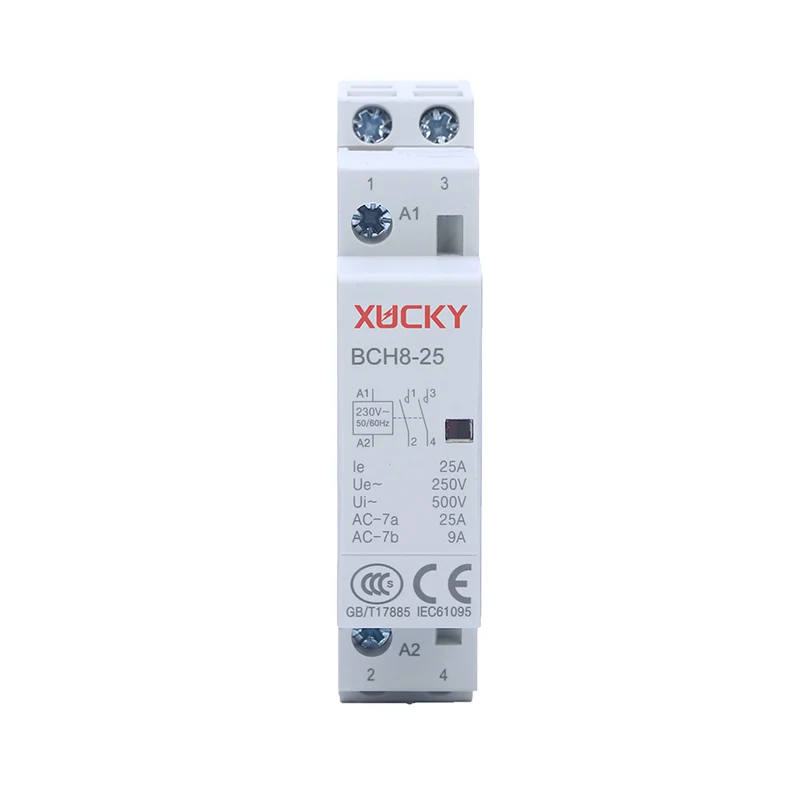

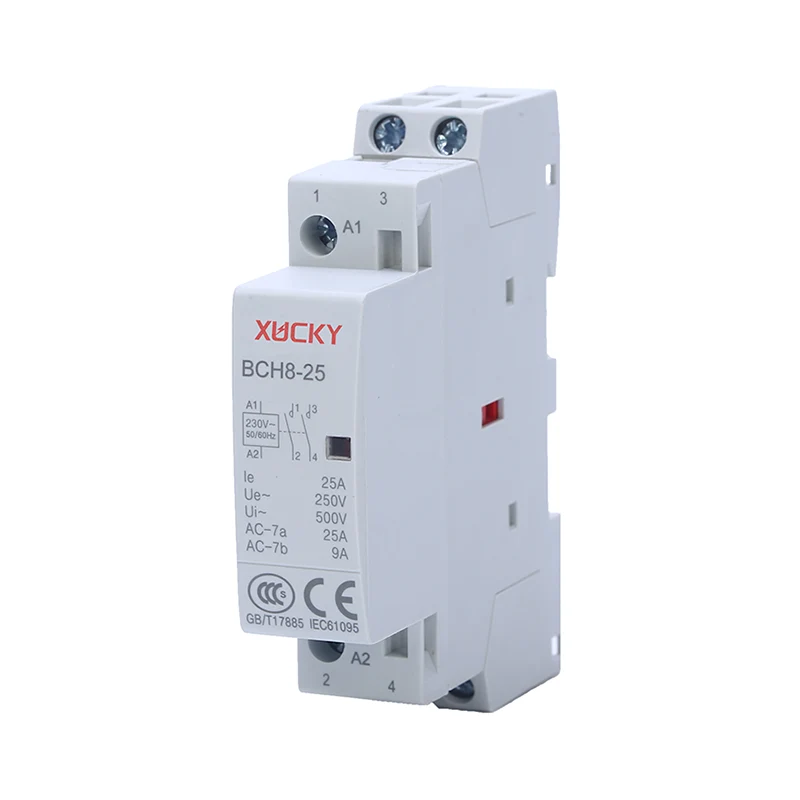

BCH8 модульдік контакторы (сонымен қатар аналогтық контакторлар және архитектуралық контакторлар ретінде белгілі) негізінен айнымалы ток 50Гц/60Гц, номиналды жұмыс кернеуі 400В дейін және номиналды жұмыс тогы 100А дейін қуат жүйелерінде қолданылады. Олар AC-1 және AC-7a (индуктивті емес немесе төмен индуктивті жүктемелер, қарсылық пештері, тұрмыстық құрылғылар және ұқсас төмен индуктивті жүктемелер) дистанциялық ажыратқыштар және басқару схемалары ретінде пайдаланылады. Оны тұрмыстық қозғалтқыштың жүктемесін басқару үшін де пайдалануға болады. Модульдік контакторларды үзіліс қысқа тұйықталу токтарында қолдануға болмайды, сондықтан оларды пайдалану кезінде қысқа тұйықталудан қорғау құралдарын (мысалы, шағын автоматты ажыратқыштар) таңдау керек. Ол IEC 61095 стандартына сәйкес келеді. BCH8 контакторы қосалқы басқару, қорғау және индикация функцияларын кеңейте алады. BCH8 модульдік контакторы – индукциясыз немесе төмен индуктивті жүктемені, қарсылық пешін, тұрмыстық аспаптарды және сол сияқты төмен индуктивті жүктемені, тұрмыстық қозғалтқышты және т.б. ұзақ қашықтыққа қосу және ажырату үшін қолданылатын басқару құрылғысының бір түрі. BCH8 модульдік контакторы негізінен үйлерде, қонақүйлерде, автоматты басқару функцияларына қол жеткізу үшін пәтерлер, кеңсе ғимараттары, қоғамдық ғимараттар, сауда орталықтары, спорт залдары және басқа да орындар.
(1) Аналогтық және сандық басқару құрылғысы жаңа құрылымға және ықшам көлемге ие.
(2) Орбитаны орнату, өлшемді модульдеу, қауіпсіз пайдалану, басқару жарықтандыру қорабында орнатылған шағын автоматты ажыратқыштармен біріктірілуі мүмкін.
(3) Жоғары сапалы оқшаулағыш материалдарды пайдалану қауіпсіздікті айтарлықтай жақсартады.
(4) Жұмыс күйінің индикатор терезесі бар әдемі көрініс.
(5) Қонақ үйлерге, ауруханаларға және басқа жерлерге қолайлы шу жоқ.
Қоршаған орта температурасы: сыртқы ауа температурасының жоғарғы шегі + 60℃ және төменгі шегі – 5℃. Айнымалы ток контакторы тарату қорабына орнатылған кезде, жылуды таратуды жеңілдету үшін екі жағынан аралық бөлшектерді жинау керек. Биіктігі: Орнату алаңының биіктігі 2000 м-ден аспауы керек.
Атмосфералық жағдайлар: Орнату температурасы + 60℃ болғанда, ауаның салыстырмалы ылғалдылығы 50% аспайды. Төмен температураларда, мысалы, + 20℃ 90% дейін жоғары салыстырмалы ылғалдылыққа рұқсат етіледі. Температураның өзгеруіне байланысты кездейсоқ конденсация үшін арнайы шараларды қолдану керек.
Ластану дәрежесі: II дәреже.
Орнату санаты: II.
Орнату әдісі: орнату үшін TH35-7,5 типті бағыттаушы рельс қолданылады. Орнату орнында айтарлықтай соққы және діріл жоқ. Ол тігінен орнатылады. Орнату беті мен кез келген бағыт арасындағы көлбеу 5 градустан аспайды.
Квота жүйесі
A) Сегіз сағаттық жұмыс жүйесі: Бұл жұмыс жүйесі негізгі жұмыс жүйесі болып табылады. Модульдік контактордың келісілген еркін ауа қыздыру тогы Ith осы жұмыс жүйесімен анықталады.
B) Үздіксіз мерзімді жұмыс жүйесі: Айнымалы ток контакторының жұмыс жиілігі 30 есе/сағ, жүктеме коэффициенті 40%.
Әрекет (операция) шарты
Қоршаған ортадағы ауа температурасының диапазонында – 5 +60 ℃, контактордың сору катушкасы тұрақты күйге дейін қыздыру үшін Us қуат көзінің кернеуін бақылау үшін квотамен қолданылған кезде контактор кез келген уақытта сенімді түрде жабылуы керек. кернеу (85%~110%) Us диапазонында және номиналды басқару қуат көзінің Us кернеуінің 75% және 20% аралығында босатылған және ажыратылған.
Өнімнің қызмет ету мерзімі
Механикалық қызмет ету мерзімі: Модульдік контактордың механикалық қызмет ету мерзімі 1 миллион еседен кем емес.
Электрлік қызмет ету мерзімі: Аналогтық контактордың электрлік қызмет ету мерзімі 100 000 еседен кем емес.
Орнату алдында модульдік контактордың техникалық деректерін (номиналды кернеу, ток, жұмыс жиілігі және т.б.) тексеру керек.
Орнату кезінде оны белгіленген шарттарға сәйкес орнату керек. Контактор катушкасының A1 терминалы жоғары қаратып, адамдардың көру әдеттеріне сай болуы керек.
Металл монтаждау тақталары бар контакторлар дұрыс жерге тұйықталған болуы керек.
Терминалдың бұрандасын қатайту керек. Дұрыс қосылымды тексергеннен кейін негізгі контактіні пайдалануға кіріспес бұрын бірнеше рет ажырату керек.
Модульдік контакторларды пайдалану кезінде қалыптан тыс шу табылса, ол темір өзегінің полюс бетінде кір болуы мүмкін, полюстің бетін сүртіңіз.
Модульдік контакторды пайдалану кезінде өнімнің барлық бөліктері жүйелі түрде тексерілуі керек. Жылжымалы бөліктер кептеліп қалмауы керек және бекіткіштерді босатпау керек. Бөлшектер зақымдалған болса, оларды уақытында ауыстыру керек.
BCH8 модульдік контакторы кең ауқымды жарықтандыру тізбегін басқаруда, қоғамдық ыстық суды басқаруда, геотермиялық электрмен жабдықтауды басқаруда, перделердің айналуын автоматты басқаруда, шағын қозғалтқышты басқаруда және басқа салаларда қолданылуы мүмкін.
Жарайды. Қонақ үйлер, қонақ үйлер, станциялар, ауруханалар және кеңсе ғимараттары сияқты үлкен қоғамдық орындарда электр жабдықтарының барлық түрлерін тиімді басқаруға болады, оларды зияткерлік құрылыс жүйесінің ең жақсы терминалды орындау бірлігі ретінде пайдалануға болады. Бөлшектер.
Банк, өнеркәсіп және сауда, салық салу, телекоммуникация, аурухана, пошта, қаржы бюросы, еңбек бюросы, кадрлық бюро, әлеуметтік қамсыздандыру бюросы, мемлекеттік бір терезе қызметі, сақтандыру, көлікті басқару, көлік Әкімшілік бюро, консулдық, кіру-шығу, кеден, инспекциялық және карантиндік бюро, аурулардың алдын алу және бақылау орталығы, Техникалық қадағалау бюросы, өнімге қызмет көрсету орталығы және т.б. сияқты Windows қызмет көрсету салалары.
1. Орнату алдында модульдік контактордың пайдалану көлеміне және қалыпты жұмыс жағдайларына сәйкестігін тексеріңіз.
2. BCH8 контакторының қосылу режимі дұрыс болуы керек.
3. BCH8 модульдік контакторы сымдарды жалғау кезінде қосу бұрандасын қатайтуы керек.
