CJ12 айнымалы ток контакторы

Өнімге шолу

CJ12 айнымалы ток контакторы айнымалы ток 50 Гц тізбегі, номиналды кернеуі 380 В, қуат жүйелерінің тогы 600А дейін, тізбекті жасау және үзу, жиілікті іске қосу, тоқтату және кері айнымалы ток қозғалтқышы үшін пайдаланылады. Негізінен металлургияның, болат прокатының, крандардың және басқа электр жабдықтарының электрлік басқару схемалары үшін қолданылады.

Din рельсіне орнатылған контактор GB14048.4 және IEC60947-4-1 стандарттарына сәйкес келеді.

Модель сипаттамасы

Қалыпты жұмыс жағдайлары

1. Қоршаған орта температурасы: Қоршаған орта температурасы +40°C жоғары емес және -25°C төмен емес (+60°C температурада қолдануға болады, бірақ контактінің номиналды тогын азайту керек).

2. Биіктігі: 2000м аспайды.

3. Салыстырмалы ылғалдылық 90%-дан аспайды (Айлық орташа ең төменгі температура +25°С аспайды).

4. Амплитудасы 6 мм-ден аз, діріл жиілігі 3 Гц-тен көп емес.

5. Бекіту бетінің тік немесе алға немесе артқа еңісі 5° аспауы керек.

6. Ластану дәрежесі: 3.

7. Орнату санаты: III класс. Егер контактор ылғалды тропикалық жағдайларға сәйкес жасалған болса, салыстырмалы ылғалдылық 95% (+35 ° C) аспайтын кезде зең және конденсация бар жерлерде жұмыс істеуге рұқсат етіледі.

Негізгі техникалық параметрлер

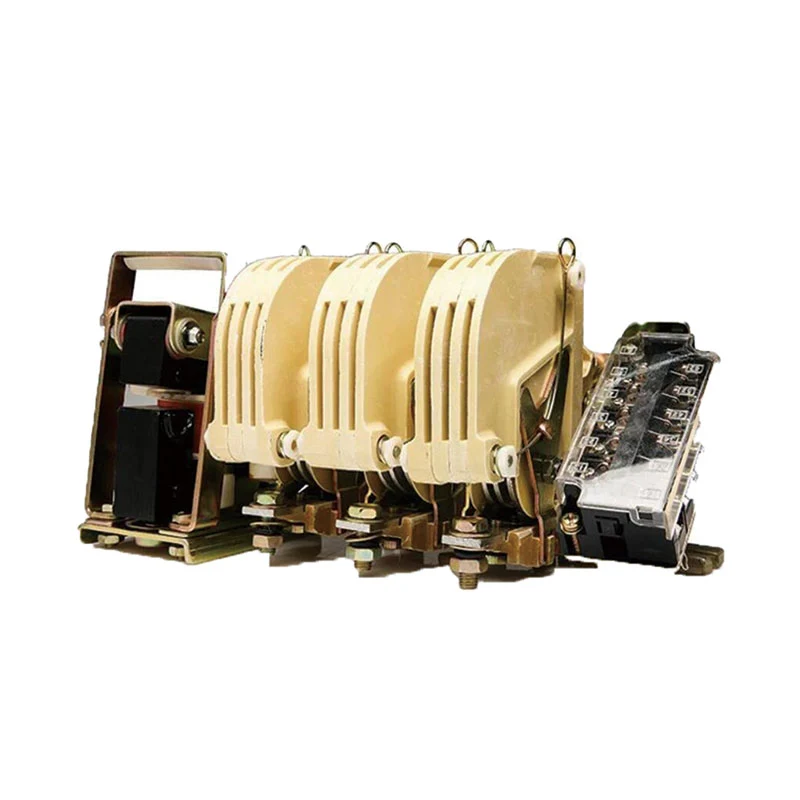

Айнымалы ток контакторы ашық типті. Оның құрылымы стеллаж жазықтығының электромагниттік жүйесі оң жақта, негізгі контакт ортасында, көмекші контакт сол жақта және айналмалы тоқтағышпен жабдықталған. Барлық құрылым бақылау және техникалық қызмет көрсету үшін ыңғайлы.

Контактордың магниттік жүйесі U-тәрізді жылжымалы-статикалық темір өзек пен катушкадан тұрады. Жылжымалы және статикалық темір өзектер өнімнің қызмет ету мерзімін ұзарту үшін буферлік құрылғымен жабдықталған. CJ12-Z тұрақты ток магниттік жүйесі қалың болат пластинадан жасалған, ал катушкалар екі орамды және қалыпты жабық қосалқы контактілерді алады.

Контактордың негізгі контактісі жақсы доғаны сөндіру өнімділігі бар бойлық саңылаулар доғалық сөндіргіш қақпақпен жабдықталған бір үзіліс нүктелі сериялы магнитті үрлеу құрылымы болып табылады.

Көмекші контактілер мөлдір қорғаныс қақпағы бар қос үзіліс көпір түрі болып табылады.

Контактордың тозған бөліктерін құрастыру және бөлшектеу оңай, техникалық қызмет көрсету және жөндеу оңай.

3P контакторының электрлік және механикалық қызмет ету мерзімі

Ескертпе: Кестедегі электрлік қызмет мерзімі көрсеткіші AC-2 пайдалану санаты болып табылады.

2P контакторларының қызмет ету мерзімінің толық ауқымы 1 миллион есеге жетеді. 4P/5P контакторының механикалық қызмет ету мерзімі 100 000 есе.

Контур және орнату өлшемі
