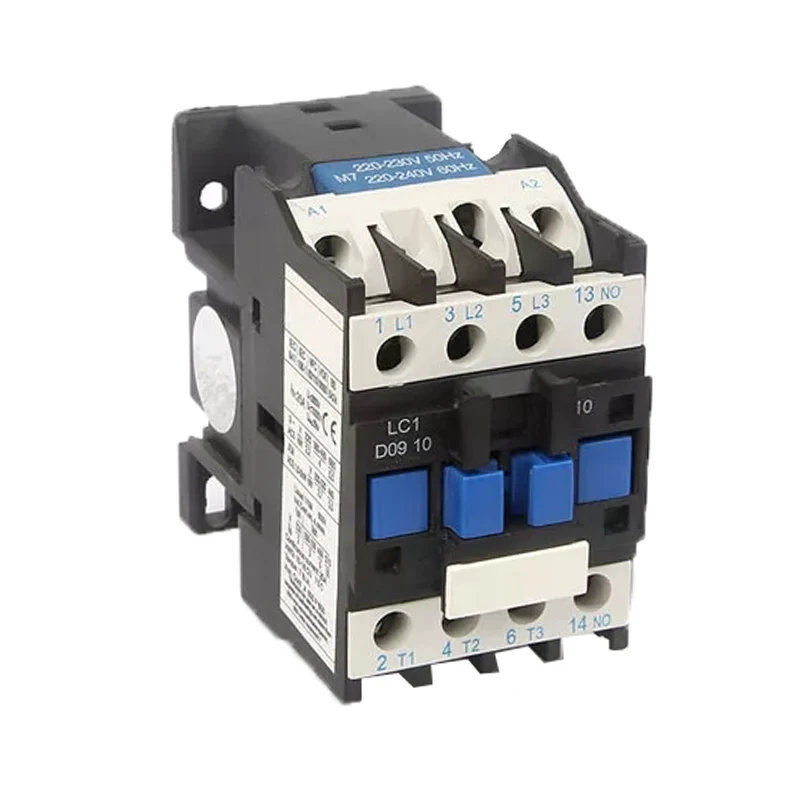

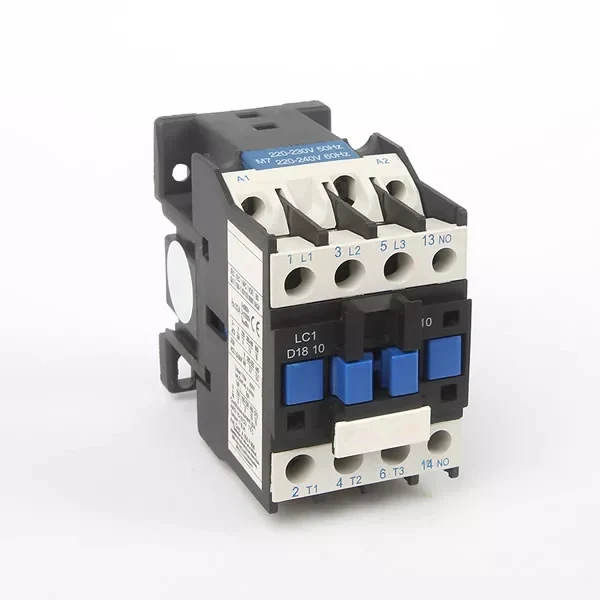

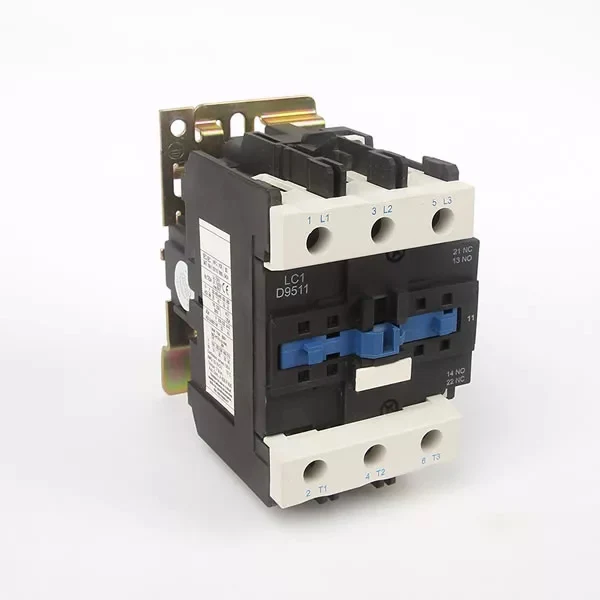

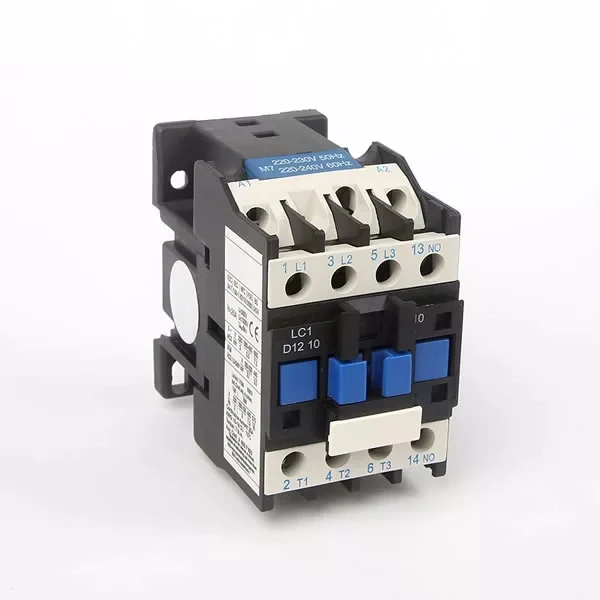

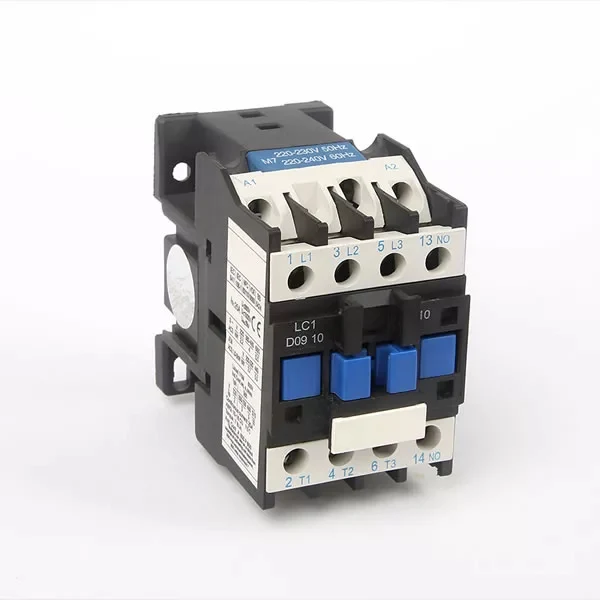

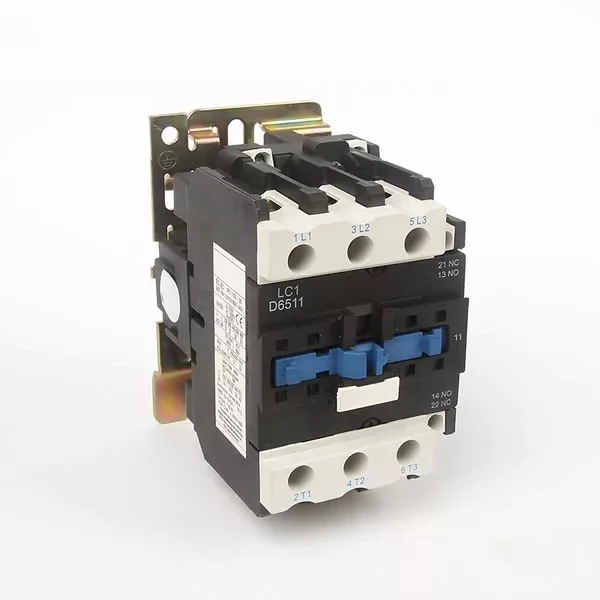

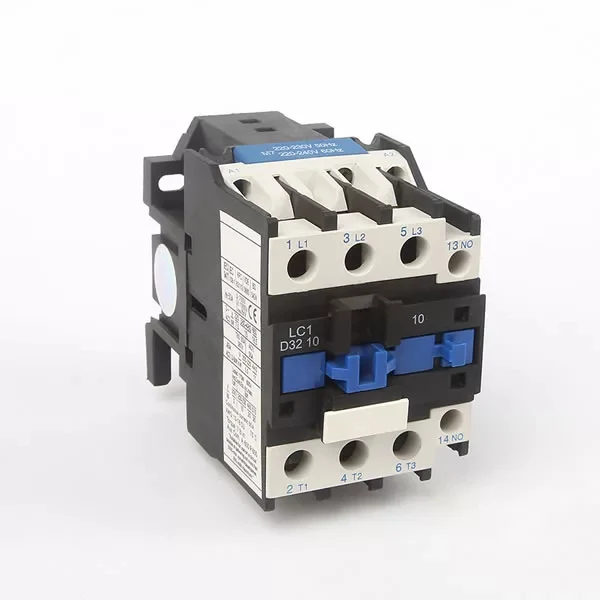

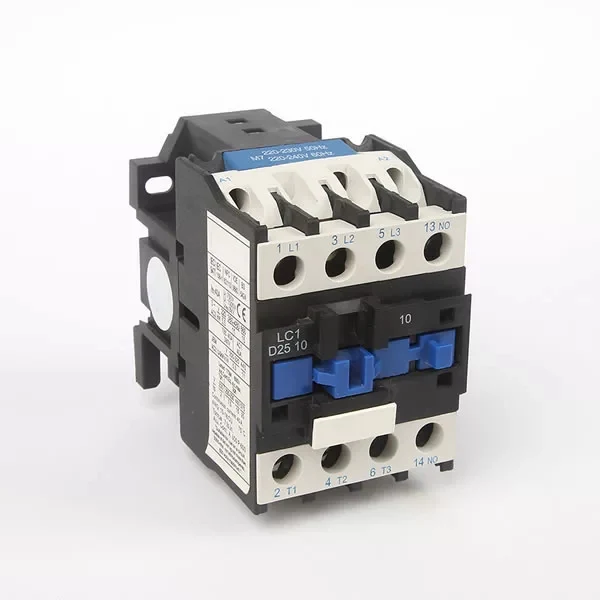

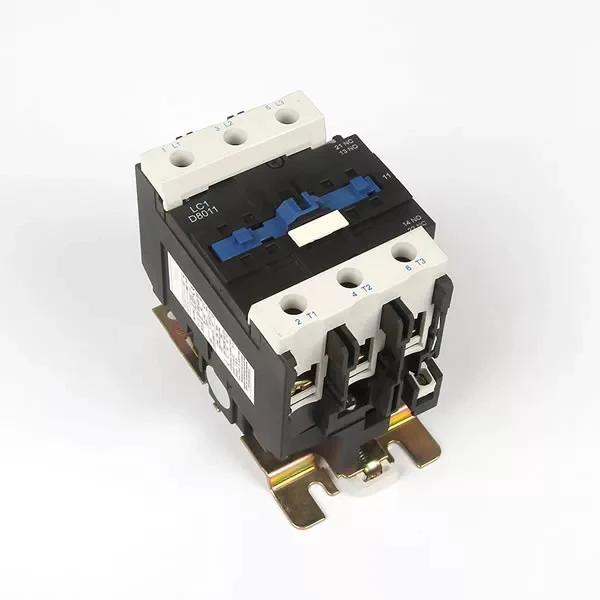

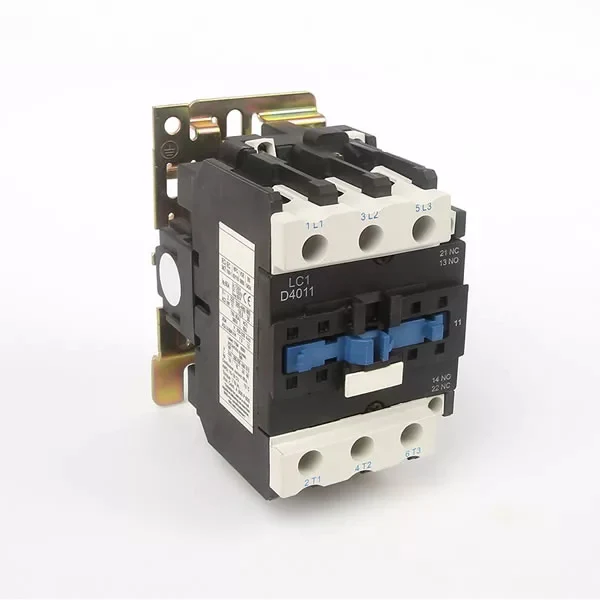

CJX2 контакторы

XUCKY Electric - бұл Қытайдағы кең ауқымды CJX2 контакторының өндірушісі және жеткізушісі. CJX2 контакторы (LC1) (AC/DC контакторы, бұдан әрі - контактор), негізінен айнымалы ток 50Гц (немесе 60Гц) тізбегі үшін пайдаланылады, кернеу 660В дейін, AC-3 пайдалану санатындағы номиналды жұмыс тогы 95А дейін , 400 В (380 В), қашықтан қосу және өшіру тізбегі үшін, жиі іске қосу және басқару айнымалы ток қозғалтқышы және тізбекті шамадан тыс жүктеуден қорғау үшін электромагниттік стартерді қалыптастыру үшін тиісті жылу релесімен біріктіріңіз.

Сұрау жіберу

Өнім Сипаттамасы

Қолдану аясы

CJX2 контакторы (LC1) (AC/DC контакторы, бұдан әрі - контактор), негізінен айнымалы ток 50Гц (немесе 60Гц) тізбегі үшін пайдаланылады, кернеу 660В дейін, AC-3 пайдалану санатындағы номиналды жұмыс тогы 95А дейін , 400 В (380 В), қашықтан қосу және өшіру тізбегі үшін, жиі іске қосу және басқару айнымалы ток қозғалтқышы және тізбекті шамадан тыс жүктеуден қорғау үшін электромагниттік стартерді қалыптастыру үшін тиісті жылу релесімен біріктіріңіз.

CJX2 контакторы (LC1) (AC/DC контакторы) IEC60947-4-1, GB14048.4 стандарттарына сәйкес келеді.

Schneider LC1 AC/DC контакторының моделі	TAIXI CJX2 айнымалы ток контакторының үлгісі
LC1-D09M7C	CJX2-09
LC1-D12M7C	CJX2-12
LC1-D18M7C	CJX2-18
LC1-D25M7C	CJX2-25
LC1-D32M7C	CJX2-32
LC1-D40M7C	CJX2-40
LC1-D50M7C	CJX2-50
LC1-D65M7C	CJX2-65
LC1-D80M7C	CJX2-80
LC1-D95M7C	CJX2-95

Үлгі және мағынасы

Кейбір жалпы үлгілер: CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-3210 C21X- CJX2-3210J10J JX2-8011 CJX2-9511

Қалыпты жұмыс жағдайлары және орнату шарттары

1. Қоршаған ортаның температурасы: -5℃~+40℃, орташа 24 сағат ішінде +35℃ аспайды.

2. Биіктігі: 2000м артық емес.

3. Атмосфералық жағдайлар: максималды температура +40℃, салыстырмалы ылғалдылық 50% аспайды; төмен температурада жоғары салыстырмалы ылғалдылыққа мүмкіндік береді, мысалы, +20℃ 90% дейін, температураның өзгеруіне байланысты кейде пайда болатын конденсация үшін арнайы шараларды қолдану керек.

4. Ластану деңгейі: 3.

5. Орнату санаты: Ⅲ.

6. Орнату шарттары: Орнату бетінің және тік жазықтықтың еңісі ±5° аспайды.

7. Соққы дірілі: Өнім айтарлықтай шайқаусыз, соққысыз және дірілсіз орнатылып, пайдаланылуы керек.

8. Орнату әдісі: бұрандалы орнатуды қоспағанда, сонымен қатар 35 мм стандартты карта рельсті орнату. 40-95 айнымалы ток жұмысы 35 мм немесе 75 мм карта рельсіне орнатылуы мүмкін.

Негізгі параметрлері және техникалық көрсеткіштері

1. Негізгі параметрлердің және техникалық өнімділік көрсеткіштерінің JCX2 айнымалы ток контакторы (1-кестені қараңыз).

Үлгі			CJX2-09		CJX2-12		CJX2-18		CJX2-25		CJX2-32		CJX2-40		CJX2-50		CJX2-65		CJX2-80		CJX2-95
Номиналды жұмыс тогы (A)	380/400 В	AC-3	9		12		18		25		32		40		50		65		80		95
		AC-4	3.5		5		7.7		8.5		12		18.5		24		28		37		44
	600/690 В	AC-3	6.6		8.9		12		18		21		34		39		42		49		49
		AC-4	1.5		2		3.8		4.4		7.5		9		12		14		17.3		21.3
Кәдімгі бос ауа қыздыру тогы(A)			20		20		32		40		50		60		80		80		95		95
Номиналды оқшаулау кернеуі(V)			690
Басқарылатын үш фазалы тиін торының қозғалтқыш қуаты (AC-3) кВт		220/230 В	2.2		3		4		5.5		7.5		11		15		18.5		22		25
		380/400 В	4		5.5		7.5		11		15		18.5		22		30		37		45
		660/690 В	5.5		7.5		10		15		18.5		30		37		37		45		45
Жұмыс жиілігі (уақыт/сағ)	Электрлік қызмет ету мерзімі	AC-3	1200		1200		1200		1200		600		600		600		600		600		600
		AC-4	300
	Механикалық өмір		3600
Электрлік қызмет ету мерзімі (10000 рет)	AC-3		100		100		100		100		80		80		60		60		60		60
	AC-4		20		20		20		20		20		15		15		15		10		10
Механикалық қызмет ету мерзімі (10000 рет)			1000		1000		1000		1000		800		800		800		800		600		600
Тарату сақтандырғышының үлгісі			RT16-20		RT16-20		RT16-32		RT16-40		RT16-50		RT16-63		RT16-80		RT16-80		RT16-100		RT16-125
Суық сығымдалған терминал		Сан	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2
	Құрастырылмаған терминал икемді сым	мм²	1/2,5	1/2,5	1/2,5	1/2,5	1,5/4	1,5/4	1,5/4	1,5/4	2,5/6	2,5/6	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
	Құрастырмалы терминал икемді сым		1/4	1/2,5	1/4	1/2,5	1,5/6	1,5/4	1,5/10	1,5/6	2,5/10	2,5/6	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
	Құрастырылмаған терминалдың қатты сымы		1/4	1/4	1/4	1/4	1,5/6	1,5/6	1,5/6	1,5/6	2,5/10	2,5/10	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
Айнымалы ток катушкасының қуаты	50Гц	Тарту(VA)	70		70		70		110		110		200		200		200		200		200
		Ай(ВА)	9.0		9.0		9.5		14.0		14.0		57.0		57.0		57.0		57.0		57.0
		Қуат(Вт)	1,8~2,7		1,8~2,7		3~4		3~4		3~4		6~10		6~10		6~10		6~10		6~10
Жұмыс ауқымы			Тарту кернеуі: 85%Us~110Us； Шығару кернеуі: 20%Us~75Us
Негізгі параметрлері көмекші байланыс			AC-15:le:0,95A 380V/400V ； DC-13:le:0,15A 220V/250V lth:10A

2. Электрлік қызмет ету қисығы

3. Катушка номиналды қуат көзінің кернеуі Us және коды (2-кестені қараңыз)

Катушаның кернеуі Us(V)

110

127

220

230

240

380

400

415

440

480

600

50Гц

60Гц

50Гц/60Гц

Құрылымдық ерекшеліктері

1. Қорғаныс түріне арналған контактор, тікелей әрекетке арналған әрекет құрылымы, қос үзіліс нүктесіне арналған контакт, шағын өлшемді, жеңіл салмақты, аз қуат тұтынуды, ұзақ қызмет ету мерзімін, қауіпсіз және сенімді;

2. Айнымалы ток/тұрақты ток контакторы механикалық қайтымды құлыпталатын магниттік стартерді, жұлдызды үшбұрышты декомпрессиялық стартерді құра алады, сонымен қатар пайдаланушылардың пікірі бойынша қосалқы контактілер тобы, ауа кідіріс басы және т.б. әр түрлі туынды өнімдерді құра алады.

3. Ол қосалқы контактілер тобын, ауаны кідірту басын (4-кестеде көрсетілген кідірту диапазоны), термиялық релелерді және әртүрлі туынды өнімдерге біріктірілген басқа керек-жарақтарды қосу үшін құрылыс блоктарын орнатуды пайдалана алады (3-кестені қараңыз).

4. SR2 сериялы асқын кернеуді басудың маңызды функциясы бар және CJX2 сериялы контактімен бірге пайдаланылған, қызмет ету мерзімін ұзарту үшін контакторды тиімді қорғай алады. Және компьютерге және басқа да тиісті электрондық басқару жүйесіне кернеудің импульсінің кедергісін болдырмайды.

CJX2 сериялы 09A ~ 32A айнымалы/тұрақты ток контакторы үшін SR2-A, арнайы сипаттамалар:

SR2-A 24V~48V айнымалы ток, тұрақты ток

SR2-A 100V~250V айнымалы ток, тұрақты ток

SR2-A 380В~440В айнымалы ток, тұрақты ток

5. Айнымалы ток/тұрақты ток контакторы шағын өлшемді, жеңіл салмақты, аз қуат тұтынуды, жоғары қызмет ету мерзімін, қауіпсіз және сенімді және т.б.

6. Айнымалы ток/тұрақты ток контакторының корпусында 32А және одан төмен кернеуде қалыпты ашық немесе қалыпты жабық жұп көмекші контактілер, 40А және одан жоғарыда қалыпты ашық және қалыпты жабық жұп көмекші контакт бар. Сонымен қатар, ол F4 қосалқы контактілер тобын (екі немесе төрт топ) немесе үстіңгі жағындағы ауа кідірту басын қоса алады, екі жағынан NCF1-11C қосады, олардың комбинациялары (4-кесте мен 5-кестені қараңыз).

7. Бұрандалы қондырғыны қоспағанда, контактор 35 мм (CJX2-09 ~ 95) және 75 мм (CJX2-40 ~ 95) ойыс стандартты рельсті орнатуды да пайдалана алады.

Үлгі	Кешіктіру диапазоны	Кешіктірілген контактілер саны	Диаграмма	4-кесте
F5-T0	0,1с~3с	NO+NC
F5-T2	0,1с~30с
F5-T4	10s~180s
F5-D0	0,1с~3с
F5-D2	0,1с~30с
F5-D4	10s~180s

Көмекші байланыс тобының моделі	Контактілер саны		Диаграмма
Көмекші байланыс тобының моделі	Контактілер саны әдетте ашық (ЖОҚ)	Контактілер саны әдетте жабық (NC)	Диаграмма
F4-20	2	0
F4-11	1	1
F4-02	0	2
F4-40	4	0
F4-31	3	1
F4-22	2	2
F4-12	1	3
F4-04	0	4
NCF1-11C	1	1

Орнату және техникалық қызмет көрсету

1. Орнату алдында тиісті техникалық деректерді тексеріңіз.

2. Орнату, ол адамдардың көрнекі әдеттеріне сәйкес белгіленген шарттарға сәйкес орнатылуы керек.

3. Металл бекіту тақтасы бар айнымалы ток/тұрақты ток контакторы дұрыс жерге тұйықталуы керек.

4. Терминал бұрандаларын қатайту керек, сымның дұрыстығын тексергеннен кейін, зарядталған негізгі контакт болған жағдайда, біріншіден, ол тартылу катушкасын бірнеше рет қуаттандырады және өшіреді, сынақ әрекеті сенімді болғаннан кейін оны қоюға болады. пайдалануға.

5. Қолдану кезінде әдеттен тыс шу шықса, ол өзек полюсінің бетінде кір болуы мүмкін, бетін сүртіңіз.

6. Қолдану кезінде кептелістің қозғалатын бөліктерін қажет етпейтін өнімнің құрамдас бөліктерін үнемі тексеріп отыру керек, бекіткіштерді босатусыз, егер қандай да бір бөліктері зақымдалған болса, ауыстыру керек.

Қосылу әдісін қолданыңыз

1. Үш фазалы контактордың жалпы сегіз нүктесі бар, үш кіріс, үш шығыс және екі басқару нүктесі. Шығару мен енгізу сәйкес келеді, оны көру оңай. Егер сіз өздігінен құлыптауды қосқыңыз келсе, онда шығыс терминалынан басқару нүктесіне сызықты қосу керек.

2. Ең алдымен айнымалы ток контакторының принципін білу керек. Ол электромагниттік өрістерді шығару үшін сыртқы қуат көзі арқылы катушкаға қосылады. Қуатты қосу және тарту, байланыс нүктелері электр қуатын өшіргеннен кейін ажыратылады. Принципті біліңіз, сіз қосымша қуат көздерінің қуат көзінің контактілерін анықтауыңыз керек, олар катушканың екі контактісі болып табылады, әдетте контактордың төменгі бөлігінде және әр жағында. Басқа кіріс және шығыс әдетте жоғарғы жағында, білу үшін іздеңіз. Сондай-ақ, әдетте белгіленген қосымша қуат көздерінің (220 В немесе 380 В) кернеуі қандай екенін ескеріңіз. Сондай-ақ байланыс нүктесі әдетте жабық немесе әдетте ашық екенін ескеріңіз. Егер өздігінен құлыпталатын басқару болса, бастапқы принцип бойынша сызықтарды ретке келтіру жеткілікті.

Орамға қуат берілгенде, статикалық өзек қозғалатын ядроны тарту үшін электромагниттік күш шығарады, өйткені контакт жүйесі қозғалатын ядромен байланысты, сондықтан қозғалатын өзек бір уақытта жұмыс істейтін үш қозғалмалы контактіні басқарады, контактілерді жабу, ол қосылған. нәр беруші. Катушканың қуатын өшіргенде, сору жоғалады, қозғалатын негізгі байланыс бөлігі серіппелі реакция күшімен бөлінеді, осылайша негізгі контакт ажыратылады, қуатты өшіреді.

Контур және орнату өлшемдері

Өнімнің сұлбасы және орнату өлшемдері (1-суретті, 2-суретті және 6-кестені қараңыз).

Өлшемі: мм

Үлгі	Макс	B макс	C макс	Dmax	Және макс	a	b	φ
CJX2-09~12	47	76	82	120.5	140.5	34/35	50/60	4.5
CJX2-18/CJX2-1810/CJX2-1801	47	76	87	125.5	145.5	34/35	50/60	4.5
CJX2-25	57	86	95	133.5	153.5	40	48	4.5
CJX2-32	57	86	100	138.5	158.5	40	48	4.5
CJX2-4011~6511	77	129	116	154.5	174.5	40	105	6.5
CJX2-4004~6504	84	129	116	154.5	174.5	40	105	6.5
CJX2-4008~9511	84	129	127	154.5	174.5	40	105	6.5
CJX2-8011~9511	87	129	127	165.5	185.5	40	105	6.5
CJX2-8004~9504	96	129	122	160.5	180.5	40	105	6.5
CJX2-8008~9508	96	129	135	160.5	180.5	40	105	6.5
