LC1-D айнымалы ток контакторы

XUCKY Electric - Қытайдағы кең ауқымды LC1-D айнымалы ток контакторының өндірушісі және жеткізушісі. Көптеген жылдар бойы біз модульдік электр терминалдық жабдықтарына мамандандық, біздің өнімдеріміз жақсы баға артықшылығына ие және еуропалық және американдық нарықтардың көпшілігін қамтиды. Біз сіздің Қытайдағы ұзақ мерзімді серіктес болуды асыға күтеміз.

Сұрау жіберу

Өнім Сипаттамасы

LC1-D айнымалы ток контакторының ЖАЛПЫ

●1.1 Сертификаттар: CE;

●1.2 Электр көрсеткіштері: айнымалы ток 50/60Гц, 690В, 620А дейін ;

●1.3 Қолданылуы: тізбектерді қашықтан жасау және ажырату, термиялық артық жүктеме релесі арқылы құрастыру кезінде тізбекті шамадан тыс жүктемеден қорғау, айнымалы ток қозғалтқышын жиі қосу және басқару;

●1.4 Пайдалану санаты: AC-3, AC-4;

●1,5 Биіктігі:≤2000м;

●1,6 Қоршаған орта температурасы: -5℃~ +40℃;

●1.7 Монтаждау санаты: Ⅲ;

●1.8 Монтаждау шарттары: орнату жазықтығы мен тік жазықтық арасындағы еңіс 士5° аспауы керек;

●1.9 Стандарт: IEC/EN 60947-4-1.

LC1-D айнымалы ток контакторының ТЕХНИКАЛЫҚ ДЕРЕКЕТІ

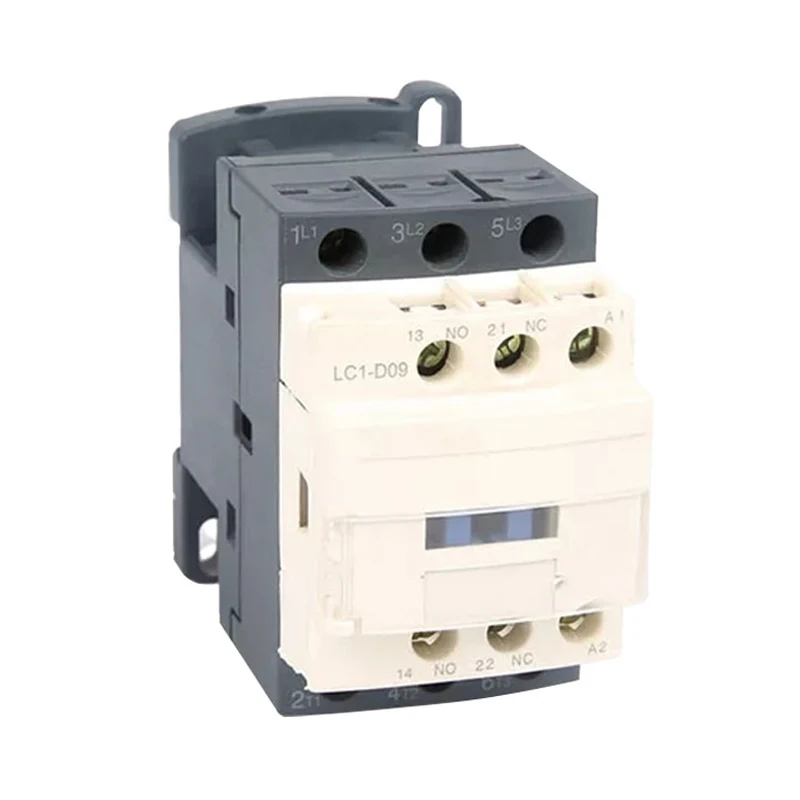

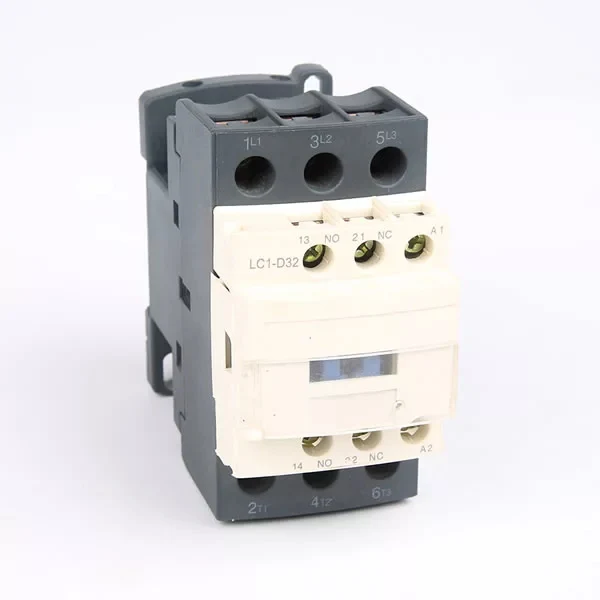

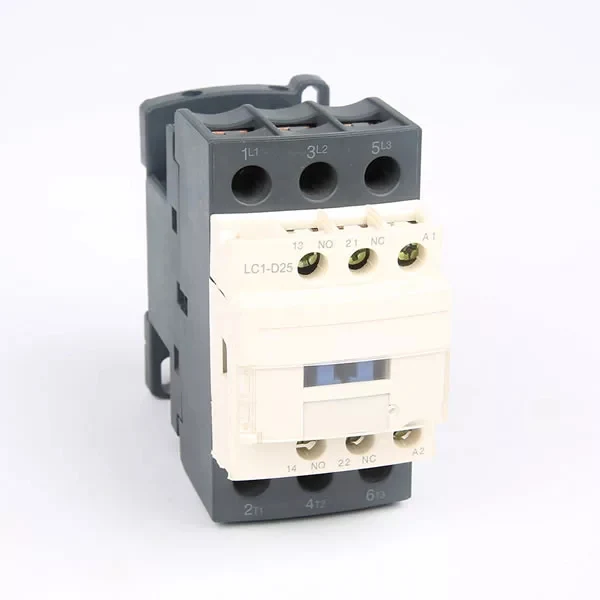

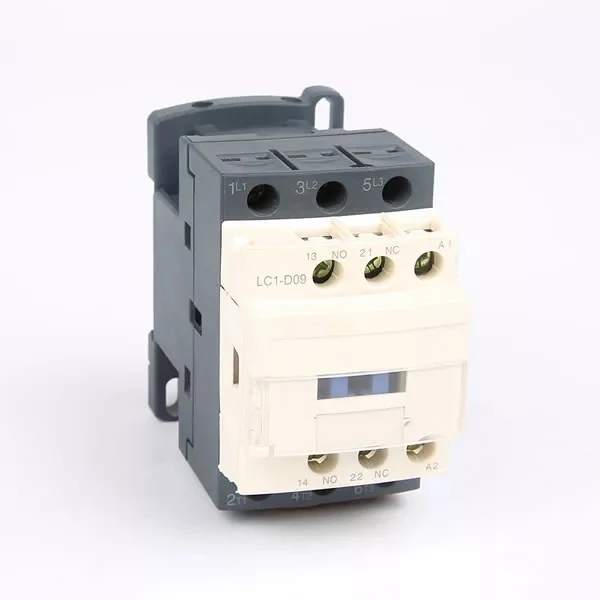

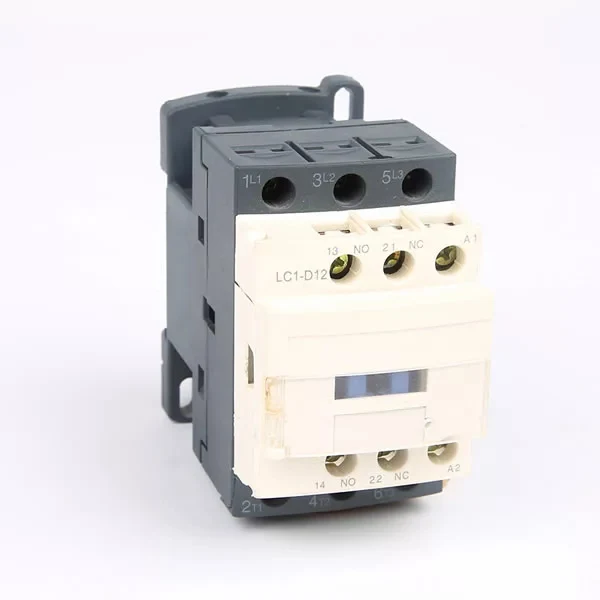

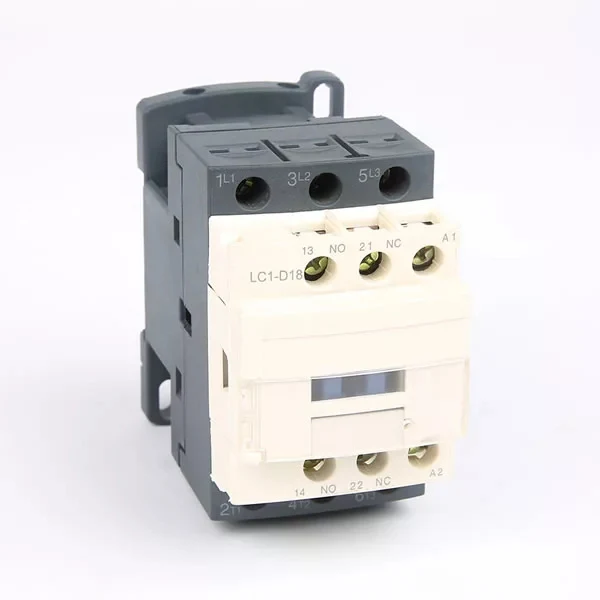

Элементтер		Үлгі	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Полюс			3/4	3/4	3/4	3/4	3/4
Көмекші байланыс			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Номиналды әдеттегі қыздыру тогы (A) AC-1			20	20	30	40	50
Жұмысқа жарамды ток (A)	380/400 В	AC-1 AC-4	9	12	18	25	32
	380/400 В	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690 В	AC-3 AC-4	6.6	8.9	12	18	21
	660/690 В	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Номиналды оқшаулау кернеуі (V айнымалы ток)			690	690	690	690	690
Басқарылатын қуат 3-фазалы торлы қозғалтқыш (AC-3)	кВт	220/230В айнымалы ток 380/415В айнымалы ток 660/690В айнымалы ток	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
Айнымалы ток катушкасы(V)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
Тұрақты ток катушкасы(V)			24，36，48，110，220

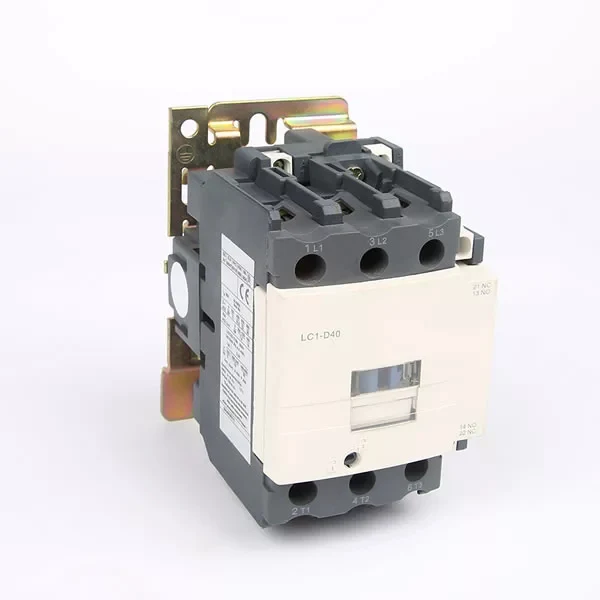

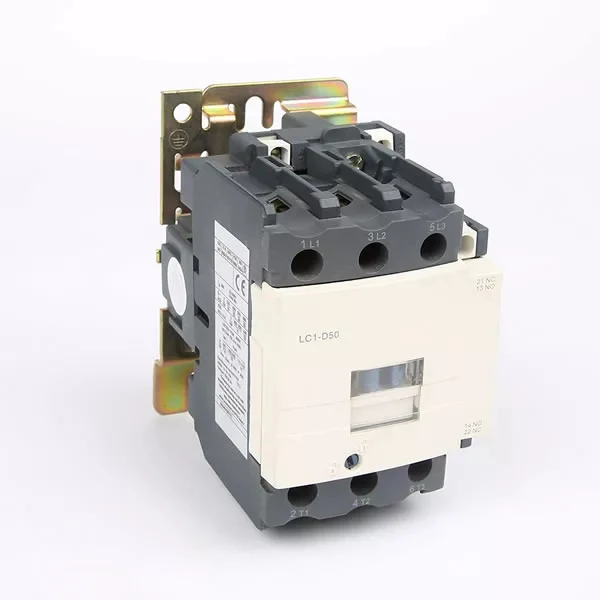

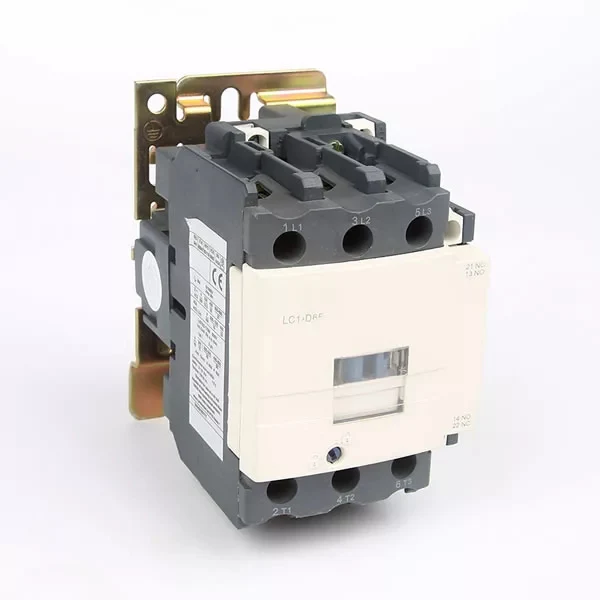

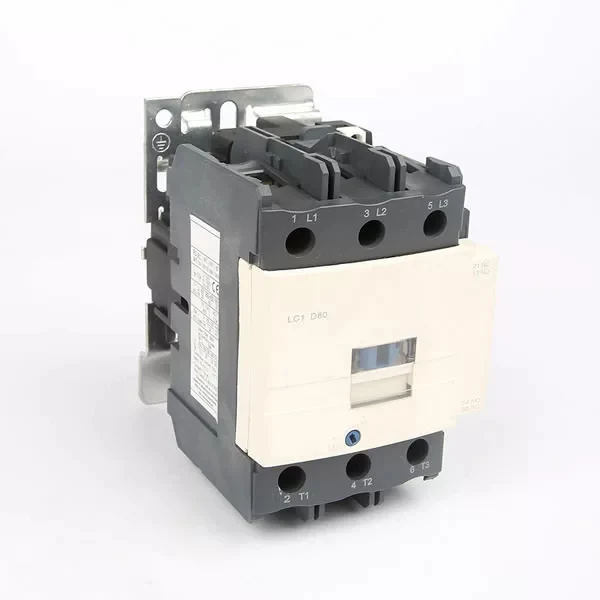

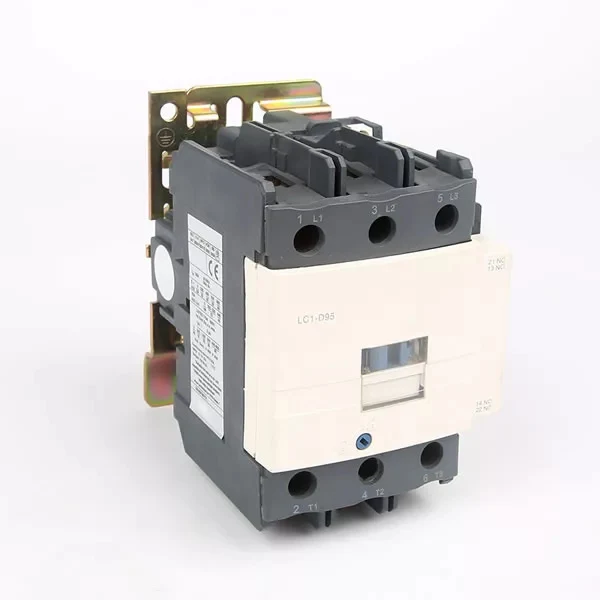

Элементтер		Үлгі	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Полюс			3/4	3/4	3/4	3/4	3/4
Көмекші схема Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Номиналды әдеттегі қыздыру тогы (A) AC-1			60	80	80	110	110
Жұмысқа жарамды ток (A)	380/400 В	AC-3 AC-4	40	50	65	80	95
	380/400 В	AC-3 AC-4	18.5	24	28	37	44
	660/690 В	AC-3 AC-4	34	39	42	49	49
	660/690 В	AC-3 AC-4	9	12	14	17.3	21.3
Номиналды оқшаулау кернеуі (V айнымалы ток)			690	690	690	690	690
Басқарылатын қуат 3-фазалы торлы қозғалтқыш (AC-3)	кВт	220/230В айнымалы ток 380/415В айнымалы ток 660/690В айнымалы ток	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
Айнымалы ток катушкасы(V)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
Тұрақты ток катушкасы(V)			24，36，48，110，220

Элементтер		Үлгі	LC1-D115	LC1-D150	LC1-D170	LC1-D205	LC1-D245
Полюс			3	3	3	3/4	3/4
Номиналды әдеттегі қыздыру тогы (A) AC-1			200	200	200	275	280
Жұмысқа жарамды ток (A)	380/400 В	AC-3 AC-4	115	150	170	205	245
	380/400 В	AC-3 AC-4	50	65	70	75	85
	660/690 В	AC-3 AC-4	70	90	100	108	115
	660/690 В	AC-3 AC-4	25	32	35	38	40
Номиналды оқшаулау кернеуі (V айнымалы ток)			690	690	690	690	690
Басқарылатын қуат 3-фазалы торлы қозғалтқыш (AC-3)	кВт	380/415В айнымалы ток 660/690В айнымалы ток	55	75	75	90	110
Басқарылатын қуат 3-фазалы торлы қозғалтқыш (AC-3)	кВт	380/415В айнымалы ток 660/690В айнымалы ток	80	100	100	110	140
Айнымалы ток катушкасы(V)			110，127，220，240，380，415，440，480，500,600

Элементтер		Үлгі	LC1-D300	LC1-D410	LC1-D475	LC1-D620
Полюс			3/4	3/4	3/4	3/4
Номиналды әдеттегі қыздыру тогы (A) AC-1			360	430	580	850
Жұмысқа жарамды ток (A)	380/400 В	AC-3 AC-4	300	410	475	620
	380/400 В	AC-3 AC-4	124	150	185	188
	660/690 В	AC-3 AC-4	190	235	290	360
	660/690 В	AC-3 AC-4	60	72	85	170
Номиналды оқшаулау кернеуі (V айнымалы ток)			690	690	690	690
Басқарылатын 3-фазалы қуат торлы қозғалтқыш (AC-3)	кВт	380/415В айнымалы ток 660/690В айнымалы ток	160	200	250	335
Басқарылатын 3-фазалы қуат торлы қозғалтқыш (AC-3)	кВт	380/415В айнымалы ток 660/690В айнымалы ток	220	280	330	450
Айнымалы ток катушкасы(V)			110, 127, 220, 240, 380, 415, 440, 480, 500, 600
