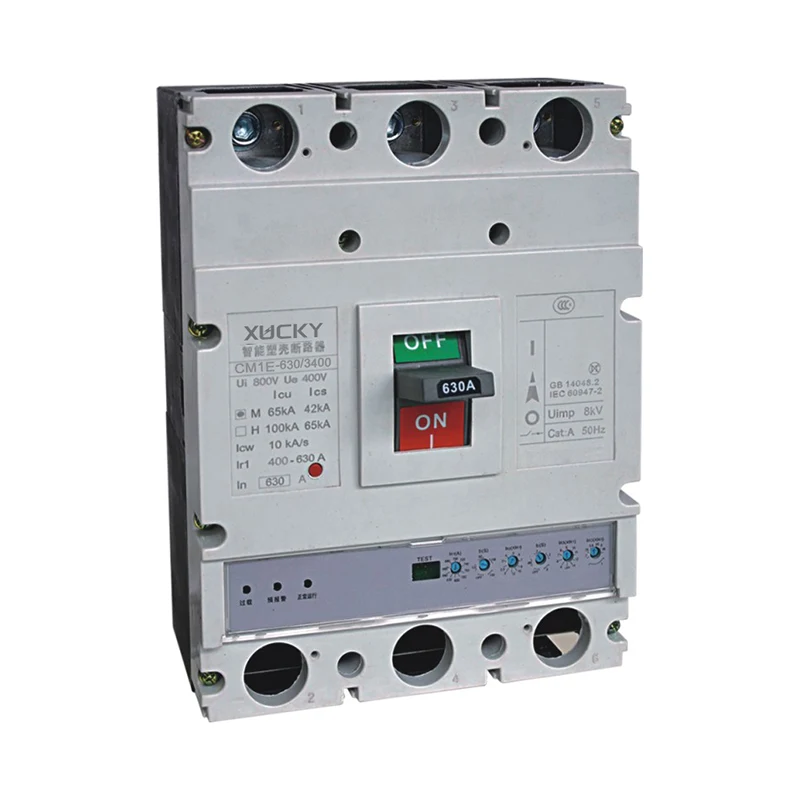

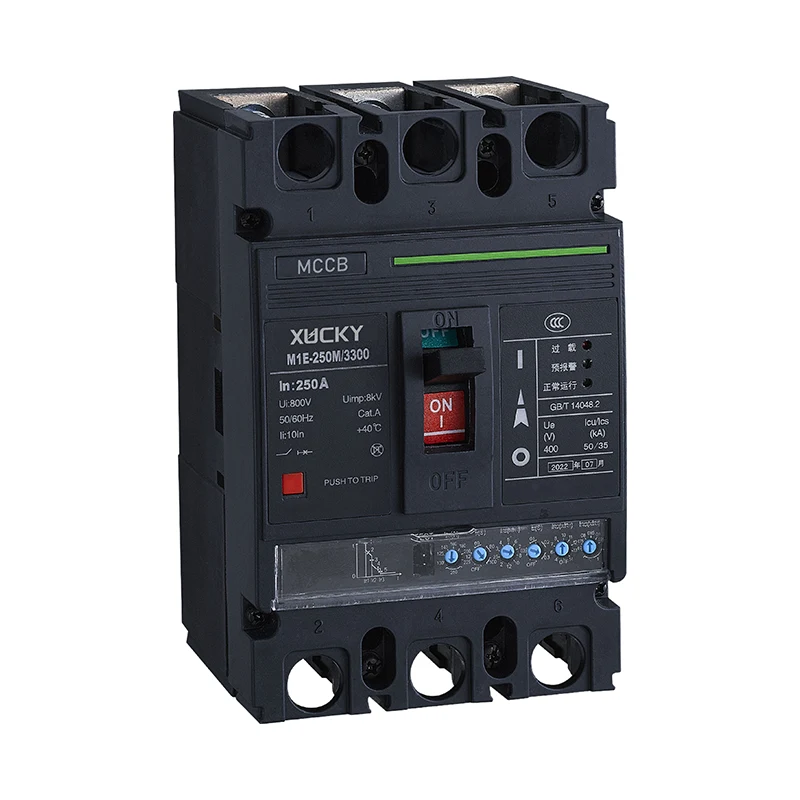

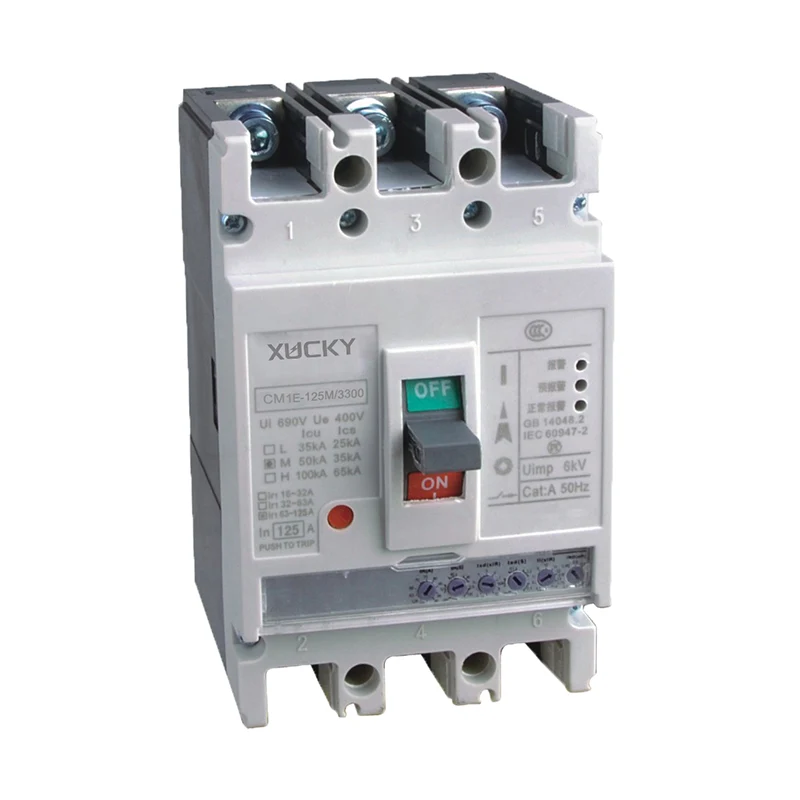

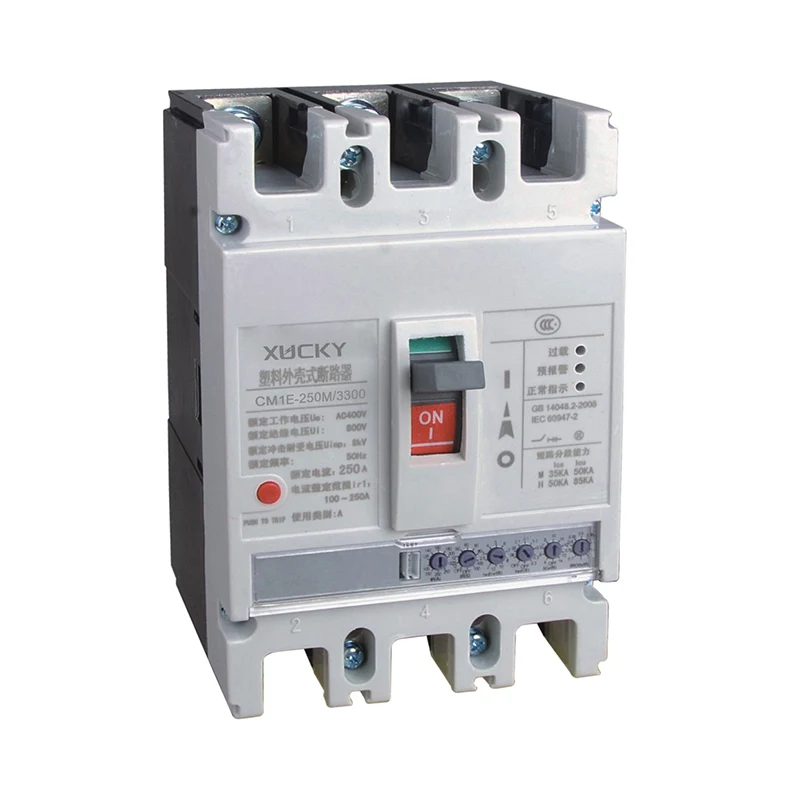

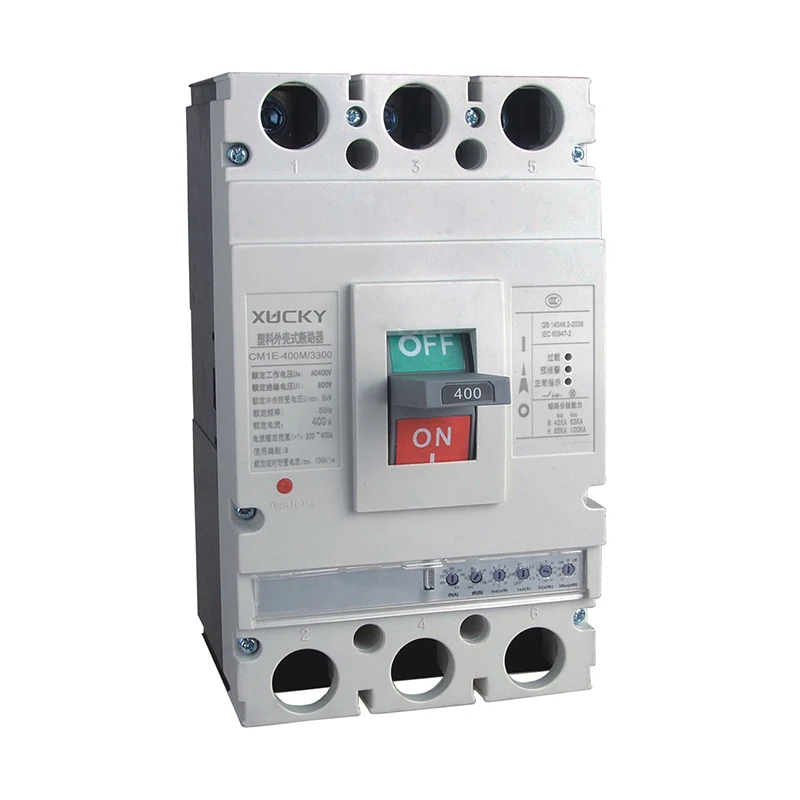

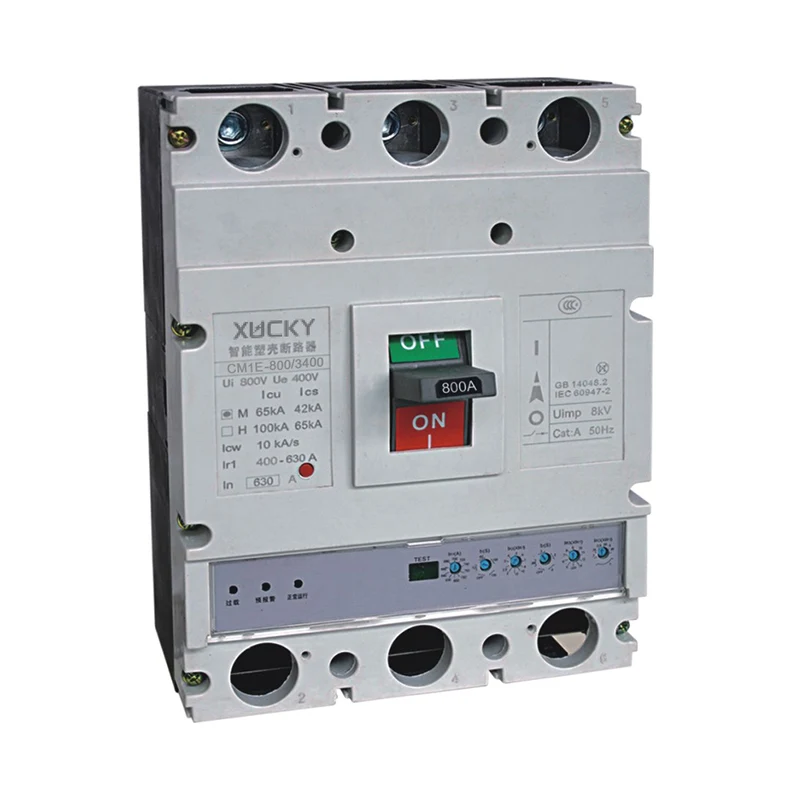

CM1E ҚҰНДЫЛЫҚ ҚҰРЫЛЫС ҚҰРАЛДАРЫ

CM1E Төмен вольтты ток ажыратқышы (бұдан әрі - ажыратқыш ретінде), ажыратқыштың ажыратқышы аз мөлшерде, жоғары сынғыш сыйымдылыққа, қысқа доғаға, қысқа даб, дірілге қарсы. Оның бағаланған кернеуі - 800 В, айнымалы ток, рейтингі 50 Гц, бағаланған ac400V, ал астындағы ток, алдан төмен, алдан төмен, ал төмендегі, ал төмен, электр энергиясын тарату және тізбек және электр жабдықтарын шамадан тыс жүктеме, қысқа тұйықталудан, кернеуден, кернеуден және басқа да ақаулардан қорғайды. Оны желіні сирек түрлендіру және қозғалтқыштың сирек басталуы үшін де қолдануға болады. Ажыратқышты тігінен орнатуға немесе көлденең орнатуға болады. Төмен вольтты ажыратқыштың оқшаулануы бар.

Сұрау жіберу

Өнім Сипаттамасы

Қолдану аясы

Негізгі ерекшеліктері

CM1E Реттелетін электрондық өңделген реттегіш сөндіргіште үш қорғау функциясы бар. Бес жолмен бес мүмкіндікпен пайдаланушы жабдықты шунтты босату арқылы шығарады, жүктеме тогына сәйкес, электронды шунт шығару тізбекті сөндіргішпен жұмыс істейді; Ағымдағы сигнал және басқару қуаты ажыратқышта орнатылған шеңбердің айналмалы түрлендіргіштен; Ойлаудан қорғайтын шунтты босату, бірақ сапталып, жүктелетін тогы шамадан тыс болған кезде, ажыратқыш сапарға шықпайды және тиісті дабыл құрылғысын басқарады; Өлшемдер мен техникалық сипаттамалар CM1 MCCB-мен бірдей, оны өзгертуге болады.

ЕСКЕРТПЕ: Параметрде теру қосқышы орнатылуы керек!

Ескерту:

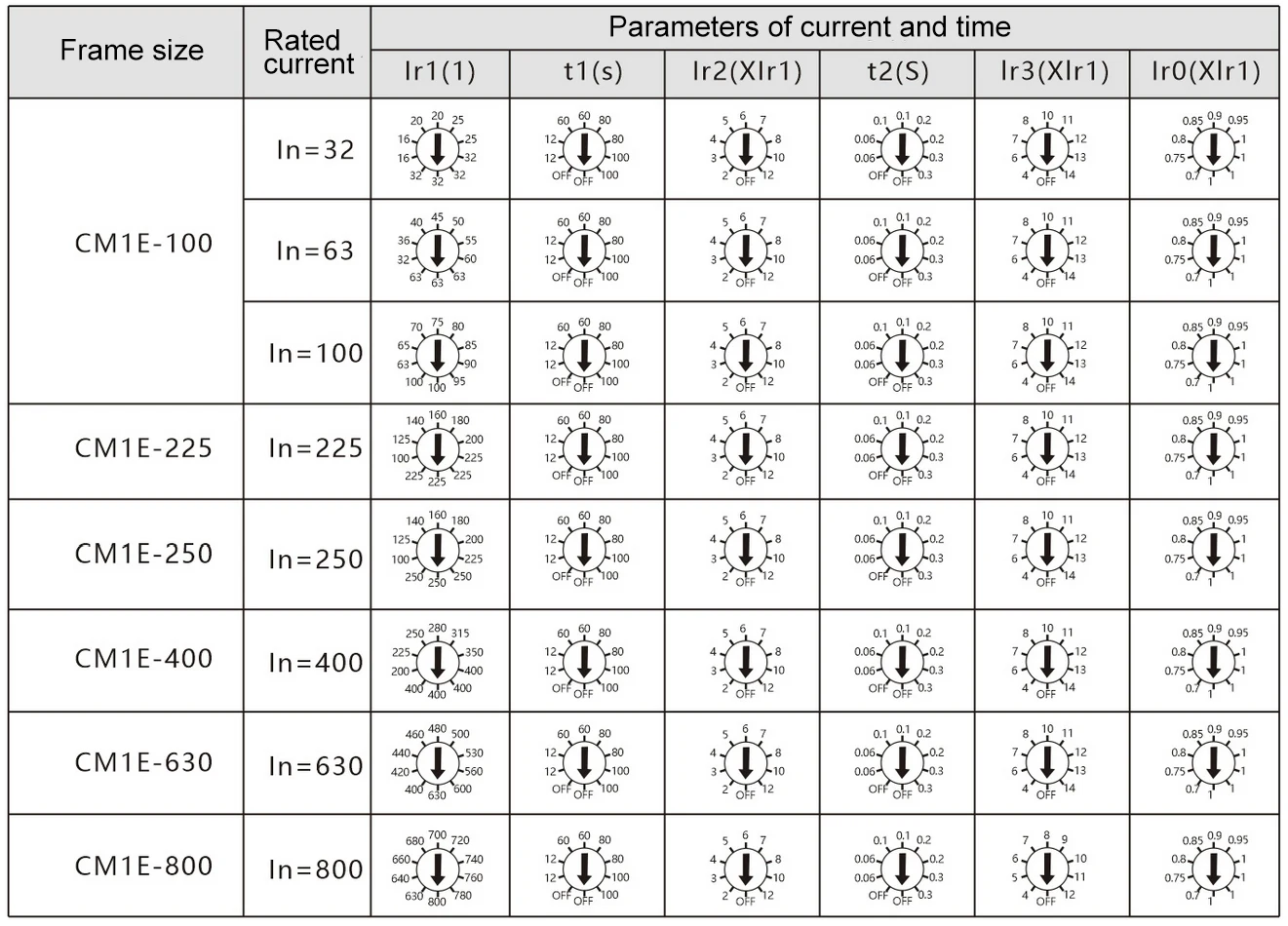

1. Төменгі жүктемені тұрақты түрде реттеу Әрекет IR1, әр түрлі ажыратқышқа сәйкес, 4-10 файлдарды реттеуге болады;

2. Т1, 4 файлдық режимді реттеуге арналған уақытты реттеуге болады;

3. Қысқа тұйықтықты Қысқа жазықтықты реттеу Ағымдағы IR2, 9 файлды реттеуге болады;

4. Қысқа кідірткіш әрекетті реттеу T2, 4 файлдарды реттеуге болады;

5. Қысқа тұйықталуды лезде реттеңіз Әрекет IR3 Әрекет, 9 файлды реттеуге болады;

6. Оятқыштың алдын-ала әрекетін реттеу Ағымдағы IR0, 7 файлды реттеуге болады.

Негізгі технологияның параметрлері

Интеллектуалды контроллердің параметрлері кестеде көрсетілген

Жобаны орнату		Параметрлерді орнату
Шамадан тыс жүктеме мәні	Ағымдағы параметр мәні LR1	(30 ~ 100) A, (100 ~ 250) A, (200 ~ 400) A, (400 ~ 630) A, (630 ~ 800) A, (800 ~ 1250) а
Шамадан тыс жүктеме мәні	Уақытты орнату мәні t1	(12,60,80,100) S
Қысқа тұйықталу және қысқа кідіріс мәнін орнату	Ағымдағы параметр мәні LR2	(2 ~ 12) IN
Қысқа тұйықталу және қысқа кідіріс мәнін орнату	Уақытты орнату мәні T2	(0.06, 0.1, 0.2, 0.2) s
Лезде қысқа тұйықталу мәнін орнату	Ағымдағы параметр мәні lr3	(4 ~ 14)

Ажыратқыштың негізгі техникалық деректері кестеде көрсетілген

Улгі		Cm1e-00		CM1E-250		CM1E-400		CM1E-630		CM1E-800		CM1E-1250
Жақтаудың ағымдағы INM (a)		100		250		400		630		800		1250
Сыйымдылығы		L	M	L	M	L	M	M	H	M	H	H
(A) ішіндегі ток		63,80,100		225250		300,400		500,630		700,800		1000,1250
Полюс		3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4
Номиналды операциялық кернеу UE (v)		Ac400
UI (v) естеліктермен кернеу		800
Номиналды импульс кернеудің кернеуі (v)		8000
Номиналды шектеу Қысқа тұйықталу қабілеті ICU (KA)		50	85	50	85	65	100	65	100	65	100	80
Қысқа тұйықталған электр тізбегінің бұзылуы ICS (KA)		35	50	35	50	42	65	42	62	42	62	50
Қысқа уақытқа бағаланған ағымдағы ICW / 0,5 (KA)		-		-		5		8		10		15/1
Пайдалану санаты		A		A		B		B		B		B
Флаковерлік қашықтық (мм)		≤50		≤50		≤100		≤100		≤100
Операция өнімділігі	Қуат қосу (Times)	1500		1000		1000		500		500		500
	Қуатты өшіру (рет)	8500		7000		4000		3000		3000		3000

Шығару сипаттамасы

а. Электрлік сапар бірлігі сипаттамасы

Кейінгі кері кері рет, қысқа мерзімді кері кері, қысқа тұйықталуға, қысқа тұйықталуға қысқа мерзімді тізбекті, қысқа тұйықталу уақыты, қысқа тұйықталу уақыты, қысқа тұйықталу әрекеті және басқа қорғаныс мүмкіндіктері, қорғаныс сипаттамаларын пайдаланушылар орната алады.

ә. 4-кестеде кері уақытқа кері кетуді кері жүктеңіз.

б. Қысқа тұйықтағыштан қорғаудың қысқа мерзімді қорғаныс сипаттамалары 5-кестеде.

д. 6-кестедегі лезде қорғаныс сипаттамалары.
