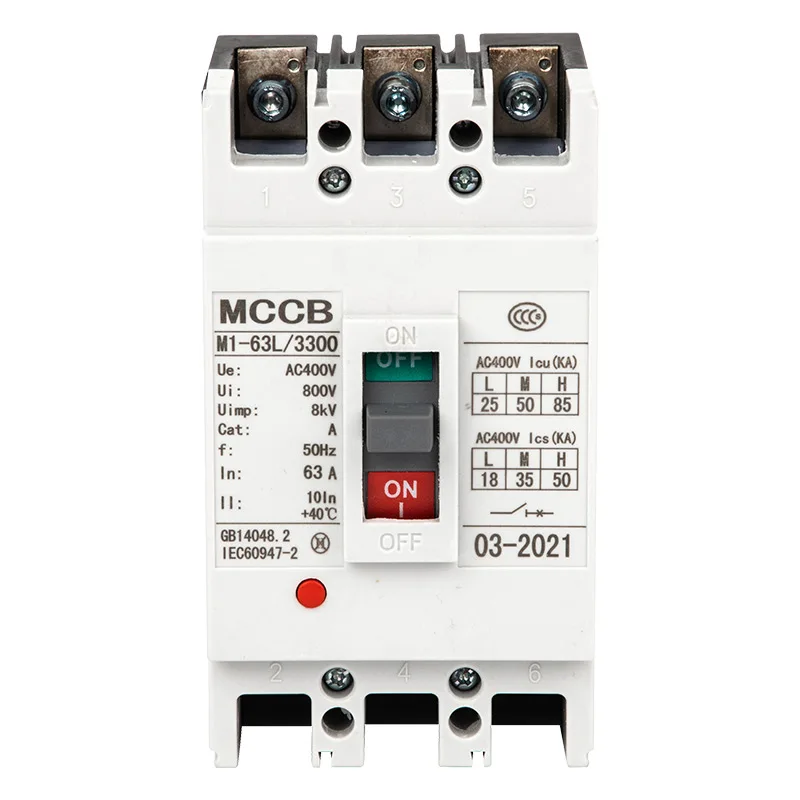

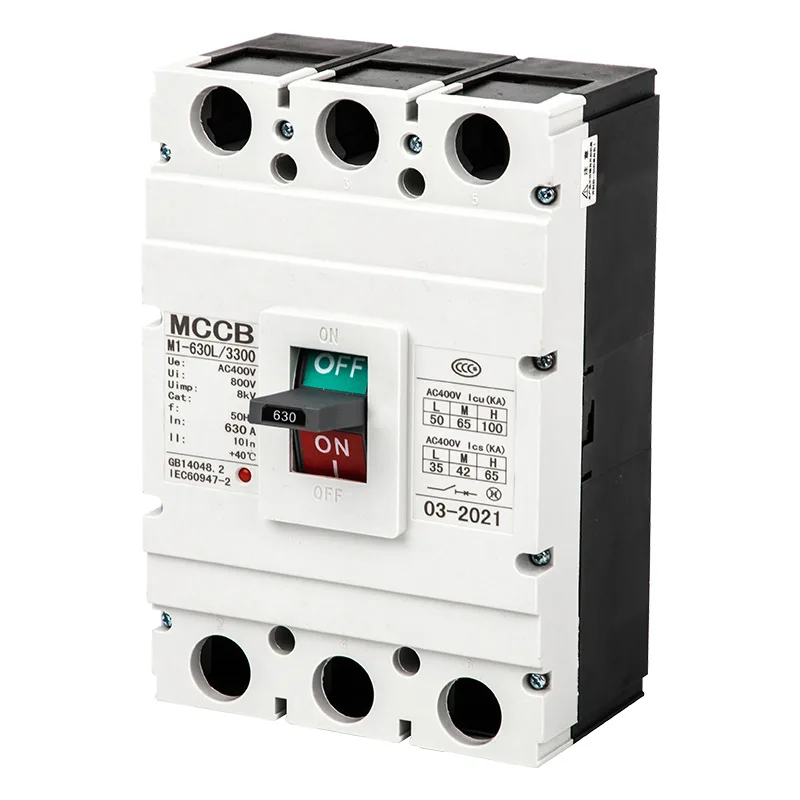

M1 құйылған корпусты ажыратқыш

XUCKY Electric - Қытайдағы кең ауқымды M1 құйылған қорапты ажыратқыш өндіруші және жеткізуші. Біз көптеген жылдар бойы модульдік электр терминалдық жабдықтарына мамандандық. Біздің өнімдеріміз жақсы баға артықшылығына ие және Оңтүстік Америка, Таяу Шығыс, Африка, Оңтүстік-Шығыс Азия нарықтарының көпшілігін қамтиды. Біз сіздің Қытайдағы ұзақ мерзімді серіктес болуды асыға күтеміз.

Сұрау жіберу

Өнім Сипаттамасы

Қолдану аясы

XUCKY Electric брендінің M1 құйылған корпус сөндіргіші (M1, бұдан әрі MCCB) — халықаралық озық технологияны пайдалана отырып, компания әзірлеген және әзірлеген жаңа автоматты ажыратқыштар. Ажыратқыштар келесі сипаттамаларға ие: ықшам өлшем, жоғары ажырату қабілеті, доғаның қысқа қашықтығы және шайқауға төзімділігі, құрлықта немесе кемелерде қолданылатын тамаша өнім. Ажыратқыштың номиналды оқшаулау кернеуі 800 В (M1-63 үшін 500 В), ол қуатты тарату және тізбек пен қуатты қорғау үшін айнымалы ток 50 Гц / 60 Гц, номиналды жұмыс кернеуі 690 В және номиналды ток 1250 А тарату желісіне жарамды. жабдықтың шамадан тыс жүктелу, қысқа тұйықталу, төмен кернеу және басқа ақаулар салдарынан зақымдануынан. Сондай-ақ қорғаныс үшін тізбектердің сирек түрлендіруі және қозғалтқыштың сирек іске қосылуы және шамадан тыс жүктеме, қысқа тұйықталу, кернеудің төмендеуі.

M1 ажыратқышын тік (тік) немесе көлденең (көлденең) орнатуға болады.

M1MCCB оқшаулау үшін жарамды және таңбасы " ".

M1MCCB стандартына сәйкес келеді: IEC 60947-2 «төмен вольтты тарату құрылғылары және басқару жабдықтары, 2-бөлім: автоматты ажыратқыштар».

Үлгі және мағынасы

Ескерту:

Полюсі бойынша ол төрт түрге бөлінеді:

А түрі: N-полюсі артық ток шығару құрамдастары жоқ және N-полюсі барлық бойына жалғанған және қосу немесе өшіру үшін басқа үш полюспен әрекет етпейді;

B-түрі: артық токты босату компоненттері жоқ N-полюс және N-полюсі басқа үш полюстермен әрекет ете алады (сөндіру алдында N-полюсті қосу);

C түрі: N-полюсі артық ток шығару құрамдастарымен бекітілген және N-полюс басқа үш полюспен әрекет ете алады (өшіру алдында N-полюсті қосу);

D-типі: N-полюсі шамадан тыс ток босату құрамдастарымен бекітілген және N-полюсі барлық уақытта жалғанған және қосу немесе өшіру үшін басқа үш полюспен әрекет етпейді.

Кодсыз таратуға арналған сөндіргіш, қозғалтқышты қорғауға арналған автоматты ажыратқыш 2

Тұтқамен тікелей жұмыс істеуге арналған код жоқ; P электрлік жұмыс үшін; Z бұруға арналған тұтқа.

Шамадан тыс ток шығарудың номиналды тогы бойынша классификация:

M1-63 MCCB тоғызы бар: 6, 10, 16, 20, 25, 32, 40, 50, 63 А;

M1-100 MCCB тоғызы бар: 16, 20, 25, 32, 40, 50, 63, 80, 100 А;

M1-225 MCCB жетеуі бар: 100, 125, 140, 160, 180, 200, 225 А;

M1-400 MCCB бес: 225, 250, 315, 350, 400 А;

M1-630 MCCB үш: 400, 500, 630 А;

M1-800 MCCB үшеуі бар: 630, 700, 800A;

M1-1250 MCCB үшеуі бар: 800, 1000, 1250A.

Ескертпе: 6A тек электромагниттік (лездік) түрі бар, техникалық сипаттамалар ұсынылмайды.

Сымдарды қосу әдісі бойынша: тақтаның алдындағы сым, тақтаның артқы жағындағы сым, тақтаның кірістіру түрі.

Токтың шамадан тыс бөліну үлгісіне сәйкес: термодинамикалық-электромагниттік (қос) типті, электромагниттік (лезде) түрі.

Киімге сәйкес оның екі түрі бар: киіммен немесе киімсіз.

Киімге ішкі керек-жарақтар мен сыртқы керек-жарақтар кіреді: Ішкі керек-жарақтарда шунтты босату, төмен кернеуді босату, қосалқы контакт және дабыл контактісі бар. Сыртқы керек-жарақтар - бұрылу тұтқасының жұмыс механизмі, қуатпен басқарылатын жұмыс механизмі және т.б.

Сыну қабілеті бойынша: L-стандартты үзу түрі; М-екінші жоғары сыну түрі; H-жоғары сыну түрі

Қалыпты жұмыс жағдайлары

■ Қоршаған ортаның температурасы: -5℃~+40℃, ал 24 сағаттағы орташа температура +35℃ төмен.

■ Биіктігі: Орнату орнының биіктігі 2000 м-ден аспайды.

■ Атмосфералық жағдайлар: ауаның салыстырмалы ылғалдылығы ең жоғары +40℃ температурада 50%-дан аспайды; Төмен температурада жоғары салыстырмалы ылғалдылық болуы мүмкін. Ең жоғары орташа салыстырмалы ылғалдылық 90%, орташа айлық ең төменгі температура +25℃ болса, гель бетіндегі өнімдегі температураның өзгеруін ескеріңіз.

■ Ластану дәрежесі: 3.

Негізгі техникалық параметрлер

Сапар режимі және қосалқы құрал коды, жарқыл қашықтығы көлденең және тік орнатуды қамтиды.

Аксессуар атауы	Керек-жарақ коды		Аксессуарларды орнату және жетекші режимі
	Лезде анонистік босату	Қосарлы босату	63A, 100A	63A, 100A, 225A, 400A		630А		800А	1250А
			2-полюс	3-полюсті	4-полюсті	3-полюсті	4-полюсті	3-полюсті	3-полюсті
Аксессуарсыз	200	300
Дабыл контактісі	208	308							——
Шунтты босату	210	310
Алдын ала төленген есептегіш арнайы шығарылым	210Y	310Y
Көмекші байланыс	220	320
Төмен кернеуді босату	230	330
Шунтты босату	240	340	——
Көмекші байланыс	240Y	340Y
Шунтты босату	250	350	——		——		——		——
Төмен кернеуді босату	250Y	350Y
Екі жиынтық көмекші контактілер	260	360	——
Көмекші байланыс, Төмен кернеуді босату	270	370	——
Шунтты босату	218	318	——		——		——		——
Дабыл контактісі	218ж	318ж
Көмекші байланыс, Дабыл контактісі	228	328	——						——
Төмен кернеуді босату, Дабыл контактісі	238	338	——		——		——		——
Шунтты босату, Көмекші байланыс	248	348	——		——		——		——
Дабыл контактісі	248ж	348ж
Шунтты босату, Төмен кернеуді босату, Дабыл контактісі	258	358	——	——		——		——	——
Көмекші құралдың екі жиынтығы контактілер, Дабыл контактісі	268	368	——						——
Көмекші байланыс, Төмен кернеуді босату, Дабыл контактісі	278	378	——

A. 200 - электромагниттік ажыратқышы бар автоматты ажыратқыш; 300 термодинамикалық+электромагниттік босатуды білдіреді; және 000 ажыратқышсыз және ішкі қосалқы құралсыз автоматты ажыратқышты білдіреді.

B. 125, 250, 400, 2 полюсті бұйымдарда тек 210, 220, 230, 310, 320, 330 болады.

C. Алдын ала төленген есептегіш арнайы шығарылымы бар тек M1-63, M1-100, M1-225, M1-400.

Негізгі техникалық көрсеткіш

1, таратуға арналған автоматты ажыратқыштың лездік әрекет сипаттамасының орнату мәні 10In±20%, M1-1250 7In±20%; Қозғалтқышты қорғауға арналған автоматты ажыратқыштың лездік әрекет сипаттамасының жиынтық мәні 12In ± 20% құрайды.

2, 2-кестедегі автоматты ажыратқыштың номиналды мәні.

3, Қоршаған ортаның температурасы +40℃ болғанда, 3-кестеде көрсетілген артық токты босату әрекетінің сипаттамаларын таратуға арналған автоматты сөндіргіш, 4-кестеде көрсетілген қозғалтқышты қорғауға арналған шектен тыс ток босату әрекетінің сипаттамалары.

Тізбекті үзудің номиналды мәні

Үлгі	Полюс	Номиналды ток (A)	Бағаланған жұмыс істейді кернеу (V)	Бағаланған оқшаулау кернеу (V)	Қысқа тұйықталудың номиналды шекті сыйымдылығы (Icu)			Жарқыл қашықтық (мм)
Үлгі	Полюс	Номиналды ток (A)	Бағаланған жұмыс істейді кернеу (V)	Бағаланған оқшаулау кернеу (V)	Сынақ кернеуі (V)	Icu (kA)	Ics (kA)	Жарқыл қашықтық (мм)
M1-63L	3	10、16、20、25、 32, 40, 50, 63	400	500	400×1,10	25	18	0
M1-63M	3、4	10、16、20、25、 32, 40, 50, 63	400	500		50	35	0
M1-100L	3、4	16, 20, 25, 32, 40 50, 63, 80, 100	400	800		30	22	≤50
M1-100M	2, 3, 4					50	35
M1-100H	3					85	50
M1-100L	3、4		690			10	5
M1-100M	2, 3, 4		690			20	10
M1-225L	3、4	100, 125, 140 160, 180, 200, 225	400	800		35	25
M1-225M	2, 3, 4					50	35
M1-225H	3					85	50
M1-225L	3、4		690			10	5
M1-225M	2, 3, 4		690			20	10
M1-400L	3	225, 250, 315 350, 400	400	800		50	35	≤100
M1-400M	3、4					65	42
M1-400H	3					100	65
M1-400L	3		690			15	8
M1-400M	3、4		690			20	10
M1-630L	3	400, 500, 630	400	800		50	35
M1-630M	3、4					65	42
M1-630H	3					100	65
M1-630L	3		6910			15	8
M1-630M	3、4		6910			20	10
M1-800M	3	630, 700, 800	400	800		75	50
M1-800H	3		400			100	65
M1-800M	3		4690			30	15
M1-1250	3	800, 1000, 1250	400	800		85	42
M1-1250	3	800, 1000, 1250	690	800		25	12.5

Ескертпе: L, M, H болып бөлінген 2-полюсті, 4-полюсті автоматты ажыратқыштар, олардың М-түріндегі сыну көрсеткіші бірдей.

Әрбір полюс бір уақытта қосулы болған кезде электр қуатын таратуға арналған токты босату ажыратқыштарының кері уақытты бұзу әрекетінің сипаттамалары

Жоқ.	Сынақ тогы	I/In	Уақытты орнату	Бастапқы күй
1	Кәдімгі өшірілмейтін ток	1.05	2сағ(In>63A)，1сағ(In≤63A)	Суық
2	Кәдімгі өшірілмейтін ток	1.30	2сағ(In>63A)，1сағ(In≤63A)	1 сынақтан кейін бірден

Таратуға арналған автоматты ажыратқыштың лездік әрекет сипаттамасының орнату мәні 10In±20%, ал қозғалтқышты қорғауға арналған автоматты ажыратқыштың лездік әрекет сипаттамасының орнату мәні 12In±20%.

Әрбір полюс бір уақытта қосулы болған кезде қозғалтқышты қорғауға арналған токты босату ажыратқыштарының кері уақытты бұзу әрекетінің сипаттамалары

Жоқ.	I/In	Уақытты орнату	Бастапқы күй	Ескерту
1	1.0	>2 сағ	Суық
2	1.2	≤2сағ	1 сынақтан кейін бірден
3	1.5	≤4мин	Суық	10≤n≤225
3	1.5	≤8мин	Суық	225 < в ≤ 630
4	7.2	4s≤T≤10s	Суық	10≤In≤225
4	7.2	6s≤T≤20s	Суық	225 < в ≤ 630

Кері уақытты қорғау сипаттамасының қисығы

Температураның өзгеруін азайту факторларының кестесі

Модель/коэффицент/температура	+40℃	+45℃	+50℃	+55℃	+60℃
M1-63	1	0.94	0.88	0.80	0.72
M1-100	1	0.95	0.89	0.84	0.76
M1-225	1	0.96	0.91	0.87	0.82
M1-400	1	0.94	0.84	0.80	0.73
M1-630	1	0.93	0.88	0.83	0.76
M1-800	1	0.93	0.88	0.83	0.76
M1-1250	1	0.88	0.83	0.79	0.76

Контур және орнату өлшемдері

тақтаның алдындағы сымның өлшемі

Тақтаның артқы жағындағы сымдардың өлшемі

Қосылатын сымдардың өлшемі

Тақта алдындағы сымның өлшемі

Үлгі	H	H1	H2
M1-225L/2P	104	127	24
M1-225L/3P	86	110	24
M1-225M/3P	103	127	24
M1-225H/3P	103	127	24
M1-225M/4P	103	127	24
M1-225H/4P	103	127	24

Тақтаның артқы жағындағы сымдардың өлшемі

Қосылатын сымдардың өлшемі

Тақта алдындағы сымның өлшемі

Үлгі	H	H1	H2
M1-400L/3P	-	-	-
M1-400M/3P	-	-	-
M1-400H/3P	-	-	-
M1-400L/4P	-	-	-
M1-400M/4P	-	-	-
M1-400H/4P	-	-	-

Тақтаның артқы жағындағы сымдардың өлшемі

Қосылатын сымдардың өлшемі

Тақта алдындағы сымның өлшемі

Үлгі	H	H1	H2
M1-630M/3P	-	-	-
M1-630H/3P	-	-	-
M1-630M/4P	-	-	-
M1-630H/4P	-	-	-

Тақтаның артқы жағындағы сымдардың өлшемі

Қосылатын сымдардың өлшемі

Тақта алдындағы сымның өлшемі

Үлгі	H	H1	H2
M1-800H/3P	-	-	-
M1-800H/4P	-	-	-

Тақтаның артқы жағындағы сымдардың өлшемі

Қосылатын сымдардың өлшемі

Тақта алдындағы сымның өлшемі

Ажыратқыштардың керек-жарақтары

1.Ажыратқыштардың ішкі керек-жарағы

1.1 Шунтты босату

Шунтты босатудың номиналды басқару қоректену кернеуі: AC50Hz, 230V, 400; DC110V, 220V, 24V; 70% ~ 110% аралығында болғанда, автоматты ажыратқышты сенімді түрде бұзуға болады.

Шунтты босатудың номиналды басқару кернеуі DC24V болғанда, мыс сымның максималды ұзындығы келесі талаптарға сәйкес келуі керек

Номиналды бақылау

қоректендіру кернеуі Uc(DC24V)/Өткізгіш аймағы

1,5 мм²

2,5 мм²

100%Uc

85%Uc

150 м

100 м

250 м

160 м

Жоғарыдағы кестенің талаптары орындалмаса, шунтты босатуды басқару сұлбасын келесі суретті пайдаланып жобалаған жөн

1.2 Төмен кернеуді босату

Қуат көзінің кернеуі диапазонның 70% -дан 35% -ға дейінгі номиналды кернеуден төмен кернеуге дейін төмендегенде, төмен кернеуді босату автоматты ажыратқыш сенімді үзіледі; қоректендіру кернеуі номиналды кернеуден төмен болғанда 35% төмен кернеуді босату , Ажыратқышты болдырмау үшін төмен кернеуді босату; қоректендіру кернеуі төмен кернеуді босатудың номиналды кернеуінің 85% жоғары болған кезде, төмен кернеу ажыратқышы ажыратқыштың жабылуын қамтамасыз етеді. Төмен кернеу шығарылымдары айнымалы ток 50Гц, 230В, 400В болып есептелген.

Арнайы ескертпе: Төмен кернеуді босатуы бар автоматты ажыратқыш, тек номиналды кернеуі бар төмен кернеуде, ол қалыпты түрде ашылуы және жабылуы мүмкін.

1.3 Алдын ала төленген есептегіш арнайы шығарылым

Алдын ала төленген есептегіштің арнайы шығарылымының номиналды жұмыс кернеуі Ue AC230/50Гц, ол (65% ~ 110%) Ue диапазонында қалыпты жұмыс істей алады. Ctrl өшірілгенде, автоматты ажыратқыш ашылуын 0,5 с ~ 2 с кешіктіреді. Алдын ала төленген есептегіштің арнайы шығарылымының электр схемасы

1.4 5-кестедегі көмекші контактілер мен дабыл контактілерінің номиналды мәні

Классификация

Дәстүрлі жылу ток (Ith)

Номиналды ток қашан

Айнымалы ток 400В Иә (AC-15)

Номиналды ток қашан

Тұрақты ток 220В Ie(DC-13)

Көмекші байланыс

0.4

0.15

Дабыл контактісі

0.3

0.15

а. Көмекші байланыс

б. Дабыл контактісі

Ажыратқыш қалыпты түрде ашылған және жабылған кезде дабыл контактілері әрекет етпейді, дабыл контактілері қалыпты ашылуы мен қалыпты жабылуы арасында бос өшіру немесе ақаулық өшірілгеннен кейін ғана ауысады.

2. Ажыратқыштарға арналған сыртқы керек-жарақ

2.1 Қозғалтқыштың жұмыс механизмі. Номиналды мән мен код 6-кестеде көрсетілген.

Санат/Үлгі	M1-63. 125. 250	M1-400. 630. 800. 1250
Құрылым түрі	Электромагнит	Мотор
Айнымалы ток кернеуінің коды	Айнымалы ток 50Гц, 230 В, 400	Айнымалы ток 50Гц, 230 В, 400
Тұрақты кернеу коды	DC110V, 220V	DC110V, 220V

ЕСКЕРТПЕ: Электрлік жұмыс механизмі бар автоматты ажыратқышты өшіргеннен кейін электрлік жұмыс механизмі ажыратқышты қайтадан ілулі етуі керек, содан кейін ол жабылуы мүмкін.

M1-63、100、225 электрлік жұмыс механизмінің (AC) ашылуы мен жабылуының принципті диаграммасы

M1-400、630、800、1250 электрлік жұмыс механизмінің (AC) ашылуы мен жабылуының принциптік диаграммасы

2.2 Қолмен жұмыс істейтін механизмді орнату өлшемдері 10-кестеде көрсетілген

M1-63~800 тұтқасын орнату тесігінің диаграммасы

Ажыратқыштың электрлік/қолмен жұмыс істейтін механизмінің жалпы биіктігі (мм)(12-кестеде көрсетілген)

Үлгі	Электр тоғының жалпы биіктігі жұмыс механизмі H	Орнату өлшемдері қолмен басқару механизмінің H
M1-63L	155	49
M1-63M/H	164	49
M1-100L	152	51
M1-100М/сағ	170	51
M1-225L	182	54
M1-225М/сағ	199	54
M1-400L/M/H	255	88
M1-630М/сағ	262	89
M1-800М/сағ	261	96
M1-1250H	290	103

M1 сериялы құйылған қорапты ажыратқышты жылдам таңдау кестесі

Сәйкес әріптер	Функция атауы	Модельге сәйкес функция
a	Модельдің ерекшеліктері	M1 қалыпты қорапты ажыратқыш
b	Кадрлық номиналды ағымдағы код	63A, 100A, 225A, 400A, 630A, 800A, 1250A
c	Сыну қабілетінің сипаттамасы код	L-стандартты бұзу түрі; М-екінші жоғары сыну түрі; H-жоғары сыну түрі
d	Жұмыс режимінің коды	Тұтқаны пайдалану үшін код жоқ; Электрлік жұмыс үшін P; Z бұрылу тұтқасының жұмысына арналған
e	Полюс	2-екі тірек; 3-үш тірек; 4-төрт тірек
f	Шығару аты	2 Электромагниттік босату; 3 Қосарлы босату
g	Аксессуар	00 Керек-жарақсыз 08 Дабыл контактісі 10 Шунтты босату 20 Көмекші контакт 30 Төмен кернеуді босату 40 Шунтты босату, Көмекші контакт 50 Шунтты босату, Төмен кернеуді босату 60 Қосалқы контактілердің екі жинағы 70 Көмекші контакт, Төмен кернеуді босату 18 Шунтты босату, Дабыл контактісі 28 Көмекші контакт, Дабыл контактісі 38 Төмен кернеуді босату, Дабыл контактісі 48 Шунтты босату, Көмекші контакт, Дабыл контактісі 58 Шунтты босату, Төмен кернеуді босату, Дабыл контактісі 68 Қосалқы контактілердің екі жинағы, Дабыл контактісі 78 Көмекші контакт, Төмен кернеуді босату, Дабыл контактісі 10Y алдын ала төленген есептегіш арнайы шығарылым 40Y Алдын ала төленген есептегіш арнайы шығарылым, Көмекші контакт 50Y Алдын ала төленген есептегіш арнайы шығарылым, Көмекші контакт, Төмен кернеуді босату 18Y Алдын ала төленген есептегіш арнайы шығарылым, Дабыл контактісі 48Y Алдын ала төленген есептегіш арнайы шығарылым, Көмекші контакт, Дабыл контактісі 58Y Алдын ала төленген есептегіш арнайы шығарылым, Төмен кернеуді босату, Дабыл контактісі
h	Қолданба	Тарату коды жоқ; 2 қозғалтқышты қорғау үшін
i	Кәдімгі өнімдер	Код жоқ; Мөлдір қаптама өнімдері үшін T
j	Ток күші	10、16、20、25、32、63、80、100、125、160、180、200、225、250、315、350、400、78000 00, 1250

Мысал: M1-100L / 33102 63A М1 типті құйылған қорапты ажыратқышты білдіреді, жақтаудың номиналды тогы 100А, ажырату сыйымдылығы стандартты түрі, тұтқаның жұмысы, 3 полюс, қос босату, шунтрелесі бар, қозғалтқышты қорғау үшін, номиналды ток 63А .

Таңдау, орнату, пайдалану өнім нұсқаулығына немесе тиісті ұлттық стандарттарға сәйкес болуы керек.

Ескертпе: 4P ажыратқышының N-полюсті түрі A-түріне, B-түріне бөлінеді, бұл Btype үшін әдепкі мәндері көрсетілмеген.
