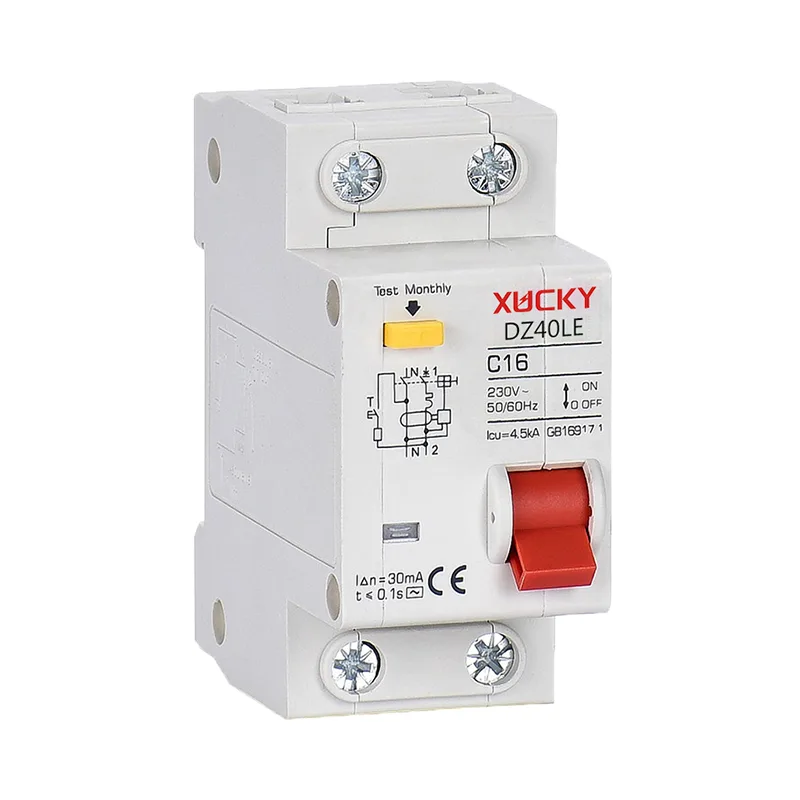

DZ 40LE RCBO

DZ40LE Қалдық ажыратқышы xucky-ден жақсарды, ішкі электр тізбегінен бастап интеграцияланған тізбекті қабылдайды, нәтиже жоғары және сенімді! DZ40LE RCBO (фазалық сызық + бейтарап сызық + Бейтарап сызық + ағып кету + кернеудің үстіңгі қабаты), ағып кетуді қорғау, ағып кетуді қорғау, ағып кетуді қорғау, аз мөлшердегі электр тізбегіне және судың шамадан тыс және қысқа тізбегіне дейін.

Сұрау жіберу

Өнім Сипаттамасы

DZ40LE RCBO

Қолдану аясы

DZ 40LE RCBO сонымен қатар, электр жабдықтарын және жарық сызықтарын, әсіресе, өндірістік және коммерциялық жарықтандырудың дистрибутивтері үшін де, сөндіреді. Жердің ағып кету қосқышы MCB-де аз мөлшерде, жоғары сыну қабілеті бар; NULLL LINE және LIVE LINE бір уақытта кесіледі, ал тірі сызық өзгерген жағдайда электр ағып кету ажыратқышы ағып кетуден қорғайды. Электрондық ағып кетудегі сүзгі шамадан тыс вольтты қорғаныс, лезде кернеуден (жарықтандыру, басқа жабдықтың араласуы) және лезде ток (мысалы, сыйымдылық сызығы сияқты) кез-келген қолайсыздықтың алдын алады. Электр ағып кету ажыратқышы GB16917.1 стандарттарына сәйкес келеді және басқалары.

Қалыпты жұмыс және орнату шарттары

■ қоршаған орта температурасы: -5 ℃ ~ + 40 ℃, ал күнделікті орташа температура + 35 ℃-ден аспайды.

■ Биіктік 2000м-ден аспайды.

■ Атмосфералық салыстырмалы ылғалдылық + 40 ℃ температурадағы температурада 50% -дан аспайды, төмен температурада салыстырмалы ылғалдылық жоғарылайды. Мысалы, + 20 ℃ 90% үшін. Гельдің бетіндегі температураның өзгеруіне және тиісті шараларды қабылдаңыз.

■ Ластану деңгейі - 2.

■ Электромагниттік орта - бұл қоршаған орта B.

■ Сыртқы магнит өрісі аудандық ажыратқыш қондырғысының маңында геомагниттік өрістің 5 еседен аспайды.

■ Ол тарату қорабына, қуатты тарату шкафына немесе стандартты рельспен орнатылған (TH35-7.5).

■ Орнату тік орнатуды, әдетте, орнату жазықтығының және тік жазықтық ± 5 ° аспайды, дескриптор қосулы болып табылады.

■ Орнату сайты едәуір әсер етпестен және дірілсіз және қауіпті (жарылғыш) медиа және жаңбыр мен қарға түспей.

■ Орнату категориялары: ⅱ, ⅲ деңгей.

Техникалық параметрлер

Улгі	Dz40LE
Қорғау түрі	Айнымалы ток түрі (RCBO)
Номиналды ток	6-63а
Номиналды жұмыс кернеуі	230V / 400V айнымалы
Сақтандыру кернеуі:	500V
Номиналды қалдық жұмыс істеп тұрған ток	30Ма
Электр өмірі	2000
Механикалық өмір	8000
Сыйымдылығы:	4.5Ка
Сапар индикаторы: DZ Outple Rise сөндіргішінің ағып кету сөндіргішінде жұмыс істеп тұрған сапар индикаторы, ағып кеткен кезде, ақаулар кезінде терезе түссізден қызылға ауысады
Сым:	6 ~ 63а, 25 мм және одан төмен сымдарға қосыла алады
Стандарт	IEC61009-1 / GB16917.1
Куәлік	CCC, CB
Сипаттама сипаттамалары:	С-типті қисық, әдеттегі жүктеме және тарату кабельдерін қорғау, лезде саяхат ауқымы (5 ~ 10)

Ағымдағы баға (A)	Бұрау	Номиналды момент (н.М)	Ultimate Morque (N.M)	Стандартты момент (н.м)
6-40	М5	2.5	4.5	2.0

Негізгі техникалық параметрлер

Улгі	Полюс	Номиналды ток (A)	Номиналды ток (A)			Толтыру түрі
			Кернеу (v)	Қысқа тұйықталу қабілеті (A)	кос
DZ 40LE-63	1p + n	6,10,16,20,25,32,40,83	230	4500	0.65-0.7	C

Бағаланған қалдық жұмыс істеп тұрған ток: 30МА; Номиналды қалдық есепсіз ағымдағы ток: 15МА; Номиналды қалдық жасау және сыну қабілеті: 2000А; Ағып кету әрекеті уақыты: ≤ 0.1s; Идентификациялық кернеумен қамтамасыз ету: UIMP = 4KV; Кешіктіру әрекеті сипаттамалары: (кестені қараңыз)

Толтыру түрі	Номиналды ток (A)	Тестілеу	Уақытты орнатыңыз	Уақытты орнатыңыз	Келешегі нәтиже
C	≤63	1.13LN	Суық	t≥1h	Тырыс емес
	≤63	1.45LN	Ыстық	t <1h	Азаптау
	≤32	2.55LN	Суық	1s <60s	Азаптау
	≤32	2.55LN	Суық	1s	Азаптау

Лезде әрекетке тән

Толтыру түрі	Толтыру түрі (A)	Бастапқы күй	Уақытты орнатыңыз	Болашақ нәтиже
C	5LN	Суық	t≤0.1s	1.2
C	10ln	Суық	t≤1h	2.0

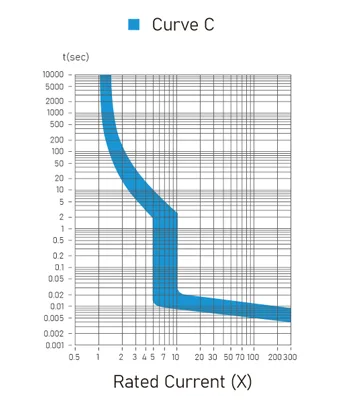

Сипаттамалық қисық сызық - С типі

DZ40LE RCBO

Құрылым және жұмыс принципі

DZ40LE қалдық ыдысы ажыратқыш - бұл электронды ағып кету ажыратқышы. Бұл бір фазалы тізбекке арналған миниатюралық ағып кету ажыратқышы, бір фазалы тізбекке арналған, үлкен сыйымдылығы және шағын мөлшері бар, ресурстар мен пайдаланушыларды орнатуға арналған кеңістікті сақтау.

Электрлік ағып кету ажыратқышы, негізінен контакті, корпус, жұмыс механизмі, электромагниттік жүйе, электромагниттік жүйе, таратқыш құрылғы, доғаны сөндіру құрылғысы, нөлдік реттелетін трансформатор, электронды дискриминациялы басқару және басқа да бөліктер және басқа да бөліктер. Жердің ағып кету қосқышы шамадан тыс жүктеме, қысқа тұйықталу және ағып кету функциялары бар.

Жердің ағып кетуінің жұмыс принципі

Шамадан тыс жүктемеден қорғау: шамадан тыс жүктеме пайда болған кезде, биметал құлыпты іліп қоюға, тізбекті қорғауға арналған ажыратқышты жасауға мүмкіндік береді;

Қысқа тұйықталудан қорғау: Қысқа тұйықталу ақаулары пайда болған кезде, электромагниттік катушкалар күшті магнит өрісін жасайды, ядро ажыратқышты тез ашады, ажыратқышқа айналдыруға мүмкіндік береді (0,1) және әрекетті қорғау;

Ағып кетуден қорғау: Қорғаныс тізбегінде ағып кету ақаулығы болса, нөлдік реттіліктің ағымдық қосындысы нөлге тең болған кезде, ток реттеледі.
