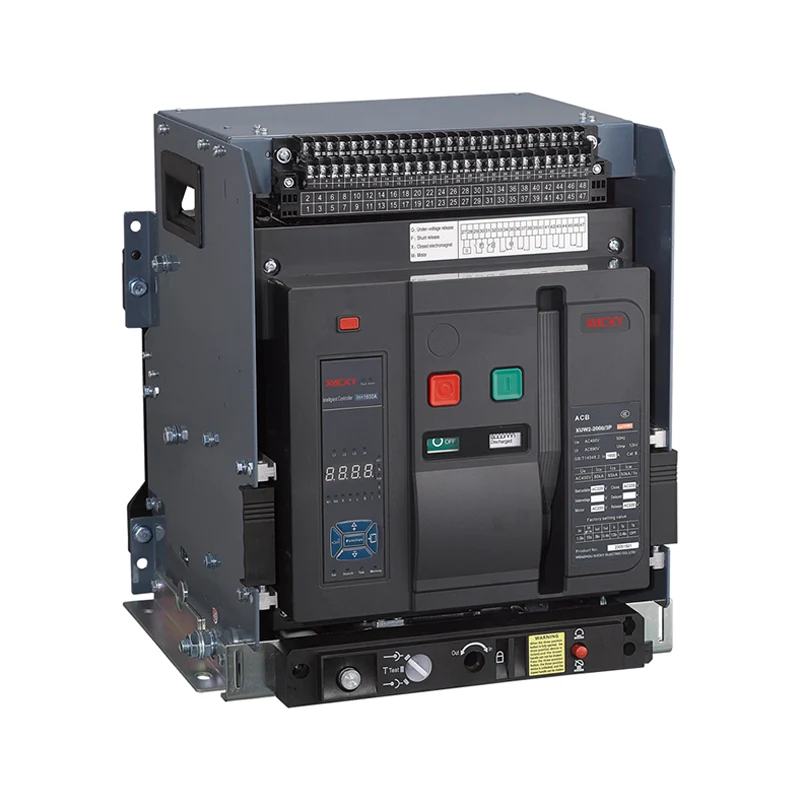

XUCKY ElectricXUW1 ауа сөндіргішіЭлектрлік өрттің алдын алу тығыз өнеркәсіптік және коммерциялық орталарда маңызды мәселеге айналған кезде, қазіргі заманғы электр қауіпсіздігін жоспарлауда көбірек сілтеме жасалуда. Өндіріс қабаттары, тарату орталықтары және көпқабатты ғимараттар сияқты нысандарда электр ақаулары тез өршуі мүмкін, бұл жылдам оқшаулау мен жүйе тұрақтылығын тәуекелді және тоқтап қалу уақытын азайту үшін маңызды етеді.
Жабдық құрылымына ғана назар аударудың орнына, нақты электрлік ауытқулар орын алған кезде қорғаныс жүйелерінің әрекетін түсіну маңыздырақ. Ауа сөндіргіші ақауды анықтау логикасын, жылдам үзу мүмкіндігін және электр тогының бұзылуының түрі мен ауырлығына байланысты әр түрлі жауап беретін қабатты қорғаныс параметрлерін біріктіретін осы операциялық шындықтың айналасында жасалған.
Электрлік өрттер сирек бір күрт ақаудан басталады. Олар әдетте тізбектердегі біртіндеп кернеуден немесе уақыт өте келе жиналатын байқалмайтын ауытқулардан дамиды.
Көптеген орта және ірі масштабты электр тарату жүйелерінде келесі жағдайлар жиі әсер етеді:
- Жабдықты бір уақытта шамадан тыс пайдаланудан туындаған шамадан тыс жүктеме
- Оқшаулаудың бұзылуы немесе сымдардың істен шығуына байланысты қысқа тұйықталу
- Күтпеген ток жолдарын тудыратын жерге тұйықтаулар
- Басқару тұрақтылығына әсер ететін төмен кернеу жағдайлары
- Жергілікті жылуды тудыратын бос қосылымдар
Осы жағдайлардың әрқайсысы жылудың жиналуын тудыруы мүмкін және қорғаныс реакциясы кешіктірілсе, оқшаулаудың тұтану қаупі айтарлықтай артады.
Бұл контексте жылдам және таңдамалы ажырату қосымша функциядан гөрі негізгі талапқа айналады.
XUW1 ауа сөндіргіші көп қабатты анықтау және үзу жүйесі айналасында құрылымдалған. Бір реттелген жолмен әрекет етудің орнына ол ағымдағы түріне, шамасына және ұзақтығына негізделген қорғаныс әрекетін реттейді.
Қорғаныс жүйесі негізінен мыналарды қамтиды:
- Тұрақты шамадан тыс жүктемелерден ұзақ кідірістерден қорғау
- Аралық ақаулар үшін қысқа мерзімді қорғаныс
- Қатты қысқа тұйықталуларға лезде жауап беру
- Ағып кетуге байланысты қауіптерді жерге тұйықтауды анықтау
Бұл кезеңдер шамалы ауытқулар қажетсіз өшірулерді тудырмауы үшін бірге жұмыс істейді, ал күрделі ақаулар дереу оқшауланады.
Қазіргі тарату желілері көбінесе құрылғылар арасындағы байланысты қажет етеді. Ажыратқыш операторларға жүктеме сипаттамаларына негізделген қорғаныс шегін анықтауға мүмкіндік беретін реттелетін параметрлер мен бақылау функцияларын қолдайды. Бұл бейімделушілік ауруханалар, деректер орталықтары және өндірістік желілер сияқты маңызды орталарда үздіксіздікті сақтауға көмектеседі.
Бұл кезеңде ауа сөндіргішінің рөлі, әсіресе зардап шеккен бөлікті оқшаулау үшін бірнеше ажыратқыштар арасындағы таңдамалы үйлестіру қажет жүйелерде айқынырақ болады.
Қорғаудың нақты әлемдегі қауіпсіздікке қалай айналатынын түсіну үшін жауап әрекетін практикалық нәтижелерге бөлу пайдалы.
| Электр ақауының түрі | Анықтау әдісі | Бұзғыштың жауабы | Қауіпсіздік нәтижесі |
| Шамадан тыс жүктеме | Уақыт өте келе ток номиналды шегінен асып түседі | Ұзақ кешіктірілген сапар | Кабельдердің қызып кетуіне жол бермейді |
| Қысқа тұйықталу | Токтың кенеттен жоғары көтерілуі | Жедел сапар | Доғаның және өрттің тұтану қаупін тоқтатады |
| Жерге тұйықтау | Ағып кету тогын анықтау | Басқарылатын ажырату | Соққы мен өрт қаупін азайтады |
| Төмен кернеу | Кернеудің төмендеуін бақылау | Іске қосылған босату | Жабдықтың тұрақтылығын қорғайды |
Бұл деңгейлі жауап құрылымы бір өлшемді өшіруден гөрі әртүрлі ақау түрлерінің сәйкес уақытпен өңделуін қамтамасыз етеді.
Заманауи инфрақұрылымда электр тарату бір бөлме немесе жүйемен шектелмейді. Оның орнына ол бірнеше қабаттарды, біріктірілген автоматтандыру жүйелерін және үздіксіз жұмыс істейтін жабдықты қамтиды.
Биік ғимараттарда қуат көтергіштер арқылы тігінен таратылады. Бір секциядағы ақау тез оқшауланбаса, бірнеше қабатқа әсер етуі мүмкін. Ауа сөндіргіші сияқты құрылғы ақауларды локализациялауға көмектеседі, кең тараған үзіліс немесе каскадты ақаулар қаупін азайтады.
Өндірістік орталарда кенеттен өшірулер электр ақауларының өзі сияқты кедергі келтіруі мүмкін. Сондықтан қорғаныс жүйелері жылдам және таңдаулы болады деп күтілуде. Бұл тепе-теңдік қауіпсіздікке басымдық бере отырып, жұмыс үздіксіздігін сақтау үшін өте маңызды.
Қорғаныс қисықтарын дәл баптау мүмкіндігі инженерлерге бекітілген болжамдарға сүйенбей, сөндіргіш әрекетін нақты жүктеме профильдерімен сәйкестендіруге мүмкіндік береді.
Электрлік қорғаныс жабдығы қалыпты жағдайда да, экстремалды жағдайларда да тұрақты жұмыс істеуі керек. Осы себепті дизайнды тексеру әдетте IEC 60947-2 және GB 14048.2 сияқты халықаралық мойындалған стандарттарға сәйкес келеді.
Тестілеу процесі әдетте мыналарды қамтиды:
- Тұрақты жүктеме кезінде термиялық төзімділікті сынау
- Қысқа тұйықталу үзілістерінің өнімділігін тексеру
- Механикалық төзімділік циклдік сынақтары
- Температура мен ылғалдылықтың өзгеруі кезінде қоршаған ортаға бейімделуді тексереді
- Оқшаулау және диэлектрлік беріктігін бағалау
Бұл сынақтар жоғары ылғалдылық немесе биіктіктегі қондырғылар сияқты қоршаған орта жағдайлары өзгерсе де өнімділіктің тұрақты болуын қамтамасыз етеді.
The XUW1 ауа сөндіргішіосы талаптарды ескере отырып әзірленген, әсіресе жоғары ток диапазондары бар 660В–690В жүйелеріне дейін жұмыс істейтін тарату желілері үшін.
Бақыланатын зертханалық жағдайларда электр жүйелері орнатылмайды. Олар температурада, шаң әсерінен және ылғалдылық деңгейінде әр түрлі болатын орталарда жұмыс істеуі керек.
Әдеттегі операциялық параметрлерге мыналар жатады:
- Қоршаған орта температурасының диапазоны -5°C және +40°C
- 2000 метрге дейінгі биіктік
- конденсацияланбаған жағдайда салыстырмалы ылғалдылық 90% дейін
- Өндірістік орталар үшін қолайлы қорғаныс деңгейі
- Бекітілген немесе тартпа түріндегі конфигурациялардағы орнату икемділігі
Бұл параметрлер қала инфрақұрылымында немесе шалғайдағы өнеркәсіптік аймақтарда болсын, орналасу айырмашылықтарына қарамастан қорғаныс әрекетінің тұрақты болуын қамтамасыз етеді.
Сонымен қатар, байланысқа дайын интерфейстер заманауи электр желілерін орталықтандырылған басқару стратегияларын қолдайтын автоматтандырылған бақылау жүйелеріне біріктіруге мүмкіндік береді.
Практикалық әрекетті жақсырақ түсіну үшін тарату шкафындағы жеңілдетілген сценарийді қарастырыңыз:
- Қозғалтқыш жүктемесі номиналды токтан бірте-бірте артады
- Ажыратқыш тұрақты шамадан тыс жүктеме жағдайын анықтайды
- Ұзақ кешіктірілген қорғаныс уақыт циклін бастайды
- Жүктеме сақталса, басқарылатын сапар орындалады
- Селективті координацияның арқасында жақын орналасқан тізбектер әсер етпейді
Қысқа тұйықталуды қамтитын басқа сценарийде:
- Токтың кенеттен көтерілуі анықталды
- Миллисекунд ішінде лездік қорғаныс іске қосылады
- Доғаның пайда болуы тұрақты жылу пайда болғанға дейін үзіледі
- Қуат тек зардап шеккен тармаққа ғана беріледі
Бұл жауап үлгілері қабатталған қорғаныс логикасы электрлік өрттің өршу ықтималдығын қалай төмендететінін көрсетеді.
Электр инфрақұрылымы автоматтандырылған сайын, қорғаныс құрылғылары бұдан былай дербес құрамдас бөліктер болып табылмайды. Олар енді бақылау жүйелерімен, қашықтан басқару платформаларымен және болжамды техникалық қызмет көрсету құралдарымен өзара әрекеттеседі.
Ауа сөндіргіші байланыс мүмкіндігі мен конфигурацияланатын қорғаныс параметрлерін ұсына отырып, бұл ауысуды қолдайды. Бұл жүйе дизайнерлеріне статикалық жобалау жорамалдарынан гөрі электрлік қорғаныс әрекетін нақты уақыттағы операциялық деректермен теңестіруге мүмкіндік береді.
Күрделі электр желілеріндегі электрлік өрттің алдын алу ақаулардың қаншалықты тез және дәл анықталатынына және оқшауланғанына байланысты. Қабатты қорғау логикасы, бейімделетін конфигурация және стандартталған сынақ сәйкестігі арқылыXUW1 ауа сөндіргішіталап ететін орталарда тарату қауіпсіздігін сақтауда құрылымдық рөл атқарады. XUCKY Electric-тің кеңірек инженерлік көзқарасы аясында ол өнеркәсіптік және көп қабатты қолданбалардағы заманауи электрлік қауіпті жағдайларға практикалық жауап береді.
