JN17-12 Аралас жерге қосқыш

XUCKY Electric брендінің Jn17-12 аралас жерге қосқышы - бұл компания халықаралық озық технологияны қолдана отырып әзірлеген және жасаған жаңа ажыратқыштар. JN17-12/40 (ескі түрі - JN15-12/40) сериялы ішкі жоғары вольтты жерге қосқыш - бұл ESI түріне сәйкес жаңа дизайн және жақсартылған өнім, құрылымы құрастырылған, 3-10 кВ электр қуатымен жұмыс істейді. , Үш фазалы, айнымалы ток 501601Гц, HV тарату құрылғыларының әртүрлі түрлерімен және жерге тұйықтаудан қорғаумен қолдау. Ол GB1985-2004 және IEC129 стандартына сәйкес келеді.

Сұрау жіберу

Өнім Сипаттамасы

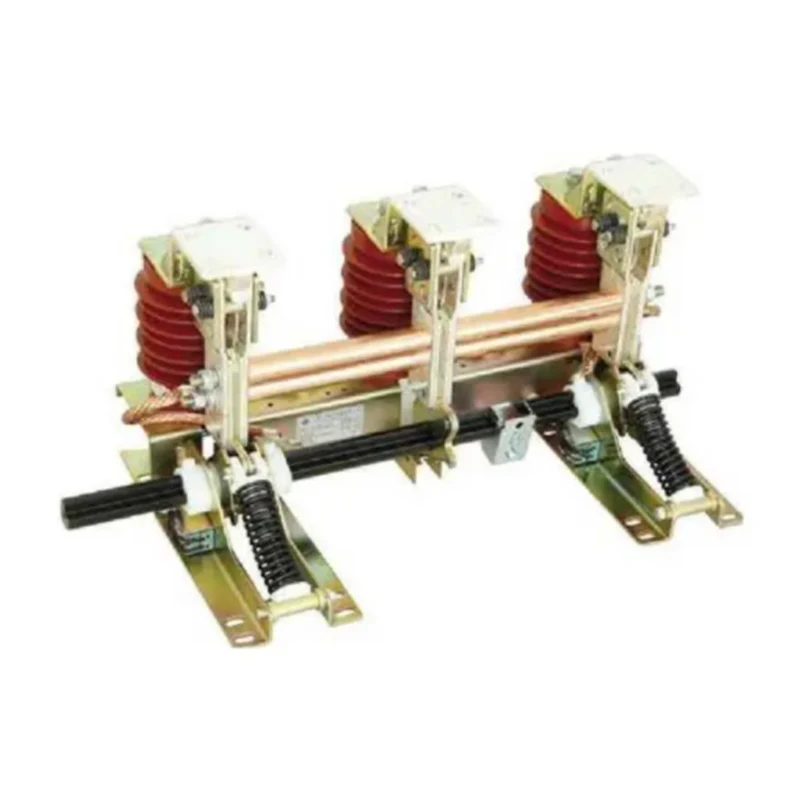

JN17-12 аралас жерге қосқыш өнім анықтамасы

Jn17-12,40 Combined Grounding Switch

Кіріспе

JN17-12 сериялы ішкі жоғары вольтты жерге қосу қосқышы - бұл ESI түріне сәйкес жаңа дизайн және жетілдірілген өнім, құрылымы 3-10 кВ, үш фазалы, айнымалы ток 501601 Гц электр жүйесіне жарамды, әр түрлі қолдау. ЖҚ тарату құрылғылары мен жерге тұйықтаудан қорғау. Ол GB1985-2004 және IEC129 стандартына сәйкес келеді.

JN17-12 аралас жерге қосқыштың жұмыс жағдайы

1. Қоршаған орта температурасы: -10°C 一+40°C

2. Алитуда: 1000 м Исенсор биіктігі: 140 мм)

3. Салыстырмалы ылғалдылық: тәуліктік орташа салыстырмалы ылғалдылық w 95% Айдағы орташа салыстырмалы ылғалдылық w <90%

4. Жер сілкінісінің қарқындылығы: w 8 градус

5. Ластану дәрежесі: II

JN17-12 аралас жерге қосқыштың негізгі техникалық параметрлері

	Элемент	Бірлік	Деректер
	Номиналды кернеу	К.В	12
	Номиналды қысқа уақытқа төзімді ток (жылу тұрақтылығы)	THE	40
	Номиналды қысқа тұйықталуға төзімділік уақыты	S	4
	Номиналды қысқа тұйықталу тогы	THE	100
	Номиналды шыңға төзімді ток (динамикалық тұрақтылық)	THE	100
Номиналды оқшаулау деңгейі	Номиналды қысқа мерзімді қуат жиілігі кернеуге төтеп береді	К.В	42
Номиналды оқшаулау деңгейі	Найзағайдың номиналды импульсіне төзімді кернеу	К.В	75
	Машинаның қызмет ету мерзімі	уақыт	2000

JN17-12/40жерге қосқыш (ES-10/31.5) Контур және орнату өлшемі

Jn17-12,40 Combined Grounding Switch

Мыс терминал блогы

Jn17-12,40 Combined Grounding Switch

Тесіктердің орналасу диаграммасы

Jn17-12,40 Combined Grounding Switch

Техникалық сипаттама	E	F	G	H	D
JN17-12/40-210	210	50	185	655	516
JN17-12/40-220	220	50	185	675	536
JN17-12/40-230	230	50	85	695	556
JN17-12/40-250	250	50	185	735	596
JN17-12/40-275	275	50	210	810	646

Тапсырыс жазбалары өнім сипаттамасын, тіректер арасындағы орталық қашықтықты, егер электрлік дисплей құрылғысы маған дисплей түрі қажет болса немесе қажет емес болса көрсетіңіз Тапсырыс беру кезінде жұмсақ сілтеме ұзындығына назар аударыңыз (қалыпты L=250мм).
