Ажырату қосқышы және жерге қосқышы бар FZRN61 жүктемені ажырату қосқышы

Ішкі айнымалы ток жоғары вольтты миниатюрленген вакуумдық жүктемені ажыратқыш

• 3 фаза

• 3 жұмыс орны

• біріктірілген

• ажыратқышы және жерге қосқышы бар

• оңға/солға жұмыс, төңкерілген орнату қолжетімді

Ажырату қосқышы және Жер қосқышы бар FZRN61 жүктемені ажырату қосқышына шолу

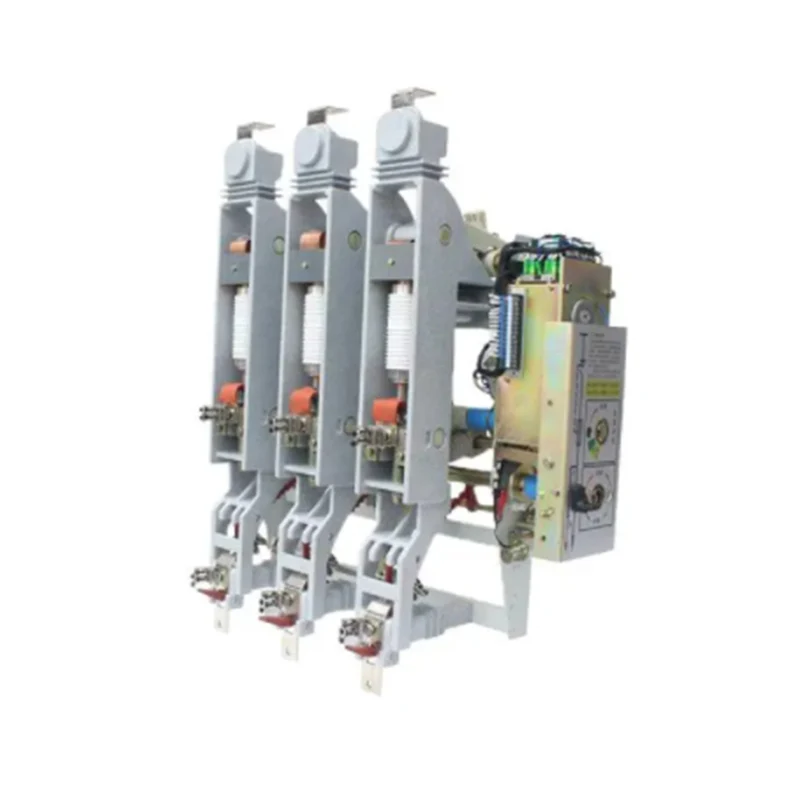

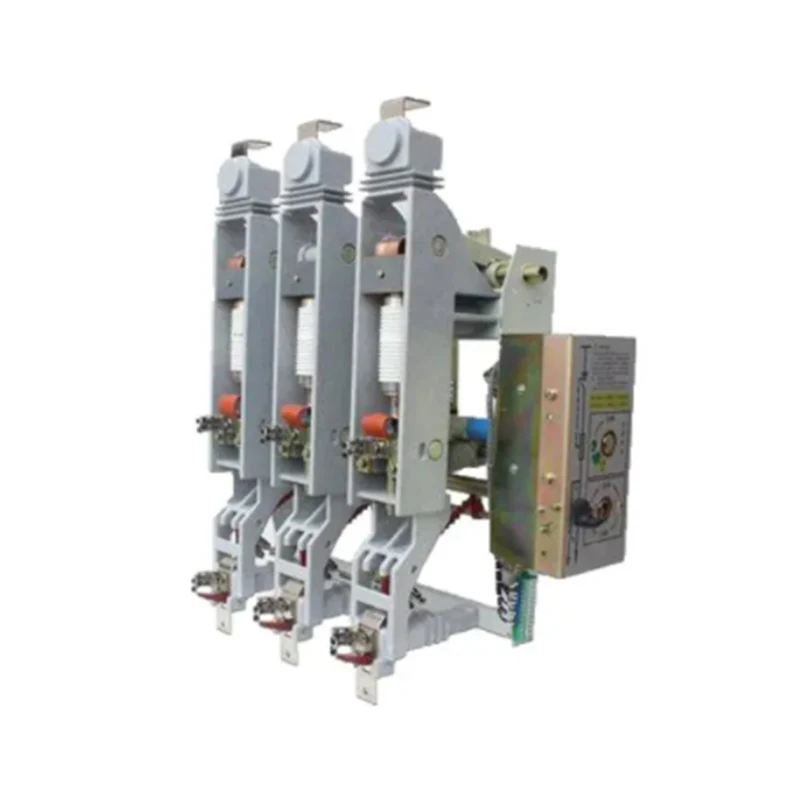

• FZN61-12DG/630-20 және FZN61-12DG/1250-25 жабық айнымалы ток жоғары вольтты миниатюрленген вакуумдық жүктеме ажыратқыштары номиналды кернеуі 12 кВ және номиналды жиілігі 50 Гц болатын үш фазалы жоғары вольтты ажыратқыш жабдық болып табылады, жүктеме токтарын ауыстыру үшін қолданылады. , тұйық контурлық ток, бос трансформатор және кабельді зарядтау тогы және қысқа тұйықталу тогын жасаңыз. Үстіңгі жағында ажыратқышпен және төменгі жағында жерге қосқышпен жабдықталған үш позициялы шағын вакуумдық жүктемені ажыратқыш қысқа тұйықталу токына төтеп бере алады.

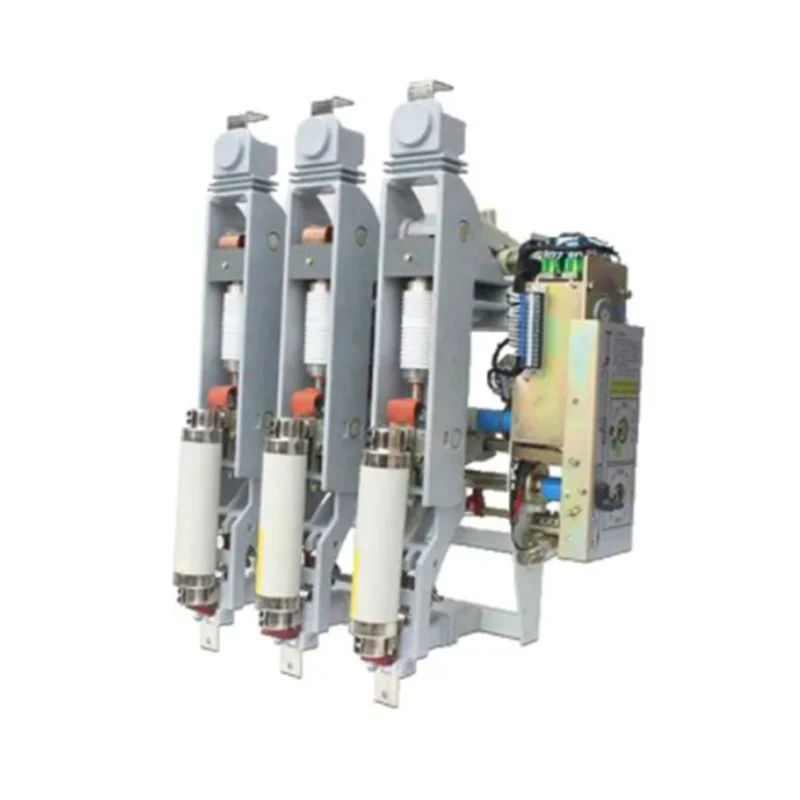

• FZRN61-12DG/200-31,5 айнымалы ток жоғары вольтты миниатюрленген вакуумдық жүктемені ажырату қосқышы-сақтандырғыштың комбинациясы үй ішіндегі жоғары вольтты ажыратқыш жабдығы, FZRN61-12DG миниатюрленген жүктеме ажыратқышы және SLAJ-12 (XRNT-10) жоғары вольтты токты шектейтін комбайндар. сақтандырғыш. Ол қысқа тұйықталу тоғына дейін кез келген токты үзе алады; жүктемені ажырату қосқышы жұмыс тогын бұзады, сақтандырғыш токты бұзады, ал қосылыс жұмыс тогы мен толық қысқа тұйықталу тогы арасындағы кез келген токты үзеді. Бұл ретте сақтандырғыш өзінің соққысы арқылы жүктемені ажыратқышты ашады.

Ажырату қосқышы және Жер қосқышы бар FZRN61 жүктемені ажырату қосқышының түрі сипаттамасы

Пайдалану шарттары

• Қоршаған ортаның температурасы: -30℃~+40℃;

• Биіктігі: ≤1000м; 3000 м жоғары теңшеуге болады;

• Салыстырмалы ылғалдылық: орташа тәуліктік ≤95%, айлық орташа ≤90%;

• Жер сілкінісінің қарқындылығы: ≤8 градус;

• Өрт және жарылыс, химиялық коррозия және қатты діріл қаупі жоқ орындар;

• Ластану дәрежесі: II.

Техникалық параметрлер және өнімділік

Өнімді құрастыруды талдау сызбасы

1. жоғарғы розетка 2. ажыратқыш 3. оқшаулағыш негіз 4. икемді қосылым 5. жоғарғы сақтандырғыш ұстағыш 6. сақтандырғыш 7. төменгі сақтандырғыш ұстағыш 8. өшіру тақтасы 9. төменгі розетка 10. металл жақтау 11. вакуумдық сөндіргіш 12. серіппелі механизм 13. 14. жерге қосқыш

Өнімнің құрылымымен таныстыру

• Вакуумдық ажыратқыш жүктемені ажыратқыш модульдік өнім болып табылады; жақтау құрылымы: ықшам құрылым, біріктірілген ажыратқыш, вакуумдық жүктеме ажыратқышы, сақтандырғыш, жерге қосқыш тұтас жоғары өнімді жоғары вольтты электр өнімдері.

• Шағын өлшем: ашық және жабық күйдегі ені: вакуумдық жүктемені ажырату қосқышының ені ≤299мм.

• Жоғары параметрлер: вакуумдық жүктеме ажыратқышының номиналды тогы 1250А дейін; қосқыш-сақтандырғыш комбинациясы блогының номиналды тогы 200А дейін, ол 2000кВА трансформаторды қорғай алады.

• Кіріс желіні ажырату қосқышы жерге қосқышпен байланысты. Жерге қосқыш ашылғаннан кейін кіріс желіні ажырату қосқышы сол әрекетте жабылады.

• Ашылғаннан кейін көрінетін сынығы бар айналмалы ажыратқыш.

• Дұрыс жұмыс істемеу үшін вакуумдық ажыратқыш жүктеме ажыратқышы мен ажырату (жер) қосқышы арасында механикалық блокировка бар. Ажырату қосқышы жабылғаннан кейін вакуумдық жүктемені ажыратқышты жабуға болатынына көз жеткізіңіз; ажыратқышты вакуумдық жүктеме ажыратқышы ашылғаннан кейін ғана ашуға болады.

• Жүктемені ажырату қосқышы электрлік жұмыс механизмімен жабдықталуы мүмкін, ол электрлік және қолмен, қашықтан басқаруды жүзеге асыра алады.

• Қосымша көмекші қосқыш, шунт және асқын токты босату.

• Вакуумдық жүктемені ажырату қосқышының ашылу және жабылу жылдамдығы қолмен жұмыс істеуге әсер етпейді.

• Қате жұмыс істеуге қарсы механизм жоғары вольтты жабдықтың толық жиынтығының «бес алдын алу» талаптарына жауап береді.
