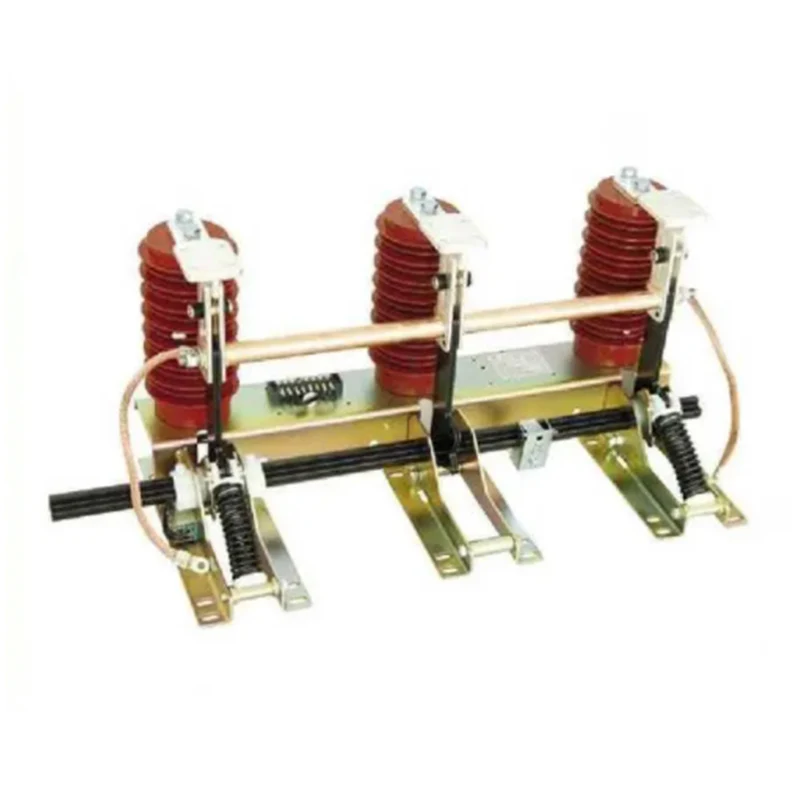

JN15-24 сериялы жерге қосқыш

XUCKY Electric - Қытайдағы кең ауқымды Earth Switch өндірушісі және жеткізушісі. Біз көптеген жылдар бойы модульдік электр терминалдық жабдықтарына мамандандық. JN15-24 сериялы жерге қосқыш - бұл жаңа дизайн және JNl5 типінде 20-24 кВДж үш фазалы, айнымалы ток 50(60)Гц электр жүйесіне сәйкес, орнату өлшемін өзгертусіз жақсартылған, әртүрлі HV тарату құрылғыларымен қолдау көрсету және басқалар. жерге қосудан қорғау. Ол GB1985-2004 және IEC129 стандартына сәйкес келеді.

Сұрау жіберу

Өнім Сипаттамасы

JN15-24 сериялы жерге қосу қосқышының өнім анықтамасы

Jn17-12,40 Combined Grounding Switch

Орнату сызбасы және тесіктердің орналасу схемасы

Jn17-12,40 Combined Grounding Switch

Тесіктердің орналасу диаграммасы

Jn17-12,40 Combined Grounding Switch

Өнім үлгісі	E	F	G	H	D	C
JN15-24/31.5-210	210	75	160	655	516
JN15-24/31,5-22O	220	75	160	735	536
JN15-24/31,5-23O	230	75	160	810	556	96
JN15-24/31,5-25O	250	75	160	810	596	96
JN15-24/31.5-275	275	75	185	810	646	96

JN15-24 сериялы жерге қосқышты енгізу

JN15-24 үй-жайды жерге қосу қосқышы жаңа дизайн және Jnl5 типті орнату өлшемін өзгертусіз жетілдірілген.20-24КВДжүш фазалы, айнымалы ток 50(60)Гц электр жүйесіне, HV тарату құрылғыларының әртүрлі түрлерін қолдауға және жерге тұйықтаудан қорғау ретінде жарамды. . Ол GB1985-2004 және IEC129 стандартына сәйкес келеді.

Жұмыс жағдайы

1. Қоршаған орта температурасы: -10X ~ +40°C ;

2.Биіктігі: В 1000м

3.Салыстырмалы ылғалдылық: Тәуліктік орташа салыстырмалы ылғалдылық w 95%;

Айлық орташа салыстырмалы ылғалдылық w 90沧

4.Жер сілкінісінің қарқындылығы: w 8 градус;

5. Ластану класы: II

JN15-24 сериялы жерге қосқыштың негізінен техникалық параметрлері

	Элемент	Бірлік	Деректер
	Номиналды кернеу	К.В	24
	Номиналды қысқа уақытқа төзімді ток (жылу тұрақтылығы)	THE	31.5
	Номиналды қысқа тұйықталуға төзімділік уақыты	S	4
	Номиналды қысқа тұйықталу тогы	THE	80
	Номиналды шыңға төзімді ток (динамикалық тұрақтылық)	THE	80
Номиналды оқшаулау деңгейі	Номиналды қысқа мерзімді қуат жиілігі кернеуге төтеп береді	К.В	65
Номиналды оқшаулау деңгейі	Найзағайдың номиналды импульсіне төзімді кернеу	К.В	95
	Өмір механизмі	уақыт	2000
