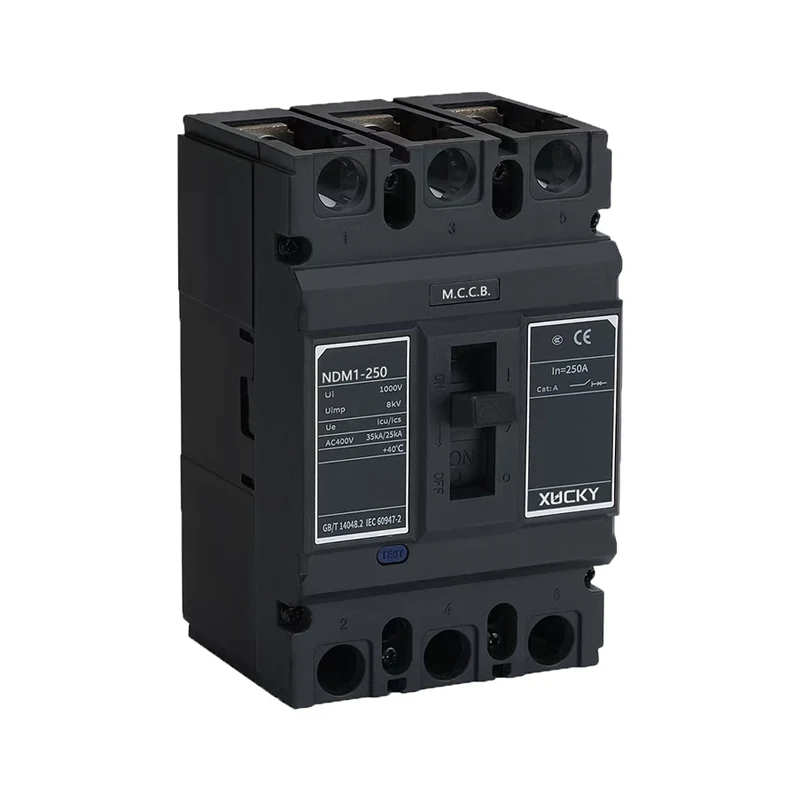

NDM1 құйылған корпусты ажыратқыш

XUCKY NDM1 құйылған корпус сөндіргіші (NDM1, бұдан әрі - MCCB) - халықаралық озық технологияны пайдалана отырып, компания әзірлеген және әзірлеген жаңа ажыратқыштар. Ажыратқыштар келесі сипаттамаларға ие: ықшам өлшем, жоғары ажырату қабілеті, доғаның қысқа қашықтығы және шайқауға төзімділігі, құрлықта немесе кемелерде қолданылатын тамаша өнім. Ажыратқыштың номиналды оқшаулау кернеуі 800 В (NDM1-63 үшін 500 В), ол қуатты тарату және тізбек пен қуатты қорғау үшін айнымалы ток 50 Гц / 60 Гц, номиналды жұмыс кернеуі 690 В және номиналды ток 1250 А тарату желісіне жарамды. жабдықтың шамадан тыс жүктелу, қысқа тұйықталу, төмен кернеу және басқа ақаулар салдарынан зақымдануынан. Сондай-ақ қорғаныс үшін тізбектердің сирек түрлендіруі және қозғалтқыштың сирек іске қосылуы және шамадан тыс жүктеме, қысқа тұйықталу, кернеудің төмендеуі.

Сұрау жіберу

Өнім Сипаттамасы

Қолдану аясы

XUCKY NDM1 құйылған қорапты ажыратқыш (NDM1, бұдан әрі MCCB) — халықаралық озық технологияны пайдалана отырып, компания әзірлеген және жасаған жаңа автоматты ажыратқыштар. Ажыратқыштар келесі сипаттамаларға ие: ықшам мөлшері, жоғары сыну қабілеті, жоғары сыну қабілеті, қысқа қашықтықтағы қашықтықтан және шайқаңыз, бұл жерлерде немесе кемелерде қолданылатын тамаша өнімдер. Ажыратқыштың номиналды оқшаулау кернеуі 800 В (NDM1-63 үшін 500 В), ол қуатты тарату және тізбек пен қуатты қорғау үшін айнымалы ток 50 Гц / 60 Гц, номиналды жұмыс кернеуі 690 В және номиналды ток 1250 А тарату желісіне жарамды. жабдықтың шамадан тыс жүктелу, қысқа тұйықталу, төмен кернеу және басқа ақаулар салдарынан зақымдануынан. Сондай-ақ қорғаныс үшін тізбектердің сирек түрлендіруі және қозғалтқыштың сирек іске қосылуы және шамадан тыс жүктеме, қысқа тұйықталу, кернеудің төмендеуі. NDM1 автоматты ажыратқышын тік (тік) немесе көлденең (көлденең) орнатуға болады.

NDM1 MCCB оқшаулауға жарамды және таңбасы " ".

NDM1 құйылған қорапты ажыратқыш стандартқа сәйкес келеді: GB14048.2 "төмен вольтты тарату құрылғылары және басқару жабдығы, 2-бөлім: автоматты ажыратқыштар."

Үлгі және мағынасы

Ескерту:

Полюсі бойынша ол төрт түрге бөлінеді:

А түрі: N-полюсі артық ток шығару құрамдастары жоқ және N-полюсі барлық бойына жалғанған және қосу немесе өшіру үшін басқа үш полюспен әрекет етпейді;

B-түрі: артық токты босату компоненттері жоқ N-полюс және N-полюсі басқа үш полюстермен әрекет ете алады (сөндіру алдында N-полюсті қосу);

C түрі: N-полюсі артық ток шығару құрамдастарымен бекітілген және N-полюс басқа үш полюспен әрекет ете алады (өшіру алдында N-полюсті қосу);

D-типі: N-полюсі шамадан тыс ток босату құрамдастарымен бекітілген және N-полюсі барлық уақытта жалғанған және қосу немесе өшіру үшін басқа үш полюспен әрекет етпейді.

Кодсыз таратуға арналған сөндіргіш, қозғалтқышты қорғауға арналған автоматты ажыратқыш 2

Тұтқамен тікелей жұмыс істеуге арналған код жоқ; P электрлік жұмыс үшін; Z бұруға арналған тұтқа.

Шамадан тыс ток шығарудың номиналды тогы бойынша классификация:

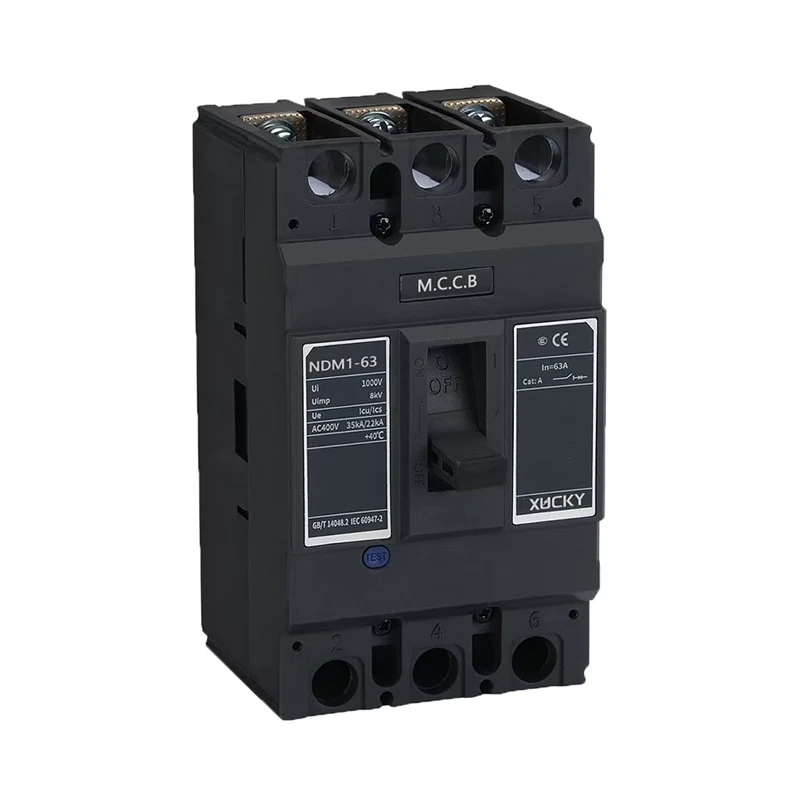

NDM1-63 MCCB тоғызы бар: 6,10,16,20,25,32,40,50,63 А;

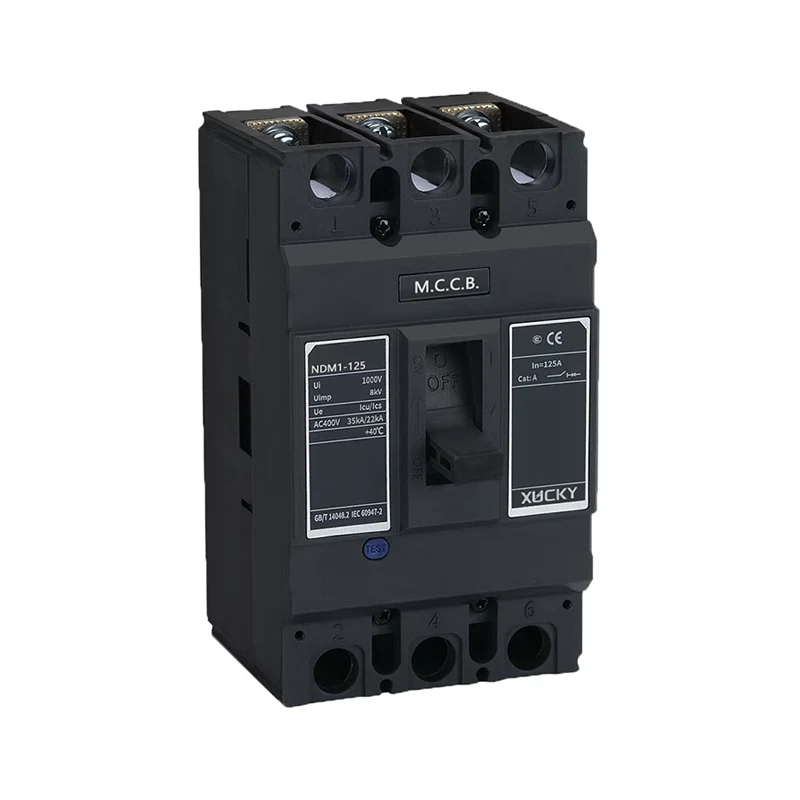

NDM1-125 MCCB он бір бар: 16,20,25,32,40,50,63,80,100,125 А;

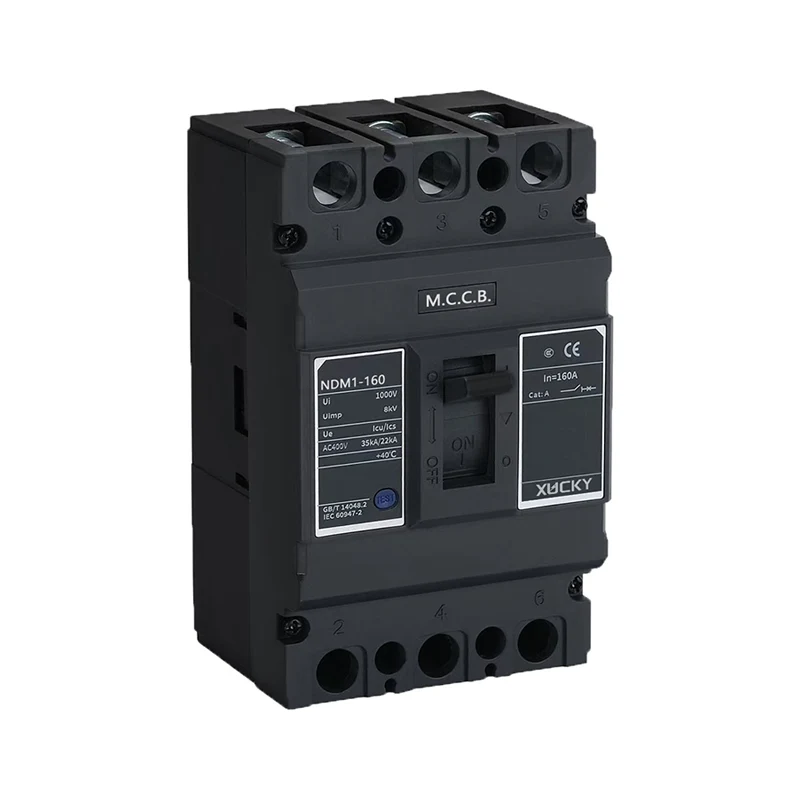

NDM1-160 MCCB тоғызы бар: 32,40,50,63,80,100,125,160 А;

NDM1-250 MCCB жетеуі бар: 125,140,160,180,200,225,250 А;

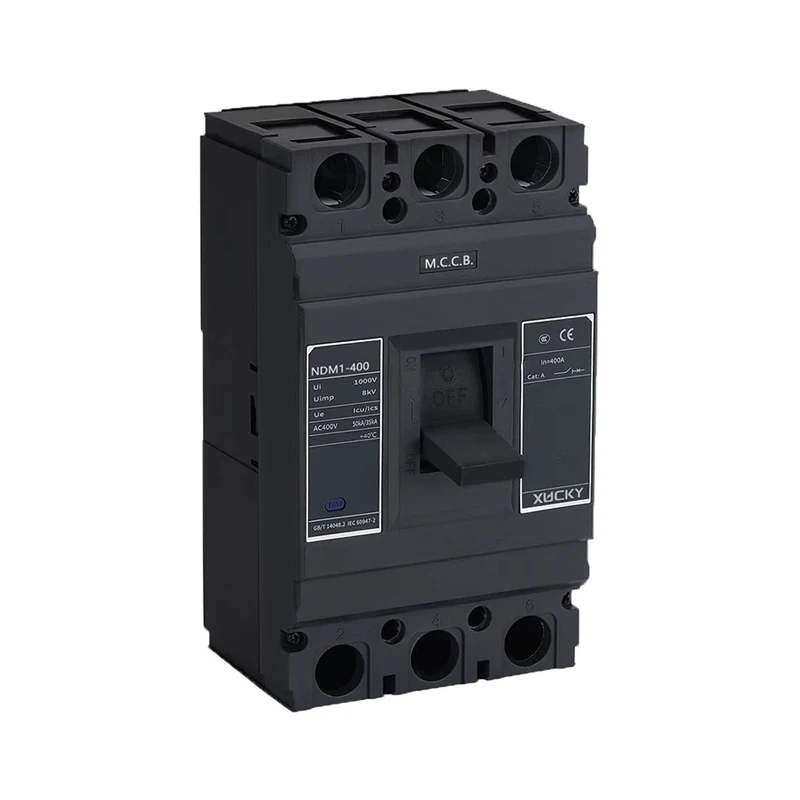

NDM1-400 MCCB бесеуі бар: 225,250,315,350,400 А;

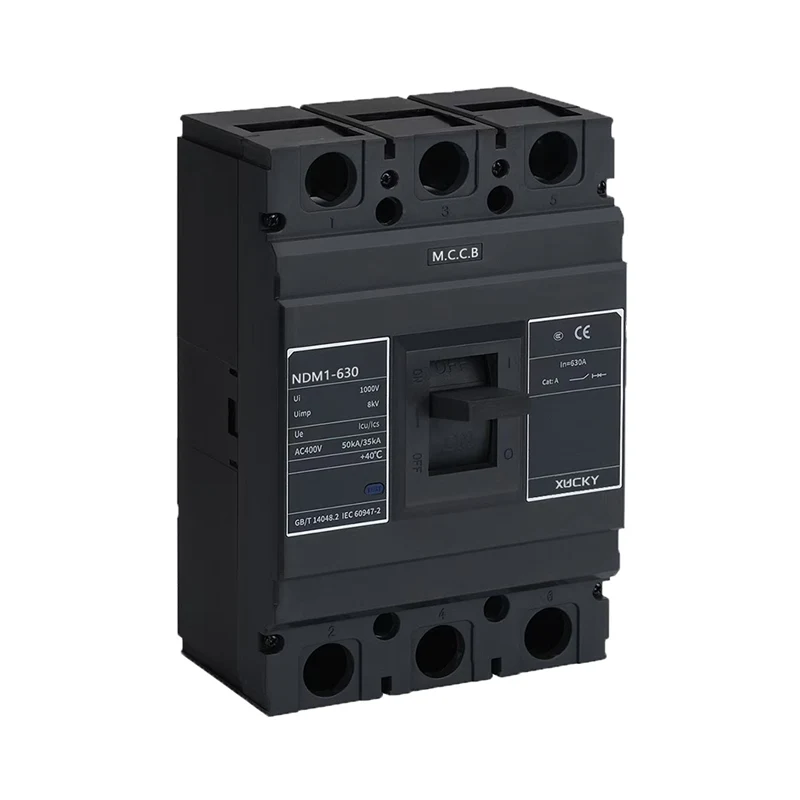

NDM1-630 MCCB үшеуі бар: 400,500,630 А;

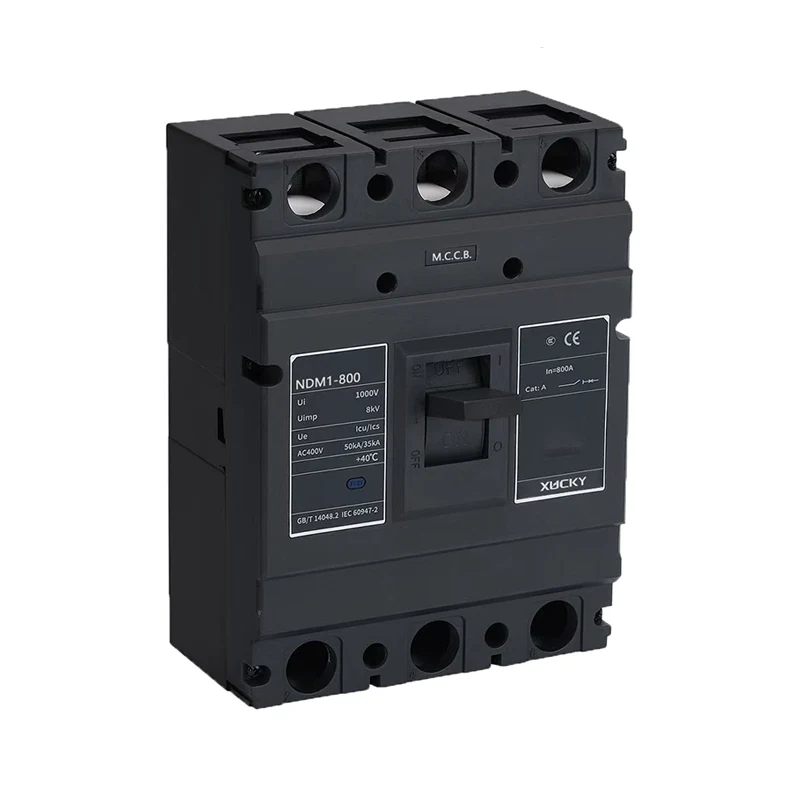

NDM1-800 MCCB үшеуі бар: 630,700,800A;

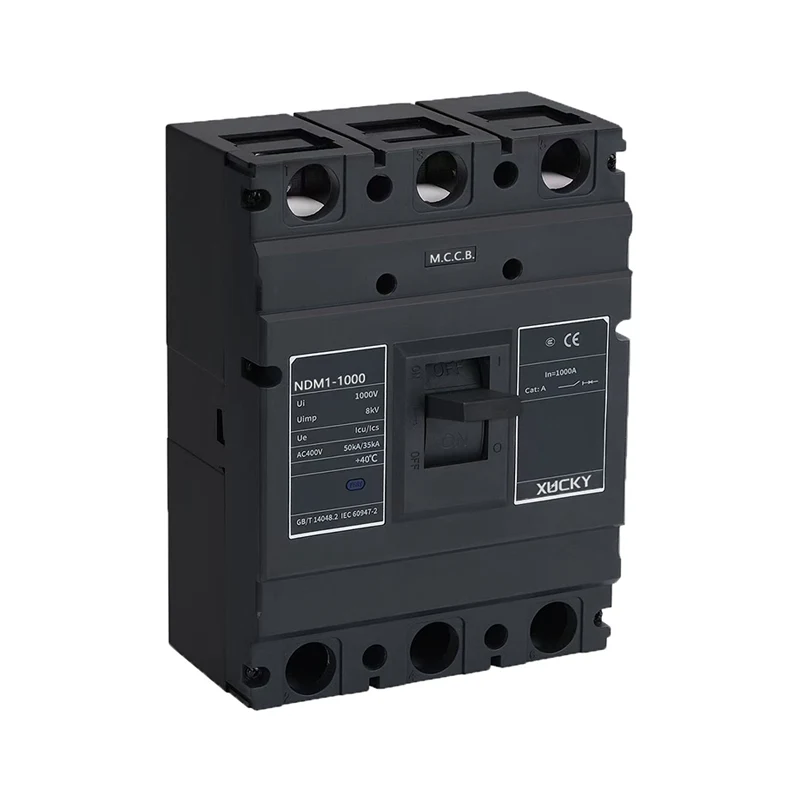

NDM1-1000 MCCB екі бар: 800,1000A.

Ескертпе: 6A тек электромагниттік (лезде) түрі бар, техникалық сипаттамалар ұсынылмайды.

Сымдарды қосу әдісі бойынша: тақтаның алдындағы сым, тақтаның артқы жағындағы сым, тақтаның кірістіру түрі.

Токтың шамадан тыс бөліну үлгісіне сәйкес: термодинамикалық-электромагниттік (қос) типті, электромагниттік (лезде) түрі.

Киімге сәйкес оның екі түрі бар: киіммен немесе киімсіз.

Киімге ішкі керек-жарақтар мен сыртқы керек-жарақтар кіреді: Ішкі керек-жарақтарда шунтты босату, төмен кернеуді босату, қосалқы контакт және дабыл контактісі бар. Сыртқы керек-жарақтар - бұрылу тұтқасының жұмыс механизмі, қуатпен басқарылатын жұмыс механизмі және т.б.

Үзілу қабілеті бойынша: L-стандартты үзу түрі; М-екінші жоғары сыну түрі; H-жоғары сыну түрі

Қалыпты жұмыс жағдайлары

■ Қоршаған ортаның температурасы: -5℃~+40℃, ал 24 сағаттағы орташа температура +35℃ төмен.

■ Биіктігі: Орнату орнының биіктігі 2000 м-ден аспайды.

■ Атмосфералық жағдайлар: ауаның салыстырмалы ылғалдылығы ең жоғары +40℃ температурада 50%-дан аспайды; Төмен температурада жоғары салыстырмалы ылғалдылық болуы мүмкін. Ең жоғары орташа салыстырмалы ылғалдылық 90%, орташа айлық ең төменгі температура +25℃ болса, гель бетіндегі өнімдегі температураның өзгеруін ескеріңіз.

■ Ластану дәрежесі: 3.

Негізгі техникалық параметрлер

Негізгі техникалық көрсеткіш

1, таратуға арналған автоматты ажыратқыштың лездік әрекет сипаттамасының орнату мәні 10In±20%, NDM1-1000 7In±20%; Қозғалтқышты қорғауға арналған автоматты ажыратқыштың лездік әрекет сипаттамасының жиынтық мәні 12In ± 20% құрайды.

2, 2-кестедегі автоматты ажыратқыштың номиналды мәні.

3, Қоршаған ортаның температурасы +40℃ болғанда, 3-кестеде көрсетілген артық токты босату әрекетінің сипаттамаларын таратуға арналған автоматты сөндіргіш, 4-кестеде көрсетілген қозғалтқышты қорғауға арналған шектен тыс ток босату әрекетінің сипаттамалары.

Әрбір полюс бір уақытта қосулы болған кезде электр қуатын таратуға арналған токты босату ажыратқыштарының кері уақытты бұзу әрекетінің сипаттамалары

Жоқ.	Сынақ тогы	I/In	Уақытты орнату	Бастапқы күй
1	Кәдімгі өшірілмейтін ток	1.05	2сағ(In>63A)，1сағ(In≤63A)	Суық
2	Кәдімгі өшірілмейтін ток	1.30	2сағ(In>63A)，1сағ(In≤63A)	1 сынақтан кейін бірден

Таратуға арналған автоматты ажыратқыштың лездік әрекет сипаттамасының орнату мәні 10In±20%, ал қозғалтқышты қорғауға арналған автоматты ажыратқыштың лездік әрекет сипаттамасының орнату мәні 12In±20%.

Әрбір полюс бір уақытта қосулы болған кезде қозғалтқышты қорғауға арналған токты босату ажыратқыштарының кері уақытты бұзу әрекетінің сипаттамалары

Жоқ.	I/In	Уақытты орнату	Бастапқы күй	Ескерту
1	1.0	>2 сағ	Суық
2	1.2	≤2сағ	1 сынақтан кейін бірден
3	1.5	≤4мин	Суық	10≤n≤225
3	1.5	≤8мин	Суық	225 < в ≤ 630
4	7.2	4s≤T≤10s	Суық	10≤In≤225
4	7.2	6s≤T≤20s	Суық	225 < в ≤ 630

Температураның өзгеруін азайту факторларының кестесі

Модель/коэффицент/температура	+40℃	+45℃	+50℃	+55℃	+60℃
NDM1-63	1	0.94	0.88	0.80	0.72
NDM1-100	1	0.95	0.89	0.84	0.76
NDM1-225	1	0.96	0.91	0.87	0.82
NDM1-400	1	0.94	0.84	0.80	0.73
NDM1-630	1	0.93	0.88	0.83	0.76
NDM1-800	1	0.93	0.88	0.83	0.76
NDM1-1250	1	0.88	0.83	0.79	0.76

Контур және орнату өлшемдері

NDM1-63、 125、1 60、250 Тақта алдындағы сымның контуры және орнату өлшемі

NDM1-400, 630, 800, 1000 Тақта алдындағы сымның контуры және орнату өлшемі

Ажыратқыштардың керек-жарақтары

1. Ажыратқыштардың ішкі керек-жарағы

1.1 Шунтты босату

Шунтты босатудың номиналды басқару қоректену кернеуі: AC50Hz, 230V, 400; Тұрақты ток 110В, 220В, 24В; 70% ~ 110% аралығында болғанда, автоматты ажыратқышты сенімді түрде бұзуға болады.

Шунтты босатудың номиналды басқару кернеуі DC24V болғанда, мыс сымның максималды ұзындығы келесі талаптарға сәйкес келуі керек

Номиналды бақылау қоректендіру кернеуі Uc(DC24V)/Өткізгіш аймағы	1,5 мм²	2,5 мм²
100%Uc 85%Uc	150 м 100 м	250 м 160 м

Жоғарыдағы кестенің талаптары орындалмаса, шунтты босатуды басқару сұлбасын келесі суретті пайдаланып жобалаған жөн

1.2 Төмен кернеуді босату

Қуат көзінің кернеуі диапазонның 70% -дан 35% -ға дейінгі номиналды кернеуден төмен кернеуге дейін төмендегенде, төмен кернеуді босату автоматты ажыратқыш сенімді үзіледі; қоректендіру кернеуі номиналды кернеуден төмен болғанда 35% төмен кернеуді босату , Ажыратқышты болдырмау үшін төмен кернеуді босату; қоректендіру кернеуі төмен кернеуді босатудың номиналды кернеуінің 85% жоғары болған кезде, төмен кернеу ажыратқышы ажыратқыштың жабылуын қамтамасыз етеді. Төмен кернеу шығарылымдары айнымалы ток 50Гц, 230В, 400В болып есептелген.

Арнайы ескертпе: Төмен кернеуді босатуы бар автоматты ажыратқыш, тек номиналды кернеуі бар төмен кернеуде, ол қалыпты түрде ашылуы және жабылуы мүмкін.

1.3 Алдын ала төленген есептегіш арнайы шығарылым

Алдын ала төленген есептегіштің арнайы шығарылымының номиналды жұмыс кернеуі Ue AC230/50Гц, ол (65% ~ 110%) Ue диапазонында қалыпты жұмыс істей алады. Ctrl өшірілгенде, автоматты ажыратқыш ашылу үшін 0,5 с ~ 2 с кешіктіреді. Алдын ала төленген есептегіштің арнайы шығарылымының электр схемасы

1.4 5-кестедегі көмекші контактілер мен дабыл контактілерінің номиналды мәні

Классификация

Дәстүрлі жылу ток (Ith)

Номиналды ток қашан

Айнымалы ток 400В Ie(AC-15)

Номиналды ток қашан

Тұрақты ток 220В Ie(DC-13)

Көмекші байланыс

0.4

0.15

Дабыл контактісі

0.3

0.15

а. Көмекші байланыс

б. Дабыл контактісі

Ажыратқыш қалыпты түрде ашылған және жабылған кезде дабыл контактілері әрекет етпейді, дабыл контактілері қалыпты ашылуы мен қалыпты жабылуы арасында бос өшіру немесе ақаулық өшірілгеннен кейін ғана ауысады.

2. Ажыратқыштарға арналған сыртқы керек-жарақ

2.1 Қозғалтқыштың жұмыс механизмі. Номиналды мән мен код 6-кестеде көрсетілген.

Санат/Үлгі	NDM1-63. 125.160. 250	NDM1-400. 630. 800. 1000
Құрылым түрі	Электромагнит	Мотор
Айнымалы ток кернеуінің коды	Айнымалы ток 50Гц, 230 В, 400	Айнымалы ток 50Гц, 230 В, 400
Тұрақты кернеу коды	DC110V, 220V	DC110V, 220V

ЕСКЕРТПЕ: Электрлік жұмыс механизмі бар автоматты ажыратқышты өшіргеннен кейін электрлік жұмыс механизмі ажыратқышты қайтадан ілулі етуі керек, содан кейін ол жабылуы мүмкін.

Сәйкес әріптер	Функция атауы	Модельге сәйкес функция
a	Модельдің ерекшеліктері	NDM1 құйылған қорап Ажыратқыш
b	Кадрлық номиналды ағымдағы код	63A, 125A, 160A, 250A, 400A, 630A, 800A, 1000А
c	Сыну қабілетінің сипаттамасы код	стандартты бұзу түрі;
d	Жұмыс режимінің коды	Тұтқаны коды жоқ операция; Электр үшін P операция; Тұтқаны бұруға арналған Z операция
e	Полюс	3-үш тірек; 4-төрт тірек
f	Шығару аты	2 Электромагниттік босату; 3 Қосарлы босату
g	Аксессуар	00 Керек-жарақсыз 08 Дабыл контактісі 10 Шунтты босату 20 Көмекші контакт 30 Төмен кернеуді босату 40 Шунтты босату, Көмекші контакт 50 Шунтты босату, Төмен кернеуді босату 60 Қосалқы контактілердің екі жинағы 70 Көмекші контакт, Төмен кернеуді босату 18 Шунтты босату, Дабыл контактісі 28 Көмекші контакт, Дабыл контактісі 38 Төмен кернеуді босату, Дабыл контактісі 48 Шунтты босату, Көмекші контакт, Дабыл контактісі 58 Шунтты босату, Төмен кернеуді босату, Дабыл контактісі 68 Қосалқы контактілердің екі жинағы, Дабыл контактісі 78 Көмекші контакт, Төмен кернеуді босату, Дабыл контактісі 10Y алдын ала төленген есептегіш арнайы шығарылым 40Y Алдын ала төленген есептегіш арнайы шығарылым, Көмекші контакт 50Y Алдын ала төленген есептегіш арнайы шығарылым, Көмекші контакт, Төмен кернеуді босату 18Y Алдын ала төленген есептегіш арнайы шығарылым, Дабыл контактісі 48Y Алдын ала төленген есептегіш арнайы шығарылым, Көмекші контакт, Дабыл контактісі 58Y Алдын ала төленген есептегіш арнайы шығарылым, Төмен кернеуді босату, Дабыл контактісі
h	Қолданба	үшін код жоқ тарату; 2 мотор үшін қорғау
i	Кәдімгі өнімдер	Код жоқ; мөлдір үшін T жабатын өнімдер
j	Ток күші	10、16、20、25、32、63、80、100、125、160、180,200 、225、250、315、350、400、500、630、700、800、1000

Мысал: NDM1-63/ 33102 63A NDM1 типті құйылған корпус сөндіргішін білдіреді, жақтаудың номиналды тогы 63А, ажырату қуаты стандартты түрі, тұтқаның жұмысы, 3 полюс, қос босату, шунтрелесі бар, қозғалтқышты қорғау үшін, номиналды ток 63А .

Таңдау, орнату, пайдалану өнім нұсқаулығына немесе тиісті ұлттық стандарттарға сәйкес болуы керек.

Ескертпе: 4P ажыратқышының N-полюсті түрі A-түріне, B-түріне бөлінеді, бұл Btype үшін әдепкі мәндері көрсетілмеген.
