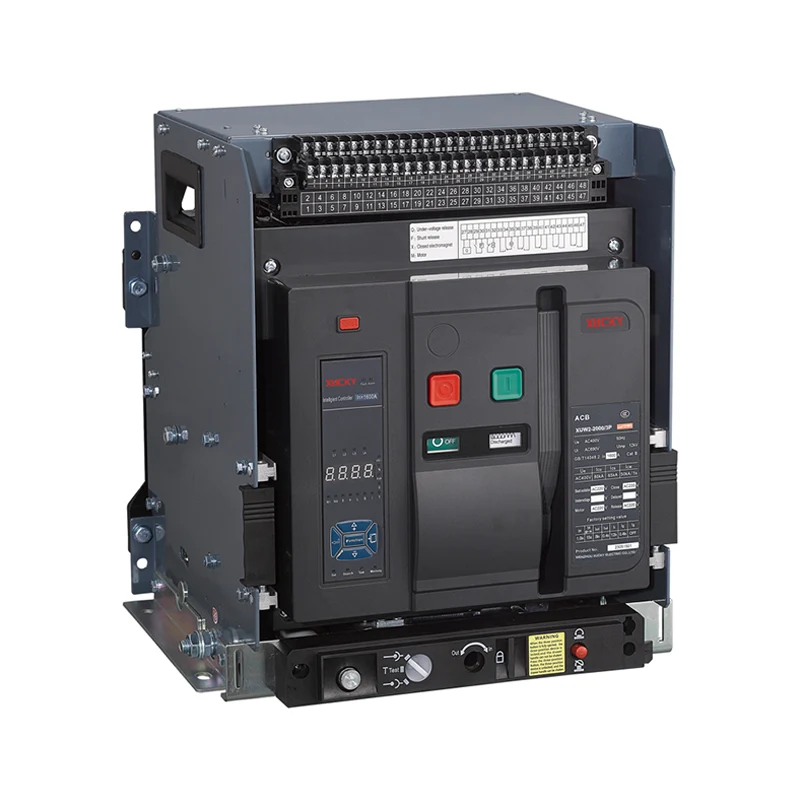

XUW1 ауа сөндіргіші

XUCKY Electric - XUW1 ауа сөндіргішіне маманданған Қытайдың жетекші өндірушісі және экспорттаушысы. Бізде бүкіл әлем бойынша тұтынушыларымыздың әртүрлі қажеттіліктерін қанағаттандыру үшін кең ауқымды өнімдер бар. Біздің жоғары сапаға, инновациялық технологияға және тамаша тұтынушыларға қызмет көрсетуге деген ұмтылысымыз бізді салада ерекшелендіреді.

Сұрау жіберу

Өнім Сипаттамасы

Қолдану аясы

XUCKY Electric брендінің XUW1 ауа сөндіргіші, ACB (бұдан әрі - ажыратқыш) айнымалы ток 50 Гц, номиналды кернеуі 660 В (690 В) және одан төмен, қуатты тарату және желіні қорғау үшін пайдаланылатын номиналды ток 630А~6300А болатын тарату желісіне жарамды. және электр жабдықтарын шамадан тыс жүктемеден, төмен кернеуден, қысқа тұйықталудан, бір фазалы жерге қосудан және басқа ақаулардан. Ауа сөндіргішінде интеллектуалды қорғаныс функциясы бар, селективті қорғаныс дәл, қуат көзінің сенімділігін жақсартады және электр қуатының қажетсіз үзілуін болдырмайды. Бұл ретте басқару орталығы мен автоматтандыру жүйесінің талаптарын қанағаттандыру үшін «Төрт қашықтан басқаруды» жүзеге асыру үшін ашық байланыс интерфейсі бар. Ажыратқышта 2000 метрде 8000В импульстік төзімділік кернеуі бар (әртүрлі биіктікте қайта қаралған, 12000В аспайтын). Acb ауа сөндіргіші интеллектуалды контроллермен және сенсормен жабдықталмаған және оларды оқшаулағыш ретінде пайдалануға болады.

XUCKY – кәсіби ауа сөндіргіштерін өндірушілері acb ауа сөндіргіші GB14048.2 «Төмен вольтты тарату құрылғылары мен басқару құрылғылары Төмен вольтты ажыратқыштар» және IEC60947-2 «Төмен вольтты тарату құрылғылары мен басқару тетіктерінің ажыратқыштары» және басқа стандарттарға сәйкес келеді.

● Жіктеу

Орнату әдісі бойынша: бекітілген түрі, тартпа түрі.

Полюстері бойынша: үш сырық, төрт сырық. Жұмыс режимі бойынша: электрлік жұмыс, қолмен жұмыс (күрделі жөндеу, техникалық қызмет көрсету).

● Шығарылым түрі

Интеллектуалды контроллер, төмен кернеу өтпелі (немесе кідіріс) босату, шунтты босату.

● Интеллектуалды контроллердің өнімділігі

а. Air Circuit Breaker интеллектуалды контроллері бөлінеді: bse5 (H түрі: байланыс), bse4 (M түрі: жалпы интеллектуалды түрі), bse3 (L түрі: экономикалық түрі);

б. Шамадан тыс жүктемемен ұзақ кідірістің кері уақыт шегі, қысқа кідірістің кері уақыт шегі, белгілі бір уақыт шегі, лездік функция. Пайдаланушылар өздерінің қажетті қорғаныс сипаттамаларын орната алады;

в. Бір фазалы жерге қосудан қорғау функциясы;

г. Дисплей функциясы: ағымдағы дисплейді орнату, жұмыс тогы дисплейі, әрбір фазалық кернеудің негізгі дисплейі (тапсырыс беру кезінде кернеу дисплейін алға қою керек);

e. Дабыл функциясы: шамадан тыс жүктеме дабылы;

f. Өзін-өзі тексеру функциясы: қызып кетудің өзін-өзі тексеруі, микрокомпьютердің өзін-өзі диагностикасы;

g. Сынақ функциясы: контроллердің жұмыс сипаттамаларын тексеріңіз.

Қалыпты жұмыс жағдайлары және орнату жағдайлары

● Қоршаған ауа температурасы

Жоғарғы шекті мән +40°C аспайды, төменгі шекті мән -5°C төмен емес, ал 24 сағаттағы орташа мән +35°C аспайды. Ескертпе: Жұмыс шарты төменгі шекті мәні -10°C немесе -25°C, пайдаланушы компанияға мәлімдеу керек; Жоғарғы шек +40 ° C-тан асса немесе төменгі шек -10 ° C немесе -25 ° C-тан төмен жұмыс жағдайында пайдаланушылар компаниямен кеңесу керек.

● Орнату орнының биіктігі 2000 м аспайды.

● Ауа ажыратқышының атмосфералық жағдайлары

Атмосфералық ауаның салыстырмалы ылғалдылығы +40°С болғанда 50%-дан аспайды. Төмен температурада салыстырмалы түрде жоғары салыстырмалы ылғалдылыққа ие болуы мүмкін. Ең ылғалды айдың орташа айлық максималды салыстырмалы ылғалдылығы 90% құрайды. Орташа ең төменгі температура +25 ° C және температураның өзгеруіне байланысты өнім бетінде пайда болатын конденсацияны қарастырыңыз. Қажетті талаптардан асып, компаниямен кеңесіңіз.

● Қорғау деңгейі: IP30

● Ластану деңгейі: III

● Санатты пайдаланыңыз: B класы немесе А сыныбы

● Орнату санаты: 660 В (690 В) немесе одан төмен номиналды жұмыс кернеуі бар acb ауа сөндіргіші және төмен кернеуді босату. IV санатты орнату үшін күштік трансформатордың бастапқы орамы қолданылады. Көмекші сұлба мен басқару тізбегінің монтаждық категориясы III.

● Орнату шарттары: автоматты ажыратқыш осы нұсқаулықтың талаптарына сәйкес орнатылуы керек. Ажыратқыштың тік еңісі 5° аспауы керек (шахталық ажыратқыштың еңісі 15° аспауы керек). Құрылыммен қысқаша таныстыру

● Ажыратқыштың оң көрсеткіші

Техникалық деректер және өнімділік

● Ажыратқыштың номиналды тогы

Кадрлық номиналды ток Inm (A) Номиналды ток In (A)

2000 630, 800, 1000, 1250, 1600, 2000

3200 2000, 2500, 2900, 3200

4000 3200, 3600, 4000

6300 4000, 5000, 6300

● Қысқа тұйықталудың номиналды сыйымдылығы және қысқа уақытқа төзімді ток, ажыратқыштың доғалық қашықтығы нөлге тең (яғни, ажыратқыштан тыс доға болмайды).

Кадрлық номиналды ток Inm (A) 2000 3200 4000 6300

Номиналды шектеу қысқа тұйықталу сыйымдылығы Icu(kA)O-CO 400V 80 100 100 120

690В 50 65 65 80

Қысқа тұйықталу сыйымдылығының номиналды шегі n×Icu(kA)/cosΦ 400В 176/0,2 220/0,2 220/0,2 264/0,2

690В 105/0,25 143/0,2 143/0,2 187/0,2

Номиналды жұмыс қысқа тұйықталу сыйымдылығы Ics(kA)O-CO-CO 400V 50 65 65 80

690В 40 50 50 70

Номиналды қысқа уақытқа төзімді ток

Icw(kA)1s, кідіріс 0,4с, O-CO 400V 50 65 65/80(MCR) 85/100(MCR)

690В 40 50 50/65(MCR) 65/75(MCR)

Ескерту: Кестедегі жоғарғы және төменгі сызықтардың үзілу қабілеті бірдей

● Интеллектуалды асқын ток контроллерінің қорғаныс сипаттамалары мен функциялары

Асқын ток реттегішінің қорғаныс сипаттамалары

1. Ir (I/In) параметрінің мәні және контроллердің қатесі

Ұзақ кідіріс қысқа кідіріс Лездік жерге тұйықталу

Ir1 Ir2 қатесі Ir3 қатесі Ir4 қатесі

(0,4-1)In (0,4-15)In ±10% In~50kA(Inm=2000A)

~75кА (Инм=3200~4000А)

~100kA(Inm=6300A) ±15% Inm=2000~4000A

(0,2~0,8)дюйм

Макс 1200А, Мин 160А Inm=6300A

(0,2-1,0)±10%

Ескертпе: Бір уақытта үш сатылы қорғаныс (қажетті) болғанда, орнату мәндерін қиып өту мүмкін емес.

2. Ұзақ кешіктірілген асқын ток қорғанысының кері уақыт жұмысының сипаттамалары I²TL=(1,5lr1)²tL және (1,05~2,0)lr1 жұмыс уақыты 4-кестеде көрсетілген, ал уақыт қателігі ±15%.

Ескертпе: tL-Ұзақ кідіріс 1,5лр орнату уақыты, TL-Ұзақ кешіктіру жұмыс уақыты.

Ескертпе: Бір уақытта үш сатылы қорғаныс (қажетті) болғанда, орнату мәндерін қиып өту мүмкін емес.

1,05Ir1 1,3Ir1 1,5Ir1 орнату уақыты (лар) 15 30 60 120 240 480

＞2сағ жұмыс істемеу＜1сағ пайдалану 2.0Ir1 пайдалану уақыты (лар) 8.4 16.9 33.7 67.5 135 270

3. Қысқа кідіріспен асқын токтан қорғау сипаттамалары

Қысқа уақытты кідіртуден артық токтан қорғау белгілі бір уақыт шегі болып табылады. Егер кіші еселік кері уақыт болуы талап етілсе, онда сипаттама: I²Ts=(8Ir1)²ts, ts - жалпы кешіктіру жобалық уақыты;

Шамадан тыс жүктеме тогы >8Ir болғанда, ол автоматты түрде белгілі бір уақыт сипаттамасына түрленеді. Оның белгілі бір уақыт шегінің сипаттамасы 5-кестеде көрсетілген. Уақыт шегі қатесі ±15°C.

Кешіктіру уақыты s Қайтарылатын уақыт s

0,1 0,2 0,3 0,4 0,06 0,14 0,23 0,35

Ажыратқышты қосу схемасы

1. L, M типті интеллектуалды контроллердің электрлік схемасы (стандартты түрі) (1-суретті қараңыз)

SB1 - Шунттау түймесі (пайдаланушы қамтамасыз етеді)

SB2 - Төмен кернеу түймесі (пайдаланушы береді)

F – шунтты босату

O - Әдетте ашық контакт (3A/AC380V)

C - Әдетте жабық контакт (3A/AC380V)

Q - төмен кернеуді лезде босату немесе төмен кернеуді кідірту

M - Энергияны сақтау қозғалтқышы

SB3 - Жабу түймесі (пайдаланушы береді)

X - жабылатын электромагнит

DF - Ажыратқыштың қосалқы контактісі

1# Жұмыс қуатының кіріс ұшы (оң кіріс үшін тұрақты ток модулі)

2# Жұмыс қуатының кіріс ұшы (теріс кіріске арналған тұрақты ток модулі)

25#, 26# Сыртқы орталық полюс немесе жерге ток трансформаторының кірісі

19#, 20#, 21#, 22#, 23#, 24# - контактілерді қосатын II және III жақтаулар.

3# Ақаулық, әдетте жабық контакт шығысы

4# Ақаулық, контакт шығысының жалпы ұшы

5# Ақаулық, әдетте ашық контакт шығысы

* Зияткерлік босату үшін қуат көзі тұрақты ток көзі болса, қуат көзі модулін қосу керек. (1# және 2# терминалдарға айнымалы ток қуат көзіне кіруге тыйым салынады).

2. M, H интеллектуалды контроллердің электрлік схемасы + қосымша функция (көп функция) (2-суретті қараңыз)

SB1 - Шунттау түймесі (пайдаланушы қамтамасыз етеді)

SB2 - Төмен кернеу түймесі (пайдаланушы береді)

F-шунтты босату

O-қалыпты ашық контакт (3A/AC380V)

C- Әдетте жабық контакт (3A/AC380V)

Q - төмен кернеуді лезде босату немесе төмен кернеуді кідірту

M - Энергияны сақтау қозғалтқышы

SB3 - Жабу түймесі (пайдаланушы береді)

X - жабылатын электромагнит

DF - Ажыратқыштың қосалқы контактісі

1#, 2# шығыс қуаты кірісі
