XUCKY Electric - XUW2-1600 ауа сөндіргішіне маманданған Қытайдың жетекші өндірушісі және экспорттаушысы. Бізде бүкіл әлем бойынша тұтынушыларымыздың әртүрлі қажеттіліктерін қанағаттандыру үшін кең ауқымды өнімдер бар. Біздің жоғары сапаға, инновациялық технологияға және тамаша тұтынушыларға қызмет көрсетуге берілгендігіміз бізді өз саламызда ерекшелендіреді.
10 000+ қанағаттанған клиенттер | Ғаламдық желі арқылы сенімді
Ауа сөндіргіші (ACB) шамадан тыс жүктемелерден, қысқа тұйықталудан және жерге тұйықталудан қысқа тұйықталудан және асқын токтан қорғау үшін негізінен қосалқы станциядағы және негізгі тарату тақтасындағы LT панелінде қолданылатын электрлік қорғаныс құрылғысы болып табылады. Ол жоғары ток өткізу қабілеті үшін қолданылады.
 |
Ауа сөндіргіші (ACB) шамадан тыс жүктемелер.қысқа тұйықталулар, жерге тұйықталулар қысқа тұйықталу және шамадан тыс токтан қорғау үшін негізінен қосалқы станциядағы және негізгі тарату тақтасындағы LTpanel үшін пайдаланылатын электрлік қорғаныс құрылғысы болып табылады. Ол жоғары ток өткізу қабілеті үшін қолданылады.
Жабу операциясы ACB жабық күйде болғанда, ток оның негізгі контактілері арқылы өтеді. Электромагниттік құрылғы болып табылатын жабылатын катушка автоматты сөндіргішті жабу үшін қуаттандырылады Жабылатын катушка қуатталған кезде ол негізгі контактілерді жауып, жұмыс істеу механизмін импульсті етеді. арқылы өтетін ток Тығыздау операциясы Өшіру жұмысы электр жүйесінде ақаулық немесе шамадан тыс жүктеме болған кезде орын алады. Жылулық шамадан тыс жүктеме релесі, магниттік реле немесе электрондық релелер сияқты әртүрлі қорғаныс құрылғылары. тізбек арқылы өтетін токты бақылайды. Егер ток алдын ала белгіленген шекті мәннен асып кетсе, қорғаныс құрылғылары өшіру әрекетін бастау үшін өшіру катушкасына сигнал береді Доғаның жойылуы ACB ашылған кезде ток ағынының үзілуіне байланысты доға пайда болады. Доға жоғары температура мен иондалған газдарды тудырады Доғаны сөндіру үшін ACB қоршаған ауаға сүйенеді. Доға айналадағы ауаның салқындату әсеріне ұшырайтын доғалық шұңқырларға тартылып, доғаның қуатын жоғалтады және ақырында сөнеді. Доғалық шұңқырлар Доғалық шұңқырлар доғаны басқарылатын жолға қайта бағыттауға, оны кішірек сегменттерге бөлуге және жолын ұзартуға арналған. Доғалық арналар доғаны бұзатын және турбуленттілік тудыратын, доғаның тезірек және тиімдірек сөнуіне көмектесетін бірқатар тақталар немесе қанаттар береді. Энергияны босату Доға сөнген кезде энергияның бөлінуі бақыланады, бұл автоматты ажыратқыштың құрамдас бөліктерінің зақымдануын азайтады.
|

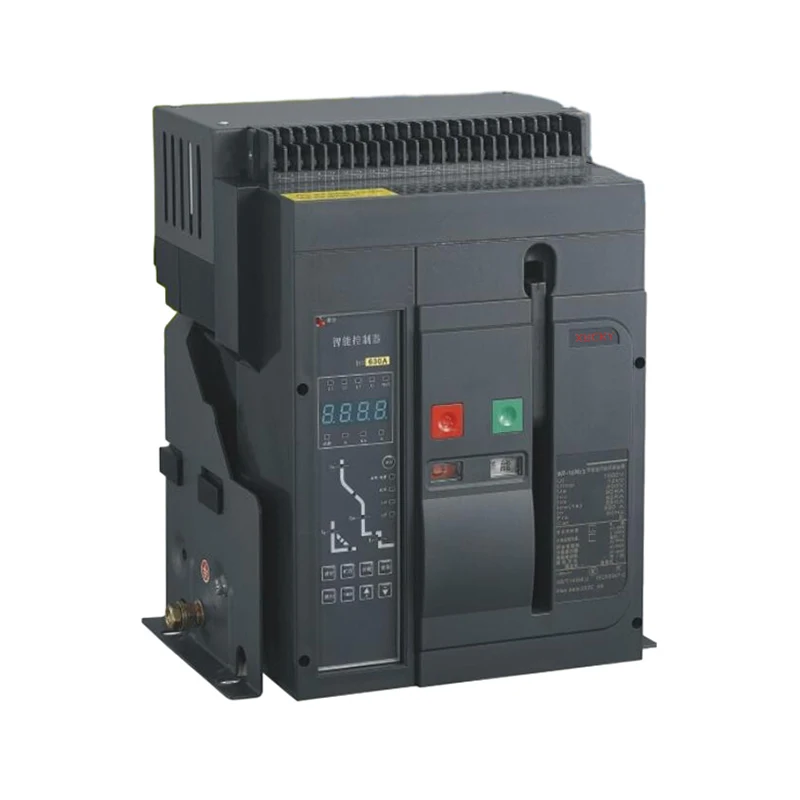

XUW2-1 600 сериялы интеллектуалды ауа сөндіргіші (бұдан әрі – автоматты ажыратқыш) айнымалы ток жиілігі 50 Гц, номиналды жұмыс кернеуі 690 В-қа дейін және номиналды ток 200А-дан 1600А-ға дейін болатын тарату желілері үшін жарамды.
Ол электр энергиясын тарату және желілер мен қуат жабдығын шамадан тыс жүктемеден, қысқа тұйықталудан, төмен кернеуден, бір фазалы жерге қосудан (ағып кетуден) және басқа ақаулардан қорғау үшін қолданылады. Ажыратқыштың интеллектуалды қорғаныс функциясы және дәл селективті қорғанысы бар, қуат көзінің сенімділігін жақсартады және электр қуатының қажетсіз үзілуін болдырмайды. Сонымен қатар, оның ашық типті байланыс интерфейсі бар, ол фельдбусқа қосылуға ыңғайлы және басқару орталығы мен автоматтандыру жүйесінің талаптарын қанағаттандыру үшін төрт қашықтағы операция үшін пайдаланылуы мүмкін. Сәйкес ағып кету трансформаторымен және интеллектуалды контроллермен жабдықталған ағып кетуден қорғауға қол жеткізуге болады.
Ажыратқыштың оқшаулау функциясы бар және «_ /x» белгісімен көрсетілген.
630А және одан төмен номиналды жұмыс тогы бар автоматты ажыратқышты айнымалы ток 50 (60) Гц, 400 В тарату желісіндегі қозғалтқышты шамадан тыс жүктеу, қысқа тұйықталу, фазалық жоғалту, төмен кернеу және жерге қорғау үшін де пайдалануға болады. Қалыпты жағдайда автоматты сөндіргіш тізбекті сирек ауыстыруға және қозғалтқышты сирек іске қосуға қызмет ете алады.
Ажыратқыш GB14048.1-2012 Төмен вольтты тарату құрылғылары мен басқару құрылғыларына сәйкес келеді - 1 бөлім: Жалпы ережелер; Және GB14048.2-2008 Төмен вольтты тарату құрылғылары және басқару құрылғылары - 2-бөлім: Ажыратқыштар; GB14048.4-2020 Төмен вольтты тарату құрылғысы және басқару құрылғысы-4-1-бөлім: Контакторлар және мотор-стартер-Электромеханикалық контакторлар және мотор-стартер (қозғалтқышты қоса алғанда)
| Үлгі | XUW2-1600 | ||||||
| Қабық жақтауының номиналды тогы Inm (A) | 1600 | ||||||
| Номиналды ток ln (A) | 200、400、500、630、800、1000、1250、1600 | ||||||
| Номиналды жұмыс кернеуі Ue(V) | AC400，AC690 | ||||||
| Жұмыс жиілігі (Гц) | 50Гц/60Гц | ||||||
| Номиналды оқшаулау кернеуі Ui(V) | 1000 | ||||||
| Номиналды соққыға төзімділік кернеуі Uimp(кВ) | 12 | ||||||
| Қуат жиілігіне төзімділік кернеуі U(V)1мин | 3500 | ||||||
| саны | 3、4 | ||||||
| N-полюсті номиналды ток In(A) | 100%cln | ||||||
| Санатты пайдаланыңыз | GB14048.2 | B | |||||
| Қысқа тұйықталудың номиналды шегі Lcu (кА) (тиімді мән) | AC400V | 65 | |||||
| AC690V | 50 | ||||||
| AC400V | 55 | ||||||
| Қысқа тұйықталудың номиналды қуаты | AC690v | 42 | |||||
| LCS (kA)(тиімді мән) | AC400V | 143 | |||||
| AC690V | 105 | ||||||
| Rated short circuit connection capability | AC400V | 50 | |||||
| AC690v | 42 | ||||||
| Толық үзіліс уақыты (қосымша кідіріссіз)(MS) | 25 | ||||||
| Жабылу уақыты (MS) | Ең көбі 70 | ||||||
| Электрлік қызмет ету мерзімі (уақыт) | AC400V | ln=200A~630A | 1500 | ||||
| In=800A~1250A | 1000 | ||||||
| In=160OA | 800 | ||||||
| AC690v | ln=200A~630A | 100o | |||||
| ln=80OA~1250A | 650 | ||||||
| ln=1600A | 500 | ||||||
| Механикалық қызмет ету мерзімі (уақыт) | Тегін техникалық қызмет көрсету | 15000 | |||||
| Техникалық қызмет көрсету | 20000 | ||||||
| Өлшемдері (ені X биіктігі X тереңдігі) мм | Тұрақты түрі | 3P | 260×310×240 | Тартпа түрі | 3P | 275×345×330 | |
| 4P | 330×310×240 | 4P | 345×345×330 | ||||
