DW15 Ауа сөндіргіші

Қолдану аясы

XUCKY DW15 ауа сөндіргіші немесе ACB автоматты ажыратқышы (бұдан әрі сөндіргіш) айналысмалы ток 50Гц, номиналды ток 200А-дан 4000А-ға дейінгі және 380В-тан 1140В-қа дейінгі номиналды жұмыс кернеуі бар тарату желілері үшін жарамды. ABC автоматты ажыратқышы негізінен электр қуатын тарату және тарату желілеріндегі тізбекті қорғау, шамадан тыс жүктеме, кернеу астында және электр жабдықтарын қысқа тұйықталудан қорғау үшін қолданылады.

Қалыпты жағдайда автоматты сөндіргішті тізбекті сирек ауыстыру және қозғалтқыштың сирек іске қосу ретінде пайдалануға болады.

TAIXI - кәсіби ауа сөндіргіштерін жеткізушілер, DW15 ABC автоматты ажыратқышы GB14048.2 стандартына сәйкес келеді.

Үлгі және мағынасы

Үлгі және мағынасы

● Пайдалану санатына сәйкес

А класы (таңдаулы емес, екі секциялық артық токтан қорғанысы бар).

● Тасымалдау құрылғысына сәйкес

а. Алдыңғы тұтқа тікелей қозғалады;

б. Мотор жетек.

Ескертпе: Пайдаланушы белгілемеген жағдайда, қалыпты жабдықтаудың a және b екі функциясы бар.

● Шығарылым түріне сәйкес

а. Артық токты босату және шунтты босату;

б. Асқын токты босату, төмен кернеуді лезде босату;

в. Асқын токты босату, шунтты босату және төмен кернеуді лезде босату.

● Токтан қорғау түріне қарай

а. Шамадан тыс жүктеме және қысқа тұйықталудың (электромагниттік) лезде жұмысы;

б. шамадан тыс жүктеме ұзақ кідіріс және қысқа тұйықталу лезде жұмыс (жылу-электромагниттік);

Ескертпе: Пайдаланушылар ағымдық босатуды қажет етпеген кезде жеткізушілермен кеңесе алады.

● Төмен кернеуден қорғау түріне сәйкес

а. Лездік операция;

б. Кешіктіру операциясы.

● Алдын ала энергияны сақтауға сәйкес

а. Алдын ала сақтау энергиясы жоқ (энергияны сақтау және жабу операциялары бір рет аяқталды);

б. Алдын ала сақталған энергия (энергияны сақтау және жабу операциялары екі рет аяқталды).

● Кіріс-шығару жолына қарай

а. Алдыңғы панельдегі кіріс-шығыс (тік кіріс-шығыс);

б. Артқы панельдегі кіріс-шығыс (көлденең кіріс-шығыс);

в. Алдыңғы панельдің кірісі, артқы панелінің шығысы (тік кіріс, көлденең шығыс);

d. Алдыңғы панельдің шығысы, артқы панелінің кірісі (тік шығыс, көлденең кіріс).

Қалыпты жұмыс жағдайлары

1. Қоршаған ортаның температурасы -5°C-тан +40°C-қа дейін және 24 сағат ішінде орташа мән +35°C-тан аспайды. 2. Орнату алаңының биіктігі 2000м аспайды.

3. Қоршаған ортаның температурасы +40°С болғанда атмосфераның салыстырмалы ылғалдылығы 50%-дан аспайды; төмен температурада жоғары салыстырмалы ылғалдылық; ең ылғалды айдың орташа айлық максималды салыстырмалы ылғалдылығы 90% құрайды, бұл ретте айдың орташа ең төменгі температурасы +25°С, температураның өзгеруіне байланысты өнім бетіндегі конденсация қарастырылады.

4. Ластану деңгейі 3

5. Ажыратқыштың негізгі монтаждық санаты IV. Төмен кернеуді босату орамынан басқа қосалқы тізбекті орнату санаты, орнату санаты ажыратқыштың негізгі тізбегімен бірдей, қалғандары монтаждау санаты III.

Негізгі параметрлері және техникалық көрсеткіштері

1. Өнімдердің осы сериясының номиналды оқшаулау кернеуі тиісті номиналды жұмыс кернеуіне тең.

2. АВС ажыратқышының негізгі параметрлері

Ескерту:

а. DW15 ACB автоматты ажыратқышының номиналды қысқа тұйықталу сыйымдылығы, Inm≤630: жоғарғы сызық, Inm>630: жоғарғы және төменгі сызықтармен бірдей.

б. DW15C-200, 400, 630 ауа сөндіргішінің негізгі параметрлері DW15-200, 400, 630 параметрлерімен бірдей.

3. ACB ажыратқышын босату, босату электромагниттік катушкалар мен басқару қорабының номиналды кернеуі

Ескерту: а. Тау-кен жұмыстарына арналған 127 техникалық шарттар.

б. Бізбен 660 В жұмыс істейтін электромагниттік басқару қорабы қажет болса, пайдаланушы өндірушімен келісуі керек.

Құрылымы

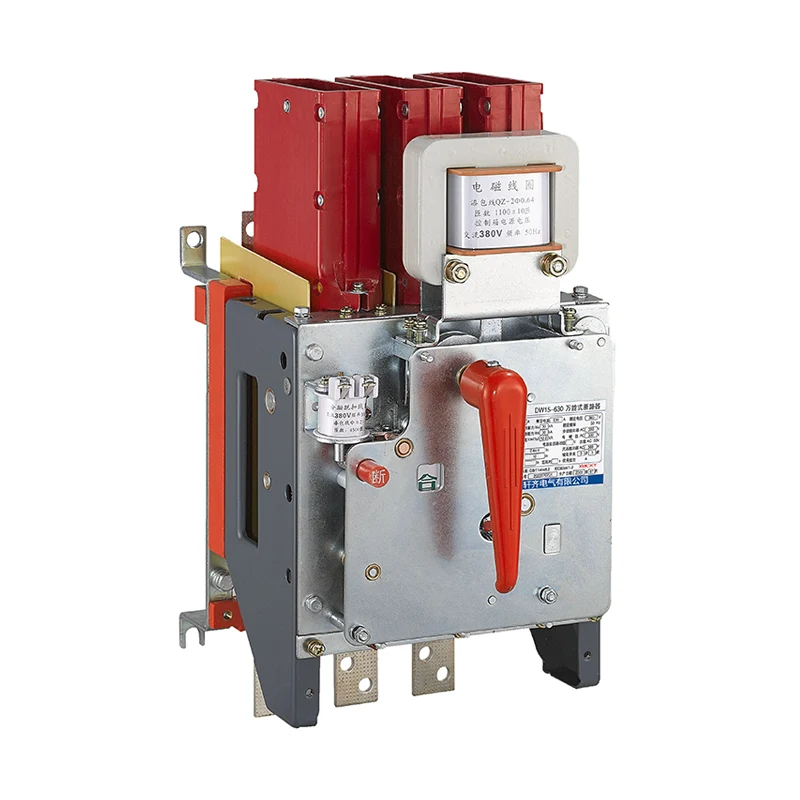

1. DW15-200, 400, 630 әмбебап ажыратқыштар DW15 ACB автоматты ажыратқышы үш өлшемді беттік схема болып табылады және контакт жүйесі, жылдам электромагнит, сол және оң жақ панельдердің барлығы оқшаулағыш пластинаға орнатылған. Жоғарғы бөлік доғалық сөндіру жүйесімен жабдықталған, ал жұмыс механизмін алдыңғы немесе оң жаққа орнатуға болады. «ON», «OFF» индикаторы және қолмен өшіру түймелері бар. Жоғарғы сол жақта маневрлік босату және артқы жағында қосқыш осіне қосылған төмен кернеуді босату бар. Жылдамдықтың қанықтығы мен ток трансформаторы төменгі шинаға орналастырылған. Төмен кернеуді кідірту құрылғылары және жылу релесі тиісінше төменде берілген. Өнімнің құрылымы 1-суретте көрсетілген.

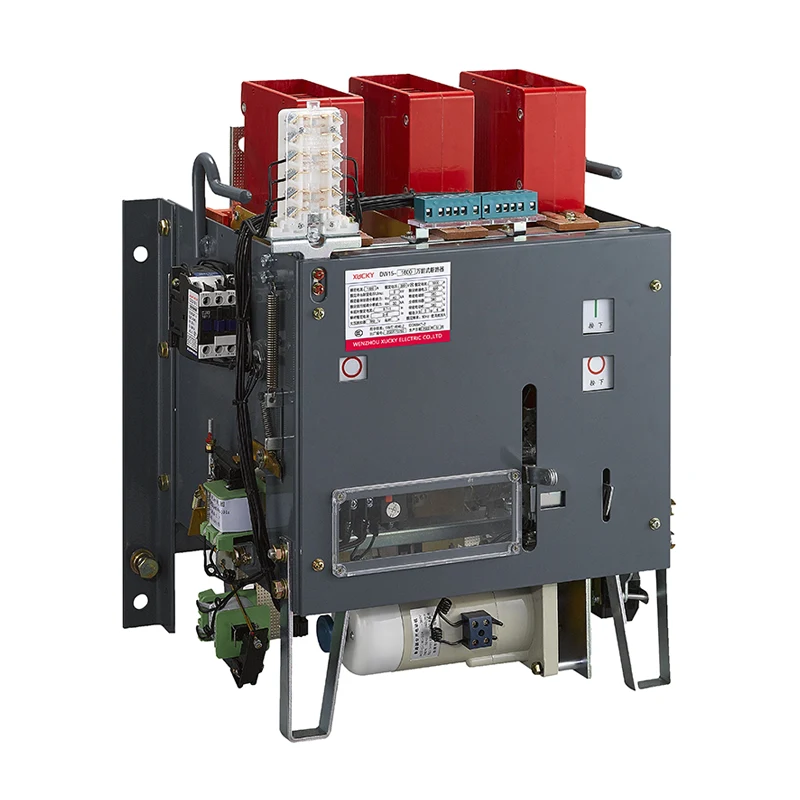

2. DW15-1600, 2500, 4000 әмбебап ажыратқыштар ACB автоматты ажыратқышы үш өлшемді орналасу, контактілі жүйе, жұмыс механизмі темір жақтауға орнатылған. Жоғарғы бөлігінде доғалық сөндіру жүйесі, ал оң жағында жұмыс істейтін механизм бар. «ҚОСУ», «ӨШІРУ» көрсеткіштері және қолмен «ашу», «жабу» түймелері бар. Сол жақ шунтты босату және төмен кернеуді босатумен жабдықталған. Жылдамдықтың қанықтығы мен ток трансформаторы төменгі шинаға орналастырылған. Төменде төмен кернеуді кідірту құрылғылары мен термиялық релелер орнатылған. Өнімнің құрылымы 2-суретте көрсетілген.

3. DW15C-200, 400, 630 Тартпа ACB ажыратқышы. Өнім ажыратқыш корпусынан (түрлендірілген DW15) және тартпаның орындығынан тұрады. ACB автоматты ажыратқышы оқшаулау контактілі пышағымен, қос тізбекті динамикалық контактімен және жерге тұйықтағыш тірек рельсімен жабдықталған. Тартпа орындықтарының сол және оң жақ панельдері, алюминий кронштейндері, оқшаулағыш контакт негіздері, қос тізбекті статикалық контактілер, сырғытпалар және басқа компоненттер. Төменгі жағындағы итеру механизмі жұмыс тұтқасынан, бұрандадан және т.б.

1-сурет: DW15-200, 400, 630 әмбебап ажыратқыштардың құрылымдық схемасы

2-сурет: DW15-1600, 2500, 4000 ауа сөндіргішінің құрылымдық диаграммасы

Контур және орнату өлшемі

3-сурет: DW15-200~630 алдыңғы операциялық ауа сөндіргішінің контуры және орнату өлшемдері

4-сурет: DW15C-200~630 тартпасының автоматты ажыратқышының контуры және орнату өлшемдері

5-сурет: DW15-1000~1600 ауа сөндіргішінің контуры және орнату өлшемдері

6-сурет: DW15-2500 ауа сөндіргішінің контуры және орнату өлшемдері

7-сурет: DW15-4000 ауа сөндіргішінің контуры және орнату өлшемдері
