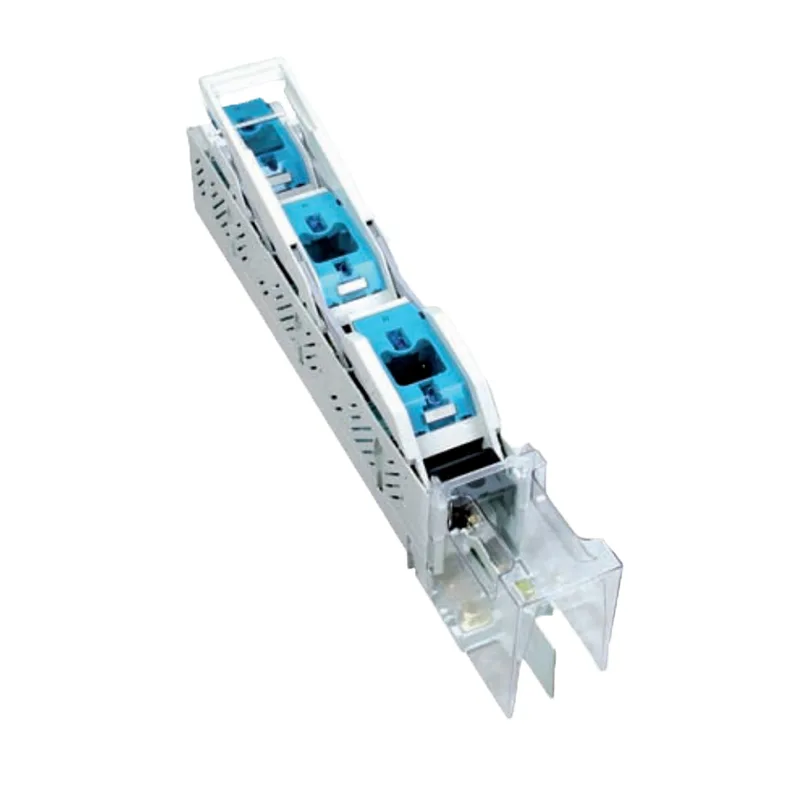

HG2B In-Line In-Line Superse ажыратқышы ажыратқыш

HG2B In-Line In-Line Supere ажыратқышы ажыратқышы AC 160V және одан төмен, AC 160A ~ 630А, акцияланған айнымалы ток жиілігі 50 Гц. Жүктеме жұмысымен, бірінші ағымдағы трансформатор және жолақты қосқышты біріктіру, үш фазалы бөлгіш, үш фазалы бөлек, үш фазалы бөлек, үш фазалық бөлгіш және басқалар, ал басқалары және импортталған қорап қосалқы станциясында кеңінен қолданылады.

Сұрау жіберу

Өнім Сипаттамасы

Қолдану аясы

Өнеркәсіптік кәсіпорындардың тарату жүйесінде ол негізінен таралуы мен электр тізбектері мен мотор тізбектері мен электр тізбектерінде қолданылады, оларды тізбекті және электр желісінен шығарып, қуат көзін ажыратып, айнымалы ток тізбегін қысқа тұйықталудан қорғауға болады. Интернеттегі сақтандырғыш ауыстырып-қосқыш ажыратқыш бір мотор қосқышын іске қосу және ажырату үшін жарамайды. Стандарттарға сәйкес келеді: GB14048.3, IEC60947-3.

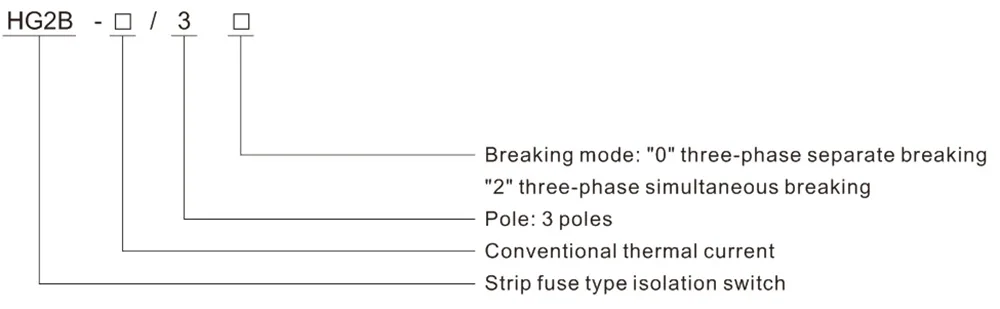

Модель және мағынасы

Қалыпты жұмыс шарттары және орнату шарттары

1. Ауаның қоршаған ортаның температурасы + 40 ° C-тан жоғары емес және -5 ° C-тан төмен емес.

2. Орнату орнының биіктігі 2000м-ден аспайды.

3 Температураның өзгеруіне байланысты кездейсоқ конденсация үшін арнайы шаралар қабылдау керек.

4. Айналадағы қоршаған ортаның ластану деңгейі - 3.

5 Сонымен бірге, орнату орнында жарылыс үшін қауіпті орта болмайды, және металды бүлдіріп, оқшаулауды бұза алатын ортада газ бен шаң болмайды.

Өнімнің ерекшеліктері

■ Ағымдағы трансформатор мен сақтандырғыш ауыстырып-қосқышты бірінші интеграциялау

■ Пышақ жиегі мен доғаны сөндіргіш құрылғымен жұмыс істеу қауіпсіз

■ оқшауланған пышақ, NT / NH сериялары және жалпы жартылай өткізгіш балқытатын балқытылады (жылдам балқу)

■ Сақтандырғыш монитор мен сигнал қосқышын қосуға болады

■ Негізгі қосқыш ретінде пайдаланылады, мезгіл-мезгіл-мезгіл 50-100ға дейін

■ DNH5 жолақты Сақтандырғыш түріндегі сыра түріндегі оқшаулану қосқышы бірегей процесс технологиясымен

■ Сақталған Сақтандырғыштың ажыратқышы Сыртқы келбеті, роман және қысқаша және сәйкес келетін IEC60947-3.gb14048.3 стандартына сәйкес келеді.

Құрылымы және сипаттамалары

Интернеттегі сақтандырғыш ауыстырып-қосқышты ажырату негізінен, тұғырдан, қақпақпен, тұтқаны, қорғаныш қақпақтан және басқалардан тұрады. NT сериялы сақтандырғыш сілтемесі қақпақта орнатылады және жылжымалы жанасу пышағы ретінде қолданылады; Тұтқаның тұтқасы фанаттардағы фельдс бойымен айналады, ал қақпағы сақтандырғышпен сынған және жабылған. Оқшаулау қосқышының талаптарын қанағаттандыру үшін кеңістіктегі үлкен қашықтық және айқын үзіліс бар. Тұғыр мен базаны оңай бөлшектеуге болады, сондықтан тұғырдың автобус жолағында қауіпсіз және сенімді түрде орнатылуы мүмкін. Коммутатордың сыну қабілеттілігін қамтамасыз ету үшін база доғаның сөндіргіш торымен жабдықталған.

Негізгі техникалық параметрлер

					HG2B-160/100	HG2B-250	HG2B-400	HG2B-630
Электр параметрлері	Сақтандырғышпен	Номиналды операциялық кернеу	Ю	V	AC380V	AC380V	AC380V	AC380V
		Номиналды операциялық ток		A	160	250	400	630
		Кәдімгі жылу тогы		A	160	250	400	630
		Номиналды қысқа тұйықталу тогы		Та	50	50	50	50
		Сақтандыру кернеуі		V	690	690	690	690
		Номиналды импульс кернеуі		Кв	8	8	8	8
		Бағасын қолданыңыз			AC-21B	AC-21B	AC-21B	AC-21B
	Оқшауланған пышақпен	Номиналды операциялық кернеу	Ю	V	\	AC240V	Ac400V	Ac400V
		Номиналды операциялық ток	Яғни	A	\	250	400	630
		Кәдімгі жылу тогы	И	A	\	250	400	630
		Номиналды қысқа тұйықталу тогы	ICW	Та	\	16	16	16
		Сақтандыру кернеуі	Ui	V	\	1000	1000	1000
		Номиналды импульс кернеуі	Ump	Кв	\	12	12	12
		Бағасын қолданыңыз			\	AC-22B	AC-22B	AC-22B
	Жалпы параметрлер	Номиналды жиілік		Гез	50/60	50/60	50/60	50/60
		Полюс			3	3	3	3
		Номиналды өткізу қабілеті		A	10
		Сыйақталған сыйымдылығы		A	8 яғни
		Салмақ		кг	1.66	8.64	8.64	9.42
Электр пробкасы		Мөлшері (RT16 \ NT \ nh) IEC60269-2, GB13539.2			00	1	2	3
		Жұмыс істеп тұрған ток	-Да	A	160	250	400	630
		Қуатты тұтыну	P	W	12	18	28	40
Тетік		Механикалық өмір		рет	1400	1400	800	800
Тетік		Ісік бөрене аралығы		мм	100	185	185	185
Қорғаныс		Майдан	Ішінде		IP20	IP20	IP20	IP20
Қорғаныс			Ажыратылған		IP30	IP30	IP30	IP30
Басқалары		Электрондық сақтандырғыш монитор (EFM)			Қосуға болады	Қосуға болады	Қосуға болады	Қосуға болады
Басқалары		On-On-On-On-Off Сигналдық кері байланыс (Микро қосқыш)			Қосуға болады	Қосуға болады	Қосуға болады	Қосуға болады
Жұмыс жағдайлары		Температура		℃	-5 ~ + 55
		Жұмыс режимі			Үздіксіз жұмыс
		Операция			Сап
		Орнату режимі			Тік
		Биіктік		m	≤2000
		Ластану деңгейі			3
		Шамадан тыс сорт			Ⅲ	Ⅳ

Коммутатор мен сақтандырғыш сілтемесі арасындағы байланыс

Кәдімгі жылу ағымы	Сақтанған сілтеме коды	Сақтандырғыш сілтемесінің номиналды тогы (A)
160А	NT00	10, 16, 25, 32, 40, 50, 63, 80, 100, 125, 160
250А	Nt3	200, 250
400А	Nt3	315, 355, 400
630а	Nt3	425, 500, 630

ЕСКЕРТПЕ: NT3-200, 250A Сақтандырғыш стандартты емес, тапсырыс беру немесе теңшеу үшін біздің компанияға хабарласыңыз.

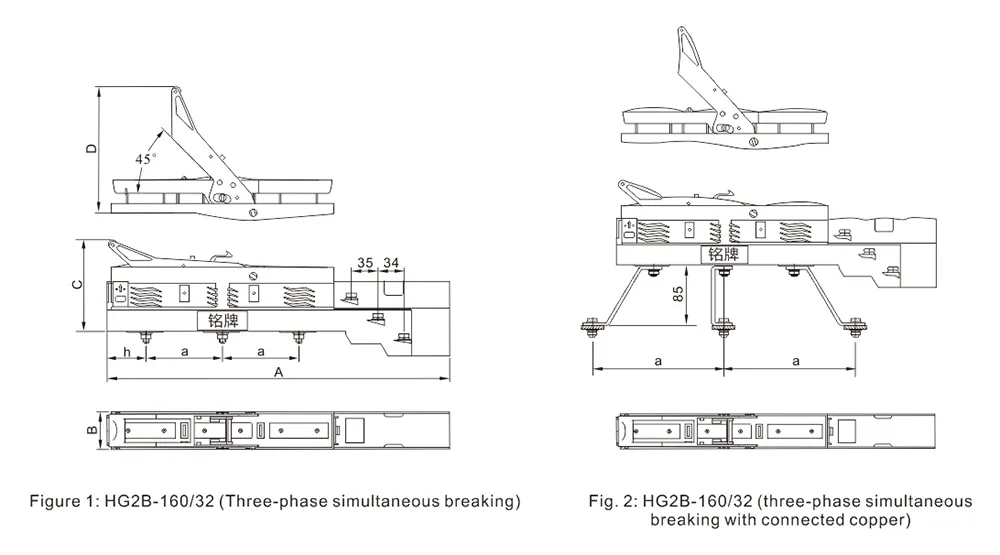

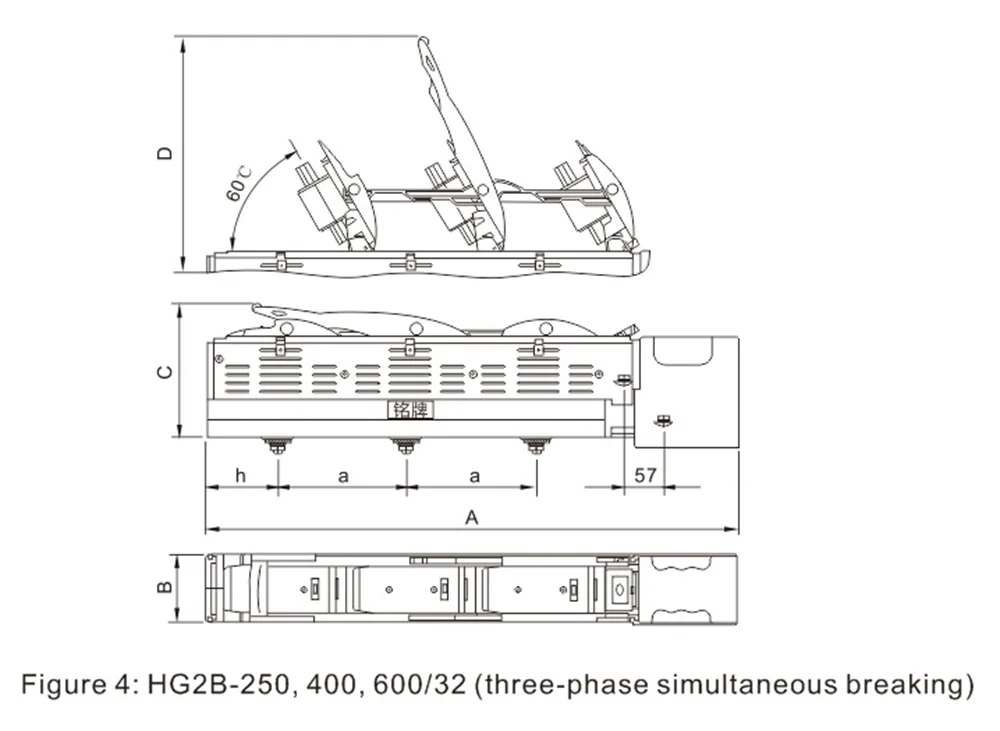

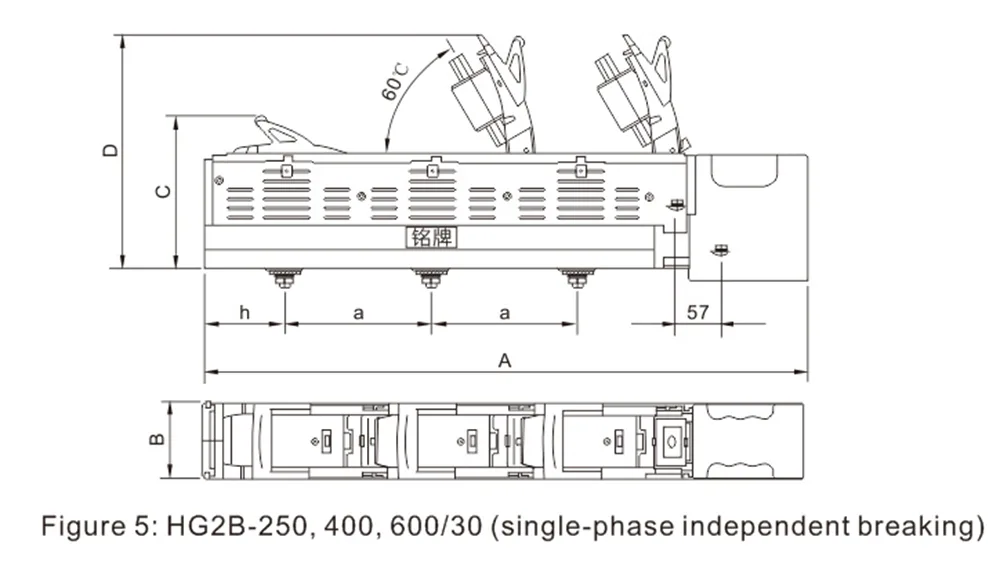

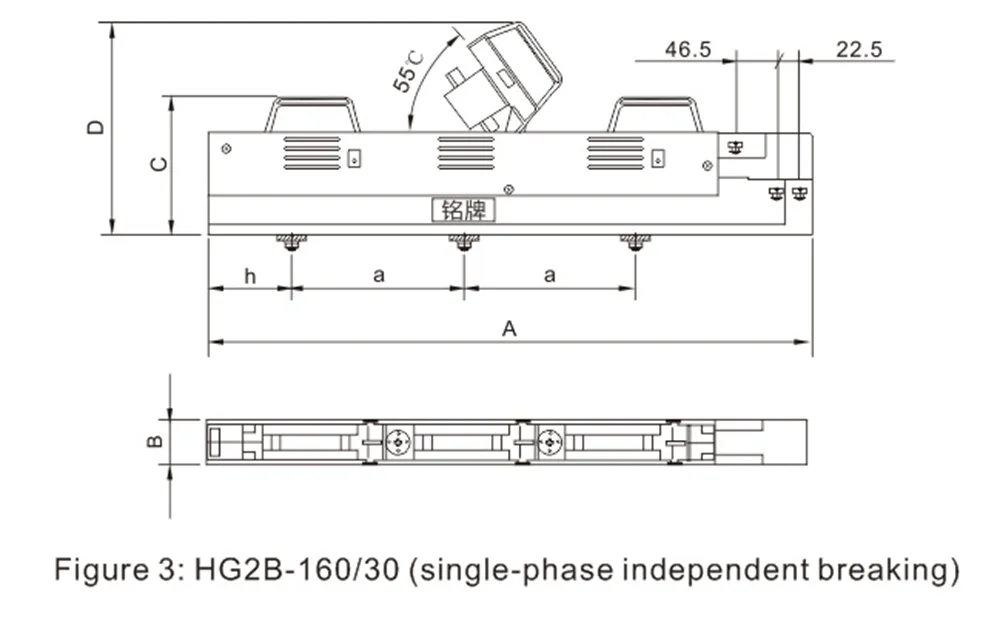

Құрылым және орнату Өлшемдері

HG2B-160 ~ 630А-ның өлшемдері және орнату өлшемдері In-Line Inter Buce қосқышын ажыратқыш.

Улгі		A	B	C	D	h	a
HG2B-160	Үш фазалы	448	49	120	205	50	100
	Мыспен	448	49	120	205	50	185
	Бір фазалы	650	49	150	230	90	185
HG2B-250, 400, 630	Үш фазалы	764	98	195	457	105	185
HG2B-250, 400, 630	Бір фазалы	764	98	195	300	105	185
