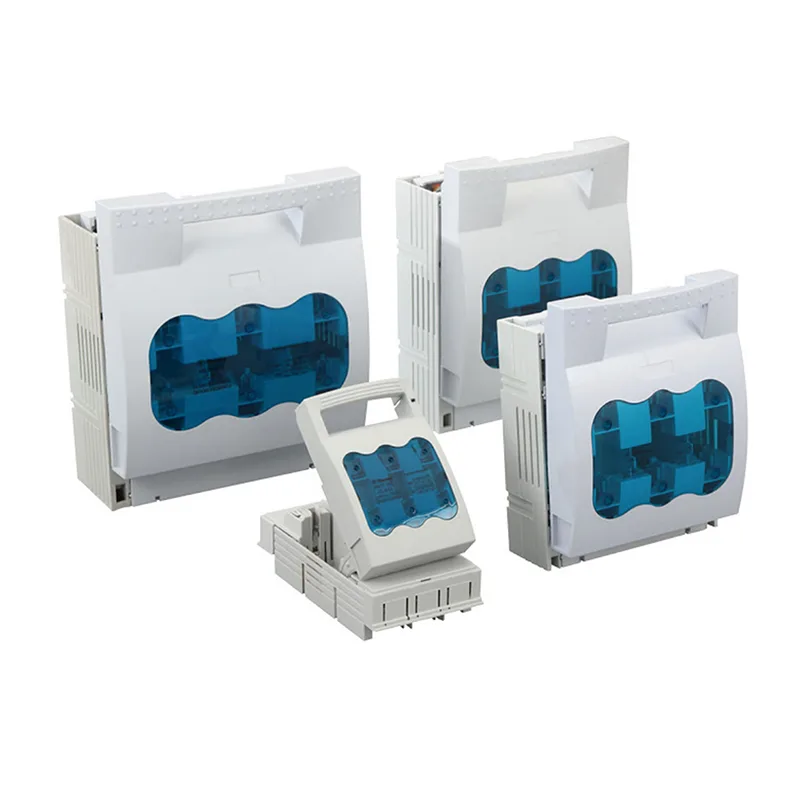

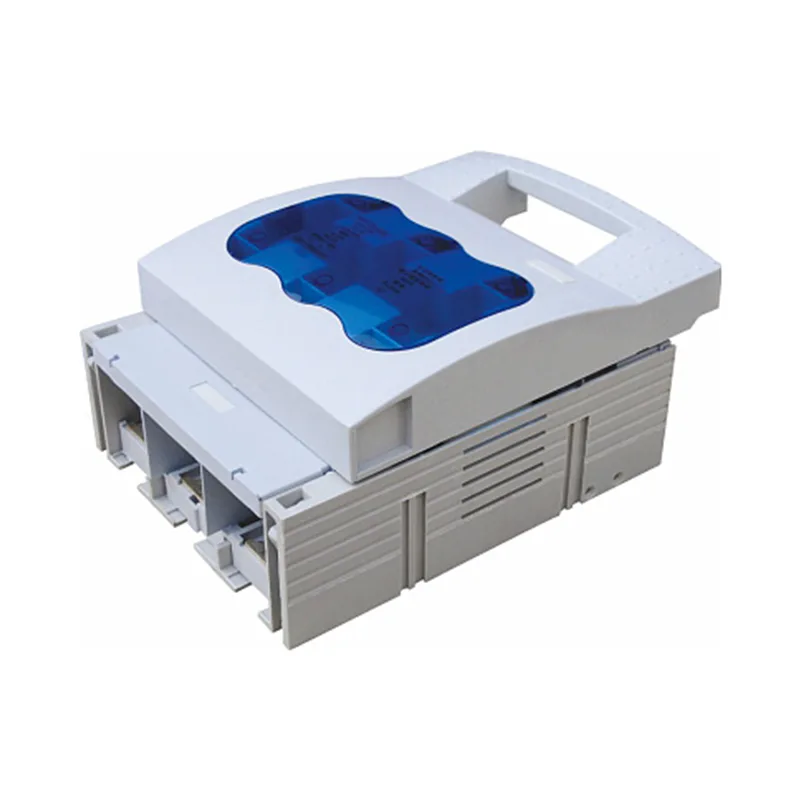

HR17B Сақтандырғышты ажырату ажыратқышы

Xucky hr17b Сақтандырғыштың ажыратқышы ажыратқышты жүктеменімен пайдалануға болады. Ол 40А ~ 630А бағаланған. 2 топ, 3 топ және 4 топ бар. Оны бактарда орнатуға және бекітілген тақтайшаға орнатылуы мүмкін. Сондай-ақ, ол жоғарғы және төменгі ұштардың, пышақтың жиектерін және доғалық сөндіру құрылғысының кіріс және шығыс құрылымын ұсынады; Жабық анықтау шұңқырының қақпағында, сигнал қосқышы және анықтау қосқышы орнатылған. Оны сақтандырғыш монитормен жабдықтауға және пышақ ауыстырғыш ретінде пайдаланылады.

Сұрау жіберу

Өнім Сипаттамасы

Қолдану аясы

Xucky High Spection HR17B Сақтандырғыш ауыстырыпқосқышы ажыратқышты жүктеменімен пайдалануға болады. Ол 40А ~ 630А бағаланған. 2 топ, 3 топ және 4 топ бар. Оны бактарда орнатуға және бекітілген тақтайшаға орнатылуы мүмкін. HR17B СЫЙЛАНЫС ҚАУІПСІЗДІКТІ ҚАУІПСІЗДІКТІ ҚОСЫМША Ажыратқыш, сонымен қатар жоғарғы және төменгі ұштардың, пышақтың жиектерін енгізу және сөндіру құрылғысының кіріс және шығыс құрылымын ұсынады; Жабық анықтау шұңқырының қақпағында, сигнал қосқышы және анықтау қосқышы орнатылған. Оны сақтандырғыш монитормен жабдықтауға және пышақ ауыстырғыш ретінде пайдаланылады.

Сақтандырғыш қосқышының ажыратқышы әдемі, роман және қысқаша, және IEC60947-3 және GB14048.3-ке сәйкес келеді.

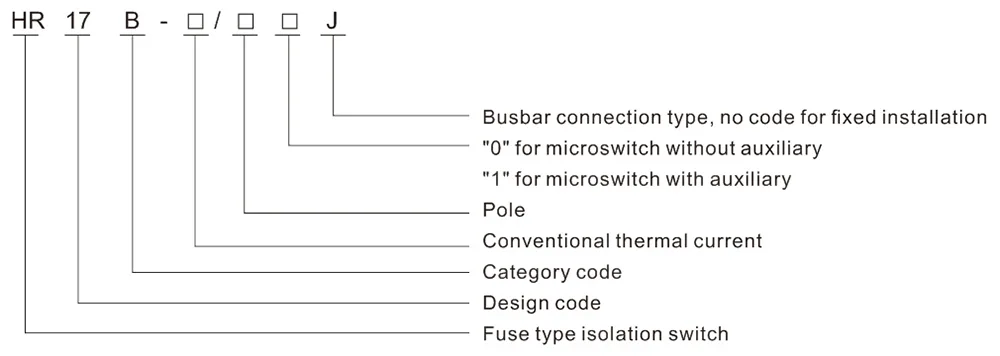

Модель және мағынасы

Негізгі техникалық параметрлер

Сақтандырғыш ауыстырып-қосқыштың ажыратқышы		Hr17b-40	HR17b-63	HR17b-160	Hr17b-250	HR17B-400	HR17B-630
UI есептелген кернеу		690В	690В	800V	800V	800V	800V
Номиналды операциялық кернеу		AC400, 660V
Номиналды операциялық ток	400V AC-23B	40А	63а	160А	250А	400А	630а
Номиналды операциялық ток	660V AC-22B	32а	50а	100А	200А	315а	425а
Қысқа уақытқа дайындық		10
Номиналды қысқа тұйықталу ағымы		50 к.А.
Сақтандырғыш сілтемені		RT14-40	RT14-63	Nt00-160	NT1-250	Nt2-400	Nt3-630

Құрылым және орнату Өлшемдері

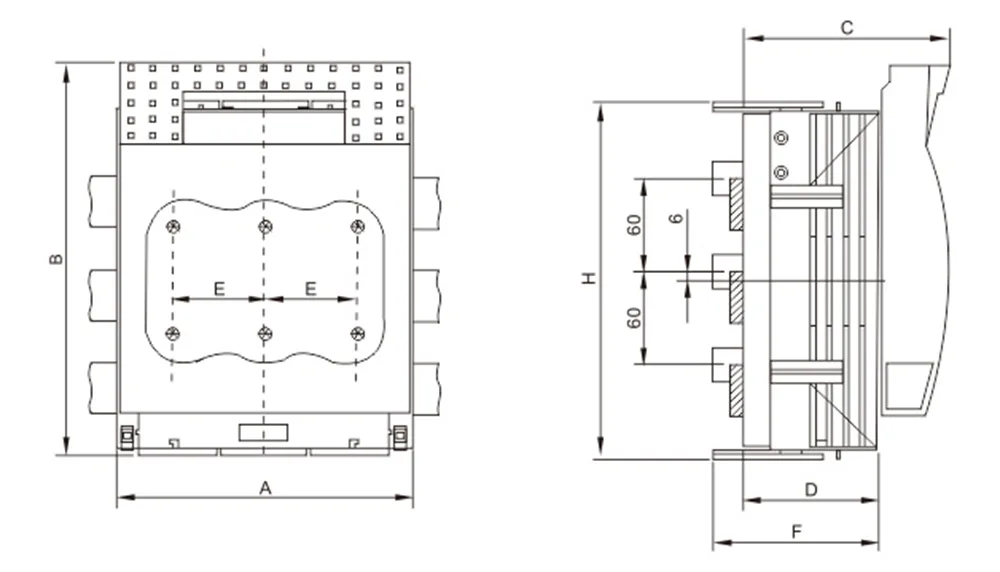

HR17B-160 ~ 630А ілулі түрінің құрылымын және орнату өлшемдері

Улгі	A	B	C	D	E	F	H
HR17b-160 / 30J	106	200	97	60	33	87	200
HR17b-250 / 30J	185	247	128	88	57	110	220
HR17B-400 / 30J	210	290	145	97	65	125	268
HR17B-630 / 30J	256	300	160	112	81	139	285

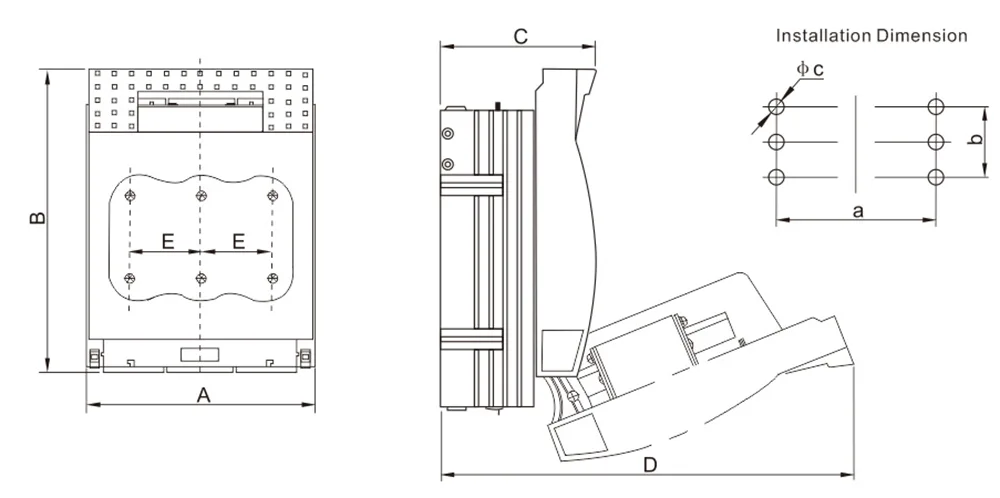

HR17B-40 ~ 630А өлшемдері

Улгі		Құрылым өлшемі (мм)					Орнату өлшемі (мм)
Улгі		A	B	C	D	E	a	b	ΦC
Hr17b-40	2	55	116	76	150	21	25	/	Үлiм
Hr17b-40	3п	76	116	76	150	21	42	/	Үлiм
HR17b-63	2	74	116	76	150	31	35	/	Үлiм
HR17b-63	3п	105	116	76	150	31	62	/	Үлiм
HR17b-160	2	75	200	83	205	33	43	25	Φ7
	3п	106	200	83	205	33	66	25	Φ7
	4-	138	200	83	205	33	100	25	Φ7
Hr17b-250	2	128	247	110	295	57	72	50	F11
	3п	185	247	110	295	57	114	50	F11
	4-	242	247	110	295	57	172	50	F11
HR17B-400	2	145	290	125	340	65	80	50	F11
	3п	210	290	125	340	65	130	50	F11
	4-	276	290	125	340	65	195	50	F11
HR17B-630	2	175	300	145	360	81	90	50	F11
	3п	256	300	145	360	81	162	50	F11
	4-	340	300	145	360	81	243	50	F11
