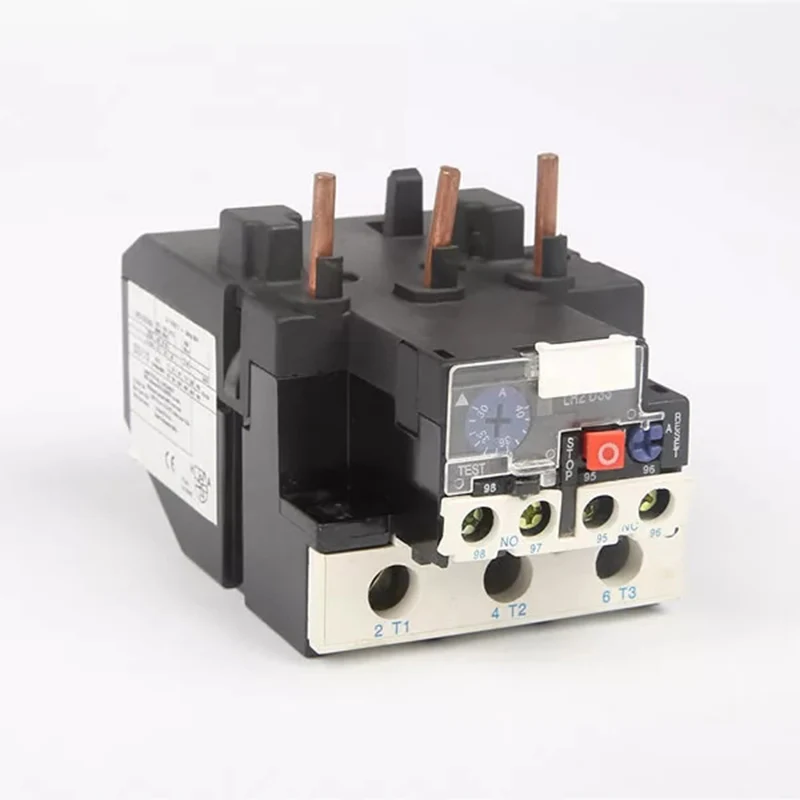

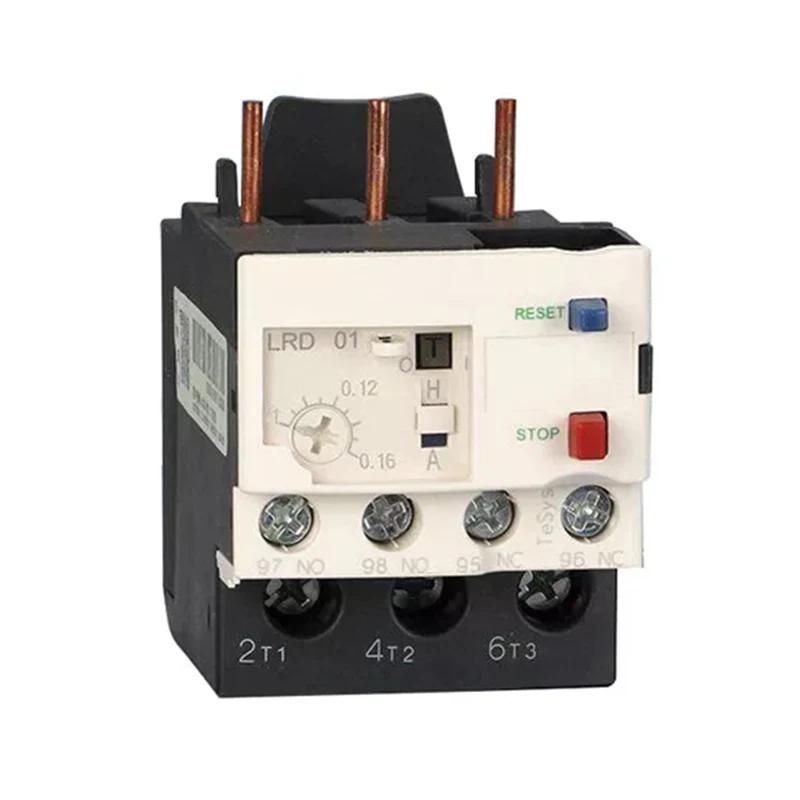

JR20 термиялық артық жүктеме релесі

Қытайдың XUCKY Электрлік бейімделген JR20 термиялық шамадан тыс жүктеме релесі айнымалы ток қозғалтқышының шамадан тыс жүктелуінен, фазалық ақаудан және үш фазалы теңгерімсіздіктен қорғау үшін айнымалы ток 50 Гц, кернеуі 660 В дейін және ток 630 А дейінгі тізбектерге жарамды.

Сұрау жіберу

Өнім Сипаттамасы

JR20 термиялық шамадан тыс жүктеме релесі айнымалы ток қозғалтқышының шамадан тыс жүктелуінен, фазалық ақаудан және үш фазалы теңгерімсіздіктен қорғау үшін айнымалы ток 50 Гц, кернеуі 660 В дейін және ток 630 А дейінгі тізбектерге жарамды. Фазалық ақаулардан қорғау, температураны өтеу, қолмен немесе автоматты қалпына келтіру, әрекетті өшіру икемділігін тексеру, әрекетті өшіру көрсеткіші, ажыратуды тексеру түймесі және басқа функциялармен. Өнімдер GB14048.4 стандартына сәйкес келеді.

Үлгі және мағынасы

Қалыпты жұмыс жағдайлары және орнату жағдайлары

Қоршаған орта температурасы: 24 сағат ішінде орташа мән +35°C аспайды.

Биіктігі: 2000 м-ден аспайды.

Атмосфералық жағдайлар: +40°C температурада салыстырмалы ылғалдылық 50%-дан аспайды, ал төмен температурада жоғары салыстырмалы ылғалдылыққа рұқсат етіледі. Мысалы, 20°C температурада 90%, температураның өзгеруіне байланысты кездейсоқ конденсация үшін арнайы шараларды қолдану керек.

Ластану деңгейі: 3 деңгей.

Орнату санаты: III класс.

Орнату шарттары: Орнату бетінің және вертикалдың еңісі ±5° аспайды.

Бекіту бұрандаларынан басқа, реле 35 мм стандартты рельсті де пайдалана алады.

Соққы дірілі: Реле айтарлықтай сілкініс, соққы және діріл жоқ жерлерде орнатылып, қолданылуы керек.

Тасымалдау, сақтау: тасымалдау кезінде реле қатты соққыға және дірілге ұшырамауы керек, сондай-ақ тасымалдау және сақтау кезінде жаңбыр немесе қар әсер етпеуі керек. Реле тасымалдауға және сақтауға -25°C ~ +55°C температурада және +70°C қысқа мерзімде (24 сағатта) жарамды.

Құрылымдық ерекшелігі

Ішкі құрылым: кірістіру комбинациясы немесе тәуелсіз құрылым; үш өлшемді құрылым, серіппелі пышақтың секіру әрекетінің механизмі; фазалық бұзылу және температураны өтеу құрылымымен.

Орнату операциясы: әрекетті өшіру икемділігін тексеру, әрекетті өшіру көрсеткіші және ажыратуды тексеру және басқа функциялармен; қосымша қолмен қалпына келтіру және автоматты қалпына келтіру; қалыпты жабық және қалыпты ашық қосалқы контактілер оқшауланған және бөлінген

Үлгі	Номиналды оқшаулау кернеуі Ui (V)	Термоэлемент	Номиналды ток диапазоны (A)	Сәйкес айнымалы ток контакторы
JR20-10	660	1R	0,1~0,13~0,15	CJ20-10
		2R	0,15~0,19~0,23
		3R	0,23~0,29~0,35
		4R	0,35~0,44~0,53
		5R	0,53~0,67~0,8
		6R	0,8~1~1,2
		7R	1,2~1,5~1,8
		8R	1,8~2,2~2,6
		9R	2,6~3,2~3,8
		10R	3,2~4~4,8
		11R	4~5~6
		12R	5~6~7
		13R	6~7,2~8,4
		14R	7~8,6~10
		15R	8,6~10~11,6
JR20-16		1S	3,6~4,5~5,4	CJ20-16
		2S	5,4~6,7~8
		3S	8~10~12
		4S	10~12~14
		5S	12~14~16
		6S	14~16~18
JR20-25		1Т	7,8~9,7~11,6	CJ20-25
		2Т	11,6~14,3~17
		3Т	17~21~25
		4Т	21~25~29
JR20-63		1U	16~20~24	CJ20-40 CJ20-63
		2U	24~30~36
		3U	32~40~47
		4U	40~47~55
		5U	47~55~62
		6U	55~63~71
JR20-160		1 Вт	33~40~47	CJ20-100 CJ20-160
		2 Вт	47~55~63
		3 Вт	63~74~84
		4 Вт	74~86~98
		5 Вт	85~100~115
		6 Вт	100~115~130
		7 Вт	115~132~150
		8 Вт	130~150~170
		9 Вт	144~160~176
JR20-250		1X	130~150~170	CJ20-250
JR20-250		2X	167~200~250	CJ20-250
JR20-400		1Ж	200~250~300	CJ20-400
JR20-400		2ж	267~335~400	CJ20-400
JR20-630		1З	320~400~480	CJ20-630
JR20-630		2Z	420~525~630	CJ20-630

Ескертпе: JR20-10 ішіндегі 10R және одан төмен сипаттамалар фазалық ақаулардан қорғау құрылғысын қамтымайды.

Көмекші тізбектің негізгі параметрлері

Пайдалану санаты	Номиналды жиілік	Номиналды оқшаулау кернеуі (Ui)	Номиналды жұмыс кернеуі (Ue)	Номиналды операциялық ток (Ie)	Кәдімгі жылу тогы	Көмекші байланыс
AC-15	50Гц	380 В	127 В	2,83А	6А	NC 95-96
			220 В	1,64А
			380 В	0,95А
			220 В	0,82А	6А	NO 97-98
			380 В	0,47А	6А

Жұмыс сипаттамалары

Жоқ.	Ағымдағы еселіктерді орнату		Әрекет уақыты		Бастапқы жағдай
Әрбір фаза теңдестірілген теріс кездегі жұмыс сипаттамалары
1	1.05		2 сағатта әрекет жоқ		Суық
2	1.2		2 сағаттағы әрекет		Термиялық (№1 сынақтан кейін)
3	1.5		＜2мин	＜4мин	Термиялық (№1 сынақтан кейін)
4	7.2		2s＜Tp≤10s	4s＜Tp≤10s	Суық
5	1.0		2 сағатта әрекет жоқ		Суық
6	1.2		2 сағаттағы әрекет		Термиялық (№5 сынақтан кейін)
7	1.05		2 сағатта әрекет жоқ		Суық
8	1.3		2 сағаттағы әрекет		Термиялық (№7 сынақтан кейін)
Теріс әрбір фаза теңгерімсіз болған кездегі жұмыс сипаттамалары
	Кез келген екі фаза		Үшінші кезең
1	1.10	0.9	2 сағатта әрекет жоқ		Суық
2	1.15	0	2 сағаттағы әрекет		Термиялық (№1 сынақтан кейін)

Контур және орнату өлшемі

1. JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z контуры және орнату өлшемі

2. JR20-10L/JR20-16L/JR20-25L/JR20-63L/JR20-160L контуры және орнату өлшемі

3. JR20-10GL/JR20-16GL/JR20-25GL/JR20-63GL/JR20-160GL контуры және орнату өлшемі

Жылулық реле		A	B	C	D	E	F	G	H	K	a	M1	М2	φ
Үлгі	Ерекшелік	A	B	C	D	E	F	G	H	K	a	M1	М2	φ
JR20-10	Z	44	77.5	101	57.8		10	4.5	13.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9			M5
JR20-16	Z	44	78	101	71		14	4.5	12.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9	5.2		M5
JR20-25	Z	47.5	82.5	117	66		20.5	4.5			32
	L	44	70	117	46		14		8.9	5.5	32	M5
	G	44	70	117	53		14	5.5	8.9	6.5		M5
JR20-63	Z	64	90	117	82		20	5.5			46
	Z	70	90	117	92		28	5.5			46
	L	65	80	117	62		23	5.5			46	M6
	L	65	80	117	62		23				46	M6
	G
	G													7
JR20-160	Z	104	100	152	87.5	87.5	29				37	M6	M8	7
	Z	104	100	152	87.5	87.5	45				37	M6	M8
	L
	L
