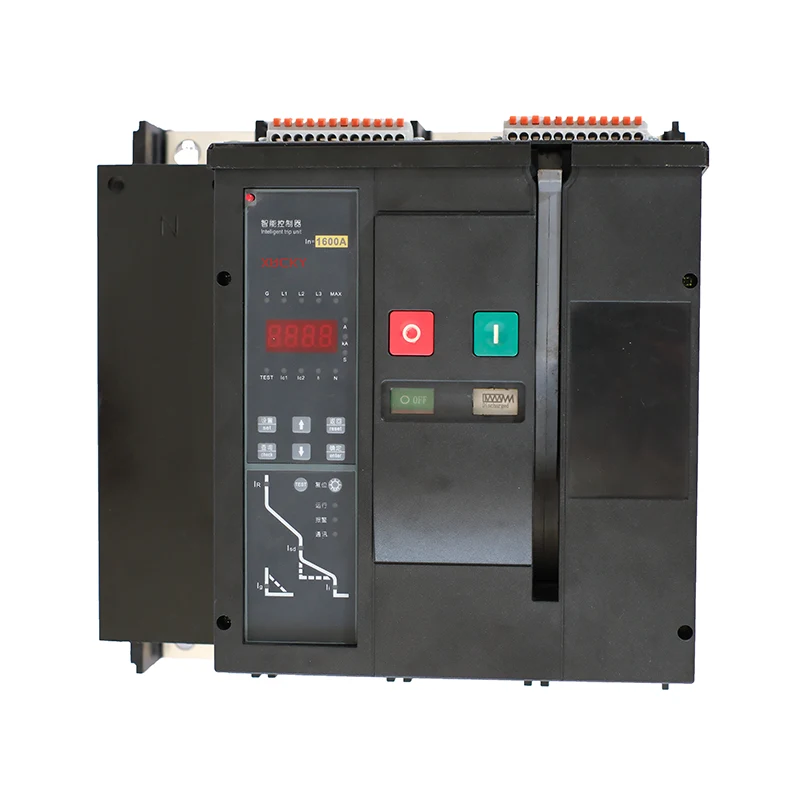

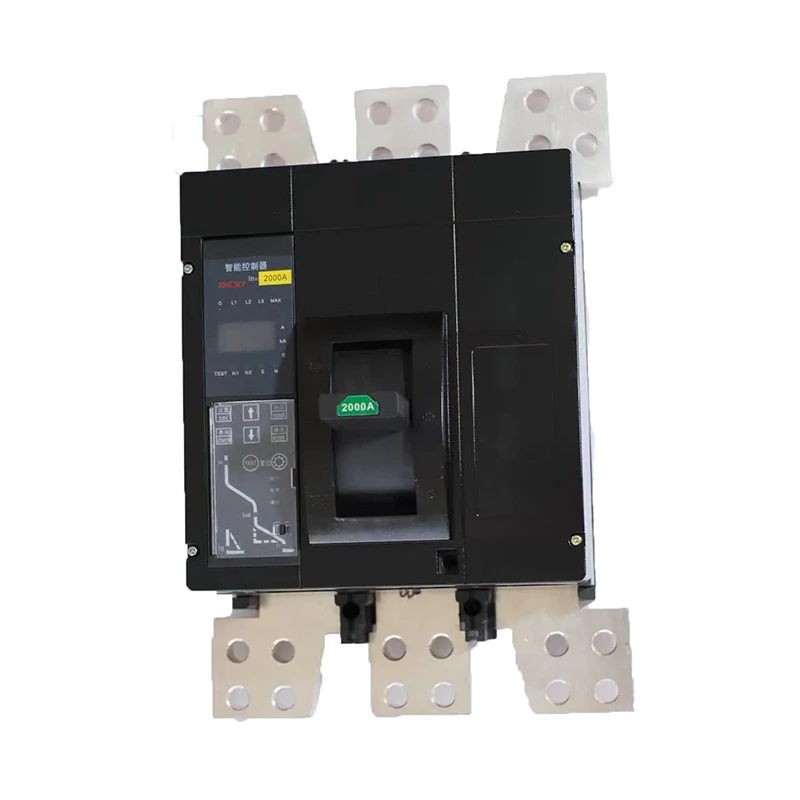

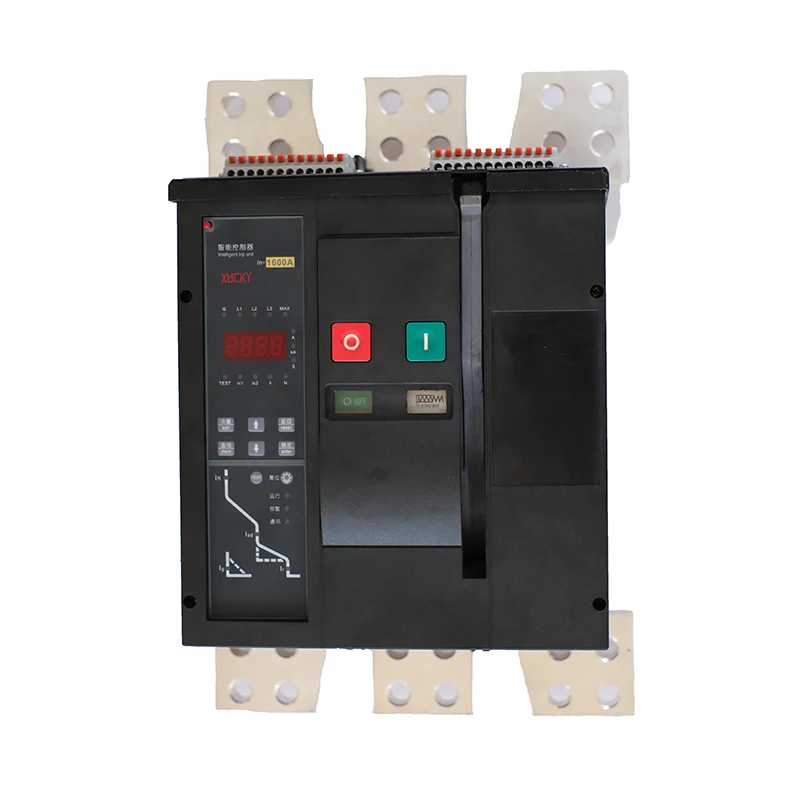

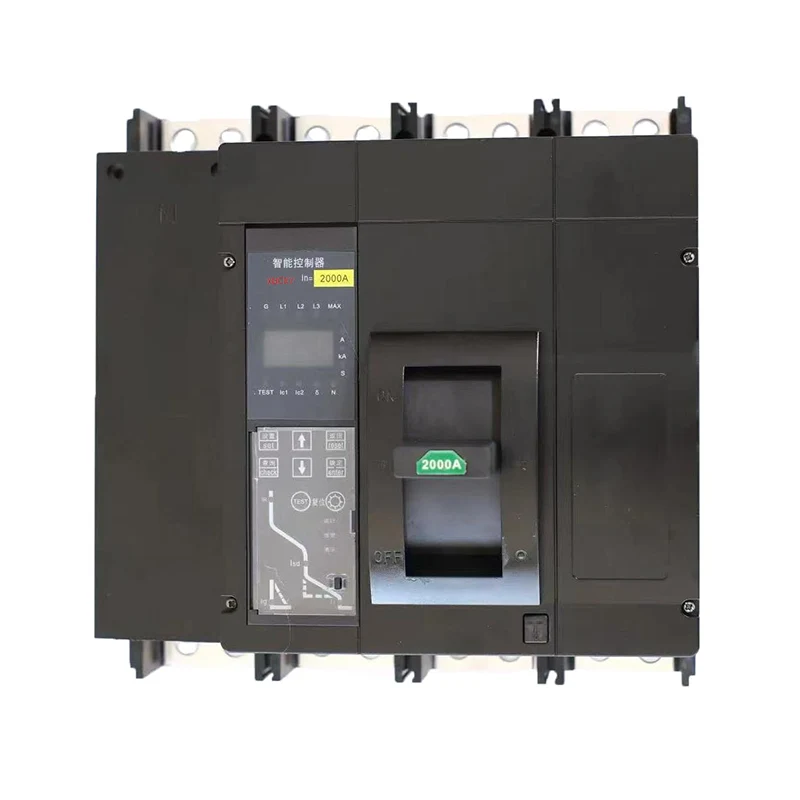

Жаңа M1-2000 құйылған корпус сөндіргіштері модульдік, интеллектуалды, кішірейтілген, орнатуға оңай, концепцияларды өзгертуге, модульдік интеллектуалды контроллерлерге, байланыс және өлшеу функцияларына, жаңа модульдік қолмен механизмдерге және жаңа модульдік электр механизміне ие, негізгі электр механизмі бірдей. Жүздеген мың қатаң нарықтық бағалаулардан және практикалық қолданулардан өткен кадр механизмі. Контакт жүйесінің кіріс ұшынан шығатын ұшына дейін көлденең қимасы жоқ, жақсырақ үзілуге және қысқа мерзімді ток пен температураға төтеп береді. токтың үзілуі.

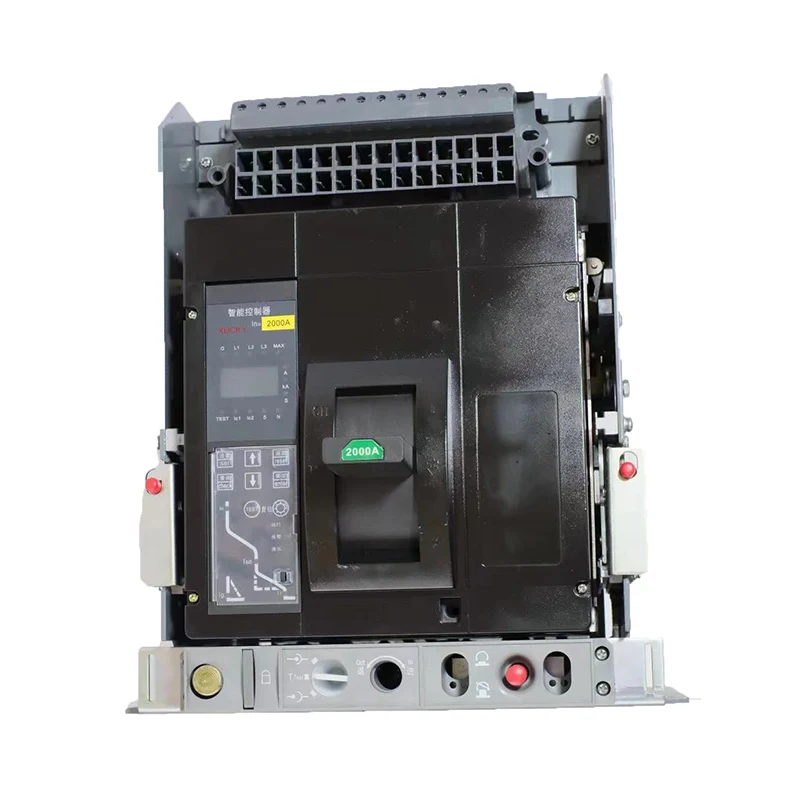

Коммутаторды орнату әдісі: бекітілген және тартпа түрі. M1E- 2000A сериясы Қалыптастырылған автоматты ажыратқыш (бұдан әрі - автоматты ажыратқыш), номиналды оқшаулау кернеуі 1000 В, AC50Hz/60Hz үшін жарамды, номиналды жұмыс кернеуі AC380/400/4 15V, AC500V, AC660/690V, номиналды жұмыс тогы
800А, 1000А, 1250А, 1600А, 2000А тізбектері, ол электр энергиясын тарату үшін қолданылады. Шамадан тыс жүктелуден басқа ұзақ кідіріс кері уақыт шегі және қысқа тұйықталу белгіленген уақыт шегі бар қысқа тұйықталу, қысқа тұйықталу қысқа кідіріс кері уақыт шегі, лезде қысқа тұйықталу, жерге қосу, шамадан тыс жүктеме және дабыл, желіні және қуат көзін қорғай алатын дабылдың өшірілмейтін функциясыIn зақымдалмауынан басқа, жабдықтың негізгі компьютерге немесе басқа энергия тиімділігін басқару жүйелеріне өнімнің тогын, кернеуін, қуатын, электр энергиясын, жиілігін және т.б. қайтару мүмкіндігі бар. Қызмет ету мерзімі, ашылу және пайдалану сияқты ақпарат. жабылу күйін, операциялардың санын және т.б. ажыратқыштарды анықтау және бақылау, электр желісін пайдалану және техникалық қызмет көрсету шығындарын азайту және болашаққа ақпарат беру үшін пайдаланылуы мүмкін. Энергия тиімділігі жүйелері қажетті деректерді қамтамасыз етеді.
M1Z- 2000 сериясы Қалыптастырылған автоматты ажыратқыш (бұдан әрі - автоматты ажыратқыш), номиналды оқшаулау кернеуі 1200 В, номиналды жұмысқа жарамды Кернеу DC500V (2P сериялы қосылым), DC600V (2P сериялы қосылым), DC750V (3P сериялы қосылым), DC 1000V (4P сериялы қосылым), DC1200V (4PSSeries), тарату үшін пайдаланылады 800А, 1000А, 1250А, 1500А, 1 600А және 2000А номиналды жұмыс токтары бар тізбектердегі электр энергиясы. Сонымен қатар ол желілер мен электр жабдықтарын шамадан тыс жүктелуден, қысқа тұйықталудан және төмен кернеуден (төмен кернеуді босатумен) қорғайды.
Оқшаулау функциясымен оның сәйкес белгісі:
FX-Стандарттарға сәйкес: IEC60947-2.
1) Қоршаған ортаның температурасы: -35C ~ +70°C (ETC өнімдері: -309C ~ +70°C); 24 сағаттағы орташа мән +35°С аспайды;
2) Сақтау ортасы: - 40°C және +75C;
3) Биіктігі: ≤2000м;
4) Атмосфералық жағдайлар: қоршаған ауа температурасы +40°С, салыстырмалы ылғалдылық 95%;
5) Ластану деңгейі: 3-деңгей;
6) Қорғау деңгейі: IP20;
7) Орнату санаты: негізгі тізбек және төмен кернеуді босату: монтаждау санаты II; қосалқы схема және басқару схемасы; орнату санаты II;
Ескертпе: DAM1-2000 және DAM1Z- 2000 Қалыптастырылған автоматты ажыратқыштардың өшіру параметрлері сәйкес орнатылады.
қоршаған орта температурасы + 40 ° C дейін. Қоршаған орта температурасы +409C және +70°C аралығында болғанда, пайдаланушы оны пайдалану үшін төмендетуі керек. Дезинфекциялық коэффициентті «Өнім температурасының өзгеруін азайту коэффициенті кестесін» қараңыз.
Контроллер 6 қосымша шамадан тыс жүктеме қисық формуласын қамтамасыз етеді.
1. Амперметр терезесінде көрсетілетін параметрлердің сипаттамасы
«%» шамы жанып тұрғанда, көрсетілген мән контактінің тозу мәні болып табылады.
«X 10» шамы жанып тұрғанда, аз мән автоматты ажыратқыштың ашу және жабу операцияларының саны болып табылады.
"δ", "%" және "L1/L2/L3" шамдары бір уақытта жанады, ал көрсетілетін мән сәйкес фазаның теңгерімсіздік жылдамдығы болып табылады.
«Егер» және «A/KA» шамдары бір уақытта жанады және көрсетілген мән жердегі ток болып табылады.
«L1/L2/L3» және «A/KA» шамдары бір уақытта жанады және көрсетілген мән сәйкес фазалық ток болып табылады.
«N» және «A/KA» шамдары бір уақытта жанады және көрсетілген мән N-фазалық ток болып табылады.
KA-ны көрсету үшін' "A/KA" шамы жыпылықтайды және A көрсету үшін жанып тұрады.
2. Вольтметр терезесінде көрсетілген параметр сипаттамасы
«U1, U2, U3» шамдарының кез келген біреуі және «V» шамы бір уақытта қосылып, сәйкесінше үш фазалы желі кернеуін көрсетеді.
«U1, U2, U3» шамдарының кез келген біреуі және «UN» және «V» үш шамы бір уақытта жанады, бұл сәйкес фазалық кернеуді көрсетеді.
Жиілікті көрсету үшін «HZ» шамы жанады. Егер кернеу қосылмаса, әдепкі параметр 50 Гц болады.
«COS» шамы қосулы қуат коэффициентін көрсетеді.
«КВт» шамы қосулы қуатты көрсетеді.
Белсенді зарядтауды көрсету үшін «KW» шамы жыпылықтайды, ал бірлік киловатт-сағат.
3. Өздігінен диагностикалық ақауларды анықтау
Басқару панеліндегі «T» шамы жанса, бұл өзін-өзі диагностикалау ақауы бар екенін білдіреді. Ақаулық кодын көрсету үшін OK түймесін басыңыз.
Егер ақау жойылса, өзін-өзі диагностикалау ақауының «T» шамын өшіріп, қалыпты күйге оралу үшін қайтару пернесін басыңыз; бірнеше диагностикалық ақаулар болса, ақаулық кодтары арасында айналдыру үшін ▲ және▼ пернелерін басыңыз. Ақаулық коды келесідей:
Контроллер тақтасында көрсетілгендей, контроллер жұмыс кезінде келесі әртүрлі күйлерге ие болады;
1. Параметр күйі: «Параметрлер» шамы әрқашан қосулы және әртүрлі қорғаныс сипаттамаларының параметр мәндерін көруге немесе өзгертуге болады.
2. Сұрау күйі: «Сұрау» шамы әрқашан жанып тұрады және ақаулық туралы тарихи ақпаратты көруге болады.
3. Сынақ күйі: «сынау» шамы әрқашан жанып тұрады және сапар сынағын орындауға болады.
4. Ақаулық күйі: ақау түрін көрсететін «ақау» шамы әрқашан жанып тұрады, ал ақаулық тогы мен уақыты циклде көрсетіледі.
5. Дабыл күйі: «Дабыл» шамы жыпылықтайды, бұл оның ақаулық кешігу процесінде екенін көрсетеді.
6. Сақтау күйі: «Сақтау» шамы бір рет жыпылықтап, деректер өзгергенін көрсетеді.
7. Өзін-өзі диагностикалау күйі: контроллерде өзін-өзі диагностикалау ақаулығы бар екенін көрсететін «T» шамы жанып тұр.
8. Байланыс күйі: тек H түрі бар. «Tx, TR» шамдары жыпылықтайды, бұл деректерді беру бар екенін көрсетеді.
Функцияны,▲,▼, OK, қайтару және басқару панеліндегі басқа пернелерді пайдалану орнату, сұрау және сынақ функцияларын жүзеге асыруға болады. Үш күй бойынша айналдыру үшін функция пернесін басыңыз: орнату, сұрау және тексеру; функция элементтерін таңдау немесе параметр мәндерін арттыру немесе азайту үшін▲және▼пернелерін басыңыз; функция күйін енгізу немесе өзгертілген деректерді сақтау үшін OK пернесін басыңыз; алдыңғы бетке оралу үшін қайтару пернесін басыңыз. 1-деңгей операциясы. Қорғаныс сипаттамасының әртүрлі параметрлері I.>I.>lg қамтамасыз етуі керек. және lLc1> ILc2 ұсынылады. Операция қадамдары келесідей:
1-қадам: «Параметрлер» шамы жыпылықтағанша функция пернесін басып, OK түймесін қайта басыңыз. Осы уақытта «Параметрлер» шамы әлі де жыпылықтайды және белгілі бір қорғаныс санаты Шам жанып тұрады, бұл оның параметр мәнін орнату күйіне кіргенін көрсетеді.
2-қадам: Түрлі параметр мәндерінің бастапқы параметр деректерін айналдыру үшін▲және▼пернелерін басыңыз. Белгілі бір параметр мәнін өзгерткіңіз келсе, OK пернесін басыңыз, осы уақытта «Орнату» шамы әрқашан жанып тұрады. Қажетті мәнге жеткенше реттеу үшін ▲ және▼ пернелерін пайдаланыңыз. OK пернесін басыңыз. «Сақтау» шамы бір рет жанады, бұл модификацияның сақталғанын көрсетеді.өзгертілген деректер. Параметр мәнін өзгертуден шығу үшін қайтару пернесін басыңыз.
3-қадам: Барлық параметр мәндері өзгертілгенше 2-қадамды қайталаңыз. Параметр функциясынан шығу үшін қайтару түймесін басыңыз.
Әртүрлі қорғаныс сипаттамаларының параметр мәндерін өзгерту кезінде келесі екі кестені қараңыз:
|
|
|
|
|
|
lc1 |
ЖӘНЕ/НЕМЕСЕ |
|
|
|
_ |
（K）:: tc: |
|
|
|
_____ _ |
ЖӘНЕ/НЕМЕСЕ |
Жүктемені бақылау l ток орнату мәні |
|
|
_ |
T(K):tuor_ |
|
|
|
8 |
_ |
Ағымдағы теңгерімсіздік параметрінің мәні |
▁ |
|
_ |
Кешіктіру уақытын орнату мәні t, |
|
|
|
し |
_ |
Жердегі ток орнату мәні I |
|
|
C |
Жерге қосу уақытының кері кідірісі уақытты орнату мәні t, |
|
|
|
Жерге қосудың кері уақыт ығысуы C коэффициенті, |
(S жасыл шам жыпылықтайды) |
||
|
し |
ЖӘНЕ/НЕМЕСЕ |
Ұзақ кідіріс тогын шамадан тыс жүктеу орнату мәні I, |
|
|
S |
Артық жүктелу ұзақ кідіріс кері уақытты кідірту уақытын орнату мәні T(K):ta |
|
|
|
S |
ЖӘНЕ/НЕМЕСЕ |
Қысқа тұйықталудың қысқа кідірісі кері уақыт ағымдағы параметр мәні l |
_ |
|
ЖӘНЕ/НЕМЕСЕ |
Қысқа тұйықталудың қысқа кідірісі бекітілді уақыт ағымдағы параметр мәні l,a |
(S қызыл шам жыпылықтайды) |
|
|
_ |
Қысқа тұйықталудың қысқа кідірісі бекітілді уақытты кідірту уақытын орнату мәні t, |
|
|
|
|
ЖӘНЕ/НЕМЕСЕ |
Лездік қысқа тұйықталу ағымдағы параметр мәні I |
_ |
1) Өнімнің негізгі тізбегінің электр схемасы
Айнымалы ток өнімдерінің негізгі схемасы (M1 -2000, M1E-2000)
2) Тұрақты ток өнімі (M1Z- 2000) негізгі тізбекті қосу схемасы .
3) Жалғау сымының анықтамалық қимасы
|
Номиналды ток (A) |
800 |
1000 |
1250 |
1600 |
|
Мыс жолақ өлшемі: ені × қалыңдығы (мм) |
50×5 |
50×6 |
50×8 |
50×10 |
|
Мыс жолақтарының саны |
2 |
2 |
2 |
2 |
|
M10 терминал бұрандасын тарту моменті (N · м) |
|
|
20 |
|
M1- 1 600 типті орнату өлшемдері
M1- 1 600/2P орнату өлшемдері
M1- 1 600/3P орнату өлшемдері
M1- 1600/4P орнату өлшемдері
M1- 2000 типті орнату өлшемдері
4) Артқы панельді сымдарға арналған өнімнің өлшемдері
a) Артқы панельдің көлденең сымдарының өнім өлшемдері (R1)
Ескертпе: Белгіленбеген өлшемдік рұқсат GB/T 1804-c стандартына сәйкес.
б) Тақтаның артындағы тік сымдардың (R2) өнім өлшемдері
4P
Ескертпе: Белгіленбеген өлшемдік рұқсат GB/T 1 804-C стандартына сәйкес.
Тартпа түріндегі панельдің артқы орнату өлшемдері (электрлік)
Артқы орнату өлшемдері
Негізгі тақтаға орнатуға арналған монтаждау тесіктерінің өлшемдері
|
сериялық нөмірі |
Мыс жолақ сымдарының қалыңдығы (мм) |
|
1 |
6.8 |
|
2 |
10.12 |
|
_ |
15 |
|
4 |
20 |
|
Ескертпе: алтыбұрышты розетка басы бұрандалардың ұзындығын тапсырыс беру кезінде көрсету қажет. |
|
Ескертпе: суреттегі X-X, Y-Y үш полюсті автоматты ажыратқыштың орталықтары болып табылады; белгіленбеген өлшемдік рұқсаттар GB/T 1 804-C стандартына сәйкес.
Қауіпсіз қашықтық
Орнатылған кезде автоматты ажыратқыш пен үстіңгі, астыңғы, бүйірлік және алдыңғы панель арасындағы ең аз қауіпсіз қашықтық төмендегі суретте көрсетілген.
