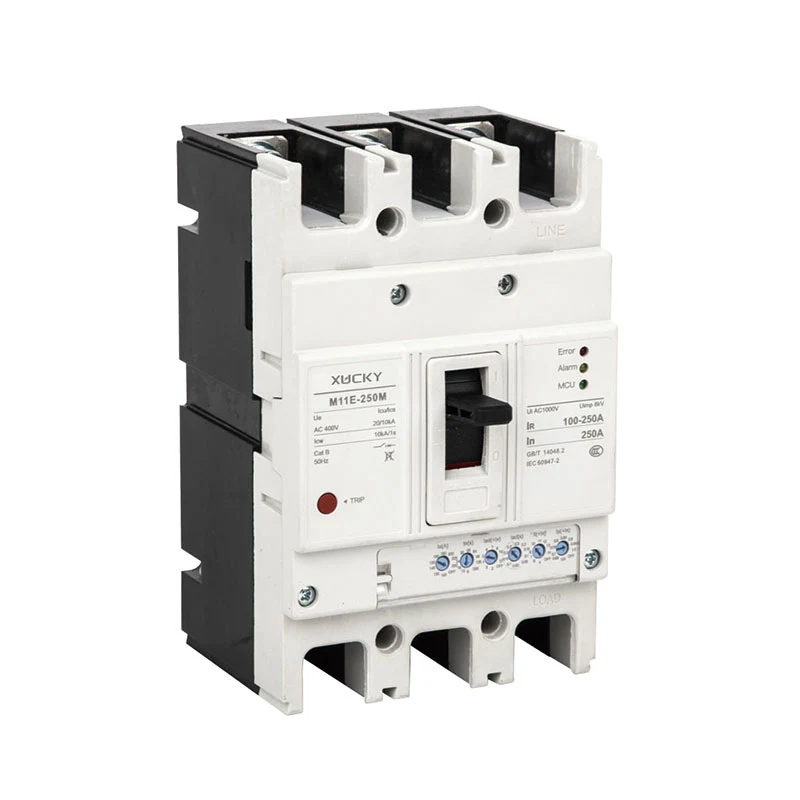

M11 электронды құйылған корпусты ажыратқыш

Қытайдың XUCKY электрлік теңшелген M11 электронды құйылған қорапты ажыратқышы - бұл ұқсас халықаралық өнімдердің артықшылықтарымен және ішкі және халықаралық нарықтардың сұранысымен біріктірілген компания зерттеген және әзірлеген жаңа жаңартылған автоматты ажыратқыштар.

M11, M11LY, M11RT, M11E және M11EL автоматты ажыратқыштары ұқсас халықаралық өнімдердің артықшылықтарымен және ішкі және халықаралық нарықтардың сұранысымен біріктірілген компания зерттеген және әзірлеген жаңа жаңартылған автоматты ажыратқыштар болып табылады.

Оқшаулау кернеуі 1000 В-қа дейінгі сөндіргіш AC50 Гц, номиналды жұмыс кернеуі 690 В және номиналды жұмыс тогы 10А-1250А тарататын жүйелер үшін қолданылады, электр энергиясын тарату, тізбектер мен қуат жабдығын шамадан тыс жүктемеден, қысқа тұйықталудан қорғау үшін қолданылады. кернеу және т.б., қозғалтқышты сирек іске қосу үшін де қолдануға болады және оны шамадан тыс жүктемеден, қысқа тұйықталудан немесе кернеудің төмендеуінен қорғайды.

Ол шағын өлшемдерімен, жоғары сынуымен, қысқа жарқылымен және т.б. ерекшеленеді, пайдаланушылар үшін тамаша өнім болып табылады. Оны тігінен орнатуға немесе көлденең орнатуға болады.

M11DC сериялы тұрақты сөндіргіш (бұдан әрі – автоматты ажыратқыш) тұрақты ток 1000В дейінгі және номиналды ток 10~800А қосатын тұрақты кернеудегі тұрақты жүйелер үшін жарамды, электр энергиясын тарату, тізбектер мен қуат жабдығын қорғау үшін қолданылады. шамадан тыс жүктеме, қысқа тұйықталу және т.б.

Өнімдерді жоғарыдан және төменнен сымдармен беруге болады және ол полярлықсыз.

Ол IEC 60947-2, GB14048.2 және т.б. стандарттарына сәйкес келеді.

Өнімнің ерекшеліктері

1-мүмкіндік: токты шектеу қабілеті

Ток шектеуі контурдағы қысқа тұйықталу тоғының өсу шегіне жатады, ал M11 арқылы қорғалған контурда қысқа тұйықталу тоғының ең жоғары мәні және тізбектегі I2t энергиясы перспективалық мәннен әлдеқайда аз болады.

U-тәрізді бекітілген контакт

Бірегей U-тәрізді бекітілген контакт алдын ала бұзу технологиясына қол жеткізе алады:

Алдын ала үзу технологиясы деп аталатын технология қысқа тұйықталу тогы контакт жүйесі арқылы өтетін кезде, U-тәрізді бекітілген контактілер мен қозғалатын контактілер арқылы өндірілетін электр қуатының өзара ерекше екендігін білдіреді. Қысқа тұйықталу тогы неғұрлым көп болса, соғұрлым электр қозғаушы күштің кері итерілуі де үлкен болады және ол бір уақытта қысқа тұйықталу тогымен бірге пайда болады. Қозғалыс әрекеті пайда болғанға дейін электродинамикалық итеру күші қысқа тұйықталу тоғының ұлғаюын басу мақсатына жету үшін олардың арасындағы эквивалентті кедергіні арттыру үшін доғаны ұлғайту арқылы қозғалмайтын және қозғалатын контактіні ажырата алады.

2-мүмкіндік: модульдік керек-жарақтар

◆ Аксессуар: бір жақтаудың автоматты ажыратқыштары үшін олардың ажырату қуаты мен номиналды токқа қарамастан біркелкі өлшемдері бар; Аксессуар: пайдаланушылар еркін

◆ қажетіне қарай автоматты ажыратқыштардың функцияларын таңдау және кеңейту

◆ Модульдік керек-жарақтарда жылу желісін пайдалану және орнату оңай болатын оқшаулау функциясы бар.

3-мүмкіндік: кішірейтілген жақтау

5 жақтау өлшемі: 125 түрі, 160 түрі, 250 түрі, 630 түрі, 800 түрі, 1250 түрі

M11 сериясының номиналды тогы 10А~1250А

4-мүмкіндік: контактіні тежеу ​​құрылғысы (патенттелген технология)

Өнертабыспен қабылданған техникалық схема:

1-суретте көрсетілгендей жаңа түйіспелі құрылғы негізінен қозғалмайтын түйіспеден, қозғалмалы контакттан, 1-білікке, 2-білікке, 3-білікке және серіппелерден тұрады;

Ажыратқыш жабық күйде болғанда, білік 2 серіппелі бұрыштың оң жағында әрекет етеді; Ажыратқышта үлкен ақаулық ток болған кезде, қозғалатын контакт тоқтың өзі тудыратын электрлік серпіліске ұшырайды және 2 білік қозғалмалы контактімен серіппелі бұрыштың жоғарғы жағына айналғанда, білік 1 центрімен айналады. , ол серіппенің реакциясы кезінде жоғары қарай жылдам айналу және тізбекті жылдам бұзу үшін қозғалмалы контактіні жасайды, контакт құрылымын оңтайландыру арқылы өнімнің үзу қабілетін арттырды.

5-ерекшелік: интеллект

Желі байланысы ыңғайлырақ. Ол Modbus байланыс жүйесіне арнайы қосылым арқылы қол жеткізеді. Байланыс функциясы бар M11E / M11EL есікті көрсету, оқу, орнату және басқару үшін бақылау керек-жарақтарын таңдай алады.

Ерекшелігі: модульденген доғалық сөндіру жүйесі

7-ерекшелік: біріктіру

M11, M11LY, M11DC, M11RT, M11E және M11EL алты сериясы бірдей жақтау өлшемімен бірдей өлшемдерге, орнату өлшемдеріне және сыртқы көрініс стиліне ие, бұл толығымен біртұтас дизайн.

Қоршаған орта және орнату шарттары

◆ 2000 м дейін биіктік;

◆ Қоршаған ортаның температурасы -5℃ және +40℃ аралығында болуы керек (теңіз өнімдері үшін +45℃);

◆ Ылғалды ауаның әсеріне төтеп бере алады;

◆ Қалыптардың әсеріне төтеп бере алады;

◆ Ядролық сәулелену әсеріне төтеп бере алады;

◆ Максималды көлбеу 22,5℃.

◆ Кеме қалыпты дірілге ұшыраған кезде ол әлі де сенімді жұмыс істей алады;

◆ Егер өнім жер сілкінісі (4г) әсеріне ұшыраса, t әлі де сенімді жұмыс істей алады.

◆ Қоршаған орта жарылу қаупі жоқ және металды тоздыратын немесе оқшаулауды бұзатын газ немесе өткізгіш шаңнан алыс жерлерде;

◆Жаңбырдан немесе қардан алыс ұстаңыз.

Ажыратқыштың құрамдас бөліктері

Үлгіні таңдау бойынша нұсқаулық

● Ажыратқыш төмен кернеуді босату, шунтты босату, қосалқы контактілер, дабыл контактілері, электрлік жұмыс механизмі, айналмалы жұмыс тұтқасы және басқа керек-жарақтармен жабдықталуы мүмкін.

● Ажыратқыштың шамадан тыс жүктемені ұзақ кідіртуден, қысқа тұйықталудан және қысқа тұйықталудан лездік қорғаудан қорғау функциялары бар, пайдаланушы қажетті қорғаныс сипаттамаларын орната алады (қорғаныс функциясының параметрлерін орнату үшін пайдаланушы тек DIP қосқышын басқаруы керек).

● Ажыратқышта жерге тұйықталу және термиялық аналогтық қорғаныс функциялары, алдын ала дабылдың шамадан тыс ток көрсеткіші, жүктеме тогы көрсеткіші, сандық токты талдау технологиясы бар және ол қорғаныстың жоғары деңгейіне қол жеткізе алады.

M11E Электрондық типті MCCB техникалық деректер парағы
Кадр тогы (A)		160	250	400	630	1250
Үлгі		M11E-160H	M11E-250H	M11E-400H	M11E-630H	M11E-1250H
Полюс нөмірі		3, 4	3, 4	3, 4	3, 4	3, 4
Номиналды ток (A)		16-32, 40-125,80-160	16-32,40-125,80-160,100-250	200-400	200-400,300-630	400-800,800-1250
Номиналды кернеу (V)		AC400V
Номиналды оқшаулау кернеуі (V)		AC1000V
Қысқа тұйықталу сыйымдылығы(KA)Icu/Ics	AC400V	35/25	35/25	50/35	50/35	65/50
Жұмыс циклінің нөмірі	Электрлік қызмет ету мерзімі	1500	1000	1000	1000	1000
	Механикалық өмір	7000	7000	4000	4000	4000
Контур күңгірт(мм) a-b-c-ca
	3P	90-155-88-115	105-165-88-115	140-257-103-155	140-257-103-155	210-257-103-155
	4P	90-155-88-115	140-165-88-115	185-257-103-155	185-257-103-155	280-257-103-155
Салмағы (кг)	3P	1.8	2.1	5.5	5.7	5.7
	4P	2.3	2.6	7	7.5	7.5
Электрмен жұмыс істейтін құрылғы (MD)		●
Сыртқы жетекті басқару тұтқасы		●
Автоматты шығару		Электрондық түрі

Панель және функция сипаттамасы

Интеллектуалды босату тақтасы

Келесі ретпен панельді реттеу тұтқасы

● IR(A) Isd(x IR) Ii(x IR)

● IR: шамадан тыс жүктелу ұзақ кідіріс қосу параметрінің тогы; Isd: Қысқа тұйықталу кідірісін өшіруді орнату тогы;

● Ii: қысқа тұйықталудың лездік өшіруінің орнату тогы;

Қалған параметрлер зауыттық әдепкі бойынша орнатылады немесе қашықтан байланыс арқылы келесідей орнатылады

● tR: Шамадан тыс жүктелу ұзақ кідіріс орнату уақыты, зауыттық әдепкі: 60с;

● tsd: Қысқа тұйықталудың қысқа кідірісін орнату уақыты, зауыттық әдепкі: 0,1 с;

● Ip: шамадан тыс жүктеме алдын ала дабыл орнату тогы, зауыттық әдепкі: 0,85*IR;

Зияткерлік байланыс порты (COM)

Қалдық токтан қорғайтын панель

Қалыпталған қорапты ажыратқыш дегеніміз не?

Қалыпталған корпус сөндіргіштері (MCCB) шамадан тыс жүктемеден және қысқа тұйықталудан қорғауды қамтамасыз ететін электр жүйелерінің қажетті құрамдас бөлігі болып табылады. Көп жағдайда MCCB құрылғының негізгі қуат тарату тақтасында орнатылады, бұл жүйені қажет кезде оңай өшіруге мүмкіндік береді.

MCCB мен ICCB ажыратқышының айырмашылығы неде?

ICCB құйылған корпус сөндіргіштеріне ұқсас, бірақ MCCB-ден айырмашылығы, оқшауланған корпус сөндіргіштері жиі электр тогын бақылау үшін электронды схеманы және әдетте зарядтау тұтқасын басқару арқылы зарядталатын сақталған энергия механизмін пайдаланады.

MCCB мен RCCB арасындағы айырмашылық неде?

MCCB термиялық магниттік механизмде жұмыс істейді, яғни ол шамадан тыс жүктемеден де, қысқа тұйықталу ақауларынан да қорғау үшін жасалған. RCCB тек қалдық токтардан немесе жерге төгілу токынан қорғауды ұсынады және әдетте жерге тұйықталу токтарынан туындаған электр тогының соғуын және басқа қауіптерді болдырмау үшін қолданылады.

MCCB не үшін қолданылады?

Қалыптастырылған автоматты ажыратқыш (MCCB) - электр тізбегін шамадан тыс жүктемеден немесе қысқа тұйықталуды тудыруы мүмкін шамадан тыс токтан қорғау үшін қолданылатын электрлік қорғаныс құрылғысының бір түрі.
