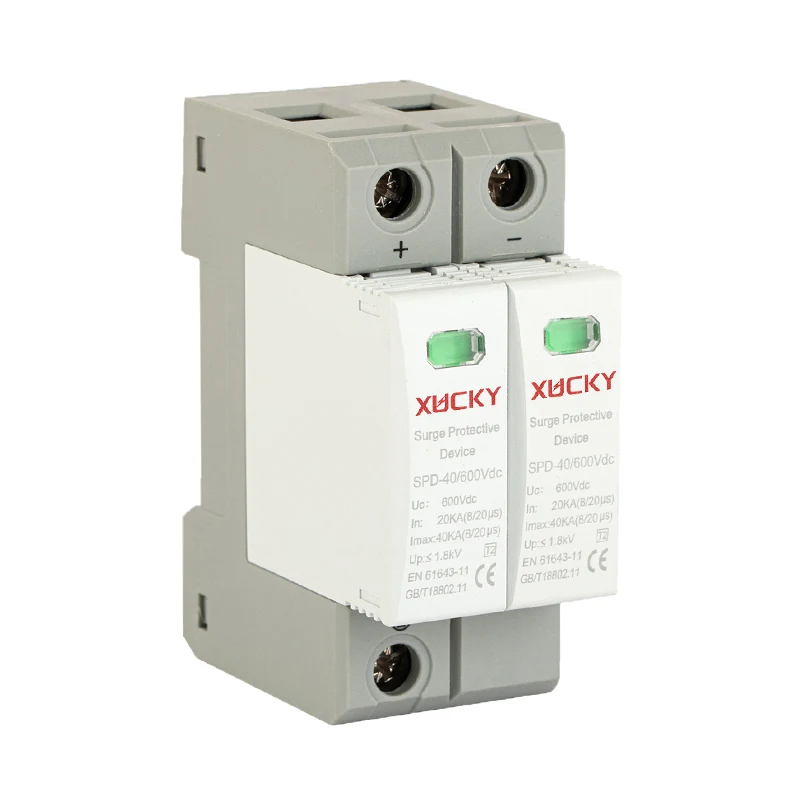

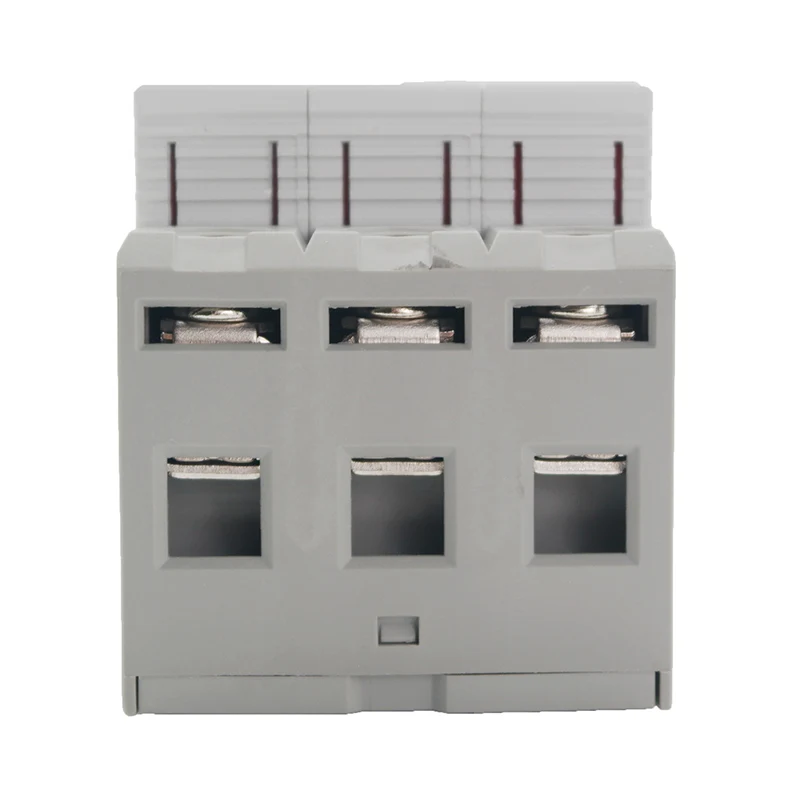

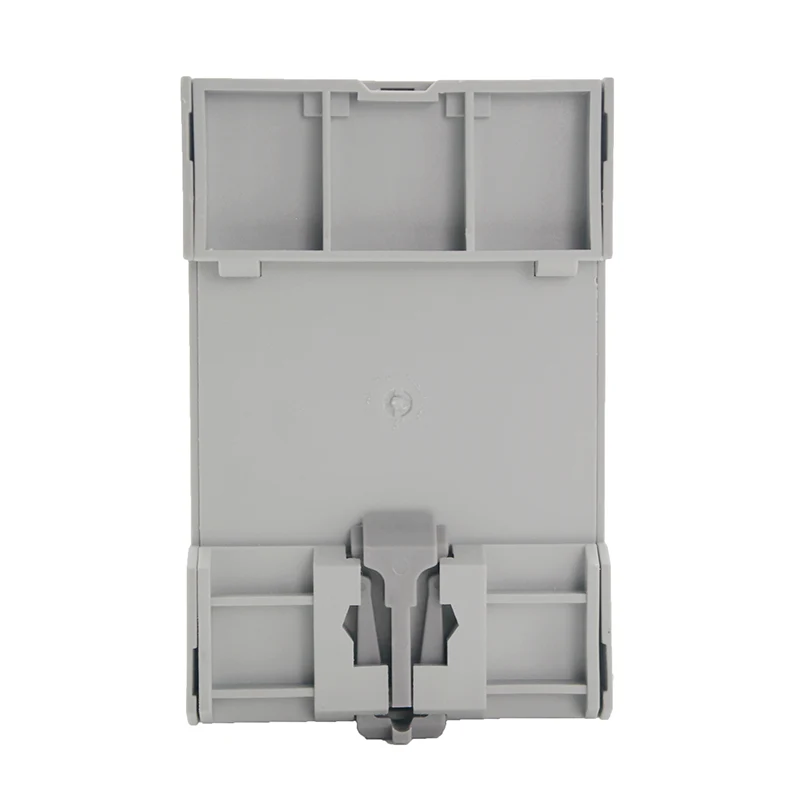

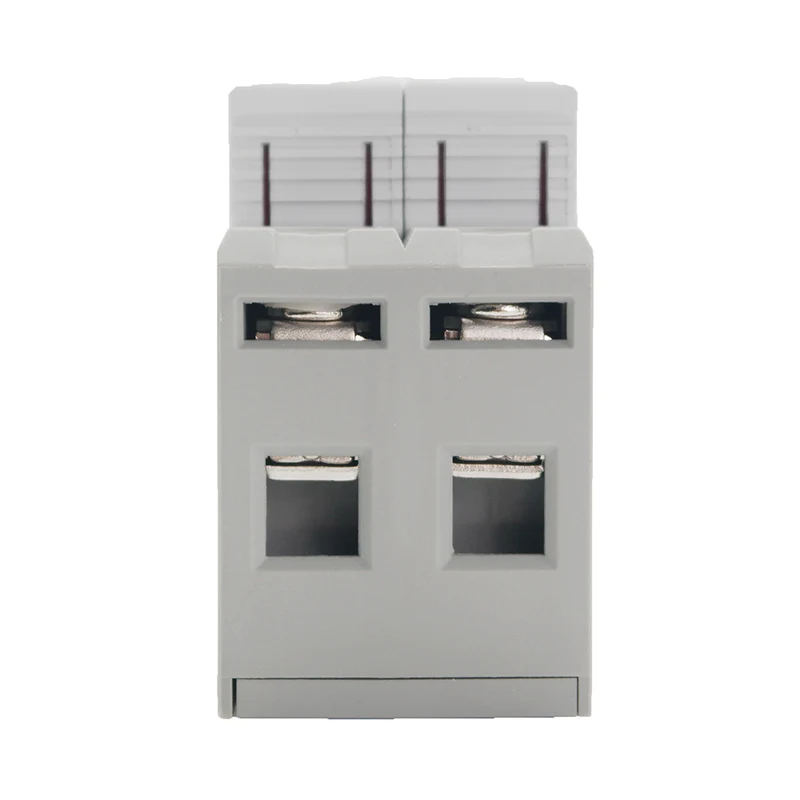

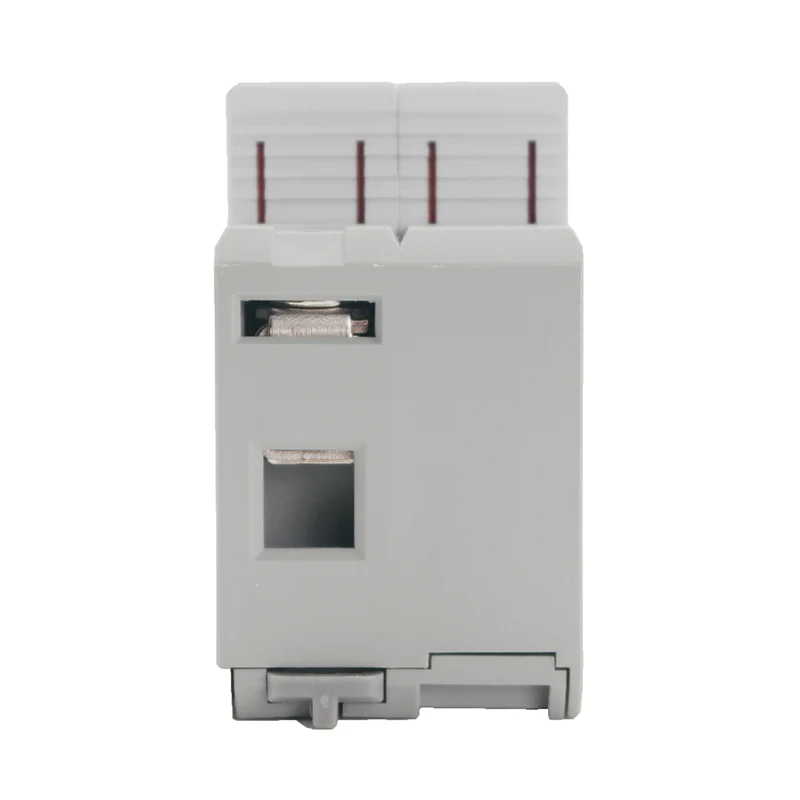

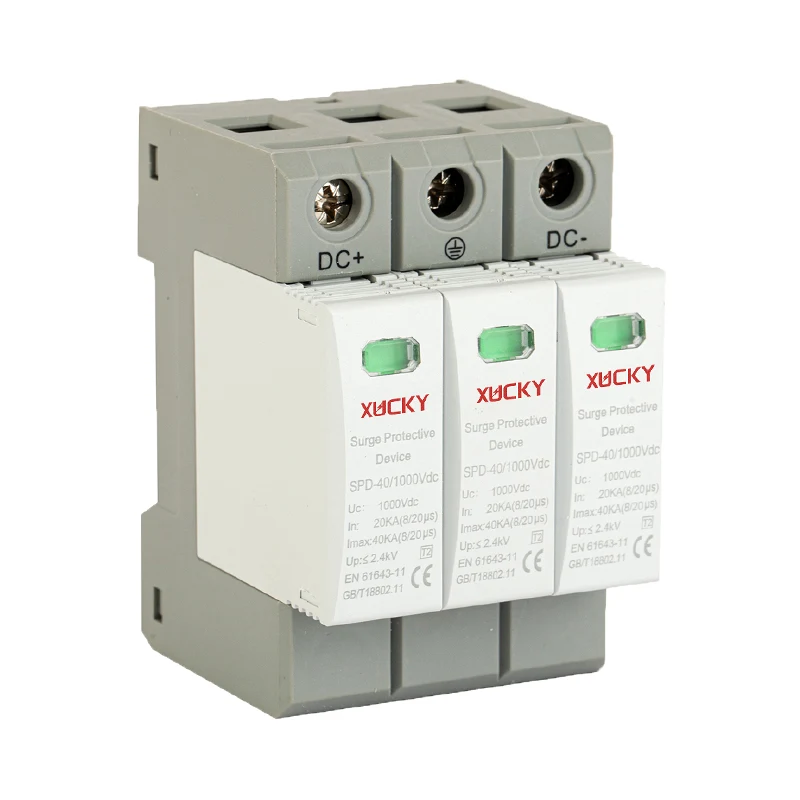

XUCKY PV SPD асқын кернеуден қорғау құрылғысы IEC EN 50539-11 төмен вольтты стандартына қолданылады және тұрақты ток жүйесін және басқа жабдықты асқын кернеуден және лезде асқын кернеу зақымдануынан қорғау үшін қолданылады. Тұрақты ток жүйесі найзағай соғуынан немесе басқа себептерден асқын кернеуді сезінгенде, протектор дереу наносекунд уақыт ішінде өткізіп, жерге асқын кернеуді енгізеді, осылайша нүктелік желідегі электр жабдығын қорғайды. Тұрақты ток кернеуінен қорғау құрылғысы модуль істен шыққаннан кейін жылдам ауыстырылатын қосылатын құрылым болып табылады; Найзағайдан қорғау модулі істен шыққаннан кейін индикатор терезесінің түсі жасылдан қызылға өзгереді және өнімнің қашықтағы сигнал терминалына қосылған қашықтағы дабыл құрылғысына дабыл сигналы жіберіледі.
PV SPD кернеуінен қорғаныс құрылғысы фотоэлектрлік комбайн қораптарында, қуат инверторларында, тұрақты ток тарату шкафтарында және т.б. кеңінен қолданылады. Оның жоғары разрядтық ток, жылдам әрекет ету уақыты және төмен қалдық кернеу артықшылықтары бар. Максималды фотоэлектрлік кернеу UC≤1200VDC жетеді.
ЕРЕКШЕ ӨЗГЕШЕЛІКТЕРІ
1. Кернеу түрлері: DC500V 690V 800V 1000V 1200V;
2. 8/20μs, T2 қорғанысы;
3. Жоғары разрядтық сыйымдылық, жылдам жауап беру, қосылатын;
4. сенімдірек қорғауды қамтамасыз ететін қос термиялық ажырату құрылғылары;
5. Терезенің визуалды дисплейі, жасыл түс қалыпты, Қызыл түс ақауды білдіреді (жаңа модульді өзгерту қажет);
6. Қашықтағы терминал қосымша.
ЭЛЕКТРЛІК ТЕХНИКАЛЫҚ ПАРАМЕТРЛЕР
Үлгі
PV DCSPD
Стандартты
IEC EN50539-11
Қорғау дәрежесі
T2, II класс
Максималды үздіксіз жұмыс кернеуі Uc
500В 690В 800В 1000В 1200В
Номиналды разряд тогы 8/20μс
20КА
Максималды разряд тогы 8/20μс
40КА
Найзағайдың импульстік тогы 10/350μс
12,5КА
Кернеуден қорғау деңгейі жоғары
≤4КВ
Полюстердің саны
2P/3P
Жауап беру уақыты Ta
≤25 нс
Қосылатын кабель
≥4мм², Жер сымы ≥6мм²
Орнату әдісі
35 мм DIN рельс
Сәйкес сақтандырғыш немесе ажыратқыш
≥32A
Жұмыс температурасының диапазоны
-40°C ~ +80°C
Корпус түсінің модулі/негізі
Сұр/Ақ
Сертификат
CE, ISO9001-2015
СІМ ДИАГРАММАСЫ
НЕГІЗГІ ҚҰРЫЛЫМЫ ЖӘНЕ ЖҰМЫС ПРИНЦИПІ
Фотоэлектрлік электр энергиясын өндіру жүйесінде желі мен жердің оң және теріс полюстері арасында қорғаныс құрылғылары қосылады. Қалыпты жағдайда қорғаныс құрылғысы жоғары қарсылық күйінде болады. Найзағай соғуынан немесе басқа себептерден электр желісінде асқын кернеу пайда болған кезде, қорғаныс құрылғысы бірден наносекундтарда жұмыс істеп, жерге асқын кернеуді енгізеді, осылайша электр желісіндегі электр жабдығын қорғайды. Асқын кернеу қорғаныс құрылғысы арқылы өтіп, жоғалған кезде қорғаныс құрылғысы жоғары қарсылық күйіне қайта ауысады, бұл электр желісінің қалыпты жұмысына әсер етпейді. Асқын кернеуден қорғағыштың электрлік схемалық диаграммасы келесі суретте көрсетілген.
ЧИП
Максималды үздіксіз жұмыс кернеуі Uc
Қарсылық чипінің өлшемі
500VDC
34мм*34мм*4,6мм
690В тұрақты ток
34мм*34мм*6,0мм
800VDC
34мм*34мм*6,5мм
1000В тұрақты ток
34мм*34мм*7,35мм
1200В тұрақты ток
34мм*34мм*7,5мм
КОНТУРАЛЫҚ ЖӘНЕ ОРНАТУ ӨЛШЕМДЕРІ
2P
3P
ҚОЛДАНБА
●Күн инверторлары: инверторлардағы сезімтал электрониканы асқын токтар мен кернеулерден қорғау үшін.
●Күн панельдері: жеке панельдерді кернеудің жоғарылауынан қорғау үшін күн панельдерінің қосылу қораптарына біріктірілген.
●Тұрақты ток біріктіргіш қораптары: Орталықтандырылған күн жүйелерінде SPD біріктірілген тұрақты ток шығысын бірнеше күн панельдерінен қорғау үшін пайдаланылады.
●Батареяны сақтау жүйелері: Батареяларды және онымен байланысты электрониканы шамадан тыс кернеу жағдайларынан қорғау үшін.
●Желіге қосылған және желіден тыс күн жүйелері: желіге қосылған және дербес күн электр қондырғыларының қауіпсіздігі мен тұрақтылығын қамтамасыз ету.
●Зарядтау контроллері: Контроллерге немесе жалғанған жүктемелерге зақым келтіруі мүмкін кернеудің жоғарылауынан қорғау үшін заряд реттегіштері бар күн энергиясымен жұмыс істейтін жүйелерде.
