SPD кернеуінен қорғайтын құрылғы

Қолдану аясы

XUCKY SPD асқын кернеуден қорғайтын құрылғы, B, C, D сериялары үлкен ток модульді SPD асқын кернеуден қорғайтын құрылғы айнымалы ток 50/60 Гц, TT, IT, TN-S, TN-C, TN-C-S номиналды кернеудің қуат беру жүйелері үшін пайдаланылады. 380 В және одан төмен, найзағайдан немесе асқын кернеуден туындаған электр желісін қорғау үшін. Дизайн IEC61643-1 негізінде жасалған, ол 100 кА найзағай тогын шығара алады, корпус 35 мм электр рельсіне орнатылған, ажырату құрылғысы автоматты түрде электр желісінен шығады, бұл кезде күй көрсеткіші жасылдан қызылға айналады. SPD ток кернеуінен қорғаныс құрылғысында жалпы режим (MC) және дифференциалды режим (MD) қорғаныс режимдері бар.

SPD ток кернеуінен қорғайтын құрылғы IEC61643-1 стандартының талаптарына сәйкес келеді.

Кернеуден қорғайтын құрылғының қызметі

SPD асқын кернеуден қорғау құрылғысы қуат беру жүйесінің қалыпты қуат көзін қамтамасыз ету үшін өте сызықты емес варисторды пайдаланады, қалыпты жағдайда тоқ кернеуінен қорғайтын құрылғы жоғары қарсылық күйінде, ағып кету тогы нөлге тең болады. Қуат жүйесінің шамадан тыс кернеуі пайда болған кезде, асқын кернеуден қорғайтын құрылғы бірден наносекундтарда, асқын кернеудің амплитудасын жабдықтың қауіпсіздік жұмыс ауқымында орындайды. Бұл кезде артық кернеу энергиясы бөлінеді. Содан кейін тоқтан қорғау құрылғысы жылдам жоғары кедергі күйіне ауысты, бұл қуат жүйесінің қалыпты қуат көзіне әсер етпейді.

Құрылымы және жұмыс істеу принципі

Үш фазалы төрт сымды жүйедегі SPD асқын кернеуден қорғайтын құрылғы, тоқ кернеуінен қорғайтын құрылғылар үш фазалы желілер мен нөлдік желілік жерге қосу сымы арасында қосылған. Ток кернеуінен қорғайтын құрылғы қалыпты жағдайларда, найзағай немесе басқа себептерден туындаған электр желісінің асқын кернеуі пайда болған кезде өте кернеуден қорғайтын құрылғы наносекунд уақыт ішінде жерге кернеудің түсуін және электр жабдығын қорғау үшін бірден өтеді. электр желісінде. Кернеу кернеуі протектор арқылы өткенде, жоғалғаннан кейін тоқтан қорғайтын құрылғы жоғары қарсылық күйіне өзгереді, осылайша электр желісінің қалыпты жұмысына әсер етпейді.

Өнім ерекшеліктері

★ жоғары өнімді мырыш оксидінің варисторлық пленкасының тәуелсіз зияткерлік меншік құқықтарын пайдалану

★ металл қалқанды қорғау модулінде кәсіби технологияны пайдалану

★ орнатылған шамадан тыс токтың қызып кетуі, температураны реттеу тізбегі технологиясы

★ Дабыл көрсеткіші анық, жасыл (қалыпты), қызыл (ақау)

★ модуль дизайны, оңай орнату, техникалық қызмет көрсету, оңай техникалық қызмет көрсету

★ қашықтан бақылауға мүмкіндік беретін қашықтағы байланыс интерфейсімен

Негізгі техникалық параметрлер

Диаграмма

Негізгі құрылымы және жұмыс принципі

Үш фазалы төрт сымды жүйеде үш фазалы желілер мен нөлдік желі бөкселер арасындағы протектормен қосылады.

Қалыпты жағдайда протектор жоғары қарсылық күйінде болады, ал электр желісінде найзағай соғуынан немесе басқа себептерден асқын кернеу пайда болған кезде, протектор наносекундта тез арада қосылады және асқын кернеудің асқын кернеуі енгізіледі. жерге түседі, осылайша электр желісіндегі электр жабдығын қорғайды.

Асқын кернеу протектор арқылы өтіп, жоғалған кезде, электр желісінің қалыпты жұмысына әсер етпеу үшін протектор қайтадан жоғары қарсылық күйіне ауысады. Асқын кернеуден қорғағыштың электрлік схемалық диаграммасы төменде көрсетілген.

Ескерту: 1, термиялық ақаулық айырғыш 2, варистор парағы

Орнату орны және қолданба

■ Найзағайға арналған C-сыныптағы найзағай тоғының SPD қорғауы ықтимал байланыстыруды жабдықтайды.

■ LPZ0B немесе LPZ1 аймағын және LPZ2 аймағын орнатыңыз.

■ Асқын кернеуден қорғайтын құрылғы әдетте  еден тарату қорабына, компьютерлік орталыққа, телекоммуникация бөлмесіне, лифтті басқару бөлмесіне, кабельдік теледидар бөлмесіне, ғимаратты басқару бөлмесіне, қауіпсіздікті бақылау орталығына, өртті басқару орталығына, өндірістік басқару бөлмесіне, жиілікті түрлендіру жабдығын басқару бөлмесіне, ауруханаға орнатылады. операциялық зал, ICU және электроникамен жабдықталған

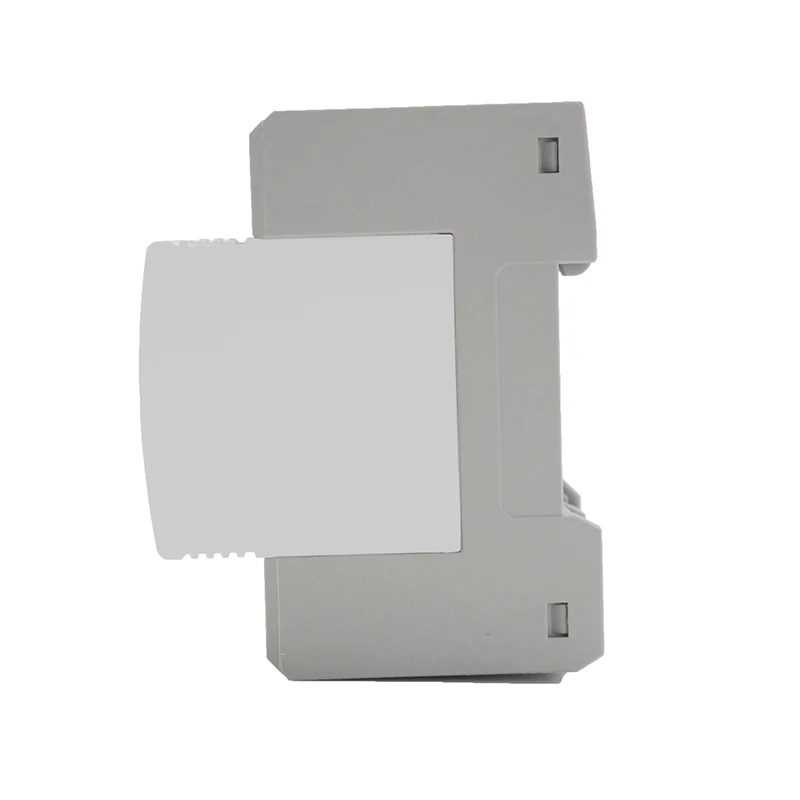

КОНТУРАЛЫҚ ЖӘНЕ ОРНАТУ ӨЛШЕМДЕРІ

1P

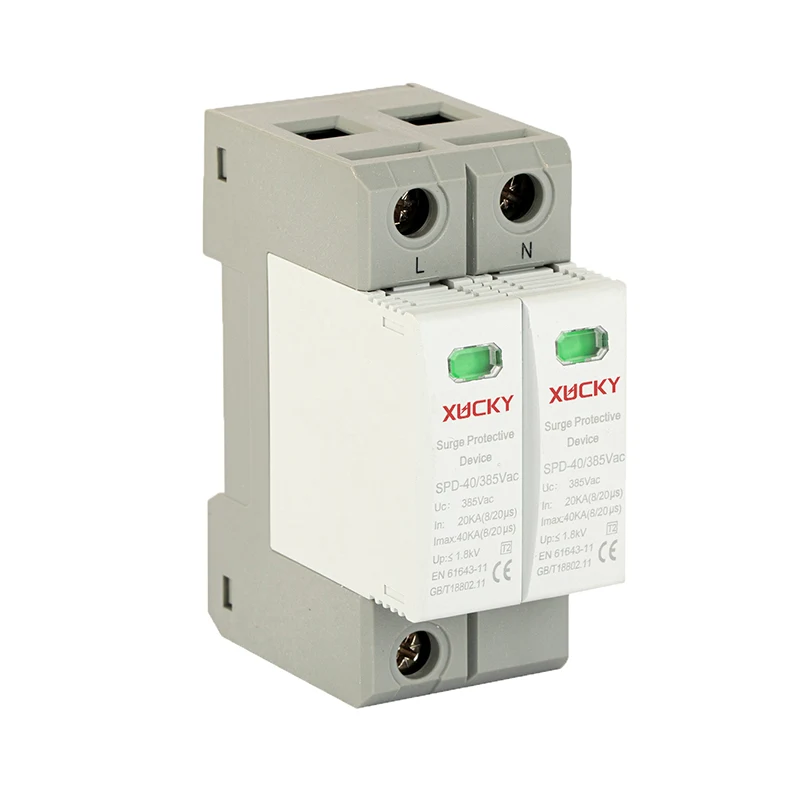

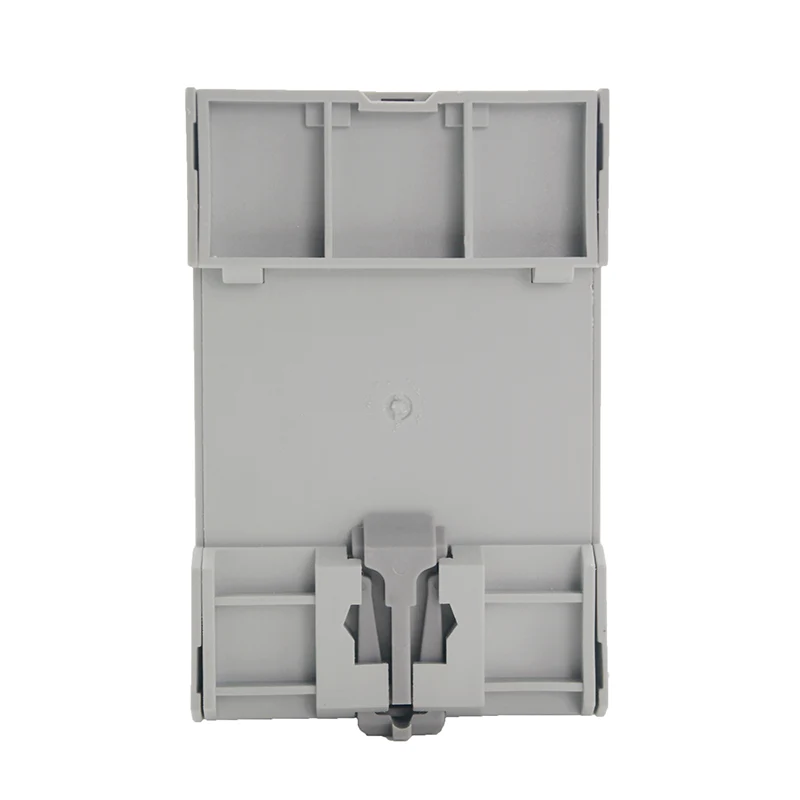

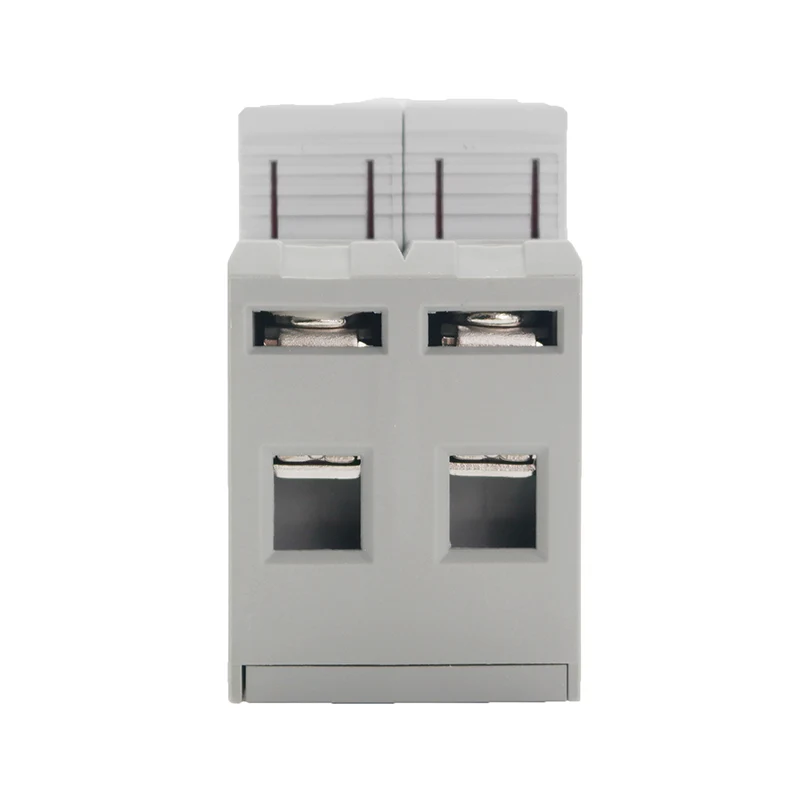

2P

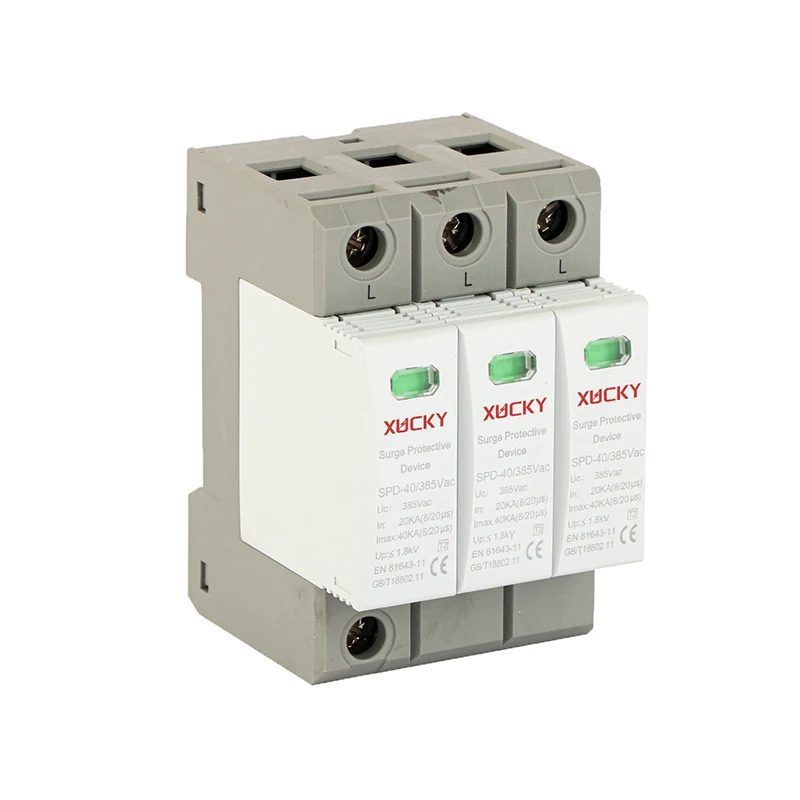

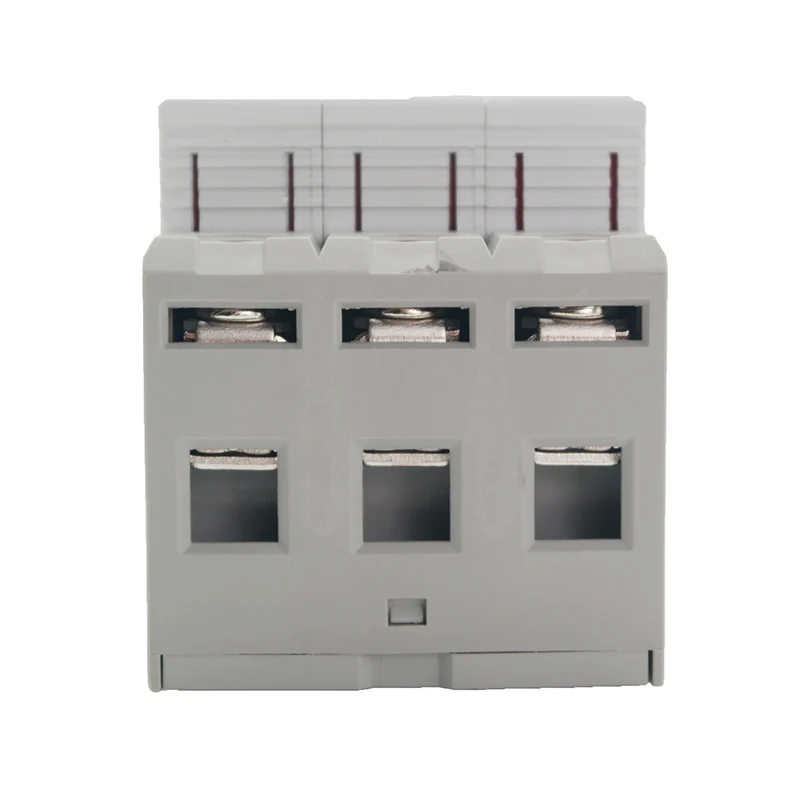

3P

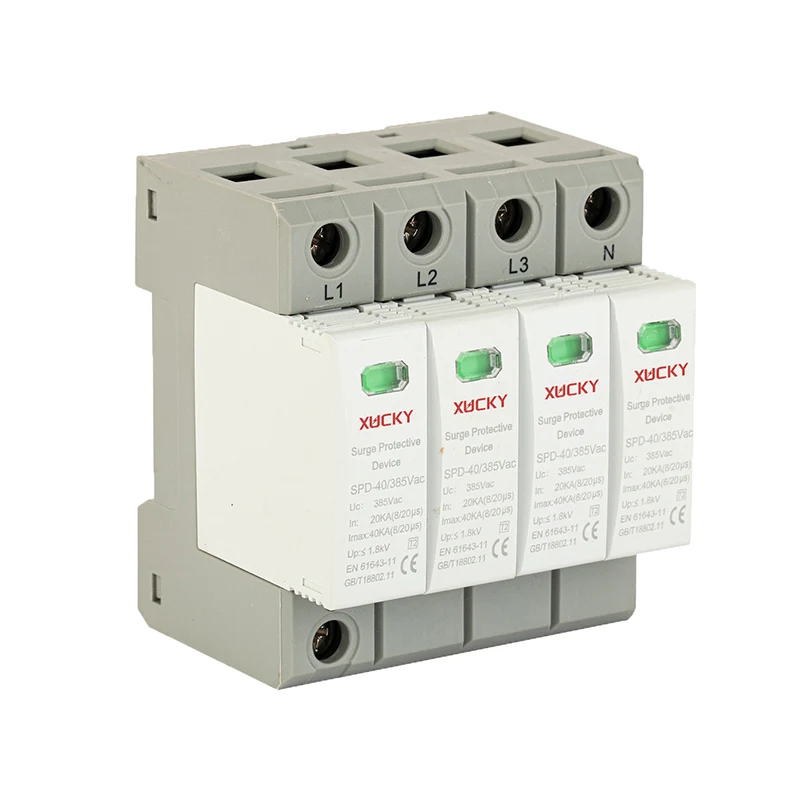

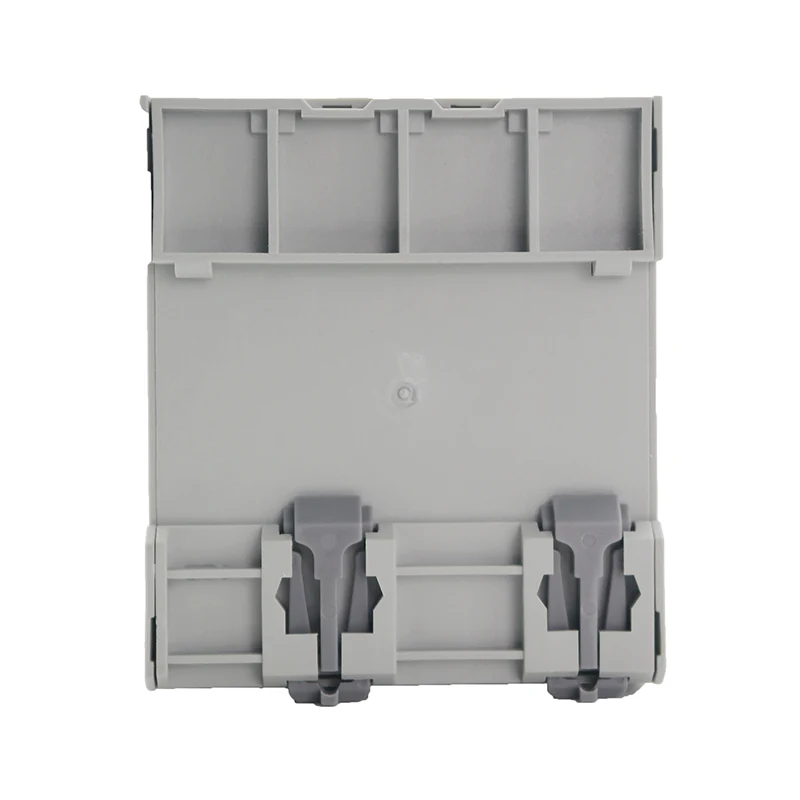

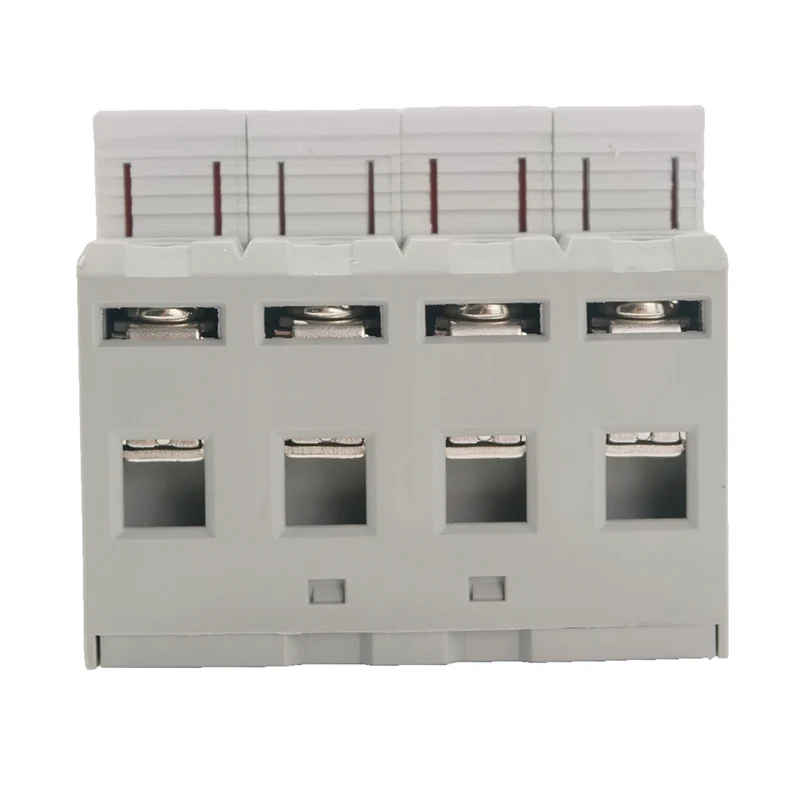

4P

Неліктен кернеуден қорғағышты пайдалану керек?

Найзағайдың жойғыш күші үлкен, коммутациялық қуат көзінен (найзағай) тыс найзағай жеткіліксіз, найзағай толқыны тікелей немесе жанама түрде (электромагниттік индукция арқылы) барлық электрлік жолдар мен металл арналарды (мысалы, электр желісі мен сигнал желісі, антенна және металл құбыр т.б.). Асқын кернеу мен найзағайдың асқын кернеуі желі жүйесіне, электр жабдықтарына, электронды ақпаратқа, жеңіл зақымдалған желілерге, құрылғыға үлкен зиян келтіреді, жүйені параличке ұшыратады, есепсіз шығынға әкеледі. Найзағай тогы тез өзгереді, электр тогы.
