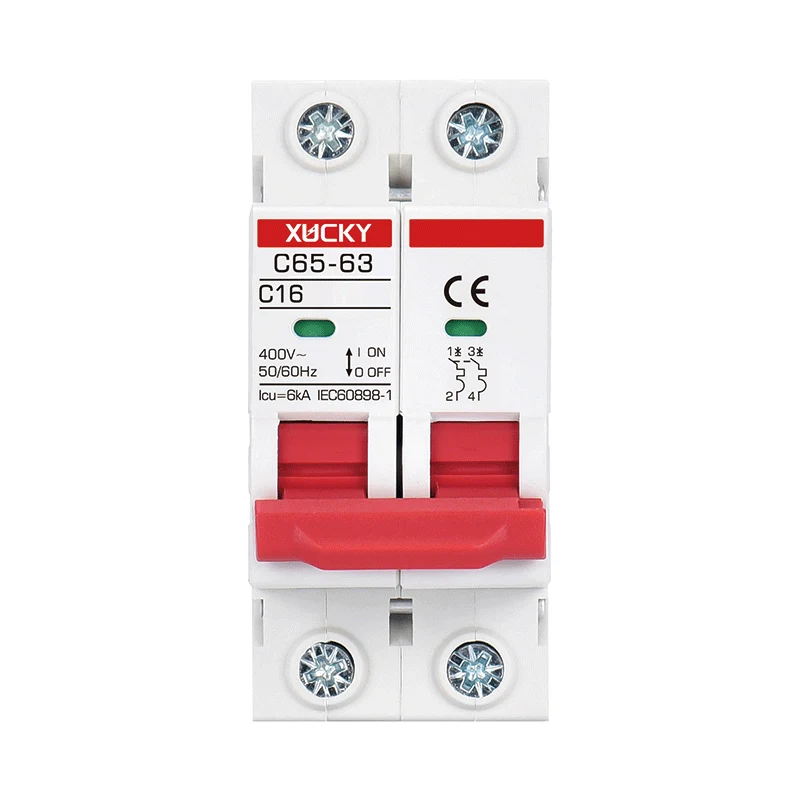

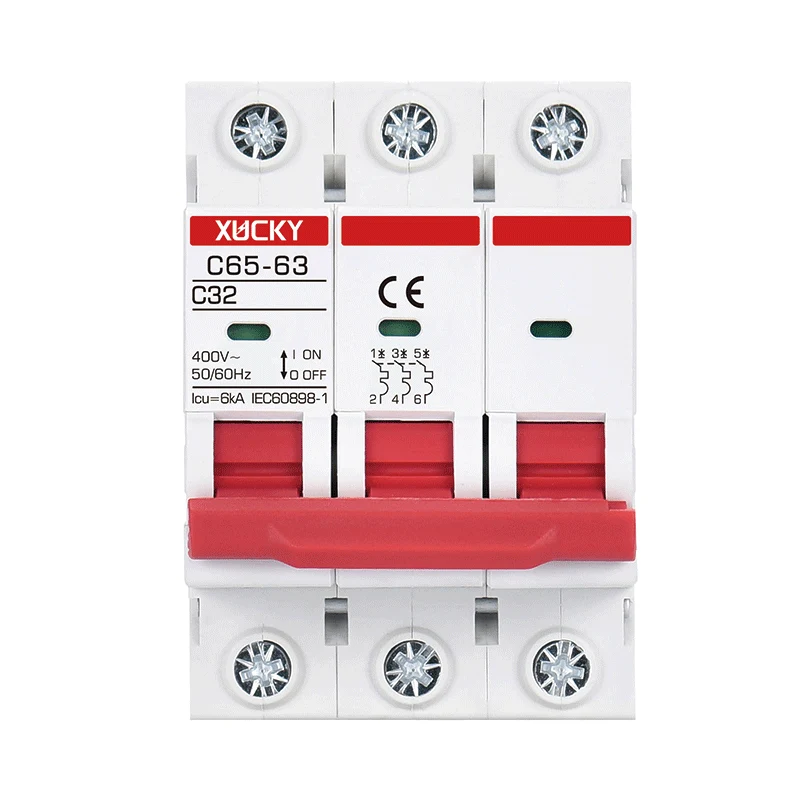

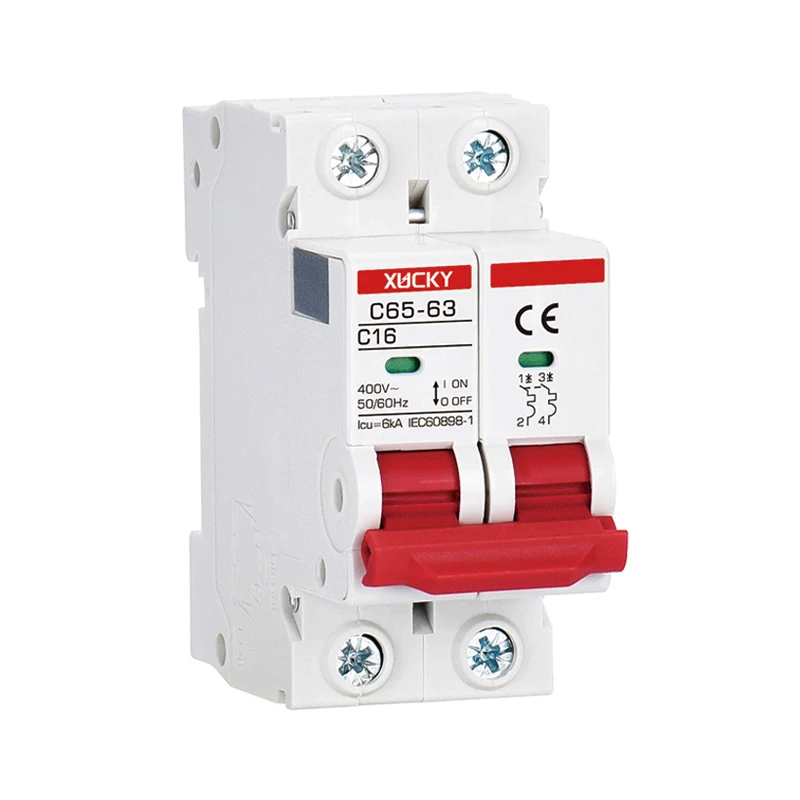

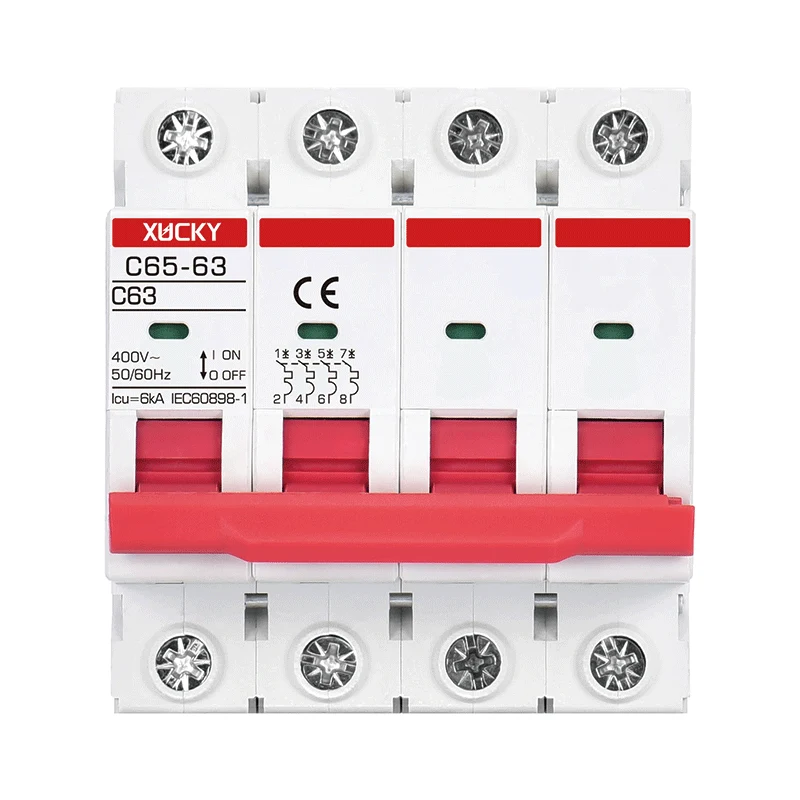

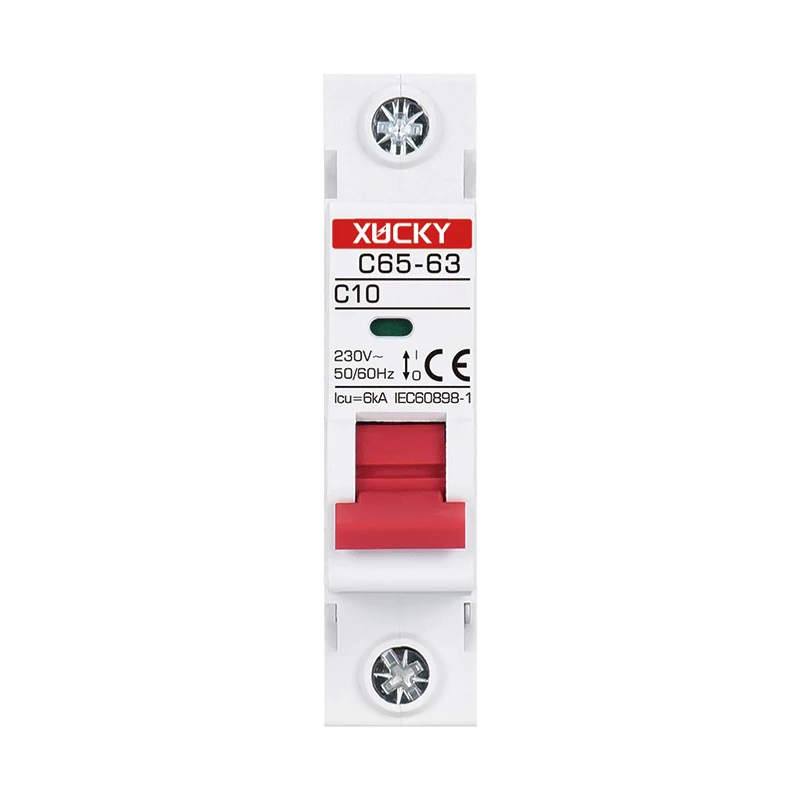

C65 миниатюралық ажыратқыш

XUCKY Electric брендінің C65 миниатюралық ажыратқышы (6KA тұрмыстық MCB деп те аталады, CHINT NB1-63 ұқсас) айнымалы ток 50Гц, номиналды кернеуі 110В/230/400В, номиналды ток 1А, 2А, 3А, 6А үшін пайдаланылады. 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A шамадан тыс жүктемеден және қысқа тұйықталудан қорғау үшін, сондай-ақ қалыпты жағдайларда тізбекті сирек түрлендіру үшін пайдалану, сонымен қатар ажыратқыш тізбегі үшін оқшаулағыш ретінде пайдаланылады. тізбек пен жабдықты қорғау үшін.

Сұрау жіберу

Өнім Сипаттамасы

Қытайлық жеткізушілер мен өндірушілердің C65 миниатюралық ажыратқышы жоғары сапалы теңшелген өнімдер, XUCKY Electric дүние жүзіндегі тұтынушыларымыздың әртүрлі қажеттіліктерін қанағаттандыру үшін кең ауқымды өнімдерге ие. Біздің жоғары сапаға, инновациялық технологияға және тамаша тұтынушыларға қызмет көрсетуге деген ұмтылысымыз бізді салада ерекшелендіреді.

Қолдану аясы

C65-63 6KA автоматты ажыратқыш (6KA тұрмыстық MCB деп те аталады, CHINT NB1-63 ұқсас) айнымалы ток 50 Гц, номиналды кернеуі 110В/230/400В, номиналды ток 1А, 2А, 3А, 6А, 10А тізбегі үшін пайдаланылады. , 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A шамадан тыс жүктемеден және қысқа тұйықталудан қорғау үшін, сондай-ақ қалыпты жағдайларда тізбекті сирек түрлендіру үшін пайдалану, сонымен қатар тізбекті ажырату үшін оқшаулағыш ретінде пайдаланылады. тізбек пен жабдықты қорғау.

6KA ажыратқышы (6KA тұрмыстық MCB) өнеркәсіптік, коммерциялық, көпқабатты және азаматтық тұрғын үйлер мен басқа жерлерде қолданылады.

Стандарттарға жауап беріңіз: GB10963.1, IEC60898-1.

Негізгі техникалық параметрлер

Номиналды ток	6A,10A,16A,25A,40A,50A,63A
поляктар	1P.2P.3P,4P,1P+N,3P+N
Номиналды кернеу Ue	230В/400В
Номиналды импульске төзімді кернеу (1,2/50)Uimp	6кВ
Диэлектрлік сынақ кернеуі және Ind. Жиілік . 1 мин	6кВ
Бұзылу көрсеткіші	Жасыл терезе (ажыратылған), қызыл терезе (жабық)
Қорғаныс класы	IP20
Термо - магниттік босату сипаттамасы	B-қисық (3-5 дюйм), C-қисық (5-10 дюйм), D- қисық (10-14 дюйм)
Электрлік қызмет ету мерзімі	2000
Механикалық өмір	10000
Жылу элементін орнатуға арналған анықтамалық температура	30℃
Қоршаған орта температурасы	-5~+40℃
Терминалға қосылу түрі	Филлипс бұрандалары
Адаптер кабелі	6-63A 1-25мм² 16-3AWG \| 80-125A 8-35мм² 16-2AWG
Тарту моменті	3,0 Н.М
Керек-жарақтармен біріктіру Көмекші контакт
Көмекші байланыс	Иә
Дабыл байланысы	Иә
Шунтты босату	Иә
Төмен кернеуді босату	Иә

Ашыту сипаттамасы қисығы -- B C D түрі

Температуралық компенсация

Қоршаған орта температурасы 30 градусқа тең емес болғанда, анықтамалық түзету коэффициенті төмендегідей болады.

Қоршаған орта температурасы	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Ағымдағы түзету коэффициенті	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Байланыс

Номиналды ток	Минималды адаптер мыс сым
6А	1 MM² / 17AWG
10А	1,5 мм² / 16AWG
16А	1,5 мм² / 16AWG
25А	2,5 мм² / 13AWG
32А	4 MM² / 11AWG
40А	6 MM² / 10AWG
50А	10 MM² / 7AWG
63А	10 MM² / 7AWG
