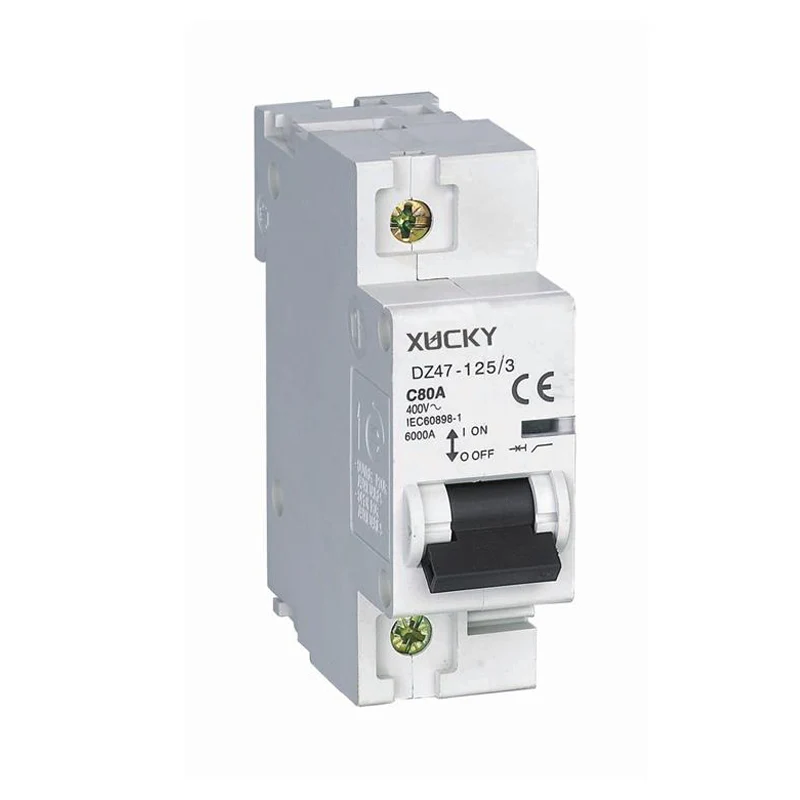

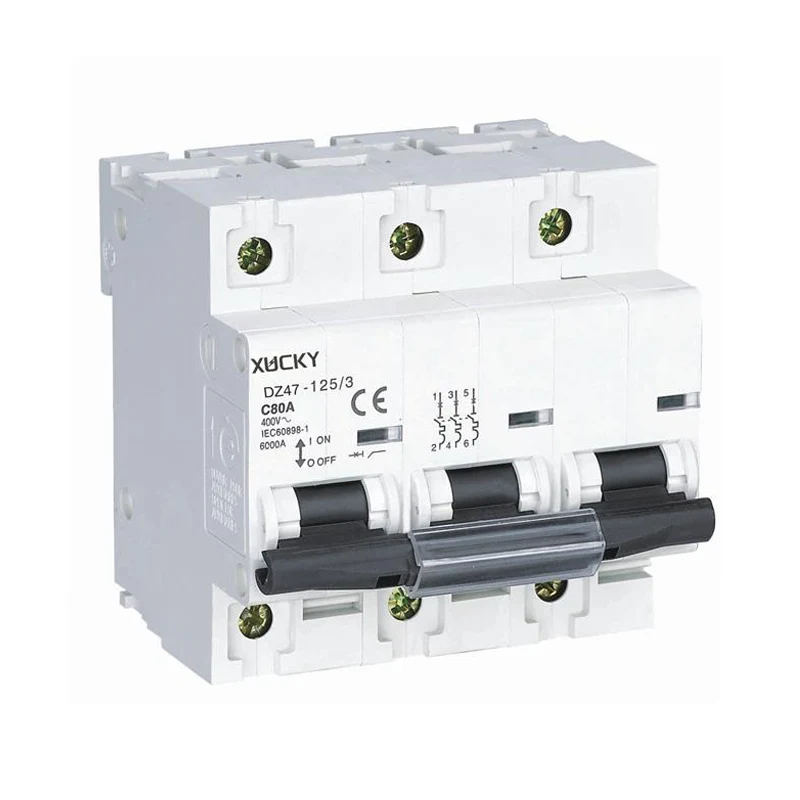

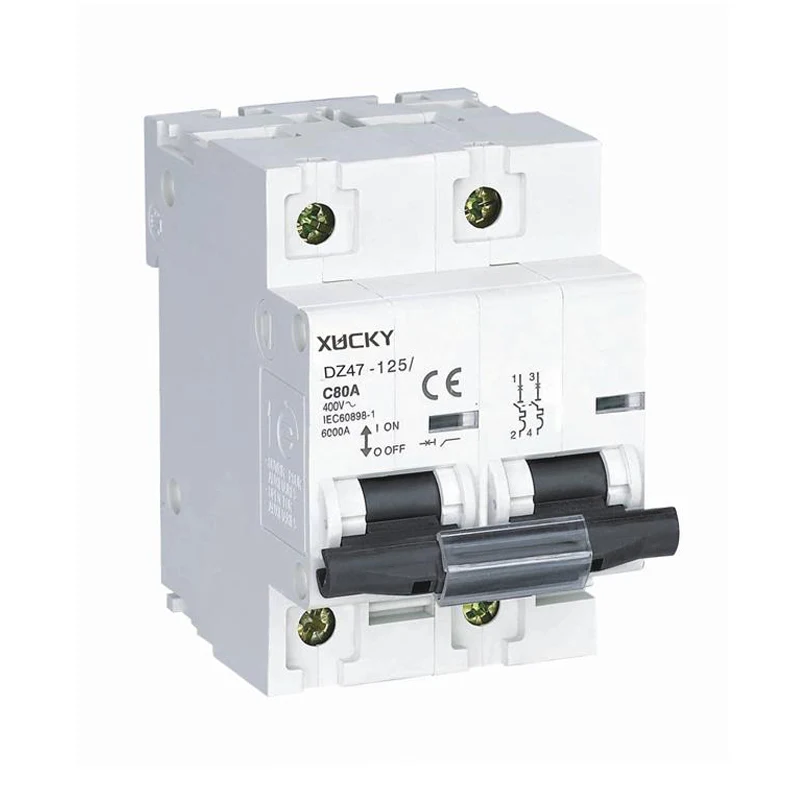

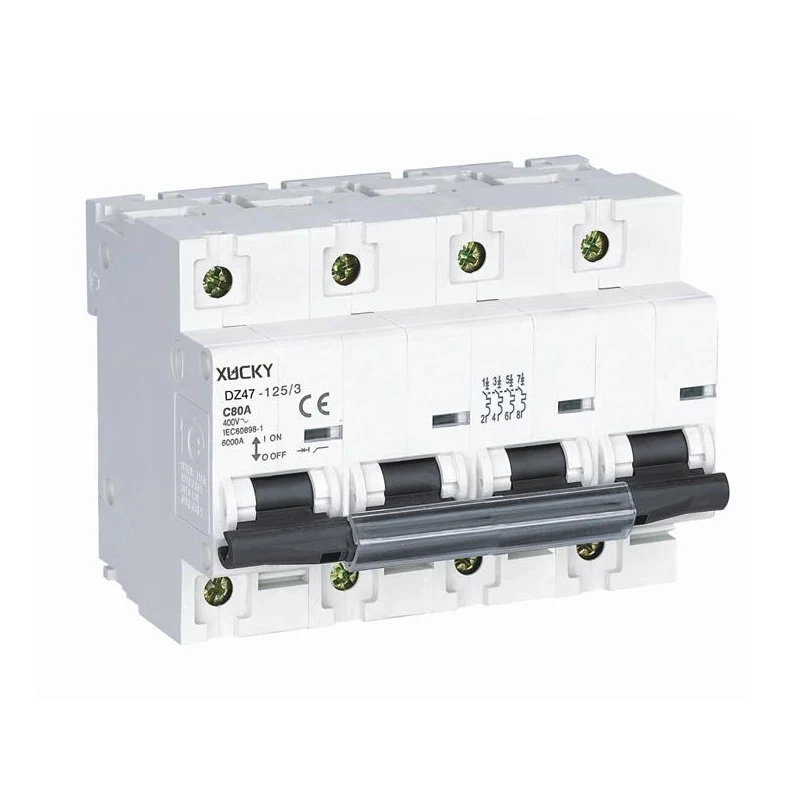

DZ47-125 миниатюралық ажыратқышы айнымалы ток 50Гц/60Гц тізбектерінде шамадан тыс жүктеме мен қысқа тұйықталудан қорғау үшін пайдаланылатын 125 амперлік автоматты ажыратқыш болып табылады. Ол ұзақ қызмет ету мерзіміне ие және оны жарықтандыру және электр қуатын тарату жүйелерінде пайдалануға болады. DZ47-125 пластикалық корпусқа ие және ағып кетуден, шамадан тыс жүктемеден және қысқа тұйықталудан қорғауды қолдайды. Ол тез және оңай орнатуға арналған және оны бірнеше минут ішінде орнатуға болады.
Қорғаулар мен функциялар Қысқа тұйықталудан қорғау
DZ47-125 қысқа тұйықталудан және шамадан тыс жүктемеден қорғайтын миниатюралық ажыратқыш (125 ампер) жарықтандыру және электр қуатын тарату жүйесі және қозғалтқыштың қуат тарату жүйесі үшін жарамды. DZ47-125 сүйкімді, жеңіл және әдемі және оның сенімді өнімділігі, жоғары сыну қабілеті және жылдам өшіру функциялары бар. Ол рельске орнатылған. Корпус пен құрамдас бөлік соққыға төзімді және отқа төзімділігі жоғары пластиктен жасалған. DZ47-125 MCB ұзақ қызмет ету мерзіміне ие және негізінен бір полюсті үшін 230 В кернеуі бар айнымалы ток 50 Гц/60 Гц тізбектерінде шамадан тыс жүктеме мен қысқа тұйықталудан қорғау үшін қолданылады және екі полюсті, үш полюсті және төрт полюсті үшін 400 В кернеуі бар. полюс, ал қалыпты жағдайда DZ47 MCB электр жабдықтары мен жарықтандыру тізбектерін сирек ауыстыра алады. DZ47 MCB төмен кернеуді босатумен, шунтты босатумен және басқа керек-жарақтармен орнатылуы мүмкін, сонымен қатар ажыратқыштарды оқшаулау және төмен кернеуден қорғау және тізбекті қашықтан ажырату үшін қолданылады. DZ47-125 MCB (125 ампер автоматты ажыратқыш) IEC60947-2, GB14048.2 және GB10963 стандарттарына сәйкес келеді.
|
Өнім үлгісі |
Pole |
Сапар түрі |
Номиналды ток |
|
DZ47-125 |
1P |
C（Рутин） |
125 |
|
|
1:1P |
C: C түрі |
63:63А |
3.1 Қоршаған орта ауасының температурасы: -5℃~+40℃, ал 24 сағаттағы орташа температура +35 ℃ төмен.
3.2 Орнату алаңының биіктігі 2000 м-ден аспауы керек.
3.3 Ауаның салыстырмалы ылғалдылығының ең жоғары температурада + 40℃ 50%-дан аспайтын орналасуы; Мысалы, 90% үшін + 20℃ . Ал гель бетіндегі өнімдегі температураның өзгеруін қарастырыңыз.
3.4 Ластану дәрежесі: 2.
3.5 Орнату шарттары: Елеулі соққысыз, дірілсіз, қауіпті емес (жарылыс қаупі бар) ортада орнатылады. Жарылыс қаупі жоқ ортада және металды коррозияға ұшыратпайтын ортада және газ және электр оқшаулағыштарын тозаңдату, жаңбыр мен қар жаумайтын жерде.
3.6 Орнату: TH35-7.5 рельсті орнату, тарату қорабына, қуат тарату шкафына немесе қорапқа орнату, орнату тік қондырғыны қабылдайды, монтаждау жазықтығының тік жазықтыққа еңісі ± 5 ° аспауы керек, тұтқаны көтеруді білдіреді - қосулы.
3.7 Орнату санаты: Ⅲ класы.
■ Номиналды ток: 63A, 80A, 100A, 125A
■ Номиналды жұмыс кернеуі: 230 / 400 В айнымалы ток
■ Ажырату қуаты: 10кА
■ Көрсеткіштер терезесі
□ Механикалық байланыс индикаторы терезесі, сенімді үзу нұсқауы
□ Терезе жасыл және контакт ашық күйде. Терезе қызыл және контакт жабық күйде
■ Импульске төзімді кернеу: 4кВ
■ Номиналды оқшаулау кернеуі: 500 В
■ Керек-жарақтар
□ OF көмекші контакті, MX + OF шунтты босату
■ Ашыту сипаттамалары
□ C-типті қисық: кәдімгі жүктемені және тарату кабельдерін қорғау үшін магниттік өшіру құрылғысының параметрі 8,5 дюйм ± 20% әрекет ауқымында
□ D типті қисық: үлкен іске қосу тоғының соққы жүктемесін (мысалы, трансформаторлар және т.б.) қорғау, әрекет ауқымында магниттік өшіру қондырғысының параметрі 12In ± 20%
|
Ағымдағы баға(A) |
Бұрандалы |
Номиналды момент (Н.м) |
Соңғы момент (Нм) |
Стандартты момент (Н.м) |
|
63~125 |
M7 |
4.0 |
5.5 |
3.5 |
Ажыратқыштың қысқа тұйықталудан болатын жойғыш энергияны шектейтін жоғары ток шектеу мүмкіндігі бар. Оның ток шектеуші сипаттамалары 1-суретте көрсетілген
Артық токтан қорғау сипаттамалары (анықтамалық температура 35 ℃)
|
Жоқ. |
Номиналды ток (A) |
Бастапқы күй |
Сынақ тогы |
Уақытты орнату |
Прорективтік нәтиже |
Ескерту |
|
a |
=63 |
Суық |
1,05 дюйм |
t≤1сағ |
Қозғалмау |
- |
|
>63 жылы |
Суық |
1,05 дюйм |
t≤2сағ |
Қозғалмау |
- |
|
|
b |
=63 |
Содан кейін соңғы сынақтан кейін |
1,30 дюйм |
t<1сағ |
Шығу |
Ток тұрақты өседі |
|
>63 жылы |
Содан кейін соңғы сынақтан кейін |
1,30 дюйм |
t<2сағ |
Шығу |
||
|
c |
>63 жылы |
Суық |
8дю |
t≤0,2с |
Қозғалмау |
- |
|
12 дюйм |
t<0,2 с |
Шығу |
- |
Қоршаған ортаның әртүрлі температураларында қолданылатын ағымдағы түзету мәні
|
температура (℃) |
-35 |
-30 |
-20 |
-10 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
|
63 |
90.40 |
88.52 |
84.75 |
80.33 |
76.55 |
72.45 |
67.73 |
63 |
57.65 |
51.98 |
46.31 |
40.95 |
|
80 |
114.8 |
112 |
106.8 |
101.6 |
96.4 |
90.8 |
80 |
80 |
74 |
67.6 |
60.4 |
53.2 |
|
100 |
143.5 |
140.5 |
134.5 |
127.5 |
121 |
113.5 |
107.5 |
100 |
92.5 |
84.5 |
75.5 |
66.5 |
|
125 |
178.78 |
173.75 |
164.38 |
156.25 |
148.75 |
140.63 |
135 |
125 |
116.25 |
107.5 |
97.5 |
85 |
DZ47 125 ампер ажыратқыштың әртүрлі биіктіктерінде қолданылатын ток түзету коэффициенті
|
Номиналды ток (A) |
Әртүрлі биіктіктегі түзету коэффициенті |
||
|
≤2000м |
(2000-3000) м |
≥3000м |
|
|
63,80,100,125 |
1.0 |
0.9 |
0.8 |
DZ47 125 ампер ажыратқышының механикалық электрлік қызмет ету мерзімі
|
Номиналды ток (A) |
Жұмыс циклдерінің саны |
|
|
жүктеме кезінде (уақыт) |
жүксіз (уақыт) |
|
|
63,80,100 |
1500 |
20000 |
|
125 |
1000 |
20000 |
Басқа
DZ47-125 125 амперлік ажыратқыштың құрылымдық ерекшеліктері
Жоғары номиналды қысқа тұйықталуларды ажырату қабілеті.
Қызыл және жасыл қауіпсіздік нұсқауларымен, жоғары қауіпсіздік.
Энергияны сақтау механизмі жұмыс істегенде, қолмен басқарылатын тұтқа жылдамдығының жағымсыз әсерін жеңу үшін контакт тез жабылып, өнімнің қызмет ету мерзімін едәуір жақсартады.
Сымдар: сыммен қосу (16 ~ 50) мм² , терминалды қатайту моменті 3,5Н · м.
|
Номиналды ток In(A) |
Мыс өткізгіштің номиналды көлденең қимасының ауданы (мм²) |
|
63 |
16 |
|
80 |
25 |
|
100 |
35 |
|
125 |
50 |
