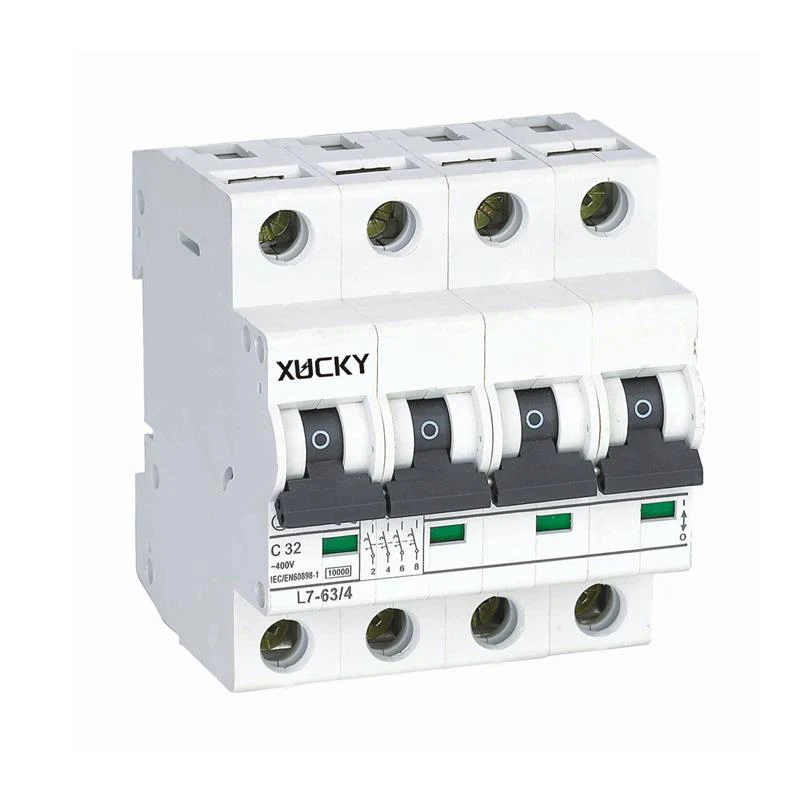

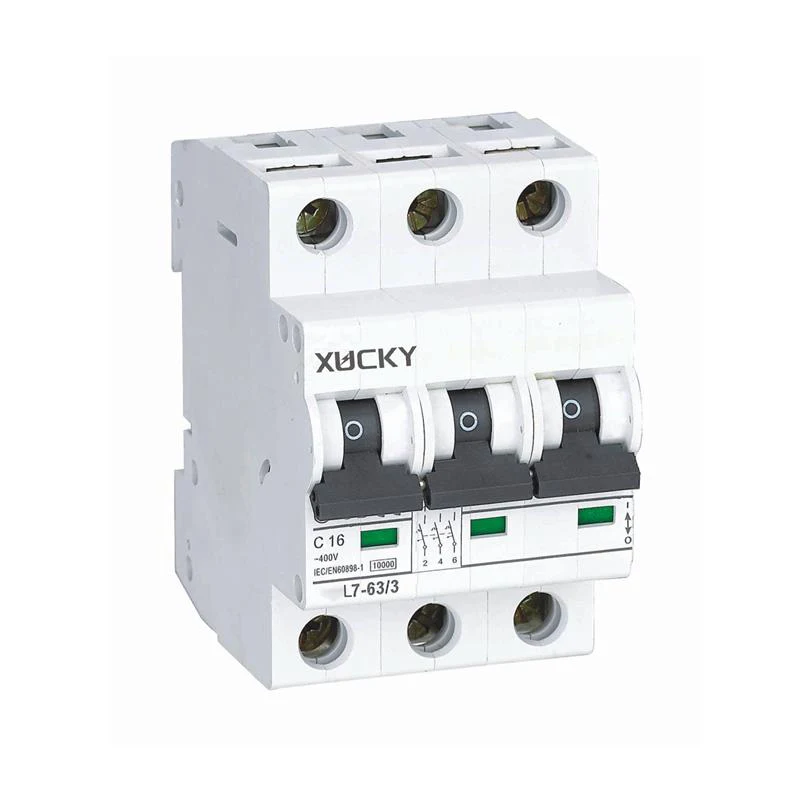

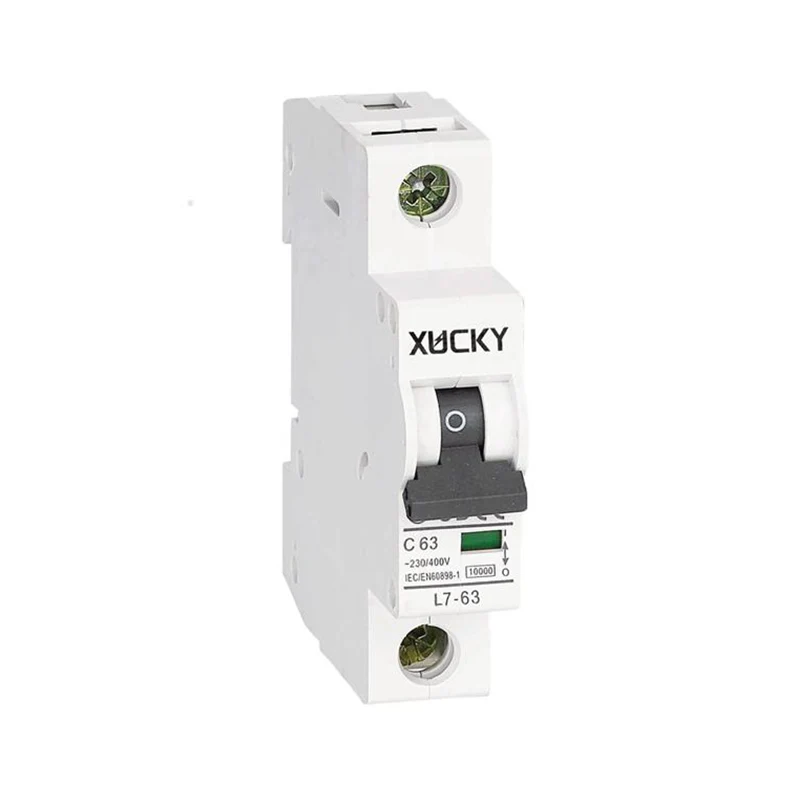

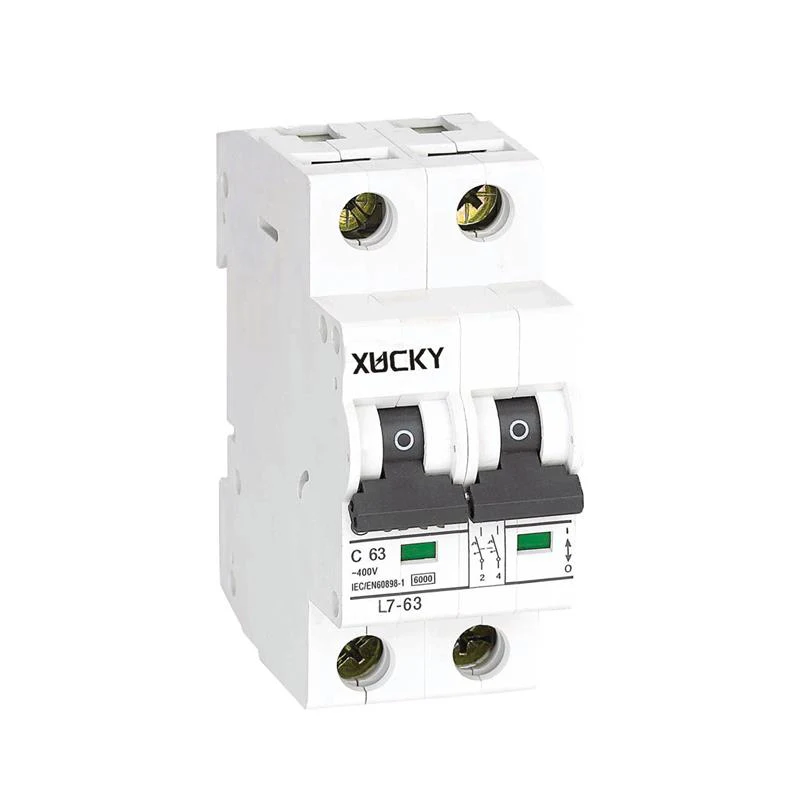

L7-63 миниатюралық ажыратқыш

Қытайлық жеткізушілер мен өндірушілердің L7-63 миниатюралық ажыратқышы жоғары сапалы теңшелген өнімдер, XUCKY Electric бүкіл әлем бойынша тұтынушыларымыздың әртүрлі қажеттіліктерін қанағаттандыру үшін кең ауқымды өнімдерге ие. Біздің жоғары сапаға, инновациялық технологияға және тамаша тұтынушыларға қызмет көрсетуге деген ұмтылысымыз бізді салада ерекшелендіреді.

Сұрау жіберу

Өнім Сипаттамасы

Қолдану аясы

XUCKY Electric брендінің L7-63 миниатюралық ажыратқышы (10KA миниатюралық сөндіргіш), негізінен айнымалы ток 50Гц/60Гц, номиналды кернеуі 110В, 230В(220В), 400В (380В), номиналды ток 1А, 3А қорғаныс тарату желілері үшін қолданылады. 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 60А және 63А, қысқа тұйықталудың номиналды сыйымдылығы 10КА немесе одан төмен және жиі жасалмайтын, үзілмейтін және конверсияланбайтын, шамадан тыс жүктелетін, қысқа тұйықталған желілер үшін қолданылады. қорғау. Сонымен қатар, 10KA MCB қосымша контактілер, сигнализациясы бар индикаторлық контактілер, шунтты босату, төмен кернеуді босату қашықтан басқару және басқа модульдер сияқты күшті қосалқы функция модульдеріне ие. L7-63 миниатюралық ажыратқыш (10KA MCB) GB10963.1, IEC60898-1 стандартының стандарттарына сәйкес келеді.

Негізгі техникалық параметрлер

Номиналды ток	6A,10A,16A,25A,32A,40A,50A,63A
поляктар	1P,2P,3P,4P
Номиналды кернеу Ue	230В/400В
Номиналды импульске төзімді кернеу (1,2/50)Uimp	6кВ
Диэлектрлік сынақ кернеуі және Ind. Жиілік . 1 мин	2кВ
Қорғаныс класы	IP20
Термо - магниттік босату сипаттамасы	B-қисық (3-5 дюйм), C-қисық (5-10 дюйм), D- қисық (10-14 дюйм)
Электрлік қызмет ету мерзімі	2000
Механикалық өмір	10000
Жылу элементін орнатуға арналған анықтамалық температура	35℃
Қоршаған орта температурасы	-5~+40℃
Терминалға қосылу түрі	Филлипс бұрандалары
Адаптер кабелі	6-63A 1-25мм² 16-3AWG
Тарту моменті	3,0 Н.М
Керек-жарақтармен біріктіру Көмекші контакт
Көмекші байланыс	Иә
Дабыл байланысы	Иә
Шунтты босату	Иә
Төмен кернеуді босату	Иә

Ашыту сипаттамасы қисығы -- B C D түрі

Температуралық компенсация

Қоршаған орта температурасы 30 градустан аспайтын болса, анықтамалық түзету коэффициенті төмендегідей болады.

Қоршаған орта температурасы	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Ағымдағы түзету коэффициенті	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Байланыс

Номиналды ток	Минималды адаптер мыс сым
6А	1 MM² / 17AWG
10А	1,5 мм² / 16AWG
16А	1,5 мм² / 16AWG
25А	2,5 мм² / 13AWG
32А	4 MM² / 11AWG

40А	6 MM² / 10AWG
50А	10 MM² / 7AWG
63А	10 MM² / 7AWG
