ALF-63 сериялы миниатюралық ажыратқыш

Кәсіби өндіріс ретінде xucky сізге ALF-63 сериялы ажыратқышын (MCB), MCB-ге сәйкес келеді, MCB-ге сәйкес келеді, MCB сенімді өнімділігі, қысқа босатылған уақыт және жоғары сынықтар, шағын көлем және ол контакторы, ауыстырып-қосқыш және электр құрылғыларының көмегімен кеңінен қолданылады.

Сұрау жіберу

Өнім Сипаттамасы

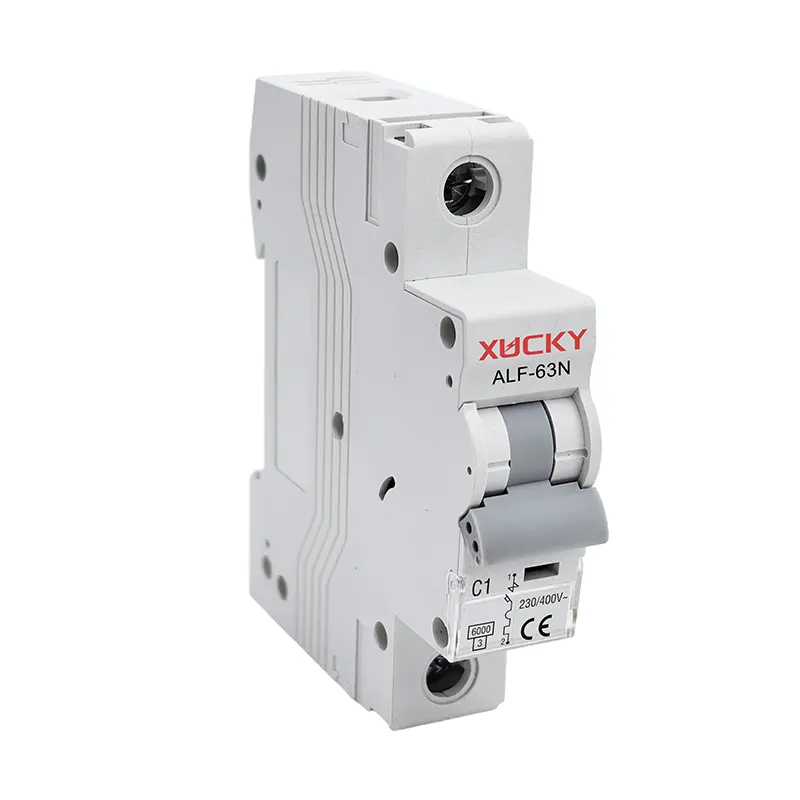

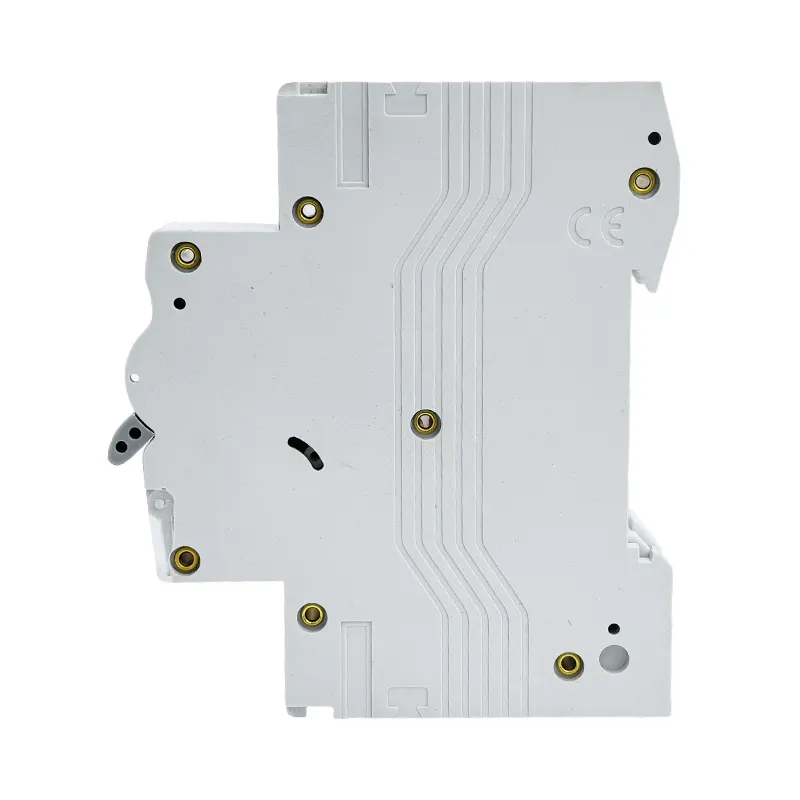

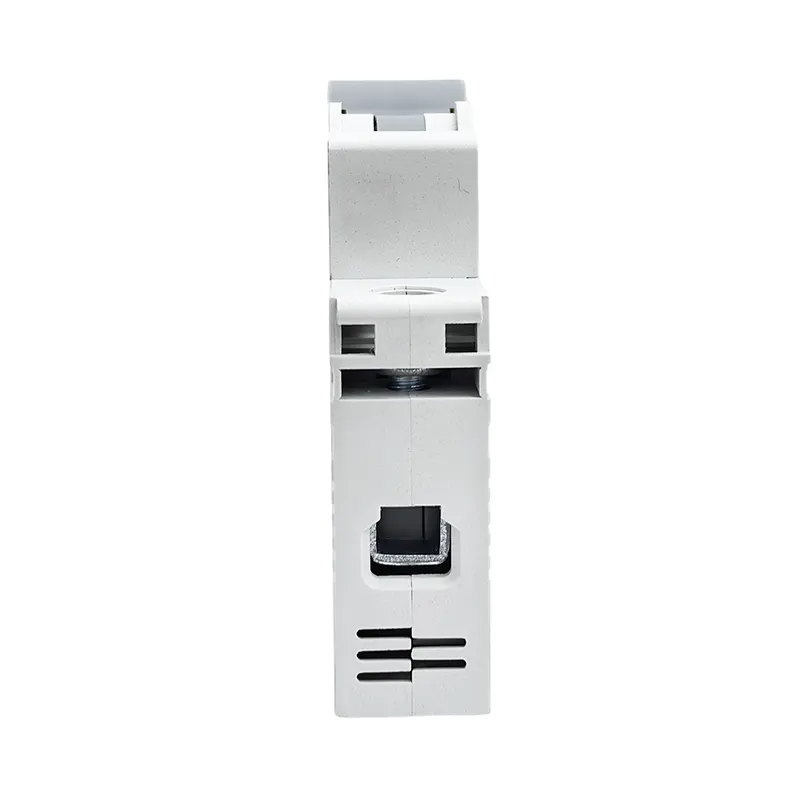

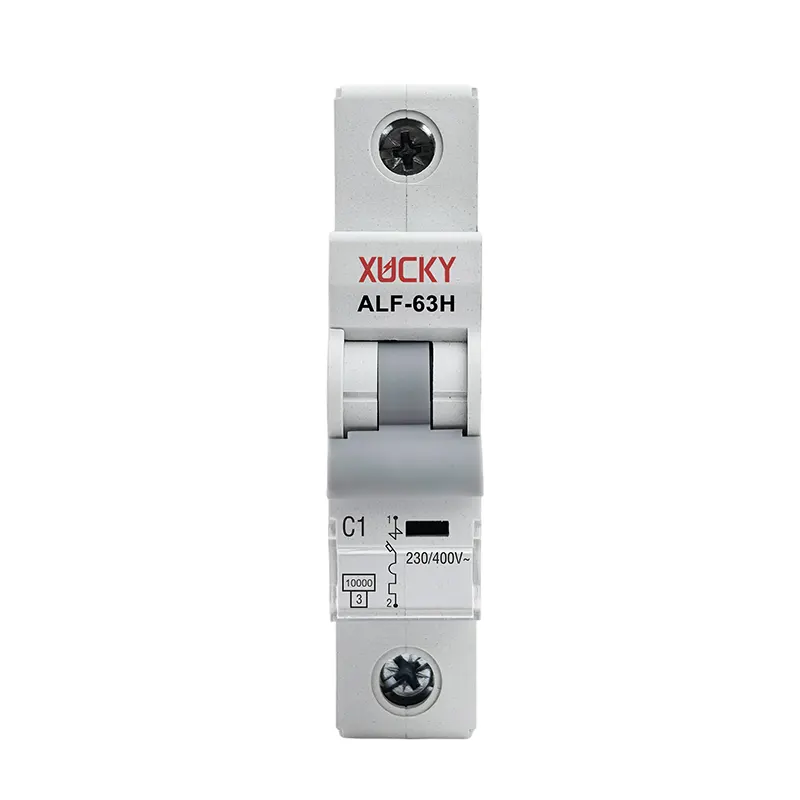

ALF-63NH Series Miniature Circuit Breaker

Сипаттама

ALF-63NH Series Miniature Circuit Breaker

Техникалық сипаттамасы

ALF-63 сериялы миниатюралық ажыратқыш
Стандарт	Бір / IEC60898-1
Сыйымдылығы (Ка)	6,10
Қорғаныс	Шамадан тыс жүктеме және қысқа тұйықталудан
Номиналды ток (A)	1,2,3,4,6,1,1,1,16,20,25,32,40,0,63
Номиналды кернеу (v)	1pac 230 / 400,240 / 415
Номиналды кернеу (v)	1p + n, 2p, 3p, 3p + n, 4pac400 / 415
Номиналды импульсті Кернеу батырмасы (кВ)	4
UI (v) естеліктермен кернеу	500
Энергияны шектеу кассасы	3
Қоршаған орта температурасы (℃)	-25 ~ + 40, максимум.95% ылғалдылық
Жылу жұмысының шегі	1.13xln бір сағат ішінде жоқ
Жылу жұмысының шегі	1.45xin бір сағат ішінде
Магнертті пайдалану	В: (3-5), с: (5-10), D: (10-20) өтінемін
Полюстер саны	1p, 1p + n, 2p, 3p, 3P, 3P + n және 4P
Сапар түрі	Термиялық / магниттік шығарылым
Терминалдың сыйымдылығы	16Мм² икемді немесе 25А-ға дейінгі рейтингке дейін
Терминалдың сыйымдылығы	25Мммболкулятор немесе 32А-дан 63А-дан 63А-ға дейін
Қорғау дәрежесі	IP20
Арнату	35 мм-дин рельске орнатыңыз
Ені	Бір полюсте 17,8 мм

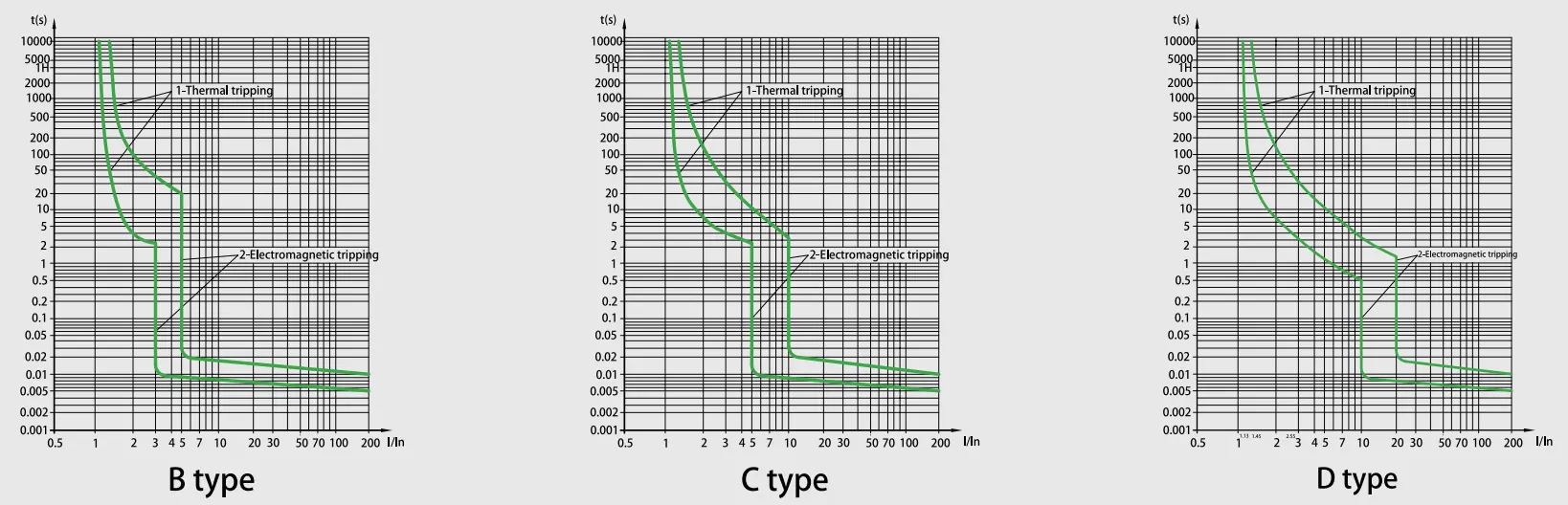

Ажыратқышты босату сипаттамасы

Жоқ.	Шығарылған ток (а)	Бастапқы күй	Тестілеу	Көрсетілген уақыт	Нәтиже алу керек	Ескертулер
1	1-63	суық күй	1.13	t≤1h	Жолдан тыс
2	1-63	Алдыңғы тестілеуден	1.45LN	t <1h	сапар	Белгіленген мәнге дейін, 5-те тұрақты мәнді орнату
3	In≤32	суық күй	2.55in	1s <60s 1s 1s	сапар
3	> 32	суық күй	2.55in	1s <60s 1s 1s	сапар
4	1-63	суық күй	)	t≤0.1s	Жолдан тыс	B түрі
			5 шар	t <0,1s	сапар	B түрі
			5in 10ln	t≤0.1s	Жолдан тыс	С түрі
			10	t <0,1s	сапар	С түрі
			20лан	t≤0.1s	Жолдан тыс	D түрі
				t <0,1s	сапар	D түрі

Шыдамдылық (операциялар)

Санат	Пайдалану циклдары	Жұмыс жиілігі	Номиналды ток
Электрлік төзімділік	4000	240 / сағ	1-32
		120 / сағ	40-63
Механикалық төзімділік	10000	240 / сағ	1-63

Ерекше өзгешеліктері

1. Ультра жоғары қысқа тұйықталу қабілеті

Ad Arch басқару технологиясы ALF-63 сериялы ажыратқышының (MCB) ақаулық жағдайында өнеркәсіптік деңгейлі электр жүйелерін сенімді қорғауды қамтамасыз ететін салалық стандарттармен салыстырғанда жоғары білікті бақылау технологиясына қол жеткізеді.

2. Қос режимді қосу интерфейсі

Біріктірілген гибридті терминал дизайны қатаң бұталық қондыруды және икемді кабельді қысқыштарды қолдайды. ALF-63 сериялы миниатюралық ажыратқыш (MCB) әр түрлі орнату сценарийлеріне сымдарсыз әр түрлі сценарийлерге бейімделе алады, сонымен қатар сымдарды 40% төмендетеді.

3. Ұзақ өмір сүруге арналған энергия сақтау механизмі

ALF-63 сериялы миниатюралық ажыратқыш (MCB) 10 000 механикалық циклдік төзімділігі бар көктемгі көмекші операциялық жүйеге ие

4. Жетілдірілген композициялық қоршау

Даңқпен қапталған, ыстыққа төзімді және импульстік-төзімді қасиеттермен, ақаулық оқиғалар үшін интеграцияланған доғалы камералармен.

5. Ағымдағы динамикалық топология

Интеллектуалды рұқсат етілген энергияны басу арқылы зорлық-зомбылыққа арналған ақысыз токтарды 65-80% төмендетеді, бұл құрылғыны техникалық сипаттаманы оңтайландыруды 30%, жалпы жүйенің шығындарын азайту потенциалы.
