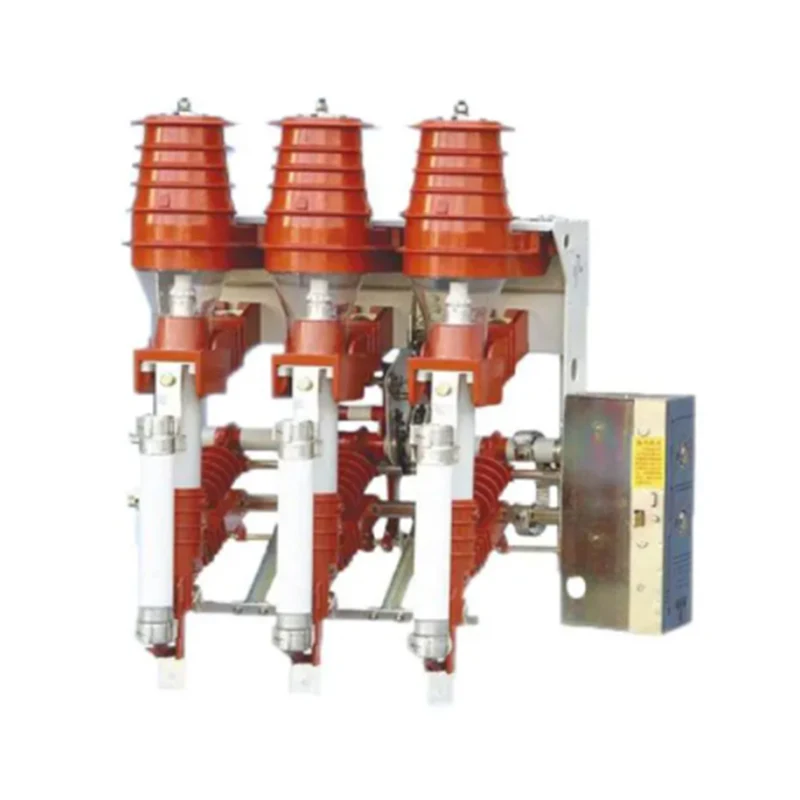

FN12-12 сериялы үй ішіндегі жоғары вольтты ауа жүктемесін ажырату қосқышы

XUCKY Electric брендінің FN12-12 сериялы үй ішіндегі жоғары вольтты ауа жүктемесін ажырату қосқышы 3 фазалы айнымалы ток 50 Гц 12 кВ үй ішіндегі қосқыш жабдығы болып табылады.
♦ Орнату тәсілі: алдыңғы жағына, бүйіріне орнатылатын, бұрап орнатылатын;
♦ Жұмыс механизмі: серіппелі жұмыс механизмі, қол түрі және электрлік түрі бар;
♦ Жұмыс түрі: оң жақ операция және сол жақ операция;
♦ Қолданылуы: жабық 12кВ тарату құрылғылары.

Сұрау жіберу

Өнім Сипаттамасы

Контур

FN12-12 сериялы үй ішіндегі жоғары вольтты ауа жүктемесінің ажыратқышы 3 фазалы айнымалы ток 50 Гц 12 кВ үй-жайды ажыратқыш жабдық болып табылады.

♦ Орнату тәсілі: алдыңғы жағына, бүйіріне орнатылатын, бұрап орнатылатын;

♦ Жұмыс механизмі: серіппелі жұмыс механизмі, қол түрі және электрлік түрі бар;

♦ Жұмыс түрі: оң жақ операция және сол жақ операция;

♦ Қолданылуы: жабық 12кВ тарату құрылғылары.

FN12-12 сериялы үй ішіндегі жоғары вольтты ауа жүктемесін ажыратқыштың қоршаған орта жағдайлары

♦ Қоршаған орта температурасы: -25°C 〜+40°C;

♦ Биіктігі: <1000м (теңіз деңгейінен жоғары);

♦ Салыстырмалы ылғалдылық: орташа тәуліктік <95%, айлық орташа <90%;

♦ Жер сілкінісінің қарқындылығы: <8 деңгей;

♦ Ластану дәрежесі: II;

♦ Өрт, жарылыс, химиялық коррозия және қатты діріл жоқ орындар.

FN12-12 сериялы үй ішіндегі жоғары вольтты ауа жүктемесін ажыратқыштың негізгі техникалық параметрлері

ЖОҚ	Элемент			Бірлік	FN12-12D/6 30-20	FN12-12RD/1 25-31,5
1	Номиналды кернеу			кВ	12	12
2	Номиналды жиілік			Hz	50	50
3	Номиналды ток			A	630	125
4	1мин қуат жиілігі төзімді кернеу (фазадан жерге, полюстер арасында, ашық контактілер)		Фаза-жер, фаза-фаза	кВ	42	42
4			Оқшауланатын сынық	кВ	48	48
5	Номиналды найзағай импульсіне төтеп беретін кернеу (жерге фаза, полюстер, ашық контактілер)		Фаза-жер, фаза-фаза	кВ	75	75
5			Оқшауланатын сынық	кВ	85	85
6	Номиналды қысқа уақытқа төзімді ток (жылу тұрақтылық тогы)		Жүктеме ажыратқышы	кА	20
6	Номиналды қысқа уақытқа төзімді ток (жылу тұрақтылық тогы)		Жер қосқышы	кА	20
7	Номиналды қысқа тұйықталу ұзақтығы (жылу тұрақтылық уақыты)		Жүктеме ажыратқышы	s	4
7	Номиналды қысқа тұйықталу ұзақтығы (жылу тұрақтылық уақыты)		Жер қосқышы	s	2
8	Номиналды қысқа тұйықталу тогы (ең жоғары)			кА	50
9	Номиналды үзілу тогы	Белсенді жүктемені бұзу тогы		A	630
		Контурдың үзілу тогы			630
		5% белсенді жүктемені бұзу тогы			31.5
		Кабельді зарядтау тогы			10
		Жүктемесіз трансформатордың сыйымдылығы		кВА	1250
10	Номиналды қысқа тұйықталу тогы (шектеу тогының сақтандырғышы)			кА		31.5
11	Номиналды тасымалдау тогы			A		1200
12	Механикалық өмір			рет	2000	2000
13	Шабуылшының шығу энергиясы			J		1±0,5
