FN5-12 сериялы үй ішіндегі жоғары вольтты ауа жүктемесін ажыратқыш

Жекеленген жаппай өндірісті қолдау FN5-12 сериялы үй ішіндегі жоғары вольтты ауа жүктемесін ажыратқыш (бұдан әрі - жүктемені ажырату қосқышы) жүктеме тогын үзу және қысқа тұйықталу тогын жабу үшін айнымалы ток 50 Гц 12 кВ желісіне қолданылады. Сақтандырғышы бар жүктемені ажыратқыш қосқышты қорғау үшін қысқа тұйықталу тогын өшіре алады. Жүктемені ажырату қосқышын CS6-1 типті қолмен басқару механизмімен пайдалануға болады және бұл өнім арнайы CS қолмен басқару механизмін пайдаланады.

Сұрау жіберу

Өнім Сипаттамасы

Қолданба

FN5-12 сериялы үй ішіндегі жоғары вольтты ауа жүктемесінің ажыратқышы (бұдан әрі - жүктемені ажыратқыш) 50 Гц 12 кВ айнымалы ток желісіне, жүктеме тогын ажыратуға және қысқа тұйықталу тогын жабуға арналған. Сақтандырғышы бар жүктемені ажыратқыш қосқышты қорғау үшін қысқа тұйықталу тогын өшіре алады.

Жүктемені ажырату қосқышын CS6-1 типті қолмен басқару механизмімен пайдалануға болады және бұл өнім арнайы CS 口 қолмен басқару механизмін пайдаланады.

Түрі және мағынасы

FN5-12 Series Indoor High Voltage Air Load Break Switch

Қоршаған ортаны пайдалану

а. Биіктігі < 1000 м;

б. Қоршаған орта ауасы mFre: -25~+40°C, (моторлы жұмыс механизмі〉-5°C);

в. Салыстырмалы ылғалдылық: орташа тәуліктік <95%, айлық орташа <90% (+25 °C);

г. Ашық ластануы жоқ қоршаған ауа, мысалы, коррозиялық немесе жанғыш газ, су буы және т.б.

e. Күшті дірілсіз.

FN5-12 сериялы үй ішіндегі жоғары вольтты ауа жүктемесін ажыратқыштың техникалық деректері

4.1 Жүктеме ажыратқышының техникалық параметрлері 1-кесте

Аты	Бірлік	Мән
Номиналды кернеу	кВ	12
Максималды жұмыс кернеуі	кВ	12
Номиналды жиілік	Hz	5.
Номиналды ток	A	400 630
Номиналды қысқа уақытқа төзімді ток (жылу тұрақтылық тогы)	кА/С	12,5/4 20/2
Номиналды шыңға төзімді ток (динамикалық тұрақтылық тогы)	кА	31,5 50
Номиналды тұйық контурдың үзілу тогы	A	400 630
Номиналды қуат жүктемесінің үзілу тогы	А.	400 630
5% номиналды қуат жүктемесінің үзілу тогы	A	20 31.5
Номиналды кабель зарядының үзілу тогы	A	10
Номиналды жүктемесіз трансформатордың үзілу тогы		1250 кВА жүктемесіз трансформатор тогы
Номиналды қысқа тұйықталу тогы	кА	31,5 50
Ағымдағы үзіліс уақытын жүктеңіз	Жүктеу/уақыты	100%/20 30%/75 60%/35 5%/80
1мин қуат жиілігі w; nstana кернеуі (RMS), фазадан фазаға / изоктмг сынуы	кВ	42/48
Оқшаулағыш сынықтар арасындағы қуат жиілігі v^tnstand кернеуі	кВ	53
Найзағай импульсі жерге кернеуге (шыңы), фазадан фазаға/оқшаулағыш сынуға төзімді	кВ	75/85
Ашу/жабу жұмыс моменті	Нм(N)	90(80) 100(200)

Ескертпе: Қысқа тұйықталуды тудыратын ток сыйымдылығы бар жүктеме қосқышының FN5-12D жерге тұйықталған бөлігі.

4.2 Сақтандырғыштың техникалық параметрлерінің кестесі2

Үлгі	Номиналды кернеу КВ	Сақтандырғыш Номиналды ток A	Номиналды үзілу тогы KA	Сақтандырғыш элементінің номиналды тогы
RN3	12	50	12.5	2, 3, 5, 7,5, 12, 15,20,30, 40, 50
		75		75
		100		100
		200		150 200
SDL*J	12	40	50	6.3, 10, 16, 20, 25,31.5,40
SFL*J	12	100		50, 63, 71, 80, 100
SKL*J	12	126		125

Сыртқы түрі және орнату өлшемдері (мм)

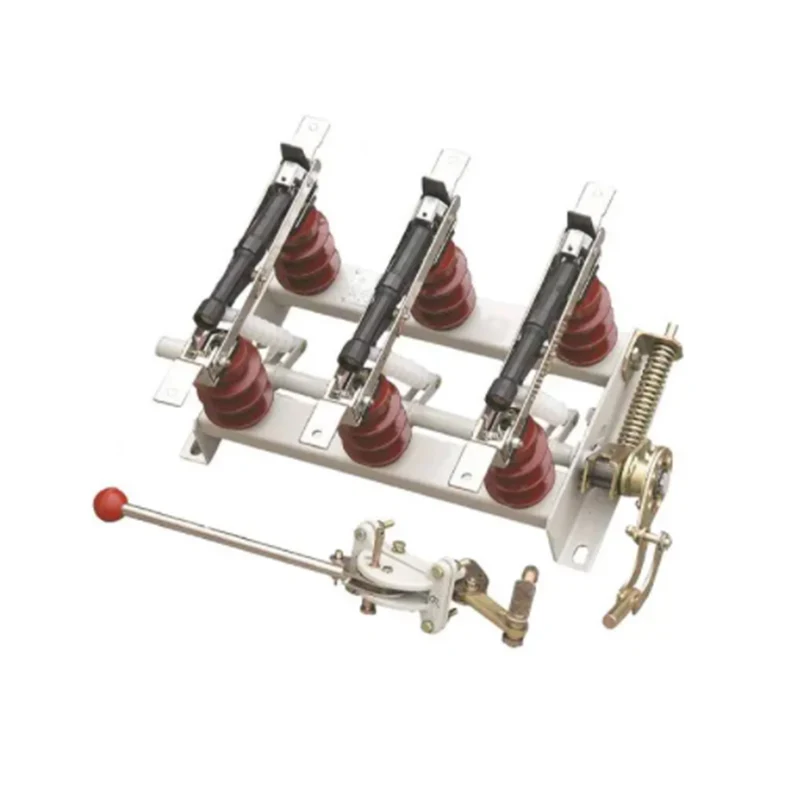

1-сурет FN5-12

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Рамка	2. Пост изоляторы	3. Мойынтіректерді өткізгіш тақта	4. Пышақ
5. Доғалық сөндіргіш	6. Бұралмалы серіппе және оның штифті подшипнигі	7. Бағыттаушы жолақ	8. Сымдар тақтасы
9. Рычаг	10. Қозғалмалы подшипникті жүктеңіз	11. Серіппелі зарядтау механизмі	12. Жұмыс механизмі

2-сурет FN5-12D

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Рамка	2. Жер беті	3. 7 , r-ші ауыстырғыштың жылжымалы мойынтіректері	4. Пост изоляторы
5. Жермен қозғалатын подшипник	6. Сәулелік сымдар тақтасы	7. Пышақ	8. Доғалық сөндіргіш
9. Серіппе мен + серіппенің түйреуіш тірегін тартыңыз	10. Бағыттаушы жолақ	11. Сымдар тақтасы	12. Рычаг
13. Жүктеме қосқышының мойынтіректері	14. Жүктеме қосқышының серіппелі зарядтау механизмі	15. Жер шарын зарядтау механизмі	16. Жүктеме қосқышының жұмыс механизмі
17. Er rth vi ch жұмыс механизмі	18. Құлыптау механизмі

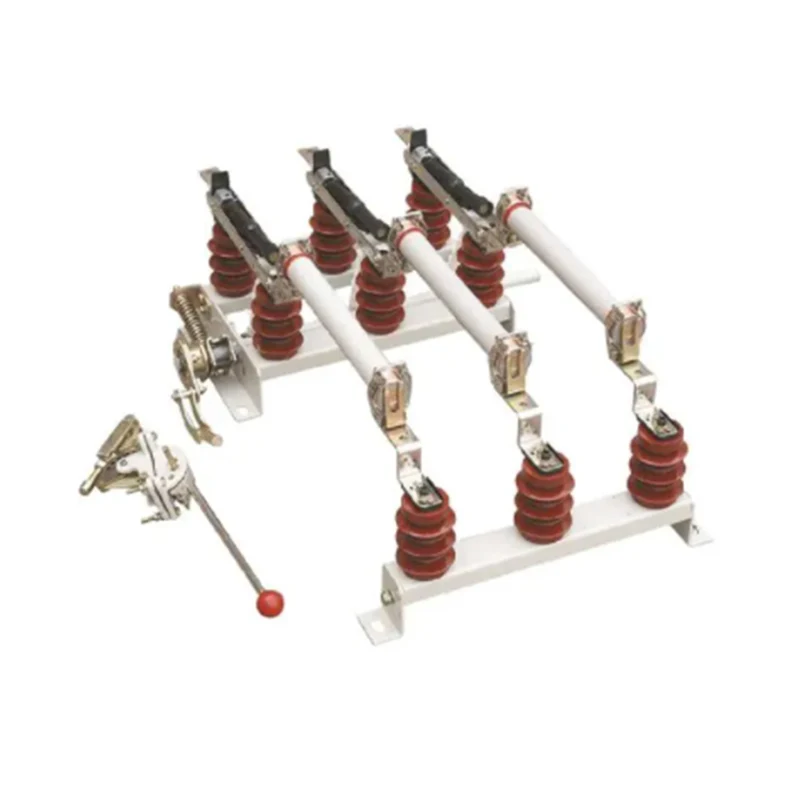

3-сурет FN5-12R(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12R жүктемесі sv

2. Беринг сақтандырғышының сым тақтасы

3. Сақтандырғыш сілтемесі

4. Сақтандырғыш сымдарының тақтасы

5. Сақтандырғыш негізі

4-сурет FN5-12DR

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D жүк s'icn

2. Беринг сақтандырғышының сым тақтасы

3. Сақтандырғыш

4. Сақтандырғыш сымдарының тақтасы

5. Сақтандырғыш негізі

Механизм моделіCS6-1 csn	L Сақтандырғыш үлгісі		H	h
	SDLJ, SFLJ, SKL*J		935	530
	735 RN3-10	<75	990	585
	735 RN3-10	5=75	1040	635

5-сурет FN5-12R(S)a

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12 жүктеу swi、c:i

2. Беринг, се сымдық тақта

3. Сақтандырғыш

4. Сақтандырғыш сымдарының тақтасы

5. Сақтандырғыш негізі

6-сурет FN5-12DR(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D қосқышы	2. Беринг сақтандырғышының сым тақтасы	3. Сақтандырғыш
4. Сақтандырғыш сымдарының тақтасы	5. Fus	6. Құлыптау механизмі

7-сурет FN5-12R(D)L

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Жақтау астында	2. Оқшаулағыш	3. Сақтандырғыш	4. Триппер құрылғысы
5. Жылжымалы контакт	6. Доғалық сөндіргіш	7. Бағыттаушы жолақ	8. Статикалық контакт
9. Ашу/жабу механизмі	10. Құлыптау құрылғысы	11. Жүктеме қосқышының жұмыс механизмі	12. Жер қосқышы
