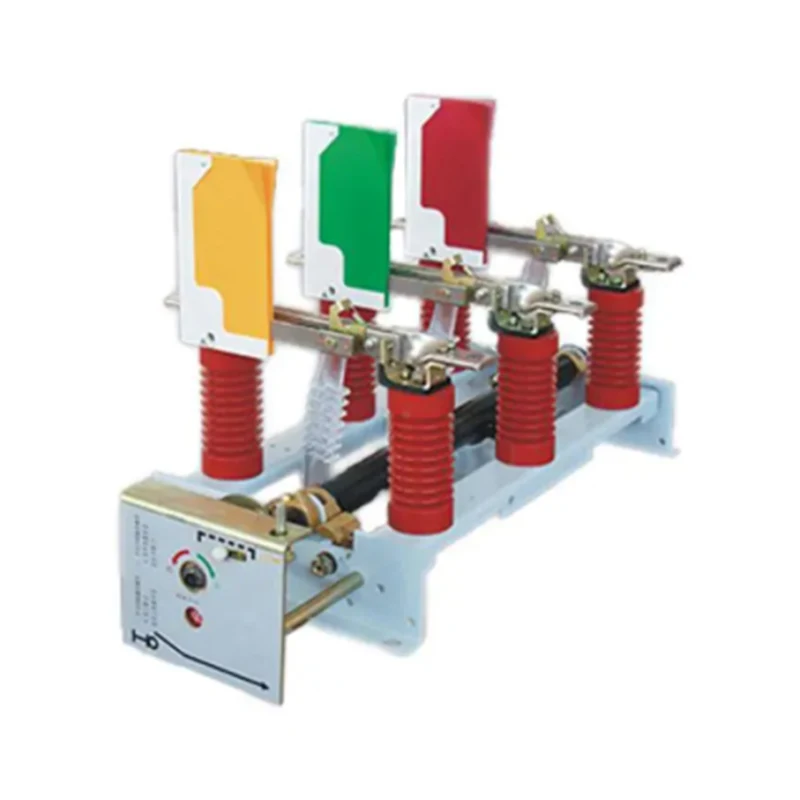

FN7-12 - бұл жабық ауаның жоғары вольтты жүктеме ажыратқышының жаңа түрі. Ол айнымалы ток 50Гц, номиналды кернеуі 12КВ үш фазалы айнымалы ток қуат жүйесіне, жүктеме тогы және жабылатын қысқа тұйықталу тогы ретінде жарамды.
● Қоршаған орта температурасы: -25 °C~ 40°C;
● Биіктігі: <1000м;
● Салыстырмалы ылғалдылық: орташа тәуліктік <95%; Орташа айлық <90%;
● Жұмыс орнында коррозиялық, жану және жарылыс газдары немесе булары болмауы керек;
● Жиі қатты діріл болмайды.
Негізгі техникалық сипаттамалар Ескертпе: (-) жоқ (А) 1-кестемен
|
Аты |
Түр |
Үлгі |
DS |
DX |
L |
R |
РА |
F |
|
|
|
|
Жер қосқышы кірісте |
Жер қосқышы розеткада |
Құлыптау құрылғы |
Сақтандырғыш |
Шабуыл сақтандырғышы |
Электрлік ашу құрылғысы |
|
Жүктеме ажыратқышы |
Типперсіз |
FN7-12 |
- |
- |
- |
- |
- |
- |
|
FN7-12DSL |
A |
- |
A |
- |
- |
- |
||
|
FN7-12DXL |
- |
A |
A |
- |
- |
- |
||
|
FN7-12R |
- |
- |
- |
A |
- |
- |
||
|
FN7-12DSLR |
A |
- |
A |
A |
- |
- |
||
|
FN7-12DXLR |
- |
A |
A |
A |
- |
- |
||
|
Соққымен |
FN7-12RA |
- |
- |
- |
- |
A |
- |
|
|
FN7-12RAF |
- |
- |
- |
- |
A |
A |
||
|
FN7-12DXLRA |
- |
A |
A |
- |
A |
- |
||
|
FN7-12DXLRAF |
- |
A |
A |
- |
A |
A |
Номиналды параметрлер 2-кесте
|
Номиналды кернеу кВ |
Макс. кернеу кВ |
Номиналды ток А |
1мин қуат жиілігі төтеп беретін кернеу кВ |
4с термиялық тұрақтылық тогы(RMS) kA |
Динамикалық тұрақтылық ток (шыңы) кА |
Қысқа тұйықталу ток кА |
Номиналды үзілу тогы А |
Номиналды беріліс тогы А |
|
12 |
12 |
400 |
42/48 |
12.5 |
31.5 |
31.5 |
400 |
1000 |
|
630 |
42/48 |
20 |
50 |
50 |
630 |
1000 |
Сақтандырғышты пайдаланудың номиналды параметрлері 3-кесте
|
Үлгі |
Номиналды кернеу кВ |
Номиналды ток А |
Сақтандырғыштың номиналды тогы |
|
SDLA*J |
12 |
40 |
6,3,10,16,20,25,31.5,40 |
|
SFLA*J |
12 |
100 |
50,63,71,80,100 |
|
ШЫНЫ*Дж |
12 |
125 |
125 |
A*: шабуылшымен.
1. Доға сөндіргіш пышақ 2. Доғаның жанасатын бөлігі және доға сөндіргіш камерасы 3. Оқшаулағыш 4. Негіз 5. Динамикалық жанасу пышақ 6. Статикалық контактілі пышақ 7. Серіппелі энергияны сақтау құрылғысы (негізгі ось гильзасының ішінде) 8. Негізгі пышақты бұру тұтқасы

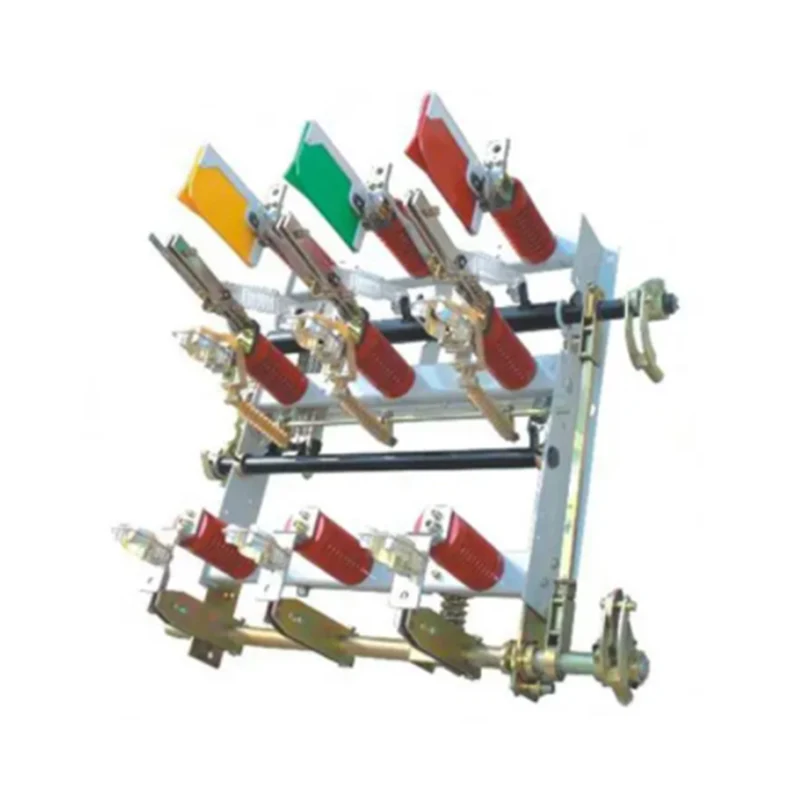

1.Доғалық сөндіргіш пышақ 2.Доғаның жанасатын бөлігі және доғаның сөндіру камерасы 3. Оқшаулағыш 4. Негіз 5. Динамикалық жанасу пышақ 6. Статикалық контактілі пышақ 7. Серіппелі энергияны сақтау құрылғысы (негізгі ось гильзасының ішінде) 8. Жерге қосу пышағы 9. Негізгі пышақ жабу бұрылу иін 10. Жерге қосу пышағын жабу бұрылу тұтқасы
1.Доға сөндіргіш пышақ 2.Доғаның жанасатын бөлігі және доғаның сөндіру камерасы 3. Оқшаулағыш 4. Жерге қосу пышақ 5. Негіз 6. Динамикалық жанасу пышақ 7* Статикалық контакт пышақ 8. Сақтандырғыш 9* Серіппелі энергияны сақтау құрылғысы (негізгі осьтің ішінде) 10. Жерге қосылатын энергияны жинақтаушы серіппе 11. Блоктау құрылғысы 12. Негізгі пышақты жабу және ашу бұру иіндігі 13. Жерге қосу пышағын жабу және ашу бұрылу иіндігі
1.Доғалық сөндіргіш пышақ 2.Доғаның жанасатын бөлігі және доғаның сөндіру камерасы 3. Оқшаулағыш 4. Негіз 5. Динамикалық жанасу пышақ 6. Статикалық контактілі пышақ 7. Серіппелі энергияны сақтау құрылғысы (негізгі ось жеңінің ішінде) 8. Сақтандырғыш 9. Негізгі блок жабу және ашу айналмалы иін
1 .Доға сөндіргіш пышақ 2.Доғаның жанасатын бөлігі және доғаның сөндіргіш камерасы 3. Соққы түрі сақтандырғыш 4. Оқшаулағыш негізі 5. Жерге қосу пышақ 6. Негіз 7. Динамикалық жанасу пышақ 8. Негізгі пышақты жабу серіппесі 9. Статикалық контактілі энергия10. Жерге қосу -сақтау серіппесі 11. Негізгі пышақты ашатын серіппе 12. Құлыптау құрылғысы 13. Негізгі пышақты жабу және ашу бұрау иіндігі m 14. Жерге қосу пышағын жабу және ашу бұрау иіндігі
1.Доға сөндіргіш пышақ 2. Доғаның жанасатын бөлігі және доғаның сөндіру камерасы 3. Оқшаулағыш 4. Негіз 5. Динамикалық жанасу пышақ 6. Статикалық контактілі пышақ 7. Серіппелі энергияны сақтау құрылғысы (негізгі ось жеңінің ішінде) 8. Пластина
1.Доға сөндіргіш пышақ 2. Доғаның жанасатын бөлігі және доғаның сөндіру камерасы 3. Оқшаулағыш 4. Негіз 5. Динамикалық жанасу пышақ 6. Статикалық контактілі пышақ 7. Серіппелі энергияны сақтау құрылғысы (негізгі ось гильзасының ішінде) 8. Сақтандырғыш 9. Пластина
1.Доғалық сөндіргіш пышақ 2. Доғаның жанасу бөлігі және доғаның сөндіру камерасы 3. Соққы түріндегі сақтандырғыш 4. Жерге қосу пышақ 5. Оқшаулағыш 6. Негіз 7. Негізгі пышақты жабу серіппесі 8. Динамикалық контактілі пышақ 9. Статикалық контактілі пышақ энергияны сақтау 10.Earch. серіппе 11. Бас пышақ ашатын серіппе 12. Пластина 13. Сызба 11
