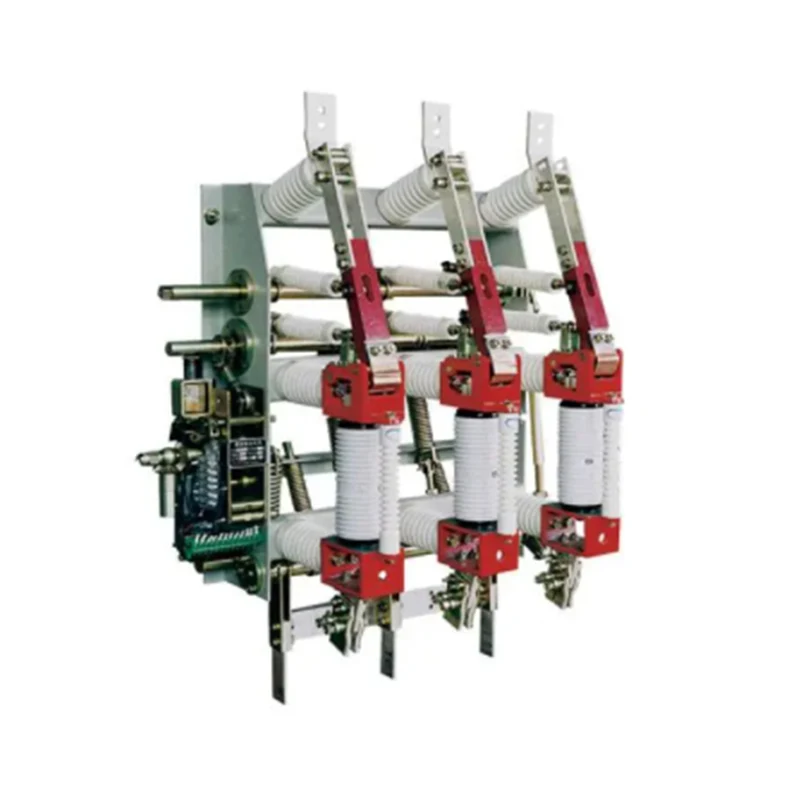

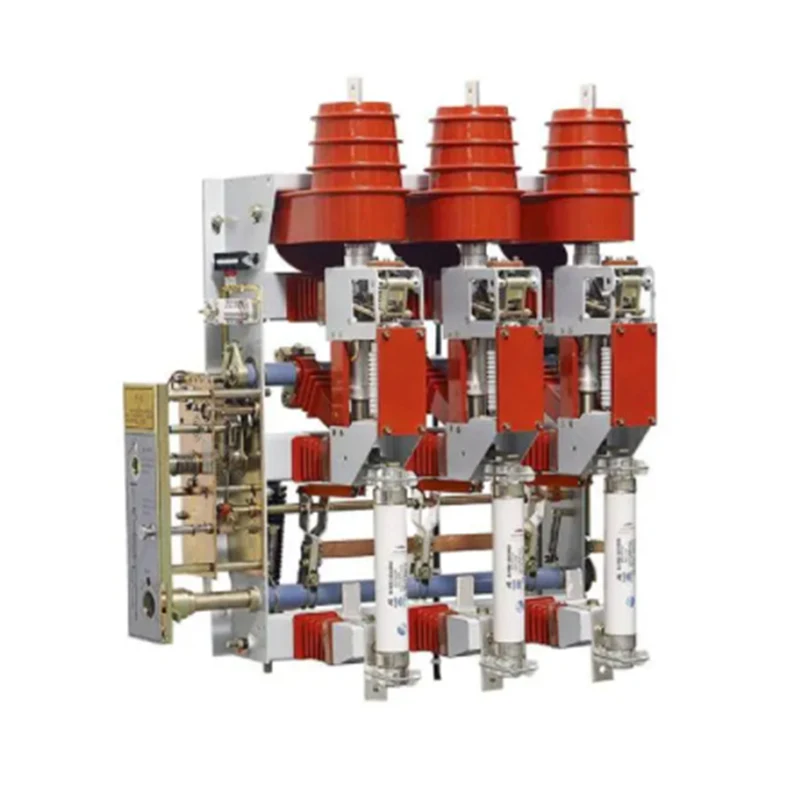

FZN25-12 сериялы ішкі жоғары вольтты вакуумдық жүктемені ажыратқыш

Қытайлық жеткізушілерден жоғары сапалы FZN25-12 сериялы ішкі жоғары вольтты вакуумдық жүктемені ажырату қосқышы, XUCKY Electric көп жылдар бойы модульдік электр терминалдық жабдықта мамандандырылған. Біздің өнімдеріміз жақсы баға артықшылығына ие және Оңтүстік Америка, Таяу Шығыс, Африка, Оңтүстік-Шығыс Азия нарықтарының көпшілігін қамтиды. Біз сіздің Қытайдағы ұзақ мерзімді серіктес болуды асыға күтеміз. FZN25-12 үй ішіндегі HV вакуумдық жүктеме ажыратқышы 3 фазалы айнымалы ток 50 Гц 12 кВ үй-жайды ажыратқыш жабдық.

Сұрау жіберу

Өнім Сипаттамасы

FZN25-12 сериялы ішкі жоғары вольтты вакуумдық жүктемені ажыратқыштың құрылымы

FZN25-12 үй ішіндегі HV вакуумдық жүктеме ажыратқышы 3 фазалы айнымалы ток 50 Гц 12 кВ үй-жайды ажыратқыш жабдық..

♦ Жұмыс механизмі: серіппелі жұмыс механизмі, қол түрі және электрлік түрі бар;

♦ Операция түрі: оңға және солға операция;

♦ Жұмыс бағыты: сол жақ операция, оң жақ жұмыс;

♦ Қолданылуы: жабық 12кВ тарату құрылғылары.

FZN25-12 сериялы үй ішіндегі жоғары вольтты вакуумдық жүктемені ажыратқыштың қоршаған орта жағдайлары

♦ Қоршаған орта температурасы: -25°C 〜+40°C;

♦ Биіктігі: <1000м (теңіз деңгейінен жоғары);

♦ Салыстырмалы ылғалдылық: орташа тәуліктік <95%, айлық орташа <90%;

♦ Жер сілкінісінің қарқындылығы: <8 деңгей;

♦ Ластану дәрежесі: II;

♦ Өртсіз, жарылыссыз, химиялық коррозиясыз және қатты дірілсіз орнату орны.

Техникалық параметрлер ♦ Негізгі техникалық параметрлер

ЖОҚ	Элемент		Бірлік	FZN25-12LT 630-20	FZRN25-12D/T 200-31,5
1	Номиналды кернеу		кВ	12	12
2	Номиналды жиілік		Hz	50	50
3	Номиналды ток		A	630	200
4	1мин қуат жиілігі төзімді кернеу (фазадан жерге,	Фаза-жер, фаза-фаза	кВ	42	42
	полюстер арасында, ашық контактілер)	Оқшауланатын сынық		48	48
5	Номиналды найзағай импульсіне төзімді кернеу (фазадан	Фаза-жер, фаза-фаза	кВ	75	75
5	жер, полюстер арасындағы, ашық контактілер)	Оқшауланатын сынық	кВ	85	85
6	Номиналды қысқа уақытқа төзімді ток (жылу тұрақтылық тогы)	Жүктеме ажыратқышы	кА	20
7	Номиналды қысқа тұйықталу ұзақтығы (жылу тұрақтылық уақыты)	Жүктеме ажыратқышы	s	4
8	Номиналды қысқа тұйықталу тогы (ең жоғары)		кА	50
9	Номиналды белсенді жүктемені бұзу тогы		A	630
10	Номиналды контурдың үзілу тогы		A	630
11	Номиналды кабельді зарядтау тогы			10
12	Жүктемесіз трансформатордың номиналды қуаты		кВА	1600	1600
13	Номиналды қысқа тұйықталу тогы (шектеу тогының сақтандырғышы)		кА		31.5
14	Номиналды үзіліс беру тогы		A		2000
15	Сақтандырғыш моделі				SDLAJ-12 SFLZJ-12
16	Шабуылшының шығу энергиясы		J		2-5

1±0,5

ЖОҚ	Элемент	Бірлік	FZN25-12D/T 630-20	FZRN25-12D/T 200-31,5
17	Қосалқы тізбектің номиналды кернеуі	V	^110 ^220	^110 ^220
18	Жер қосқышы қысқа мерзімді токқа төзімді	кА	20	20
19	Жерге қосқыш номиналды ең жоғары қысқа тұйықталу ұзақтығы	S	2	2
20	Жер қосқышы номиналды шыңға төзімді ток	кА	50	50
21	Номиналды қысқа қабылдау ток	кА	50	80(болашақ шыңы)
22	Механикалық өмір	рет	10000	10000

♦ Механикалық қасиет

ЖОҚ	Элемент	Бірлік	Мән
ЖОҚ	Элемент	Бірлік	FZN25-12 D/ T630 20	FZRN25-12 D/T200-31,5
1	Зарядталған бөліктер мен жерге дейінгі ауа саңылауы	мм	>125
2	Бекітілген контакт ұстағышының тереңдігіне өткізгіш түтік кірістіру	мм	>18
3	Вакуумды ажыратқыштың ашық қашықтығы	мм	600+1
4	Вакуумдық үзгіштің контакт серіппесін қысу ұзындығы	мм	20+1
5	Вакуумдық үзгіштің орташа жабылу жылдамдығы	Ханым	0,6±0,2
6	Вакуумдық үзгіштің орташа ашылу жылдамдығы	Ханым	1,0±0,2
7	Жабу уақыты	Ханым	<2
8	Үш фазалы жабу және ашу синхронизмі	Ханым	<3
9	Негізгі тізбектің кедергісі	rQ	<150	<300
10	Максималды айналдыру моменті бойынша қолмен жұмыс	н.м	<160
11	Сақтандырғыш триггерінің ашылу уақыты	Ханым	-	30-40
12	Триггерді босату уақыты	Ханым	40-45

♦ Энергияны сақтау қозғалтқышының параметрлері

Үлгі	Номиналды кернеу V	Номиналды ток А	Номиналды қуат В	Қалыпты жұмыс кернеуінің диапазоны
LLZY-CJ01B8	AC/DC220	0.7	70	85%-110% бағаланады
66ZY-CJ028	AC/DC110	1.5	70	Вольтаж
