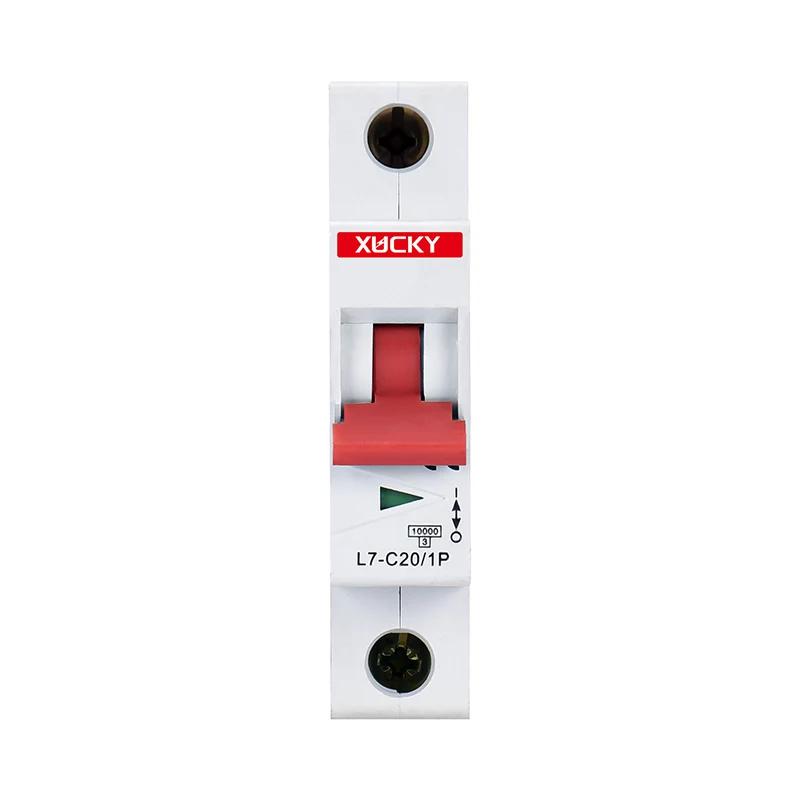

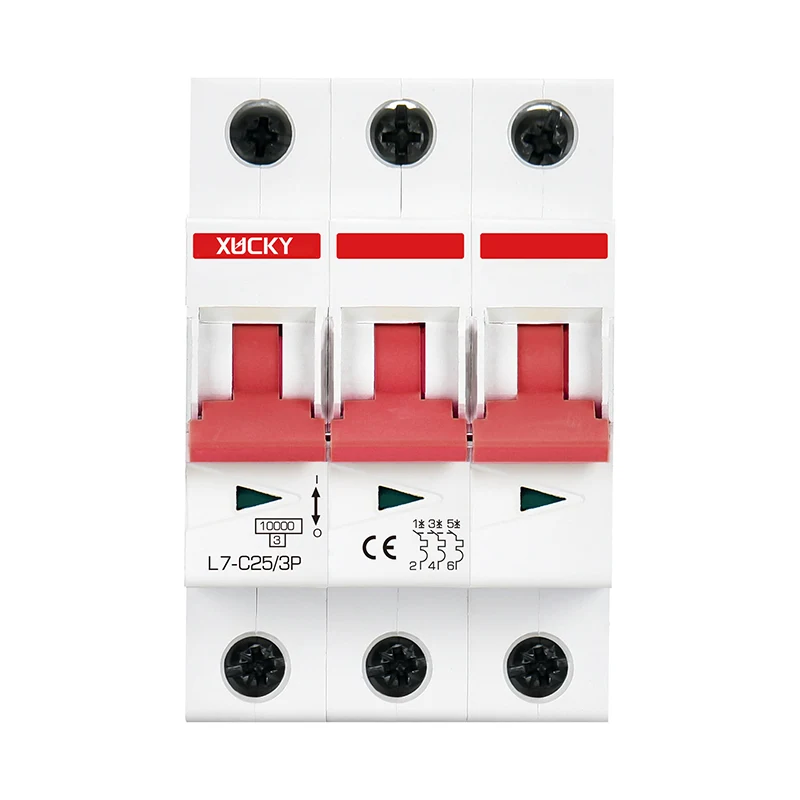

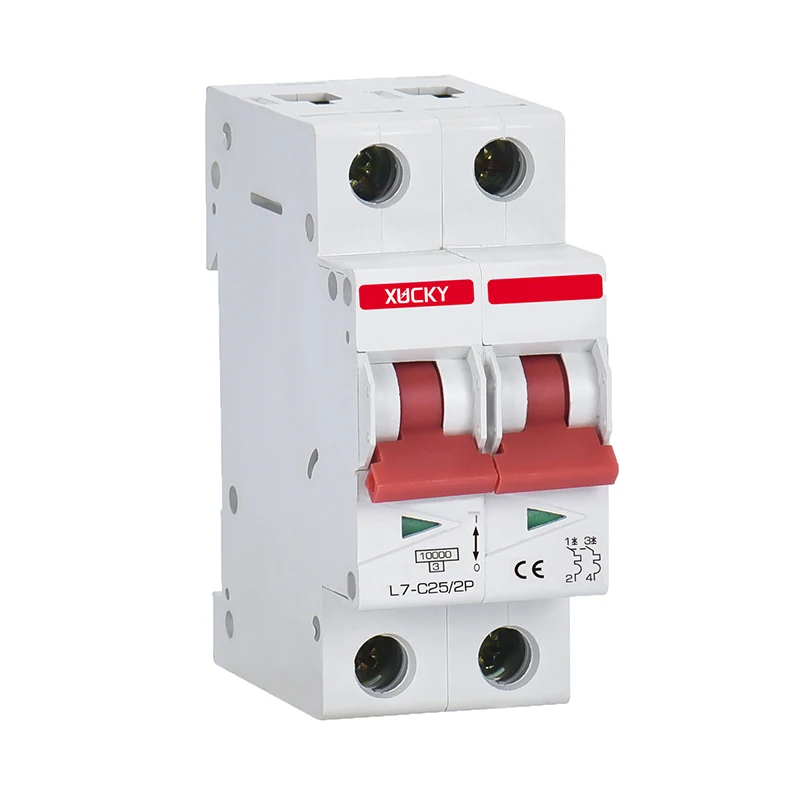

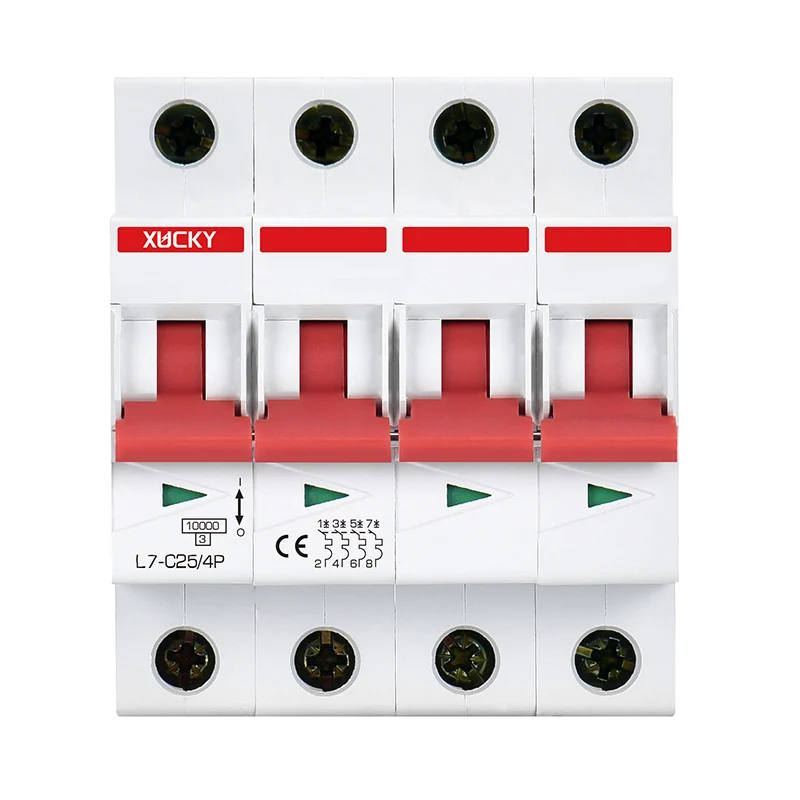

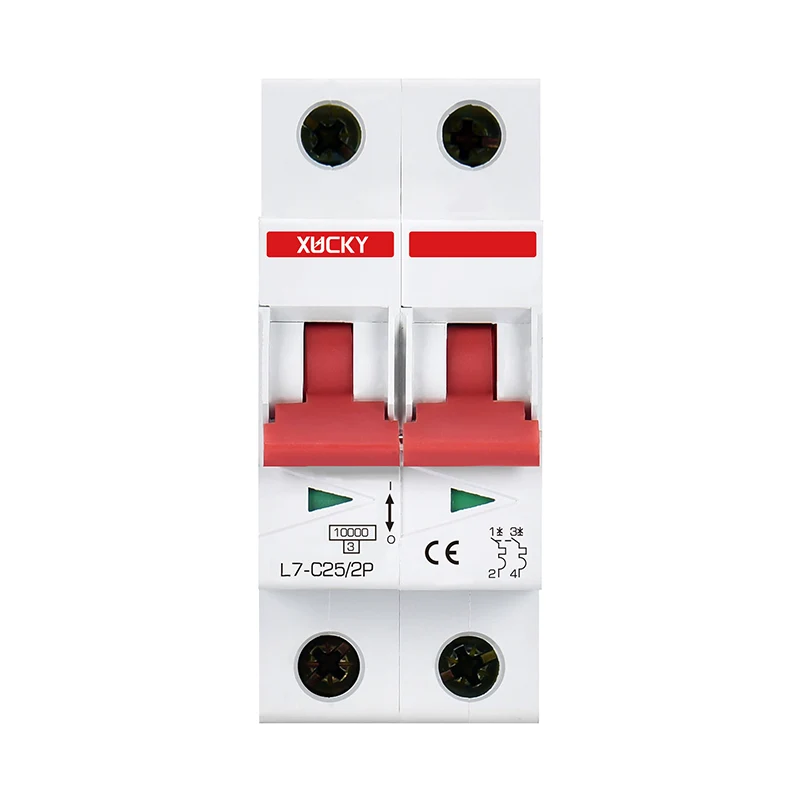

L7 миниатюралық ажыратқыш

Біздің жаңа миниатюралық ажыратқыш, L7 Xucky-ден таныстыру! Ол 1p, 2p, 3P, 4P полярлыққа және IEC60898 - 1 / GB / T10963.1 стандарттарына сәйкес келеді. L7 миниатюралық ажыратқышы шамадан тыс жүктеме және қысқа тұйықталуды ұсынады. CE, CB, сертификат, бұл сенімді. Номиналды ағымдар 1а-63а-ға дейін, ал номиналды кернеу 230/240 В (1p) және 400/45V (2p - 4P). Онда 6/11KA, қабықша қабықшасы бар және оны кез-келген жерде орнатуға болады. Ұзақ электрлік және механикалық өмір сүру ұзақтығы бар, бұл әртүрлі қосымшалар үшін керемет таңдау.

Техникалық сипаттамалар

● полярлық: 1p, 2p, 3P, 4P;

● стандарттарға сәйкес: IEC60898 - 1 / GB / T10963.1;

● Өнім функциясы: шамадан тыс жүктеме және қысқа тұйықталу;

● Сертификаттау: CE, CB, SAA;

● (а): 1,2,4, 6, 10, 20, 25, 25, 25, 25, 50, 50, 63;

● Номиналды кернеу UE: 230/40V (1p), 400/45V (2p ~ 4P);

● Номиналды жиілік (Гц): 50/60;

● Есептелген оқшаулау кернеуі: 500V;

● Ку кернеуі (соққы) КУ: 4;

● Сыйақталған сыйымдылығы ICN (KA): 6/10ka;

● Қорғау деңгейі: IP20;

● Электрлік қызмет (Times): 10 000;

● механикалық қызмет (Times): 30 000;

● сынау мүмкіндігі:

● Flame Reddardant: v0 деңгейі;

● Орнату орны: кез келген орын;

● қолданыстағы сымды көлденең қима; Қатты сым (мм): 1-35; Бұралған сым (MM2): 1-25;

● Сымды сымды момент (n. M): 3.5;

● қоршаған орта температурасы (с): -25-тен + 45-тен + 45-тен + 45 -ке, максималды ылғалдылығы 95%;

● Сақтау температурасы (C): - 40- +75;

● Энергия шегі: 3;

● Орнату биіктігі (метр): 2000-нан аспайды.

Ерекше өзгешеліктері

● Жылдам жабу: әсер етудің сенімді жұмысын қамтамасыз ету және ажыратқыштардың өмірін ұзарту;

● Тұтқаның астындағы ашық ашылатын және жабылатын индикатор терезесі бар;

● Өнімнің бетіне басып шығарылған ақпарат ұзаққа созылған, ашық, өшіру оңай емес;

● Иондалған газдардың шығарылуы қатаң шектеулерге ұшырайды: 45 мм торлы қашықтықта;

● L7 миниатюралық ажыратқышы IEEC 60898-1 60898-1 типіне, С-типті және D-Type Type Type қисықтарының сипаттамаларына сәйкес келеді.

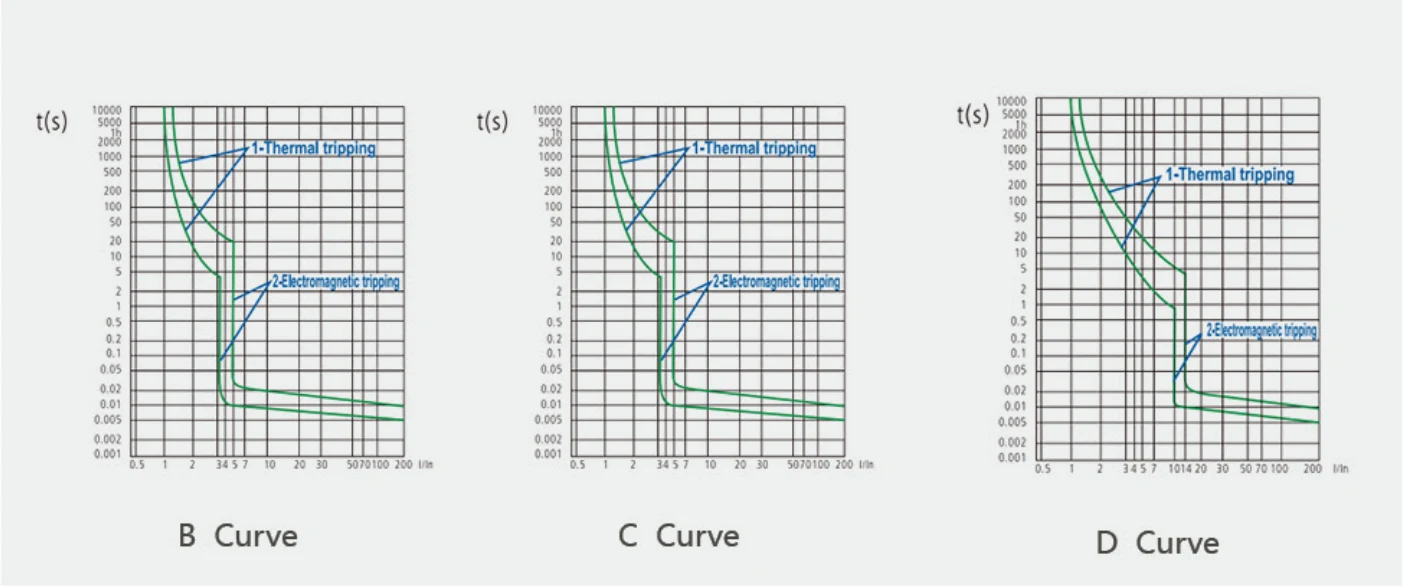

Сипаттамалық қисық сызықтар

IEC 60898-1

Магнитті шығару

Қысқа тұйықталу тізбегі болған кезде, лезде түсіруге темір өзегі бар магнит қол жеткізеді. 1ЭК60898 стандартына сәйкес, осы L7 миниатюралық ажыратқышын үш түрге бөлуге болады: B, C және D.

Жылу шығарылымы

● Электр тізбегінде шамадан тыс жүктеме болғаннан кейін, ажыратқыштың биметалл жолағы жылуға байланысты бүгіледі, контактілердің ажыратылуына және термалды түрде жүруге әкеледі;

● IEC стандарты әр түрлі шамадан тыс жүктеме ағындары үшін жол жүру уақытының ауқымын анықтайды;

● Сілтеме сынағы ортасында температура 30 ° C.

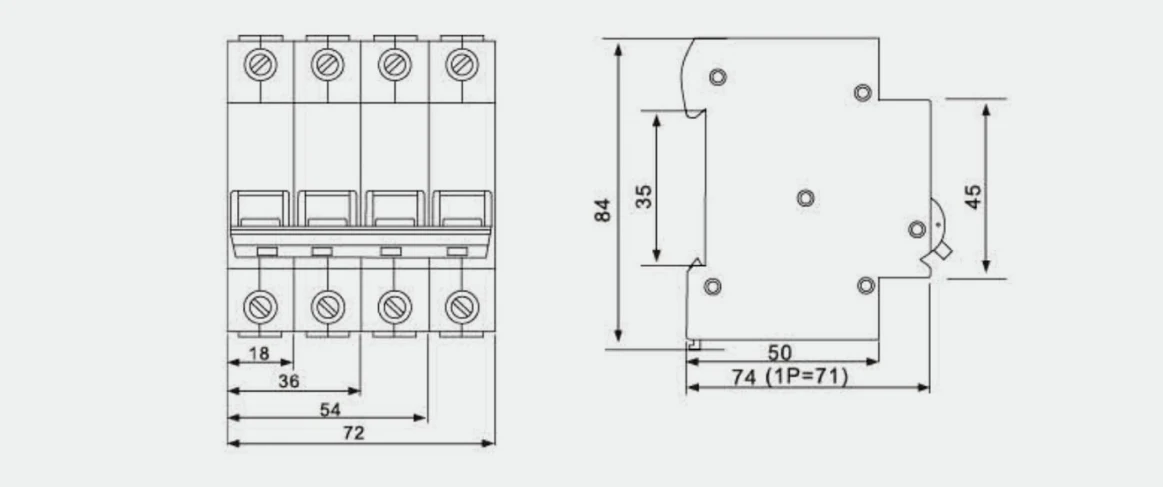

● Өнім және орнату өлшемдері (мм)

L7 миниатюралық ажыратқышы максималды қосылым сыйымдылығы 25 мм2 бағыттағыш рельске орнатылған.
