Ауа сөндіргіштері (ACBs)ауыр жүкті электр қуатын тарату жүйелерін қорғауға, басқаруға және оқшаулауға арналған жоғары қуатты, төмен вольтты электрлік коммутациялық құрылғылар болып табылады. 1000В айнымалы ток кернеуінде жұмыс істейді және әдетте 800А-дан 10000А-ға дейінгі токтарды өңдейді, олар маңызды инфрақұрылымды шамадан тыс жүктемелерден, қысқа тұйықталулардан және электр ақауларынан қорғауға арналған өнеркәсіптік жұмыс күші болып табылады. Миниатюралық ажыратқыштардан (MCBs) немесе құйылған корпусты ажыратқыштардан (MCCB) айырмашылығы, ACBs пайдаланадыауа доғаны сөндіретін негізгі орта ретінде, кең ауқымды коммерциялық, өнеркәсіптік және коммуналдық қолданбалар үшін ерекше беріктік, жоғары сыну қабілеті және кеңейтілген қорғаныс мүмкіндіктерін ұсынады.
АнАуа сөндіргіш (ACB)автоматты басқарылатын механикалық қосқыш болып табылады, ол:
● Қорғайды: Шамадан тыс жүктемелерді, қысқа тұйықталуларды, жерге тұйықталуларды және қалыптан тыс жағдайларды анықтайды, содан кейін токты үзу және жабдықтың зақымдалуын, өрттерді немесе қауіптерді болдырмау үшін жылдам өшіреді (ашады).
● Басқару элементтері: Қалыпты жұмыс, техникалық қызмет көрсету немесе жүйені қайта конфигурациялау үшін тізбектерді қолмен немесе қашықтан қосады/өшіреді.
●Оқшаулайды: Қауіпсіз техникалық қызмет көрсету және персоналды қорғау үшін тізбектегі көрінетін, қауіпсіз үзіліспен қамтамасыз етеді.
● Мониторлар: Заманауи ACB құрылғылары нақты уақытта ток/кернеу/қуатты бақылау, ақауларды диагностикалау және байланыс үшін смарт сапар блоктарын біріктіреді.
ACB доғаны сөндіру дизайны, құрылысы және қолданылуы бойынша жіктеледі:
1. Қарапайым үзіліс (кросс-жарылыс) ACBs
oЕң қарапайым дизайн: Ашық ауада байланыстар бөлек; доға табиғи ауа ағынымен салқындатылады/бөлінеді.
o Қолдану жағдайы:Төмен вольтты (≤1кВ), төмен токты қолдану; шағын жүйелер үшін үнемді.
2. Магниттік үрлеу ACBs
o Доғаларды доғалық шұңқырларға итеру үшін магниттік өрістерді тудыратын тізбектей жалғанған үрлейтін катушкаларды пайдаланады.
o Артықшылығы:Токқа бейімделетін доғаны басқару - жоғары ақаулық токтар = күшті магниттік күш = тезірек сөндіру.
3. Доғалық шұңқыр (бөлгіш пластина) ACBs
o Ең кең таралған заманауи дизайн: Arc доғаны салқындататын, бөлетін және сөндіретін металл бөлгіш пластиналары бар камераға мәжбүрлеп кіреді.
o Қолдану жағдайы:Стандартты өнеркәсіптік, деректер орталығы және қызметтік қолданбалар.
4. АуаЖарылысACBs
o Доғаларды үрлеу үшін сығылған жоғары қысымды ауаны пайдаланады; тарихи жоғары вольтты жүйелер үшін.
o Ескерту:Күрделілігіне байланысты қазіргі заманғы төмен вольтты ACB-де сирек кездеседі.

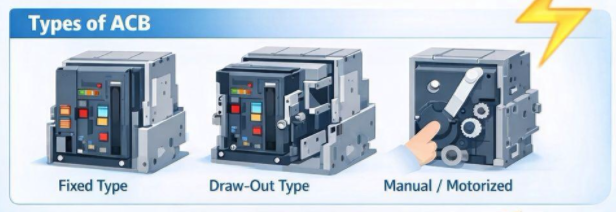

1. Тұрақты типті ACBs
o Тұрақты орнатылған; шинаны тікелей қосу; төмен құны.
o Use Case: Ең аз техникалық қызмет көрсету қажеттілігі бар статикалық жүйелер.
2. Тартпа типті (тартпалы) ACB
o 3 қауіпсіздік позициясы бар модульдік дизайн:
о Қосылды:Қалыпты жұмыс (негізгі/қосалқы тізбектер белсенді).
o Тест:Оқшауланған негізгі тізбектер; қауіпсіз тестілеу үшін қуаттандырылған қосалқы тізбектер.
о Бөлінген:Техникалық қызмет көрсету/жөндеу үшін толық электрлік оқшаулау.
o Артықшылығы:Жылдам ауыстыру, бүкіл панельді өшіру.
● 3-полюс (3P): 3-фазалы жүйелер үшін (ең таралған).
● 4-полюсті (4P): 3 фаза + бейтарап; бейтарап оқшаулауды қажет ететін жүйелер үшін (мысалы, TN-S, TT жерге тұйықтау).
ACB өнімділігі IEC 60947-2 (2024) стандартымен реттеледі, IEC веб-дүкені төмен вольтты ажыратқыштарға арналған жаһандық стандарт:
| Параметр | Сипаттама | Типтік мәндер |
| Номиналды кернеу (Ue) | Қалыпты жұмыс кернеуі | 400В, 415В, 690В айнымалы ток |
| Номиналды ток (In) | Үздіксіз ток | 800A–10,000A |
| Қысқа тұйықталудың номиналды сыйымдылығы (Icu) | Максималды ақаулық ток қауіпсіз түрде үзілді | 50кА–150кА @ 415В |
| Қызметтің номиналды қысқа тұйықталу сыйымдылығы (Ics) | Icu пайызы (сапардан кейін қайта пайдалануға болады) | 75% - 100% Icu |
| Номиналды қысқа уақытқа төзімді ток (Icw) | Зақымсыз тасымалданатын ток (уақыт бойынша) | 1с/3с үшін 30кА–85кА |
| Жұмыс температурасы | Қауіпсіз қоршаған орта ауқымы | Стандартты: -5°C - +40°C; Кең: -25°C және +70°C |
| Қорғау класы (IP) | Қоршауды қорғау | IP20 (үй ішінде), IP40, IP54 |
| Механикалық төзімділік | Жұмыс циклдері | 10 000–30 000 цикл |
| Электрлік төзімділік | Ақаулық-үзіліс циклдері | 1000–5000 цикл |
● Өнеркәсіптік зауыттар:Негізгі кірістер, қозғалтқышты басқару орталықтары (МКС), трансформаторды/генераторды қорғау.
● Деректер орталықтары:UPS жүйелері, шиналық қосқыштар, маңызды жүктемені бөлу.
● Коммерциялық ғимараттар:Жоғары қабатты электр қуатын тарату, HVAC және резервтік генераторлар.
● Коммуналдық қызметтер және инфрақұрылым:Қосалқы станциялар, тарату панельдері, темір жолды электрлендіру.
● Теңіз және теңіз:Кемедегі қуат жүйелері (теңізде сертификатталған ACB).
● Жаңартылатын энергия:Күн/жел электр станциясының желіге қосылуы, инверторлық қорғаныс.
● Номиналды ток (In):≥ максималды үздіксіз жүктеме тогы (1,1–1,2x қауіпсіздік коэффициенті).
● Қысқа тұйықталу сыйымдылығы:Icu ≥есептелген жүйе ақауының тогы (I"k3).
● Поляктар:3P (стандартты) немесе 4P (бейтарап оқшаулау қажет).
●Түрі бірлігі:
o Жылу-магниттік:Негізгі шамадан тыс жүктемеден/қысқа тұйықталудан қорғау.
o Электрондық (LSIG):Жетілдірілген (L=шамадан тыс жүктеме, S=қысқа кідіріс, I=лездік, G=жердегі ақау).
o Smart (LSIGM):Байланыс (Modbus, Profibus), қашықтан басқару, мәліметтерді тіркеу.
● Жұмыс механизмі:Қолмен (қолмен зарядталатын) немесе моторлы (автоматты зарядталған/қашықтан).
● Қоршаған орта температурасы/биіктігі:>2 000 м биіктікте дерейт.
● Стандарттар:IEC 60947-2, IEC 60947-1, GB 14048.2 (Қытай), UL 489 (Солтүстік Америка).
● Сертификаттар:Теңізге арналған CE, IEC, CSA, теңіз (DNV, ABS).
● Селективтілік:Жоғары/төмен ағынды ажыратқыштың үйлестіруін қамтамасыз етіңіз (IEC бойынша A/B класы).
● Құлыптау:Кілтті блоктау, көп ажыратқышты жүйелер үшін аймақтық селективті блоктау (ZSI).

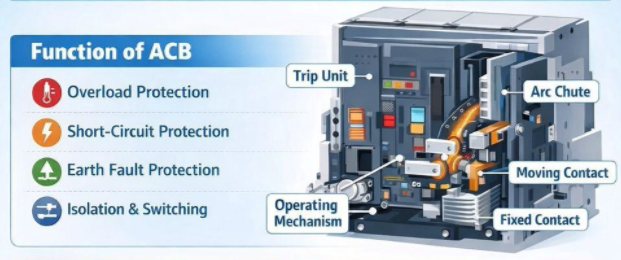

Негізгі құрамдас бөліктер
1. Рама/шасси:Болат/алюминий қорытпасы (құрылымдық тірек).
2. Байланыс жүйесі:
o Тұрақты/жылжымалы контактілер:Мыс қорытпасы (Cu-Cr, Cu-W) + күміс/қаңылтыр жабындары (төмен қарсылық, дәнекерлеуге қарсы).
o Arcing контактілері:Вольфрам-мыс (доғаға төзімділігі жоғары).
3. Доғалық шұңқыр:Бөлгіш болат тақталар, оқшаулағыш тосқауылдар (Бакелит, ДМК).
4. Жұмыс механизмі:Серіппелі зарядталған (энергияны сақтау), ауыстырып-қосқыштар, ысырмалар.
5. Сапар бірлігі:Электрондық (микроконтроллер, сенсорлар) немесе жылу-магниттік (биметалл, соленоид).
6.Көмекші сөздер:Төмен кернеуді босату (UVR), маневрлік өшіру (ST), қосалқы ажыратқыштар (AX), дабыл контактілері.
● Өткізгіштер: Өткізгіштігі жоғары электролиттік мыс, күміс қорытпалары.
● Оқшаулағыштар: DMC (Қамырды қалыптау қоспасы), BMC, эпоксидті шайыр, ыстыққа төзімді пластмассалар.
● Металдар: Суық илектелген болат (қаңқа), тот баспайтын болат (аппараттық құрал), алюминий (жылу қабылдағыштар).
● Доғаға төзімді материалдар: вольфрам, керамика, отқа төзімді металдар.
● Штамптау/тесу:Болаттан жасалған қаңқа/дәл өлшенген бөлшектер.
● Өңдеу:Контактілерді, біліктерді және механикалық бөлшектерді CNC өңдеу.
● Қалыптау:Сығымдау арқылы қалыптау арқылы оқшаулағыш компоненттер (DMC/BMC).
● Ассамблея:Механизмдерді, доғалық шұңқырларды және ағытқыш қондырғыларды қосалқы құрастыру.
● Шасси, контакт жүйесі, доғалық құбыр және механизмді біріктіру.
● Басқару схемалары мен қосалқы бөлшектердің сымдары.
● Тартпа түріндегі құрылғыны сынау (қосылған/сынақ/бөлінген позициялар).
1. Көзбен шолу: Өлшем дәлдігі, әрлеу, таңбалау.
2. Байланыс кедергісі сынағы: Миллион өлшемі (әр полюске ≤50–100μΩ).
3. Диэлектрлік кернеуге төзімділік сынағы: жоғары деңгейлі сынама (1 мин ішінде 2,5–3,5 кВ айнымалы ток).
4. Жұмыс механизмінің сынағы: 50+ қосу/өшіру циклдері; тегіс жұмыс.
5. Іске қосу құрылғысын калибрлеу: шамадан тыс жүктеме/қысқа тұйықталу/жерге тұйықталу шегін тексеру.
6. Температураның жоғарылауы сынағы: рейтингтен төмен; максималды температураның көтерілуі ≤60K (IEC).
7. Көмекші функция сынағы: UVR, шунтта жұмыс істеу, блоктауды тексеру.
8. IP қорғау сынағы: шаң/су түсуі (номиналды IP бойынша).
· Коррозияға қарсы өңдеу, тығыздау және ағаш жәшіктерді орау.
· Сынақ есебі, нұсқаулық және сәйкестік сертификаты (CoC) қамтылған.
Түр сынақтары дизайнның IEC 60947-2 стандартына сәйкестігін растайды (прототип үлгілерінде орындалады):
1. Қысқа тұйықталу/ажырату сынақтары:Ақаулық жағдайында Icu/Ics/Icm тексеріңіз.
2. Қысқа уақытқа төзімділік сынағы:1с/3с үшін зақымсыз Icw растаңыз.
3. Механикалық және электрлік төзімділік сынақтары:Номиналды өмірге дейінгі циклді сынау.
4. Температураның көтерілу сынағы:Толық жүктемедегі жылу өнімділігі.
5. Диэлектрлік сынақ:Қуат жиілігі мен импульстік кернеуге төзімділік.
6. Саяхат сипаттамасы сынағы:Қорғаныс қисықтарының дәлдігі.
7. Экологиялық сынақтар:Діріл, соққы, температура/ылғалдылық циклі.
8. Доғаның ақауын шектеу сынағы:Сыртқы атқылаусыз доғаны қауіпсіз оқшаулау.
1-сұрақ: ACB мен MCCB арасындағы айырмашылық неде?
A:ACBs800A–10,000A, 1000В айнымалы токқа дейін, жетілдірілген қорғаныс және тартпа тәрізді дизайны бар тұтқа.MCCBs16А–1600А, 690В дейін, кішірек жүктемелер үшін жабу. ACB жоғары ажырату қабілетін, жақсы таңдауды және модульдік техникалық қызмет көрсетуді ұсынады.
2-сұрақ: ACB қанша уақытқа созылады?
A:20-30 жастиісті күтіммен. Механикалық төзімділік: 10 000–30 000 цикл; электр төзімділігі: 1000–5000 ақаулық операция.
3-сұрақ: ACB техникалық қызмет көрсетуді қажет етеді ме?
A:Иә—жылдық техникалық қызмет көрсету(тазалау, контактілерді тексеру, майлау, сапар сынағы) пайдалану мерзімін ұзартады және сенімділікті қамтамасыз етеді. Тартпа түріндегі ACB құрылғылары өшірусіз тестілеуге мүмкіндік береді.
4-сұрақ: ACB құрылғыларын смарт сапар қондырғыларымен қайта жабдықтауға болады ма?
A:Көптеген заманауи ACB қолдауы барэлектрондық/коммуникациялық сапар қондырғыларын қайта жабдықтауқашықтан бақылау, ақауларды диагностикалау және IoT интеграциясы үшін.
5-сұрақ: LSIG қорғауының мәні неде?
A:
● L (ұзақ уақыт):Шамадан тыс жүктемеден қорғау (1,0–1,5x In).
● S (қысқа уақыт):Таңдамалы қысқа тұйықталудан қорғау (2–10x In, уақыт кешіктірілген).
● Мен (Лездік):Жоғары деңгейлі қысқа тұйықталудан қорғау (5–20x In, кідіріссіз).
● G (жер):Жерге тұйықталудан қорғау (0,1–1,0x In).
6-сұрақ: Қысқа тұйықталудың қажетті сыйымдылығын (Icu) қалай есептеуге болады?
A:Icu ≥перспективалық қысқа тұйықталу тогы (I"k3)кедергі деректері немесе бағдарламалық қамтамасыз ету (мысалы, ETAP, SKM) арқылы есептелген жүйенің. Дәлдік үшін қуат жүйелері инженерінен кеңес алыңыз.
7-сұрақ: ACB ашық ауада қолдануға жарамды ма?
A:Стандартты ACB (IP20) тек үй ішінде болады.Сыртқы үлгілерIP54/IP65 корпустары мен кең температура көрсеткіштерін талап етеді.
8-сұрақ: Ажыратқышты таңдау деген не және ол неліктен маңызды?
A:Селективтілікті қамтамасыз етедітек ақаулы тізбек өшіріледі, кең тараған үзілістерді болдырмау. Ауруханалар, деректер орталықтары және өндіріс үшін өте маңызды — сыни жүктемелер үшін В класы (толық) селективтілік ұсынылады.
Ауа сөндіргіштері (ACBs)қауіпсіз, сенімді жоғары ток қуатын таратудың негізі болып табылады. Олардың дизайнын, өнімділігін, таңдау критерийлерін және сәйкестік стандарттарын түсіну арқылы B2B сатып алушылар мен инженерлер жүйе қауіпсіздігін, ұзақ қызмет ету мерзімін және жұмыс тиімділігін қамтамасыз ететін маңызды қолданбалар үшін дұрыс ACB таңдай алады. Әрқашан сертификатталған өндірушілермен серіктес болыңызIEC 60947-2және әдеттегі және типті сынақ құжаттамасы арқылы өнімділікті растаңыз.
