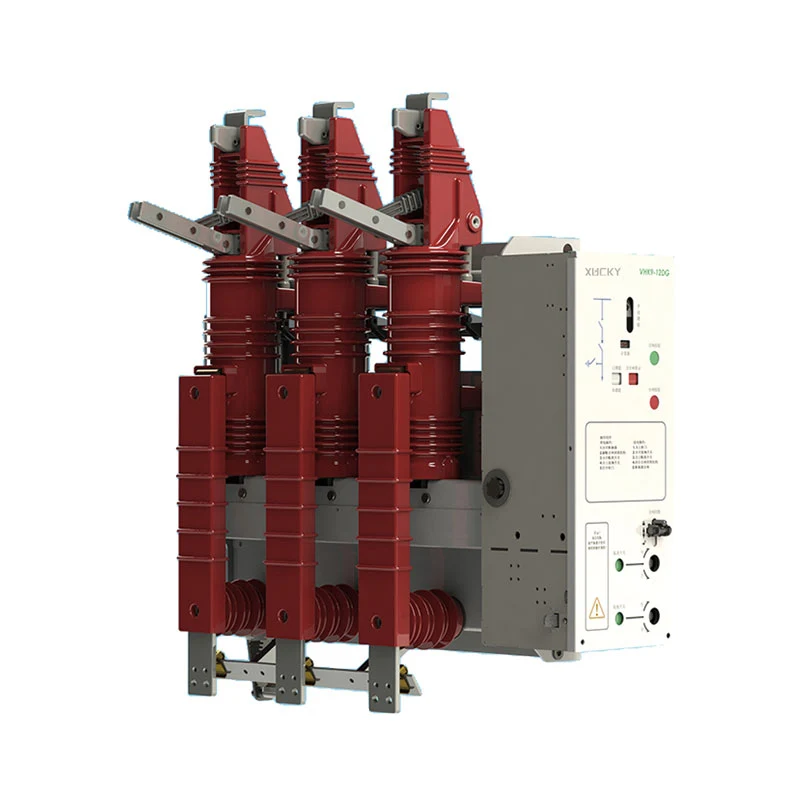

VHK9-12 біріктірілген вакуумдық ажыратқыш

VHK9-12 біріктірілген аралас вакуумды ажыратқыш - бұл электр жабдығының сенімділігі, қауіпсіздігі және жинақылығы бойынша энергия пайдаланушылардың талаптарын техникалық түсіндіру үшін әзірленген ажыратқыш. Ол қоғамдық ғимараттарда, коммерциялық тұрғын үйлерде, өнеркәсіптік және тау-кен өндіру өнеркәсібінде және т.б. 12КВ/7,2КВ электр тарату жүйелеріне, сондай-ақ жоғары жинақтылықты қажет ететін жоғары вольтты қозғалтқыштармен басқарылатын механикалық жабдықтың толық жинақтарына жарамды.

Қоршаған орта жағдайлары

● Биіктігі: ≤2000м;

● Қоршаған орта температурасы: +40℃;

● Салыстырмалы ылғалдылық: орташа тәуліктік ≤95%, айлық орташа ≤90%;

● Айналадағы ауа коррозиялық немесе жанғыш газбен, су буымен және т.б. айтарлықтай ластанбауы керек;

● Жиі күшті дірілдің болмауы;

● Басқа пайдалану шарттары немесе басқа арнайы талаптар болса, алдын ала бізбен кеңесіңіз.

Техникалық параметрлер

Өнімнің техникалық ерекшеліктері

● Шағын/икемді

Ауаны орта ретінде оқшаулау режимі электр энергетикасының техникалық сипаттамаларының электрлік тазарту және жергілікті разряд стандарттарына сәйкес келеді.

Шкафтың ықшам өлшемі, стандартты шкаф өлшемі: 450*1000*1800мм (W*D*H), электр қуатын тарату жүйесінің толық жинағы өте ықшам, бұл қымбат қалалық құрылыс жерлері үшін орынды үнемдейді.

Шина мен ұзарту режимінің икемді пішіні, шкафтың басқа түрлерін біріктіру үшін ыңғайлы.

● Біріктірілген / Енгізілген

Біріктірілген ажыратқыштың біріктірілген электрлік дизайны, ажыратқыштың, автоматты ажыратқыштың, жерге қосқыштың, зарядталған сенсордың комбинациясы, модульдік дизайн, қарапайым және сенімді блоктау, техникалық қызмет көрсетуге оңай.

● Визуализация / Тиімділік

Көрнекі ажыратқыштың сынуы дизайны, жылдам жеткізу уақыты, жалпы модульдік дизайн электрлік толық зауыттық құрастыруды ыңғайлы және жылдам етеді. Монолитті құрылым, блоктаудың барлық түрлері бір механизмде жүзеге асырылуы керек, толық электр зауытында құрастыру процесінің ақауларынан туындаған блоктаудың бұзылу қаупін азайту.

● Тұрақтылық / Төзімділік

Қосымша серіппелі/тұрақты магнит механизмі, ұзақ механикалық қызмет ету мерзімі, жабық вакуумдық доғалық бөлме инкапсуляциясы, шаңға төзімді, жоғары оқшаулау өнімділігі.

Жалпы өлшемдер

Тұрақты тарату құрылғыларының құрылымына қолданылады

Шкаф корпусы 2,0 мм алюминий-мырыш пластинасын иілу арқылы жиналады, жоғары беріктікке, жеңіл салмаққа, тамаша коррозияға төзімділікке ие, тәуелсіз төмен кернеу бөлмесіне, шинаға, коммутатор бөлмесіне, кабельдік бөлмеге бөлінген.

Тұрақты типті тарату құрылғылары келесі төрт бөліктен тұрады:

①шина бөлмесі ②негізгі қосқыш ③кабель бөлмесі ④жұмыс механизмі, блоктау механизмі және төмен кернеуді басқару ⑤жоғарғы жерге қосу контактісі (қосымша)

① Шина бөлмесі

Шина бөлмесі шкафтың жоғарғы бөлігінде орналасқан. Шина бөлмесінде негізгі шиналар бір-біріне тарату құрылғыларының барлық қатары арқылы қосылады.

② Негізгі қосқыш

Коммутатор бөлмесі автоматты ажыратқышпен, ажыратқышпен, жерге қосқыш пен кернеу сенсорынан тұратын ажыратқышпен жабдықталған. Ажыратқыш шкафының алдындағы жұмыс құрылымы арқылы ажыратқыш интерфейсін коммутатор бөлмесінің шкаф есігін ашпай-ақ басқаруға болады.

③ Кабель бөлмесі

Ажыратқыш шкафта кең кабельдік бөлме бар, ол негізінен кабельді қосу үшін пайдаланылады, осылайша бір немесе үш ядролы кабельдерді қарапайым экрандалмаған кабель қосқыштарымен қосуға болады. Сонымен қатар, жеткілікті орын разрядтағышты, сенсорды және басқа компоненттерді де орналастыра алады. Стандартты дизайнда шкафтың есігінде бақылау терезесі және қауіпсіздік блокировкасы бар.

Тығыздау қақпағы, тірек жақтауы және сәйкес өлшемді кабель бар кабель бөлмесінің төменгі тақтасы. Кабельді орнатуды жеңілдету үшін кабель бөлмесінің төменгі тақтасы мен есік жақтауын алуға болады.

④ Жұмыс механизмі, блоктау механизмі және төмен кернеуді басқару

Біріктірілген төмен вольтты бөлме басқару панелінің рөлін де атқарады. Төмен вольтты бөлме позиция индикаторы бар серіппелі жұмыс механизмімен және механикалық блоктау құрылғысымен жабдықталған. Сондай-ақ, ол көмекші контактімен, өшіру катушкасымен, апаттық өшіру механизмімен, сыйымдылық зарядталған дисплеймен, кілтті құлыппен және электрлік жұмыс құрылғысымен жабдықталуы мүмкін. Сонымен қатар, төмен вольтты бөлме кеңістігі басқару схемасымен, өлшеу құралымен және микрокомпьютер қорғаныс құрылғысымен жабдықталуы мүмкін. Микрокомпьютерді қорғау құрылғысында қашықтан бақылауды жүзеге асыра алатын күту режиміндегі RS232 немесе RS485 байланыс интерфейсі бар.
