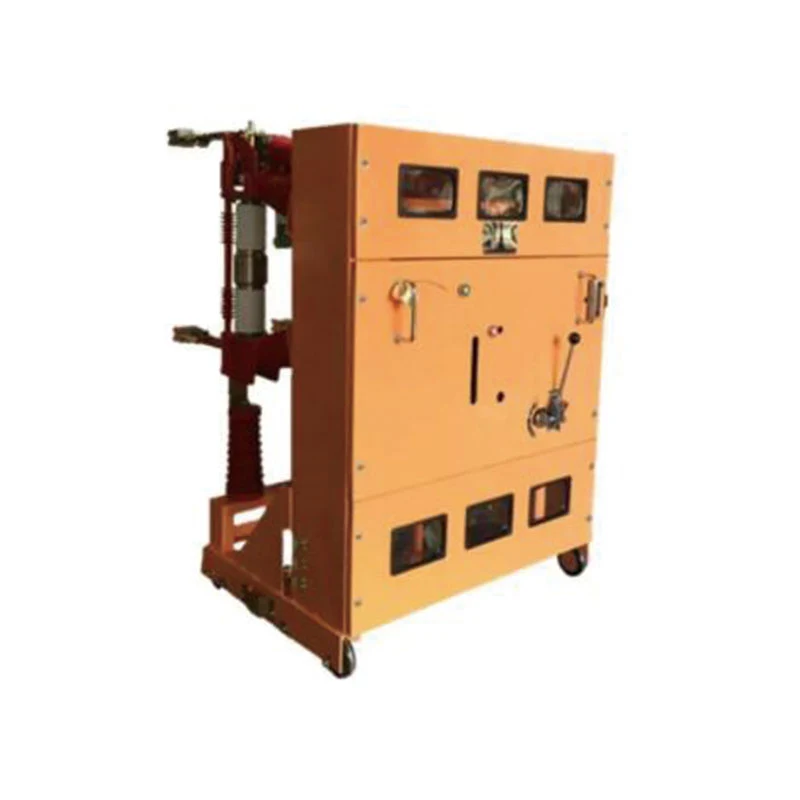

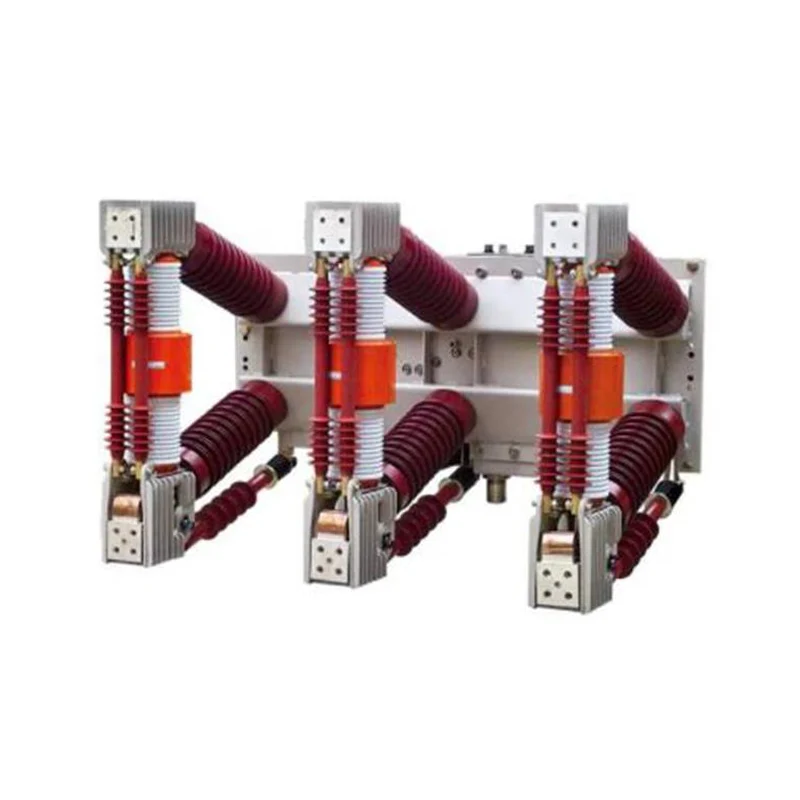

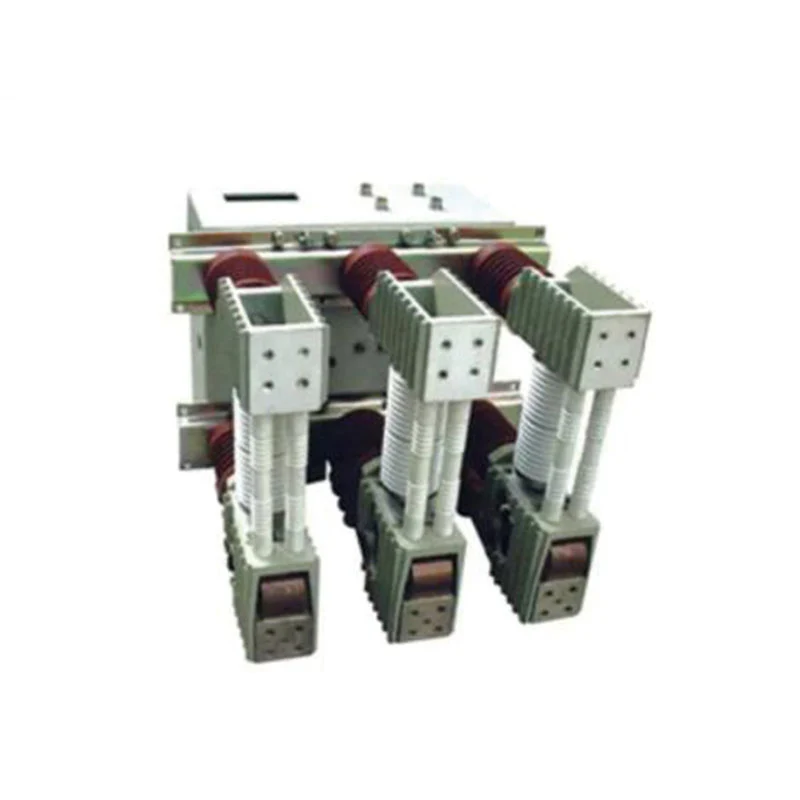

ZN12-12 40,5 сериялы ішкі жоғары вольтты вакуумдық ажыратқыш

ZN12-12 40,5 сериялы үй ішіндегі жоғары вольтты вакуумдық ажыратқыш 3 фазалы айнымалы ток 50 Гц 12 кВ/40,5 кВ ішкі коммутатор жабдығы болып табылады.
♦ Орнату тәсілі: тартылатын түрі, бекітілген түрі;
♦ Жұмыс механизмі: серіппелі жұмысты бағалау механизмі;
♦ Қолданылуы: тарату құрылғысы GBC-35, JYN1-35.

Сұрау жіберу

Өнім Сипаттамасы

XUCKY Electric - ZN12-12 40,5 сериялы жабық жоғары вольтты вакуумдық ажыратқышқа маманданған Қытайдың жетекші өндірушісі және экспорттаушысы. Бізде бүкіл әлем бойынша тұтынушыларымыздың әртүрлі қажеттіліктерін қанағаттандыру үшін кең ауқымды өнімдер бар. Біздің жоғары сапаға, инновациялық технологияға және тамаша тұтынушыларға қызмет көрсетуге деген ұмтылысымыз бізді салада ерекшелендіреді.

ZN12-12/40,5 үй ішіндегі HV вакуумдық сөндіргіш – 3 фазалы айнымалы ток 50 Гц 12 кВ/40,5 кВ ішкі коммутатор жабдығы.

♦ Орнату тәсілі: тартылатын түрі, бекітілген түрі;

♦ Жұмыс механизмі: серіппелі жұмысты бағалау механизмі;

♦ Қолданылуы: тарату құрылғысы GBC-35, JYN1-35.

Қоршаған орта жағдайлары

♦ Қоршаған орта температурасы: -25°C~+40°C;

♦ Биіктігі: <1000м;

♦ Салыстырмалы ылғалдылық: орташа тәуліктік <95%, айлық орташа <90%;

♦ Жер сілкінісінің қарқындылығы: <8 деңгей;

♦ Өрт, жарылыс қаупі жоқ, қатты лас, химиялық коррозия, сондай-ақ қарқынды діріл жоқ орындар.

Негізгі техникалық параметрлер

ZN12-12

Жоқ	Элемент	Бірлік	Мән
1	Номиналды кернеу	кВ
2	Номиналды ток	A	630, 1250, 1600		1250, 1600,2000, 2500,3150		2000, 2500, 3150 4000
3	Номиналды қысқа тұйықталу тогы	кА	20	25	31.5	40	50
4	Динамикалық тұрақтылық тогы (ең жоғары)	кА	50	63	80	100	125
5	4с термиялық тұрақтылық тогы	кА	20	25	31.5	40/3 с	50/3 с
6	Номиналды қысқа тұйықталу тогы	кА	50	63	80	100	125
7	Қысқа тұйықталу тогын ажырату нөмірі	рет	30				12
8	Номиналды жұмыс реттілігі		CO-0,3S-CO-180S-CO			O-180S-CO-180S-CO
9	Механикалық өмір	рет	10000			6000
10	Номиналды токтың үзілу саны	рет	10000			6000
11	Номиналды найзағай импульсіне төзімді кернеу (толық толқын)	кВ	75
12	Токқа төзімді номиналды қысқа мерзімді қуат жиілігі (1 мин)	кВ	42
13	Жабу уақыты	Ханым	≤75
14	Ашылу уақыты	Ханым	≤65
15	Энергия жинақтаушы қозғалтқыштың қуаты және номиналды кернеуі	W/V	275 Вт/ 110 В, 220 В
16	Энергияны сақтау уақыты	s	<15

Жоқ	Элемент	Бірлік	Мән
17	Жабу орамының номиналды кернеуі	V	110В, 220В
18	Ашылатын катушканың номиналды кернеуі	V
19	Блоктау орамасының номиналды кернеуі	V
20	Шығарудың номиналды тогы	A	5
21	Көмекші қосқыштың номиналды тогы	A	AC10A, DC5A

ZN12-40.5

Жоқ	Элемент	Бірлік	Мән
1	Номиналды кернеу	кВ	40.5
2	Номиналды ток	A	1250, 1600, 2000	1250, 1600,2000,2500
3	Номиналды қысқа тұйықталу тогы	кА	20, 25	31.5
4	Динамикалық тұрақтылық тогы (ең жоғары)	кА	50, 63	80
5	4с термиялық тұрақтылық тогы	кА	20, 25	31.5
6	Номиналды қысқа тұйықталу тогы (ең жоғары)	кА	50, 63	80
7	Қысқа тұйықталу тогын ажырату нөмірі	рет	30	20
8	Номиналды жұмыс реттілігі		CO-0,3S-CO-180S-CO
9	Номиналды найзағай импульсіне төзімді кернеу (толық толқын)	кВ	180
10	Токқа төзімді номиналды қысқа мерзімді қуат жиілігі (1 мин)	кВ	95
11	Жабу уақыты	Ханым	≤90
12	Ашылу уақыты	Ханым	≤75
13	Механика! өмір	рет	10000	60000
14	Номиналды токтың үзілу саны	рет	10000	60000
15	Номиналды конденсатор банкінің үзілу тогы	A	630
	Энергия жинақтаушы қозғалтқыштың қуаты	W	275
17	Энергия жинақтаушы қозғалтқыштың номиналды кернеуі	V	≃110В, 220В
18	Энергияны сақтау уақыты	s	≤15
19	Жабу және ашу катушкасының номиналды кернеуі	V	≃110В, 220В
20	Шамадан тыс ток шығарудың номиналды тогы	A	5
21	Көмекші қосқыштың номиналды тогы	A	AC10A, DC5A
