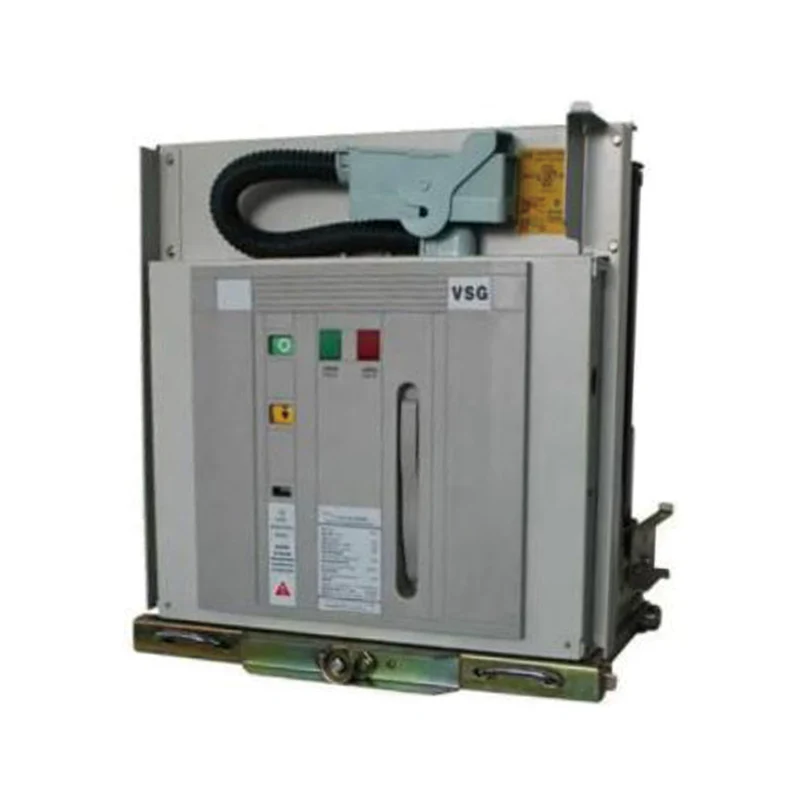

VSG-12 сериялы үй ішіндегі жоғары вольтты вакуумдық ажыратқыш

XUCKY Electric - VSG-12 сериялы жабық жоғары вольтты вакуумдық ажыратқышқа маманданған Қытайдың жетекші өндірушісі және экспортшысы. Бізде бүкіл әлем бойынша тұтынушыларымыздың әртүрлі қажеттіліктерін қанағаттандыру үшін кең ауқымды өнімдер бар. Біздің жоғары сапаға, инновациялық технологияға және тамаша тұтынушыларға қызмет көрсетуге деген ұмтылысымыз бізді салада ерекшелендіреді.

Сұрау жіберу

Өнім Сипаттамасы

♦ Орнату тәсілі: тартылатын түрі, бекітілген түрі;

♦ Жұмыс механизмі: серіппелі жұмыс механизмі;

♦ Полюс түрі: құрастырылған полюс, кірістірілген тірек;

♦ Фазалар арасындағы қашықтық: 150мм, 210мм, 275мм;

VSG-12 сериялы ішкі жоғары вольтты вакуумдық ажыратқыштың қоршаған орта жағдайлары

♦ Қоршаған орта температурасы: -15r~+40r;

♦ Биіктігі: <1000м;

♦ Салыстырмалы ылғалдылық: орташа тәуліктік <95%, айлық орташа <90%;

♦ Жер сілкінісінің қарқындылығы: <8 деңгей;

♦ Өрт, жарылыс қаупі жоқ, қатты лас, химиялық коррозия, сондай-ақ қарқынды діріл жоқ орындар.

VSG-12 сериялы үй ішіндегі жоғары вольтты вакуумдық ажыратқыштың негізгі техникалық параметрлері

Жоқ	Элемент	Бірлік	Мән
1	Номиналды кернеу	кВ	12
2	1 мин қуат жиілігі төзімді кернеу		42
3	Найзағайдың номиналды импульсіне төзімді кернеу		75
4	Номиналды жиілік	Hz	50
5	Номиналды ток	A	630, 1250, 1600, 2000, 2500, 3150
6	Номиналды қысқа тұйықталу тогы	кА	25, 31,5, 40
7	Қысқа уақытқа есептелген токқа төзімді	кА	25, 31,5, 40
8	Номиналды қысқа тұйықталу ұзақтығы	s	4
9	Номиналды шыңның мәні токқа төзімді	кА	63, 80, 100
10	Номиналды қысқа тұйықталу тогы	кА	63, 80, 100
11	Екінші тізбектің қуат жиілігі төзімді кернеу (Imin)	V	2000
12	Номиналды бір/артқы конденсаторлар банкінің үзілу тогы	A	630/400 (40кА үшін 800/400)
	Ашылу уақыты (номиналды кернеу)	Ханым	20-50
14	Жабу уақыты (номиналды кернеу)	Ханым	35-70
15	Механикалық өмір	Уақыт	10000
16	Электрлік қызмет ету мерзімі		Е2 сыныбы
17	Жылжымалы және бекітілген контактілердің жинақталған тозу қалыңдығы	мм	3
18	Номиналды жабылатын жұмыс кернеуі	V	AC/DC110/220
19	Номиналды ашылатын жұмыс кернеуі	V	AC/DC110/220

Жоқ	Элемент	Бірлік	Мән
20	Қозғалтқыштың номиналды қуаты	W	90
21	Зарядтау уақыты	s	≤15
22	Ашық контактілер арасындағы бос орын	мм	9±1
23	Саяхат үстінде	мм	3±1
24	Контактіні жабу уақыты	Ханым	≤2
25	Үш фазалы ашу және жабу асинхронизмі	Ханым	≤2
26	Орташа ашу жылдамдығы	Ханым	0,9-1,7
27	Орташа жабылу жылдамдығы	Ханым	0,6 〜1,0
28	Негізгі өткізгіш контурдың кедергісі	мΩ	≤45 (630А) ≤35(1250-2000А) ≤25(2500А жоғары)
29	Контактілердің жабылу қысымы	N	3100-3700 (25-31,5кА) 4400-4800 (40кА)
30	Номиналды жұмыс реттілігі		O-0,3s-CO-180s-CO

Ескерту: ток 4000А болғанда, ауаны мәжбүрлі салқындату қажет.

Жалпы құрылым сызбасы және орнату өлшемі (бірлік: мм)

♦ Тарту түрі (құрастырылған тірек)

шкафтың ені	номиналды ток (A)	номиналды қысқа тұйықталу тогы (кА)	P	H	A	B	C	D	E	F	G	J	K	L	M	N	R	S	T
650	630	20'31.5	150	275	490	502	492	500	433	626	035	280	598	76	78	637	501	202	40
650	12j0	20-31,5	150	275	490	502	492	500	433	626	049	280	598	76	78	637	501	202	40
800	630	20-31,5	210	275	638	652	640	650	433	626	035	280	598	76	78	637	501	277	40
800	1250	20-40	210	275	638	652	640	650	433	626	049	280	598	76	78	637	501	277	40
800	1600	31,5-40	210	275	638	652	640	650	433	626	055	280	598	76	78	637	501	277	40
WOO	030	20-31,5	275	275	838	852	838	850	433	626	035	280	598	76	78	637	501	377	40
1000	1250	20-40	275	275	838	852	838	850	433	626	049	280	598	76	78	637	501	377	40
1000	1600	31,5-40	275	275	838	852	838	850	433	626	055	280	598	76	78	637	501	377	40
1000	1600-2000	31,5-40	310	310	838	852	838	850	361	680	079	295	586	77	88	698	529	377	0
1000	2500-4000	31,5-40	310	310	838	852	838	850	361	680	0109	295	586	77	88	698	529	377	0

♦ Тарту түрі (енгізілген тірек)

G	J	K	L	M	N	R	S	T
0)35	280	598	76	78	637	501	202	40
①49	280	598	76	78	637	501	202	40
035	280	598	76	78	637	501	277	40
①49	280	598	76	78	637	501	277	40
(D79	295	586	77	88	698	509	377	0
0109	295	586	77	88	698	509	377	0
