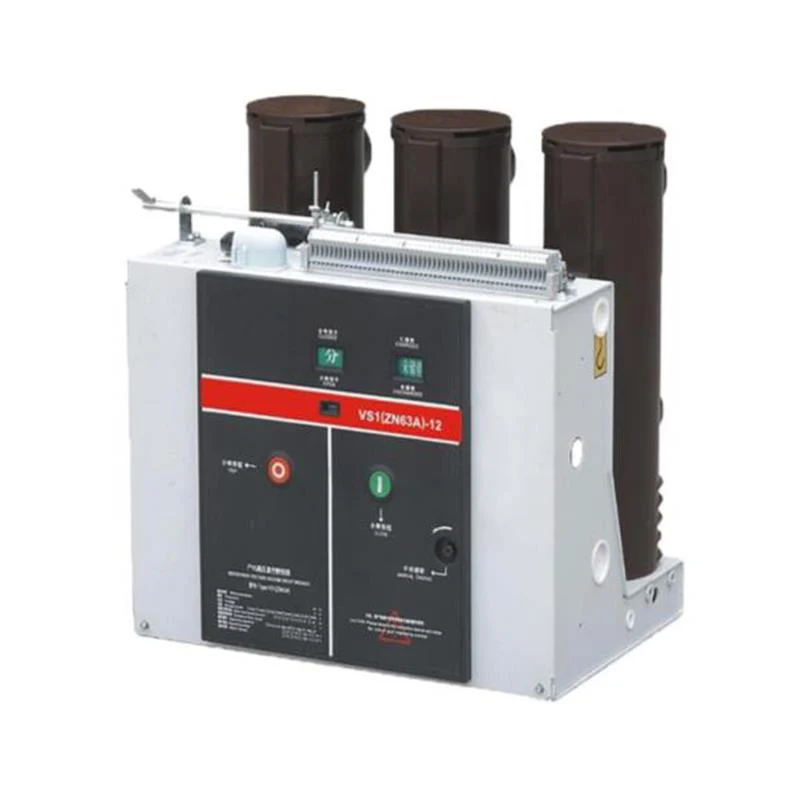

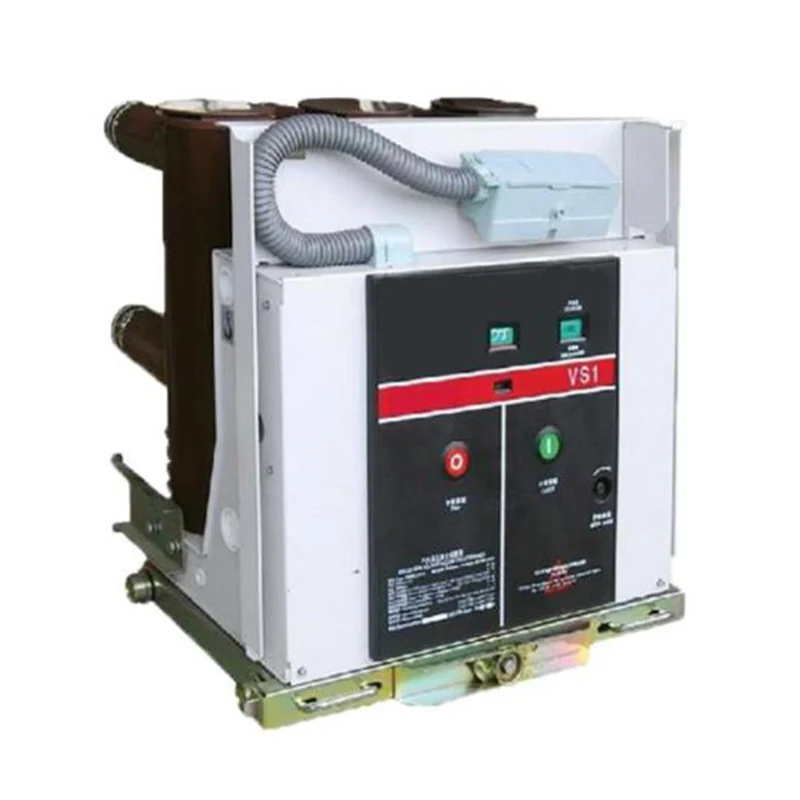

ZN63A-12 Ішкі жоғары вольтты вакуумдық ажыратқыш

ZN63A-12 жабық жоғары вольтты вакуумдық ажыратқыш - бұл өнеркәсіптік және тау-кен кәсіпорындарындағы, электр станциялары мен қосалқы станциялардағы электр қондырғыларын басқару және қорғау үшін пайдалануға болатын үш фазалы айнымалы ток 50 Гц және номиналды кернеуі 12 кВ болатын үй-жайдағы жабдық. жиі операция жасайтын орындар.

Кернеу вакуумдық ажыратқыш жиі жұмыс істей алады және бірнеше рет үзу және қайта жабу мүмкіндігіне ие. Өнім алдыңғы-артқы құрастыру құрылымы ретінде жасалған, оны тек бекітілген орнату блогы ретінде ғана емес, сонымен қатар шассимен жабдықтау арқылы қол арба бөлігі ретінде пайдалануға болады және сенімді блоктау функциясы бар.

ZN63A 12КВ автоматты ажыратқыш стандарттарға сәйкес келеді: GB/T1984 және JB/T3855.

TAIXI Electric шығарған ZN63A-12 жабық жоғары вольтты вакуумдық ажыратқыш - бұл бесінші буын VS1 ішкі жоғары вольтты вакуумдық ажыратқыш. Ол сенімді блоктау функциясына ие және жиі жұмыс істей алады. Оның бірнеше рет сынуы және қайта жабылу мүмкіндігі бар. Ішкі жоғары вольтты вакуумдық ажыратқыш жұмыс механизмінен және доға сөндіргіш камерадан тұрады, оны бекітілген орнату қондырғысы ретінде немесе шасси арбасымен жабдықталған жеке қол арба ретінде пайдалануға болады.

Үлгі және мағынасы

Жұмыс жағдайы

1. Қоршаған ортаның температурасы: -15~+40℃

2. Биіктігі: ≤2000м

3. Ылғалдылық: Күнделікті орташа мән ≤95%，Айлық орташа мән ≤90%;

4. Су буының қысымы: Тәуліктік орташа мән ≤2,2кПа; Айлық орташа мән ≤1,8кПа

5. Сыртқы дүмпу мен жер сілкінісін елемеуге болады

6. Шаң, түтін, коррозиялық/жанғыш газ, бу және тұзды ластайтын орындарда жұмыс істеуге болмайды.

Техникалық спецификация

1. Негізгі спецификация және техникалық параметр

2. Құрастырудан және реттеуден кейінгі ішкі жоғары вольтты вакуумдық ажыратқыштың механикалық параметрлері

3. Орамдарды ашу және жабудың техникалық параметрлері

4. Энергия жинақтаушы қозғалтқыштың техникалық параметрлері

Энергияны сақтау қозғалтқышы тұрақты магнитті тұрақты ток қозғалтқышын қабылдайды, жұмыс кернеуі айнымалы және тұрақты ток қуат көзіне мүмкіндік береді

Өнімнің құрылымы мен ерекшеліктері

1. Вакуумды сөндіргіш

12 кВ автоматты ажыратқыш аралық герметикалық типті керамикалық немесе шыны вакуумды ажыратқышпен жабдықталған, мыс-хром контактілі материалды, шыныаяқ тәрізді магнит өрісінің контактілі құрылымын пайдаланады, оның контактілі электр тозу жылдамдығы аз, электрлік қызмет мерзімі ұзақ және кернеуге төзімді. жанасу деңгейі жоғары, диэлектрлік беріктігі тұрақты, доғаның қалпына келу жылдамдығы жылдам, ұстап қалу деңгейі төмен және үзілу қабілеті күшті.

2. Жалпы құрылым

Ішкі жоғары вольтты вакуумдық ажыратқыштың жалпы құрылымы жұмыс механизмін және доға сөндіргіш камераның алдыңғы-артқы орналасуын қабылдайды. Негізгі схема бөлігі үш фазалы едендік құрылымға арналған. Вакуумдық сөндіргіш құбырлы оқшаулағыш түтікке тігінен орнатылады. Оқшаулағыш бөшке эпоксидті шайырдан жасалған және APG процесі арқылы құйылады, сондықтан ол әсіресе сырғып кетуге төзімді. Бұл құрылымдық дизайн доға сөндіргіш камераның бетіндегі шаңның жиналуын айтарлықтай азайтады, вакуумдық сөндіргіштің сыртқы факторлардың әсерінен зақымдануын болдырмайды, сонымен қатар ылғалды жылу және дымқыл ортада кернеу әсеріне жоғары қарсылықты қамтамасыз етеді. ауыр ластану.

12КВ автоматты ажыратқыш жабылу күйінде болған кездегі негізгі ток жолы:

Үстіңгі шығатын орын 28 доға сөндіргіш камерадағы жоғарғы кронштейнге 27 вакуумдық доға сөндіргіш камераның ішіндегі статикалық контактіге жылжымалы контакт және оның жалғанған өткізгіш қысқышы арқылы бекітіледі және төменгі кронштейнге 30 және жұмсақ жалғанған. төменгі шығатын орындық 32 . Ішкі жоғары вольтты вакуумдық ажыратқыштың жұмысы және контактілердің контактісі оқшаулағыш штангамен 34 және ішкі табақ серіппесі 33 ішкі жоғары вольтты вакуумдық автоматты ажыратқыштың шатун жүйесі арқылы жүзеге асырылады.

Автоматты ажыратқыш әрбір ток деңгейінде шаң өткізбейтін оқшаулағыш цилиндр қақпағымен жабдықталған. Нақты пайдалану кезінде 1250А және одан төмен номиналды токты алып тастау қажет емес және номиналды ток 1600А немесе одан жоғары болғанда оны алып тастау қажет.

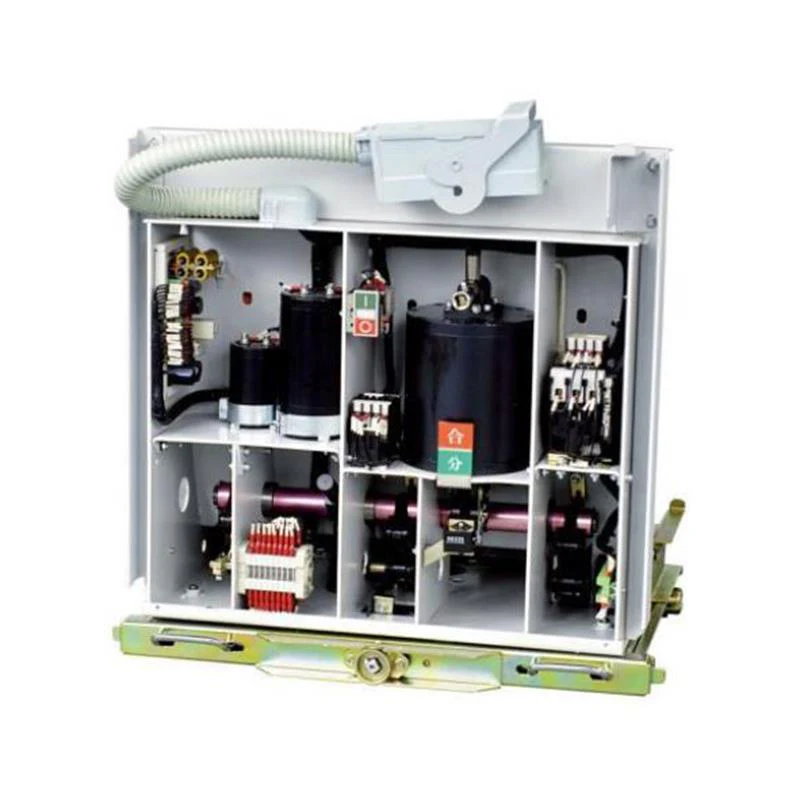

3. Жұмыс механизмі

Жұмыс механизмі - бұл энергияны қолмен сақтау және электр энергиясын сақтау функциясы бар жазық реттелген серіппелі энергияны жинақтаушы жұмыс механизмі. Жұмыс механизмі доға сөндіргіш камераның алдындағы механизм қорабына орналастырылған. 12КВ автоматты ажыратқыштың механизм қорабы бір уақытта жұмыс механизмінің жақтауы ретінде пайдаланылады. Механизм қорабы төрт ортаңғы аралық тақтаға бес жинақтау кеңістігіне бөлінген, оның барысында сәйкесінше сақтау және энергия сақтау бөліктері, беріліс бөлігі, өшіру бөлігі және буфер бөлігі орнатылады. Алдыңғы бөлік қосылыспен, ҚОСУ-ӨШІРУ түймесімен, қуатты қолмен сақтау тесігімен, серіппелі сақтау күйінің индикаторымен және ҚОСУ-ӨШІРУ индикаторымен жабдықталған. Осылайша, доға сөндіргіш камера мен механизм екеуін біркелкі ету үшін, қажетсіз аралық беріліс байланысын азайту, энергия тұтынуды және шуды азайту және 12 кВ автоматты ажыратқыштың жұмысын сенімдірек ету үшін тұтасты құрайды.

4. 12КВ автоматты ажыратқыш ұзақ қызмет ету мерзімі, қарапайым техникалық қызмет көрсету, ластанбау, жарылыс қаупі жоқ, төмен шу және т.б. артықшылықтарға ие және жиі жұмыс жағдайлары мен басқа да ауыр жұмыс жағдайларына қарағанда қолайлы. 12 кВ ажыратқышты қол арба түріндегі тарату құрылғысына жүктеуге болады, сонымен қатар тұрақты тарату құрылғысы үшін де қолданылады.

Жұмыс принципі

1. Доғаның өшу принципі

12 кВ автоматты ажыратқыш вакуумды және оқшаулағыш ортасы бар доға сөндіргіш камераны пайдаланады және өте жоғары вакуум дәрежесіне ие. Жылжымалы және статикалық контактілер жұмыс механизмінің әсерінен электрлік ажыратылған кезде контактілер арасында доға пайда болады. Байланыстың арнайы құрылымының арқасында контакт саңылауында да қолайлы электромагниттік өріс пайда болады, ол доғаның диффузиясына ықпал етеді және доғаның төмен кернеуін ұстап тұру үшін жану үшін доғаны жанасу бетіне біркелкі таратады. Ток табиғи түрде нөлге тең болғанда, қалдық иондар, электрондар және металл булары микросекундтар уақытында контакт пен қалқанның бетінде рекомбинациялануы немесе конденсациялануы мүмкін, осылайша доға сөндіргіш камераның сынуының диэлектрлік күші қалпына келеді. доғаны тез өшіріп, үзілуіне қол жеткізіңіз.

2. Энергияны сақтау

Ішкі жоғары вольтты вакуумдық ажыратқышты жабу үшін қажетті энергия жабылатын серіппелі қуат қоймасымен қамтамасыз етіледі. Энергияны сақтау сыртқы қуат жетегі қозғалтқышы арқылы немесе қуат сақтау тұтқасы арқылы қолмен орындалуы мүмкін.

Энергияны сақтау жұмысы: Рамаға бекітілген энергия сақтау қозғалтқышының электр шығыс моменті қозғалтқыш шығыс білігінің бір бағытты мойынтіректері арқылы қозғалады немесе сақтау тұтқасы сағат тілімен шайқау үшін қолмен қуат сақтау тесігіне енгізіледі, ал жұлдызша дөңгелегі червякты беріліс пен червяк арқылы айналады. Содан кейін, шынжыр дөңгелегі айналу үшін тізбекпен қозғалады. Тісті доңғалақ айналғанда, тісті доңғалақтың жетек дөңгелегіндегі сырғытпа айналу үшін энергия сақтау білігін басқарады.

Және энергияны сақтауға арналған екі бүйірлік қолдың керілген жабу серіппесі арқылы. Энергияны сақтау позициясына жеткенде, жақтаудағы шекті жолақ жүгірткіні төмен басады, осылайша энергия сақтау білігі жұлдызшаның беріліс жүйесінен ажыратылады және сақтау энергиясы дөңгелекті роликті ұстап тұру үшін сақтайды. Бұл ретте энергия сақтау орны сақталады және энергия сақтау индикаторы энергия сақтау білігіндегі теру тақтасы арқылы аударылады. Энергияны сақтау белгісі көрсетіледі және инсульт қосқышы энергия сақтау қозғалтқышының қуат көзін өшіру үшін ауыстырылады. Бұл уақытта үй ішіндегі жоғары вольтты вакуумдық ажыратқыш жабылуға дайындалуда.

3. Жабу операциясы

Механизм энергияны жинақтағаннан кейін, жабу сигналы қабылданса, жабылатын соленоид әрекет етеді немесе қуат сақтау білігінің айналуын қамтамасыз ету үшін жабу түймесін басады, роликті босату үшін пинцеттерді жүргізеді, энергия сақтау орнын босатады және жабылатын серіппе энергияны босатады, энергия сақтау білігі мен біліктегі жұдырықша сағат тілімен айналуы үшін. Қолды бұра отырып, беріліс қорабының тақтасы жылжымалы контактіні жабылатын күйге апару үшін оқшауланған тартқышты жүргізеді және контактіге қажетті контакт қысымын сақтау үшін контакт серіппесін қысады.

Жабу операциясы аяқталғаннан кейін жабылатын позиция жабылатын перде мен жарты біліктің көмегімен сақталады. Сонымен бірге энергияны сақтау индикаторы, энергияны сақтау инсульт ауыстырғышы қалпына келтіріледі, қозғалтқыштың қуат беру тізбегі қосылады және ON-OFF индикаторлық тақтасында «жабу» белгісі көрсетіледі, егер сыртқы қуат көзі қосулы болса, ол кіреді энергияны сақтау күйі қайтадан.

Ескертпе: 12КВ автоматты ажыратқыш жабылу күйінде болғанда немесе құлыптау құрылғысы таңдалғанда және сыртқы қуат көзі мен қол арба түріндегі 12КВ автоматты ажыратқыш қозғалу процесінде қосылмаған болса, жабу операциясын орындау мүмкін емес.

4. Ашу операциясы

Жабу операциясы аяқталғаннан кейін, ашу сигналы қабылданғаннан кейін немесе ашу түймесі басылғаннан кейін, ашылатын электр магниті немесе шамадан тыс ток босату электромагниті әрекет етеді, осылайша жабылатын тежегіштегі жартылай біліктің шектеуі жойылады. Доға сөндіргіш камераның статикалық және динамикалық контактілері жанасу серіппелері мен саңылауларда жинақталған энергиямен бөлініп, жұмыс жүргізіледі. Постты ашу процесінде гидравликалық буфер ашу процесінде қалған энергияны сіңіреді және ашылу орнын шектейді.

Қосу-өшіру индикаторлық тақтайшасында «Ашық» белгісі көрсетіледі, бұл ретте санауыш санауды жүзеге асыру үшін тартылады, негізгі көмекші қосқыш жетек байланысы арқылы ауыстырылады.

Қорғауды блоктау қатесі

1. Ішкі жоғары вольтты вакуумдық автоматты ажыратқыштың жабылу операциясы аяқталғаннан кейін жабылатын орталықтандырылған иілу тақтасы жабылатын иілу пластинасын білікке бекіту үшін төмен жылжиды және білікке жабылатын иілу пластинасын ұстайды, ал автоматты ажыратқыш орнатылған кезде автоматты сөндіргішті қайтадан жабу мүмкін емес. ашылмаған.

2. Ажыратқышты жапқаннан кейін, жабылатын электр сигналы уақытында жойылмаса, ішкі жоғары вольтты вакуумдық ажыратқыштың өшіруге қарсы басқару тізбегі бірнеше рет қайта жабылуды болдырмау үшін жабу тізбегін кесіп тастайды. 3. Қол арба түріндегі автоматты ажыратқыш тәжірибелік күйге немесе жұмыс күйіне жетпегенде, бір-бірімен иілу пластинасы жабылатын жолдағы істікшені бекітеді, ал жабық жоғары вольтты вакуумдық ажыратқыш автоматты сөндіргішке кіруге жол бермеу үшін жабылмайды. жабылатын күйдегі жүктеме аймағы.

4. Қол арба түріндегі жабық жоғары вольтты вакуумдық ажыратқыш жұмыс күйінде немесе сынақ күйінде жабылғаннан кейін роликті құлыптау механизмі пластинаны бекітеді, ал арба жүк аймағын тартып алу немесе итеру үшін қозғала алмайды. жабылатын күй.

5. Электрлік жабу құлпы таңдалса, қайталама басқару қуаты қосулы кезде қолмен жабу әрекетіне жол берілмейді.

Ескертпе: Жабылатын қуат тұтынуы 4,5 Вт және оны 0,8-1,1 есе номиналды кернеуде қалыпты жұмыс істеуге болады.

Орнату, пайдалану және техникалық қызмет көрсету

■ Орнату:

1. 12КВ автоматты ажыратқышты бекітілген блок ретінде де, шассиі бар арба блогы ретінде де орнатуға болады.

2. Ажыратқышты көтеру кезінде ілгекті үй ішіндегі жоғары вольтты вакуумдық ажыратқыштағы көтеру тесігіне іліп қою керек. Қозғалыс кезінде үстіңгі және төменгі түйіспелі қолдарға күш әсер етпеуі керек, сонымен бірге автоматты ажыратқыш үлкен соққы діріліне ұшырамауы керек.

3. 12 кВ автоматты ажыратқыш шкафпен ынтымақтаса және жұмыс істеуі керек.

а. Тұрақты ажыратқыштардың кірісі мен шығысы мен негізгі тізбек шинасы арасындағы байланыс болттары жақсы жанасуды қамтамасыз ету үшін тартылуы керек.

б. Арба түріндегі жабық жоғары вольтты вакуумдық ажыратқыш арнайы көлік көлігімен шкафқа итеріледі. Автоматты ажыратқыш сынақ/оқшаулау күйіне кіргенде, шассидің вагон бекіткіш тақтасы мен корпус корпусы жақсы сәйкес келуі керек.

в. Арнайы тұтқаны шассидің жұмыс тесігіне салып, алға жылжу үшін сағат тілімен, ал шығу үшін сағат тіліне қарсы бұраңыз. 12 кВ автоматты ажыратқышты тек итеруге немесе саңылаудан шығаруға болады. Автоматты сөндіргіш арбасының қозғалу жүрісі 200 мм.

г. Қол арба түріндегі 12КВ автоматты ажыратқыш тек сынақ күйінде және жұмыс күйінде ашу және жабу операциясын орындай алады. Ол жабылған күйде болғанда, ажыратқыш арбаны жылжыту мүмкін емес.

4. Басқару тізбегін, ішкі жоғары вольтты вакуумдық ажыратқыштың ішкі схемасын дұрыс қосыңыз (толығырақ 5-8-суретті қараңыз).

■ Қолдану:

Энергияны сақтау жұмысы

а. Қуатты қолмен сақтау: Арнайы қуатты сақтау тұтқасын сағат тілімен қолмен қуат сақтау жұмысының тесігіне салыңыз. Энергияны сақтау орны орнатылғаннан кейін қуат сақтау индикаторы оның энергияны жинақтағанын көрсетеді.

б. Моторлы энергияны сақтау: Энергияны сақтау қозғалтқышының жұмыс қуатын қосыңыз және қозғалтқыш энергияны автоматты түрде сақтайды. Энергияны сақтау орны орнатылғаннан кейін қозғалтқыштың энергиясын сақтау тізбегі автоматты түрде өшіріледі және энергияны сақтау көрсеткіші оның энергияны жинақтағанын көрсетеді.

2. Жабудан және қосқышты ашқаннан кейін, энергияны сақтау аяқталғаннан кейін «Жабу» түймесін қолмен басыңыз немесе жабылатын электромагнитті әрекет ету үшін басқару қуатын қосыңыз, яғни жабуды жүзеге асыруға болады; ауыстырып-қосқыш ашылғанда, қолмен «Ажыратқышты» басыңыз Ішкі қақпаның соленоиды ашылуына түймені басу немесе басқару қуат көзін қосу арқылы қол жеткізуге болады.

3. Оператор ішкі жоғары вольтты вакуумдық ажыратқыштың құрылымын түсінуі, өнім нұсқауларын мұқият оқып шығуы және көрсетілгендей дұрыс жұмыс істеуі керек.

■ Техникалық қызмет көрсету:

1. Үй ішінде жоғары вольтты вакуумдық ажыратқыш үшін вакуумды сөндіргіш құрылғыны пайдаланғандықтан, арнайы мақсаттағы жылжымалы мойынтіректер және ұзақ әсер ететін майлар пайдаланылады, сондықтан автоматты ажыратқыштың негізгі корпусы қалыпты пайдалану жағдайында техникалық қызмет көрсетуді қажет етпейді, бірақ пайдалану ортасының айырмашылығына байланысты өнім әлі де жұмыс істеп тұруы керек. Келесі техникалық қызмет көрсетуді жүйелі түрде орындаңыз.

а. 12 кВ автоматты ажыратқыш бетіндегі шаң мен кір қоршаған ортаға байланысты тазаланады. Оқшаулаудың бетін құрғақ шүберекпен сүртіңіз, содан кейін кірді жуғыш затпен суланған жібек шүберекпен алып тастаңыз.

б. Вакуумды ажыратқыштың ағып жатқанын немесе оқшаулағыштың оқшаулау беріктігінің төмендегенін тексеру үшін жылына кемінде бір рет үй ішіндегі жоғары вольтты вакуумдық ажыратқышты оқшаулаңыз. Егер қандай да бір ауытқулар болса, оны уақытында өңдеу немесе ауыстыру керек.

в. Ажыратқыш ұзақ уақыт бойы жұмыс істемей тұрғанда, 12КВ ажыратқыштың белсенді бөлігі бітеліп қалуы мүмкін. Сондықтан 12 кВ автоматты ажыратқышты жылына кемінде бір рет (соның ішінде энергияны сақтау және жабу және ашу операциялары үшін әрқайсысы 5 рет) пайдалану керек.

г. Жиі жұмыс істейтін жабық жоғары вольтты вакуумдық ажыратқыш үшін жұмыс механизміндегі қозғалмалы бөліктердің тозуын жиі тексеріп отыру керек, ал қажет болған жағдайда қозғалатын бөліктерді майлау майымен толтыруға болады. Жазатайым жағдайлардың алдын алу үшін үй ішіндегі жоғары вольтты вакуумдық ажыратқыш сөндіргіш сақталмаған күйде болғанда техникалық қызмет көрсету жұмыстарын жүргізу керек.

Жалпы ақаулар мен себептер

Контур және орнату өлшемі

650 мм шкафы бар ZN63A-12 контуры және орнату өлшемі

Сурет 1. Қол арба түрінің пломба түрі

Сурет 2. Қол арба типі жалпы типтегі қол арба

3-сурет Бекітілген типті тығыздау түрі

Ескертпе: жақшада көрсетілген өлшемдер 1600А-ден асатын номиналды токқа арналған.

Сурет 4. Тұрақты типті жалпы тип

5-сурет Қол арба түрі пломба түрі

6-сурет

7-сурет

Екіншілік схемалық диаграмма

8-сурет ZN63A-12 бекітілген VCB ішкі электрлік қайталама схемалық диаграммасы (құлыптау электромагнитсіз)

Ескертпе: AC110V немесе DC110V болғанда L тұйықталуы керек.

9-сурет ZN63A-12 бекітілген типті вакуумдық ажыратқыш (құлыптау электромагниті бар)

Ескертпе: AC110V немесе DC110V болғанда L тұйықталуы керек.

10-сурет ZN63A-12 қол арба түріндегі вакуумдық ажыратқыш (электр магнитті құлыптаусыз)

Ескертпе: AC110V немесе DC110V болғанда L тұйықталуы керек.

11-сурет ZN63A-12 қол арба түріндегі вакуумдық ажыратқыш (құлыптау электромагниті бар)

Ескертпе: AC110V немесе DC110V болғанда L тұйықталуы керек.

Сатудан кейінгі қызмет көрсету

1. Біздің компания сататын барлық өнімдерге кепілдік мерзімі бір жыл. Кепілдік мерзімі ішінде тегін техникалық қызмет көрсету көрсетіледі. Компания оны кепілдіктің егжей-тегжейлі ережелеріне сәйкес жөндейді және ауыстырады (адам факторларының немесе тосынсыйсыз табиғат құбылыстарының салдарынан болған істен немесе зақымдануды қоспағанда. ).

2. Жөндеу туралы хабарлама алғаннан кейін жеті жұмыс күні ішінде оқиға орнына жетіп, мәселені шешеміз.

3. Пайдаланушы телефон арқылы тиісті техникалық мәселелермен кеңесіп, нақты шешімін ала алады.

4. Қалыпты пайдалану кезінде өнімділік бұзылған кезде компания жоғарыда көрсетілген кепілдік қызмет көрсетуге уәде береді.

5. Кепілдік мерзімі ішінде ақылы техникалық қызмет көрсету бойынша келесі шарттар орындалады;

а. Техногендік немесе тойтарыссыз табиғи құбылыстардың әсерінен залал;

б. Дұрыс жұмыс істемеу салдарынан істен шығу немесе зақымдану;

в. Өнімді өзгертуге, бөлшектеуге немесе жинауға байланысты істен шығу немесе зақымдану.

Тапсырыс беру туралы ақпарат

Тапсырыс беру кезінде келесі заттарды көрсетіңіз:

а. Ажыратқыштың үлгісі және тапсырыс саны;

б. Номиналды кернеу, номиналды ток және номиналды қысқа тұйықталу тогы;

в. Энергия жинақтау қозғалтқышының және ашу-жабу катушкасының номиналды жұмыс кернеуі;

г. Артық токтың өшіру катушкаларының саны және өшіру ток мәні;

e. Қосалқы бөлшектердің атаулары мен саны;

f. Егер пайдаланушыда белгісіз немесе арнайы талаптар болса, өндірушіге хабарласыңыз.
