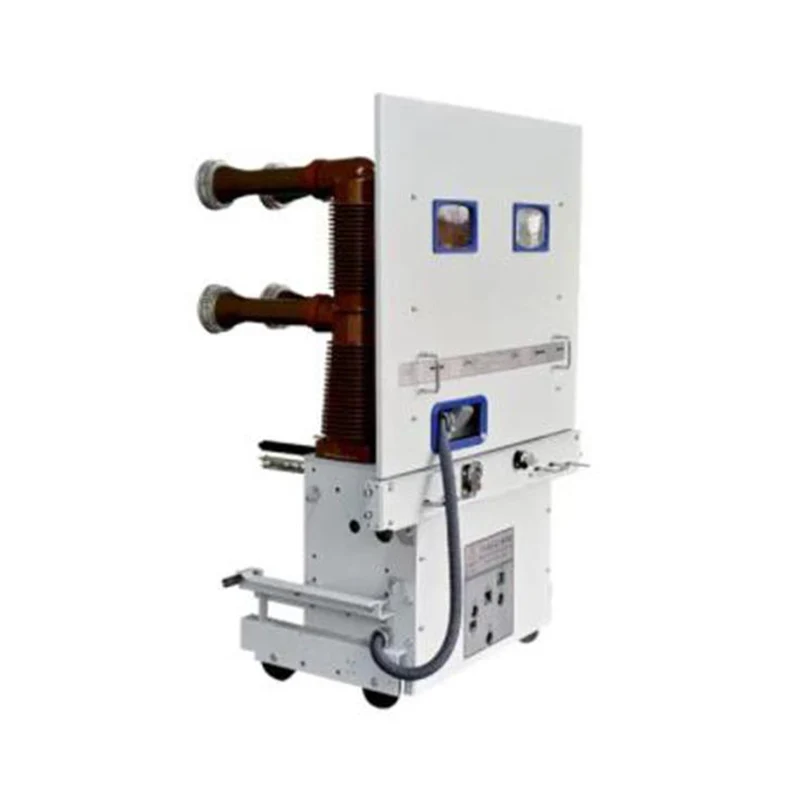

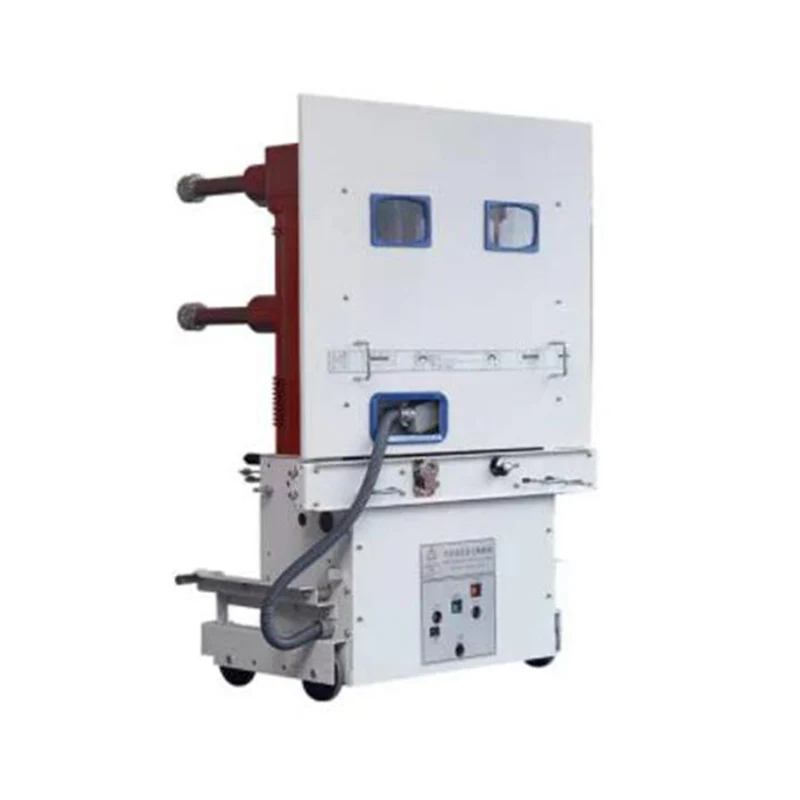

ZN85-40,5 сериялы ішкі жоғары вольтты вакуумдық ажыратқыш

ZN85-40,5 сериялы жабық жоғары вольтты вакуумдық ажыратқыш - бұл 3 фазалы айнымалы ток 50 Гц 40,5 кВ жабық ажыратқыш жабдығы.
♦ Орнату тәсілі: тартылатын түрі;
♦ Жұмыс механизмі: серіппелі жұмыс механизмі;
♦ Полюс түрі: құрастырылған полюс, кірістірілген тірек;
♦ Қолданылуы: KYN61-40.5 тарату құрылғысы.
♦ Қосымша штепсель: 58 істікшелі, 64 істікшелі.

Сұрау жіберу

Өнім Сипаттамасы

XUCKY Electric - ZN85-40.5 сериялы жабық жоғары вольтты вакуумдық ажыратқыштарға маманданған Қытайдың жетекші өндірушісі және экспорттаушысы. Бізде бүкіл әлем бойынша тұтынушыларымыздың әртүрлі қажеттіліктерін қанағаттандыру үшін кең ауқымды өнімдер бар. Біздің жоғары сапаға, инновациялық технологияға және тамаша тұтынушыларға қызмет көрсетуге деген ұмтылысымыз бізді салада ерекшелендіреді.

ZN85-40.5 үй-жайдағы HV вакуумдық ажыратқышы 3 фазалы айнымалы ток 50Гц 40,5кВ үй-жайдағы коммутатор жабдығы болып табылады.

♦ Орнату тәсілі: тартылатын түрі;

♦ Жұмыс механизмі: серіппелі жұмыс механизмі;

♦ Полюс түрі: құрастырылған полюс, кірістірілген тірек;

♦ Қолданылуы: KYN61-40.5 тарату құрылғысы.

♦ Қосымша штепсель: 58 істікшелі, 64 істікшелі.

Қоршаған орта жағдайлары

♦ Қоршаған орта температурасы: -15r~+40r；

♦ Биіктігі: <1000м;

♦ Салыстырмалы ылғалдылық: орташа тәуліктік <95%, айлық орташа <90%；

♦ Жер сілкінісінің қарқындылығы: <8 деңгей;

♦ Өрт, жарылыс қаупі жоқ, қатты лас, химиялық коррозия, сондай-ақ қарқынды діріл жоқ орындар.

Негізгі техникалық параметрлер

Жоқ	Элемент	Бірлік	Мән
1	Номиналды кернеу	кВ	40.5
2	Номиналды ток	A	1250 1600, 2000, 2500
3	Номиналды қысқа тұйықталу тогы	кА	25, 31.5
4	Динамикалық ток (ең жоғары)		63, 80
5	4с термиялық тұрақтылық тогы		25, 31.5
6	Номиналды қысқа тұйықталу тогы (ең жоғары)		63, 80
7	Номиналды қысқа тұйықталу тогын ажырату нөмірі	Уақыт	20
8	Номиналды жұмыс реттілігі		O-0,3s-CO-180s-CO
9	1 мин қуат жиілігі төзімді кернеу	кВ	95
10	Найзағайдың номиналды импульсіне төзімді кернеу	кВ	185
11	Механикалық өмір	Уақыт	10000
12	Номиналды бір конденсаторлар банкінің коммутациялық тогы	A	630
13	Номиналды конденсатор банк тогы	A	400
14	Энергия жинақтаушы қозғалтқыштың номиналды кернеуі	V	AC/DC 220/110
15	Энергия жинақтаушы қозғалтқыштың қуаты	W	≤230
16	Энергияны сақтау уақыты	s	≤15
17	Жабу/ашу катушкасының жылдамдық кернеуі	V	DC 220/110
18	Жабу/ашу орамының номиналды тогы	A	1,05(110В) 0,96(220В)
19	Ашық контактілер арасындағы бос орын	мм	20±2
20	Байланыс саяхат	мм	7,5±1,5
21	Үш фазалы ашу және жабу асинхронизмі	Ханым	≤2
22	Байланыстың жабылу уақыты	Ханым	≤3
23	Негізгі тізбектің кедергісі (байланыс қолын қамтымайды)	мΩ	≤40
