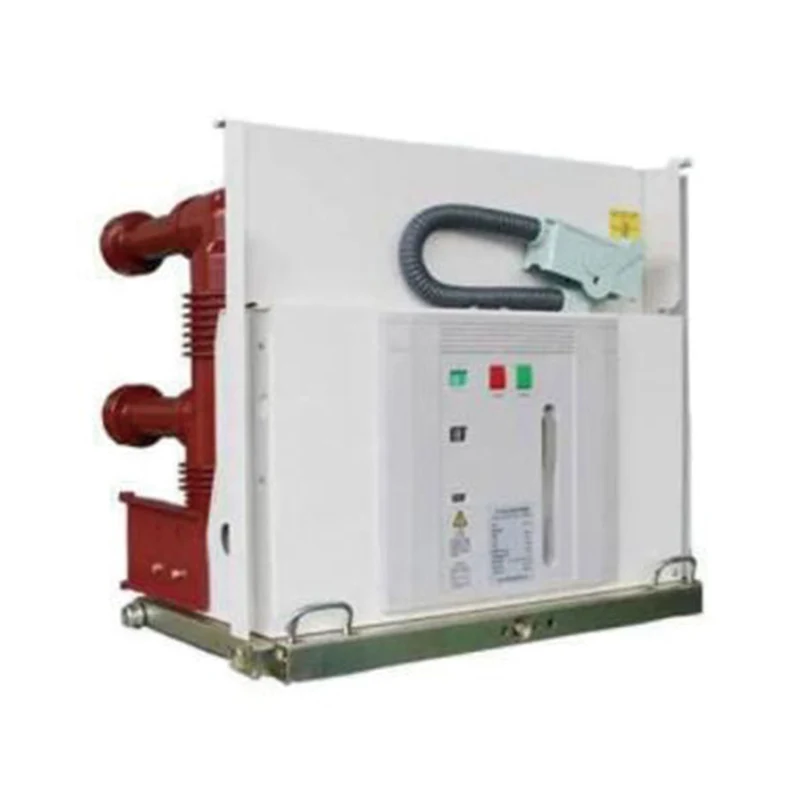

VSG-24 сериялы үй ішіндегі жоғары вольтты вакуумдық ажыратқыш

VSG-24 сериялы жабық жоғары вольтты вакуумдық ажыратқыш - бұл 3 фазалы айнымалы ток 50 Гц 24 кВ жабық ажыратқыш жабдығы
♦ Жұмыс механизмі: серіппелі жұмыс механизмі;
♦ Полюстің түрі: құрастырылған полюс: кірістірілген тірек;
♦ фазалар арасындағы қашықтық: 275мм;

Сұрау жіберу

Өнім Сипаттамасы

XUCKY Electric - VSG-24 сериялы жабық жоғары вольтты вакуумдық ажыратқышқа маманданған Қытайдың жетекші өндірушісі және экспорттаушысы. Бізде бүкіл әлем бойынша тұтынушыларымыздың әртүрлі қажеттіліктерін қанағаттандыру үшін кең ауқымды өнімдер бар. Біздің жоғары сапаға, инновациялық технологияға және тамаша тұтынушыларға қызмет көрсетуге деген ұмтылысымыз бізді салада ерекшелендіреді.

VSG-24 үй ішіндегі HV вакуумдық сөндіргіш - бұл 3 фазалы айнымалы ток 50 Гц 24 кВ ішкі ажыратқыш жабдығы

♦ Жұмыс механизмі: серіппелі жұмыс механизмі;

♦ Полюс түрі: жинақталған полюс: кірістірілген полюс;

♦ фазалар арасындағы қашықтық: 275мм;

Қоршаған орта жағдайлары

♦ Қоршаған орта температурасы: -15°C 〜+40°C;

♦ Биіктігі: <1000м;

♦ Салыстырмалы ылғалдылық: орташа тәуліктік <95%, айлық орташа <90%；

♦ Жер сілкінісінің қарқындылығы: <8 деңгей;

♦ Өрт, жарылыс қаупі жоқ, қатты лас, химиялық коррозия, сондай-ақ қарқынды діріл жоқ орындар.

Негізгі техникалық параметрлер

Жоқ	Элемент	Бірлік	Мән
1	Номиналды кернеу	кВ	24
2	1 мин қуат жиілігі төзімді кернеу		65
3	Найзағайдың номиналды импульсіне төзімді кернеу		125
4	Номиналды жиілік	Hz	50/60
5	Номиналды ток	/	630, 1250, 1600, 2000, 2500,3150
6	Номиналды қысқа тұйықталу тогы	кА	25, 31.5
7	Номиналды қысқа тұйықталу тогы (ең жоғары)		63, 80
8	Қысқа уақытқа есептелген токқа төзімді		25, 31.5
9	Номиналды шыңның мәні токқа төзімді		63, 80
10	Номиналды қысқа тұйықталу ұзақтығы	S	4
11	Номиналды жұмыс реттілігі		O-0,3s-CO-180s-CO
12	Екінші тізбектің қуат жиілігі төзімді кернеу (1 мин)	V	2000
13	Номиналды бір/артқы конденсаторлар банкінің үзілу тогы	кА	630
14	Үзіліс уақыты	Ханым	20 ~ 50
1；	Ашылу уақыты	Ханым	35-70
16	Механикалық өмір	рет	10000
17	Электрлік қызмет ету мерзімі		Е2 сыныбы
18	Энергия жинақтаушы қозғалтқыштың қуаты	W	90
19	Басқару тізбегінің қоректенуінің кернеуі	V	AC/DC110/220

Жалпы құрылым сызбасы және орнату өлшемі (бірлік: мм)

♦ Сызу түрі

Номиналды ток (A)	630	1250	1600
Номиналды қысқа тұйықталу тогы (кА)	25, 31.5	25, 31.5	31.5
Бекітілген контакт өлшемі (мм)	035	049	055
Фазалар арасындағы қашықтық (мм)	275
