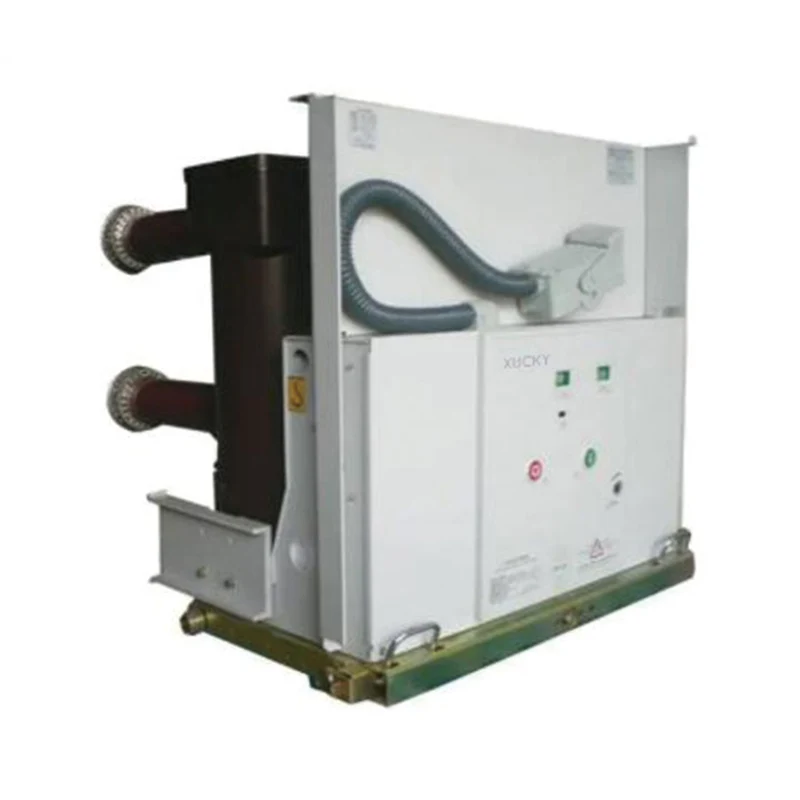

VS1-24 сериялы ішкі жоғары вольтты вакуумдық ажыратқыш

XUCKY Electric - VS1-24 сериялы жабық жоғары вольтты вакуумдық ажыратқышқа маманданған Қытайдың жетекші өндірушісі және экспорттаушысы. Бізде бүкіл әлем бойынша тұтынушыларымыздың әртүрлі қажеттіліктерін қанағаттандыру үшін кең ауқымды өнімдер бар. Біздің жоғары сапаға, инновациялық технологияға және тамаша тұтынушыларға қызмет көрсетуге деген ұмтылысымыз бізді салада ерекшелендіреді.

Сұрау жіберу

Өнім Сипаттамасы

VS1-24 сериялы жабық жоғары вольтты вакуумдық ажыратқыш - бұл 3 фазалы айнымалы ток 50 Гц 24 кВ ішкі коммутатор жабдығы

♦ Орнату тәсілі: тартылатын түрі, бекітілген түрі, бүйірлік түрі;

♦ Жұмыс механизмі: серіппелі жұмыс механизмі және тұрақты магнитті жұмыс механизмі;

♦ Полюс түрі: құрастырылған полюс, кірістірілген тірек;

♦ Қолданылуы: sw.tchgear KYN28-24, XGN-24.

♦ Қосымша штепсель: 58 істікшелі, 64 істікшелі.

Өнім стандарттары

♦ IEC62271-100 Жоғары вольтты тарату құрылғылары және басқару құрылғылары 100-бөлім: айнымалы токтың ажыратқыштары

♦ GB1984 Айнымалы токтың жоғары вольтты ажыратқыштары

♦ GB/T11022 Жоғары вольтты тарату құрылғылары мен басқару құрылғыларының стандарттарына арналған жалпы сипаттамалар

♦ JB/T 3855 жоғары вольтты айнымалы ток вакуумдық ажыратқыштар

♦ DL/T402 Жоғары вольтты айнымалы ток ажыратқыштарының сипаттамасы

Қоршаған орта жағдайлары

♦ Қоршаған орта температурасы: -15°C~+40°C;

♦ Биіктігі: <1000м;

♦ Салыстырмалы ылғалдылық: орташа тәуліктік <95%, айлық орташа <90%；

♦ Жер сілкінісінің қарқындылығы: <8 деңгей;

♦ Өрт, жарылыс қаупі жоқ, қатты лас, химиялық коррозия, сондай-ақ қарқынды діріл жоқ орындар.

Негізгі техникалық параметрлер

Жоқ	Элемент	Бірлік	Мән
1	Номиналды кернеу	кВ	24
2	1 мин қуат жиілігі төзімді кернеу		65
3	Найзағайдың номиналды импульсіне төзімді кернеу		125
4	Номиналды жиілік	Hz	50
5	Номиналды ток	A	630, 1250, 1600, 2000, 2500, 3150
6	Номиналды қысқа тұйықталу тогы	кА	20, 25, 31.5
7	Қысқа тұйықталу жылдамдығы (шың)		50, 63, 80
3	Қысқа уақытқа есептелген токқа төзімді		20, 25, 31.5
9	Номиналды шыңның мәні токқа төзімді		50, 63, 80
10	Номиналды қысқа тұйықталу ұзақтығы	S	4
11	Номиналды жұмыс реттілігі		0-0,3с-C0-180s-C0 0-180с-C0-180s-C0 (50кА)
12	Номиналды ашылатын жабылатын кабельдің зарядтау тогы	A	31.5
13	Номиналды қысқа тұйықталу тогын ажырату нөмірі	Уақыт	50 (40кА үшін 30, 50кА үшін 20)

Жоқ	Элемент	Бірлік	Мән
14	Үзіліс уақыты	Ханым	<80
15	Механикалық өмір	Уақыт	10000
16	Электрлік қызмет ету мерзімінің жіктелуіне сәйкес автоматты ажыратқыш		Е2 сыныбы
17	Ток қабілеттілігінің ашылуы және жабылуы классификациясына сәйкес ажыратқыш		С2 сыныбы
18	Қозғалмалы контакт пен бекітілген контактінің рұқсат етілген жинақталған тозу қалыңдығы	мм	3
19	Ашық контактілер арасындағы бос орын	мм	14±1
20	Саяхат үстінде	мм	3,5±1
21	Орташа жабу жылдамдығы	Ханым	0,7±0,2
22	Орташа ашу жылдамдығы	Ханым	1,4±0,2
23	Жабу уақыты (номиналды кернеу)	Ханым	35-70
24	Ашылу уақыты (номиналды кернеу)	Ханым	20-50
25	Контактіні жабу уақыты	Ханым	≤2
26	Үш фазалы ашу және жабу асинхронизмі	Ханым	≤2
27	Әрбір фазалық өткізгіш тізбегінің кедергісі	uQ	≤50 (630А) ≤45(1250А) ≤35(1600-2000A) ≤25(2500-3150A)
28	Фазадан фазаға орталық қашықтық	мм	210, 275
29	Контактілердің қысымы	N	2400±200 (20кА; 25кА) 3100±200 (31,5кА)
30	Контактілерді ашудың қайта көтерілу диапазоны	мм	≤2.5
31	Номиналды жұмыс кернеуі	V	AC/DC110/220
32	Номиналды жұмыс тогы	A	1.1 (AC/DC 220V) 3.3 (AC/DC 110V)
33	Энергия жинақтаушы қозғалтқыштың қуаты	W	70
34	Энергия жинақтаушы қозғалтқыштың номиналды кернеуі	V	DC 220/DC110
35	Энергияны сақтау уақыты	Ханым	≤10
