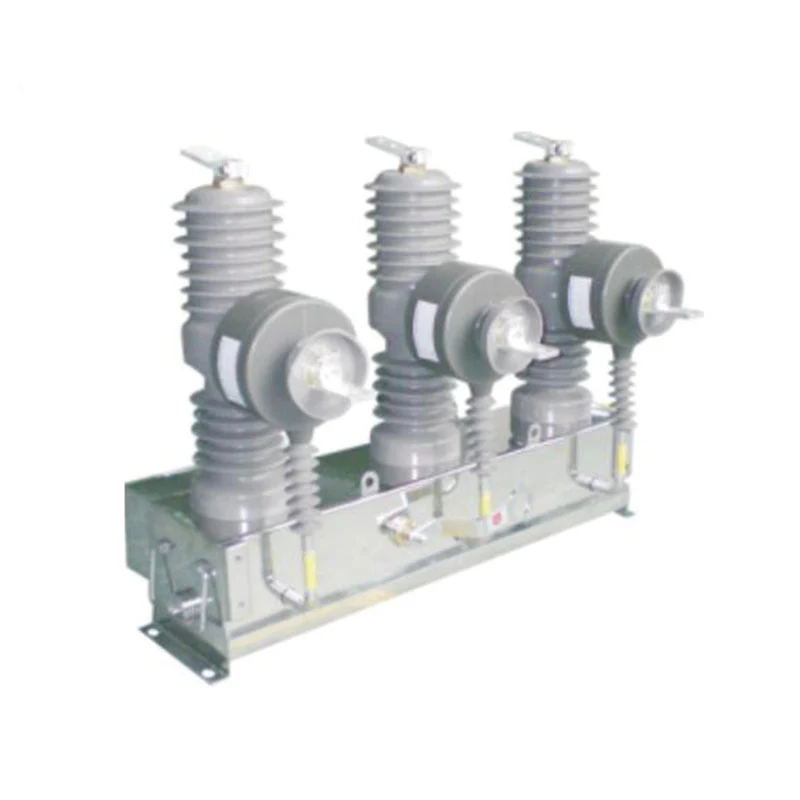

ZW32-12 Сыртқы вакуумдық ажыратқыш

ZW32-12 сыртқы вакуумдық сөндіргіш (бұдан әрі - «вакуумдық ажыратқыш») - бұл негізінен ауылдық және қалалық желілердің 10 кВ сыртқы тарату жүйесінде ашық немесе жабық ретінде пайдаланылатын 50 Гц айнымалы токтың үш фазалы сыртқы жоғары вольтты қосқыш жабдығы. жүктеме тогы, шамадан тыс жүктеме тогы және қысқа тұйықталу тогы, сондай-ақ басқа ұқсас жерлерде қолданылуы мүмкін. ZW32-12 сыртқы вакуумдық ажыратқыш ұлттық GB 1984-2003, IEC62271-100 «Айнымалы ток жоғары вольтты ажыратқыш» және GB/T11022-1999 «Жоғары вольтты тарату құрылғылары мен басқару жабдығы стандарттарына қойылатын жалпы техникалық талаптарға» сәйкес келеді.

Сұрау жіберу

Өнім Сипаттамасы

XUCKY Electric Қытайда 25 жылдан астам ZW32-12 сыртқы вакуумдық ажыратқышты өндірушілер мен жеткізушілер ретінде оның майлы трансформаторының өнімділігі IEC60076, GB1094, GB/T6451 сәйкес. Біздің тарату трансформаторымыз Ресейде, Оңтүстік Азияда, Африкада, Таяу Шығыста және Оңтүстік Америкада жоғары сапасы мен жақсы бағасымен үлкен беделге ие болды. Біз теңшеуді және техникалық қолдауды қамтамасыз етеміз. Бәсекеге қабілетті баға ұсыныстарын алу және онлайн режимінде барлық техникалық қолдау алу үшін бізге хабарласыңыз!

Өнімге шолу

ZW32-12 сыртқы вакуумдық сөндіргіш (бұдан әрі - «вакуумдық ажыратқыш») - бұл негізінен ауылдық және қалалық желілердің 10 кВ сыртқы тарату жүйесінде ашық немесе жабық ретінде пайдаланылатын 50 Гц айнымалы токтың сыртқы жоғары вольтты ажыратқышы үш фазалы. жүктеме тогы, шамадан тыс жүктеме тогы және қысқа тұйықталу тогы, сондай-ақ басқа ұқсас жерлерде қолданылуы мүмкін. ZW32-12 сыртқы вакуумдық ажыратқыш ұлттық GB 1984-2003, IEC62271-100 «Айнымалы ток жоғары вольтты ажыратқыш» және GB/T11022-1999 «Жоғары вольтты тарату құрылғылары мен басқару жабдығы стандарттарына қойылатын жалпы техникалық талаптарға» сәйкес келеді.

Үлгі және мағынасы

Қалыпты қоршаған орта жағдайы

1. Қоршаған ортаның температурасы: -40°C~+40°C;

2. Биіктігі: 2000м артық емес;

3. Қоршаған ортаның ауасы шаңмен, түтінмен, коррозиялық газдармен, бумен немесе тұзды тұманмен ластануы мүмкін;

4. Желдің жылдамдығы 34м/с аспайды (цилиндрлік беттегі 700Па-ға тең);

5. Тарату құрылғылары мен басқару аппаратурасынан діріл немесе жер қозғалысы шамалы;

6. Ластану дәрежесі: III дәреже;

7. Сыртқы вакуумдық ажыратқышты жоғарыда аталған ережелерден өзгеше қалыпты пайдалану жағдайында пайдалануға болады. Осы уақытта пайдаланушы өндірушімен кеңесіп, сол пікірді алуы керек.

8. Жоғарыдағы қалыпты пайдалану шарттарынан асып кетсе, пайдаланушы өндірушімен келіссөздер жүргізеді.

Құрылым ерекшеліктері

1. Ажыратқышта үзу өнімділігі тұрақты және сенімді үш фазалы пост құрылымы қолданылады. Оның жану және жарылыс қаупі жоқ. Ол ешқандай техникалық қызмет көрсетуді қажет етпейді. Ол сондай-ақ шағын көлемді, жеңіл салмақты және ұзақ қызмет ету мерзімін және т.б.

2. Ажыратқыш толығымен жабық конструкцияны пайдаланады, сондықтан оның ауа өткізбейтіндігі жақсы, бұл ылғалға төзімділік пен ылғалға төзімділікті жақсартуға ықпал етеді. Әсіресе, қатты суық және ылғалды жерлерге қолайлы.

3. Баған және үш фазалы ток трансформаторы импорттық сыртқы қатты оқшаулау эпоксидті шайырды, эпоксидті шайырды немесе органикалық кремний резеңкеден жасалған қатты оқшаулаудың ішкі аутсорсингін қабылдайды; Жоғары және төмен температураға төзімділік, ультракүлгінге төзімділік, қартаюға төзімділік және т.б.

4. Жұмыс механизмі серіппелі жұмыс механизмінің миниатюризациясын қабылдайды, энергияны сақтау қозғалтқышының қуаты аз, энергияны аз тұтынуды жабатын нүктелер; Нақты қозғалысты беру режимін пайдалану арқылы беру, құрамдас бөліктердің аз саны, жоғары сенімділік. Өңірлік мекемелердің жұмыс механизмін пломбалау, коррозияның жұмыс істеу механизмі мәселесін шешу, мекемелердің сенімділігін арттыру.

5. Ажыратқышты қосу және өшіру қолмен немесе электрмен жұмыс істеу және қашықтан басқарылатын басқару арқылы жүзеге асырылуы мүмкін. Ол контроллермен бірге автоматтандырылған қуатты таратуға қол жеткізе алады. Ол сонымен қатар сәйкестік машинасын және сәйкестік контроллері бар сегменттік машинаны құра алады.

6. Ажыратқышты екі фазалы немесе үш фазалы КТ, артық қоректендіру тогы үшін автоматты өшіру қорғанысы және ақпаратты талдау үшін интеллектуалды контроллер орнатуға болады. Тұтынушылардың талабы бойынша оны КТ өлшеуімен де орнатуға болады.

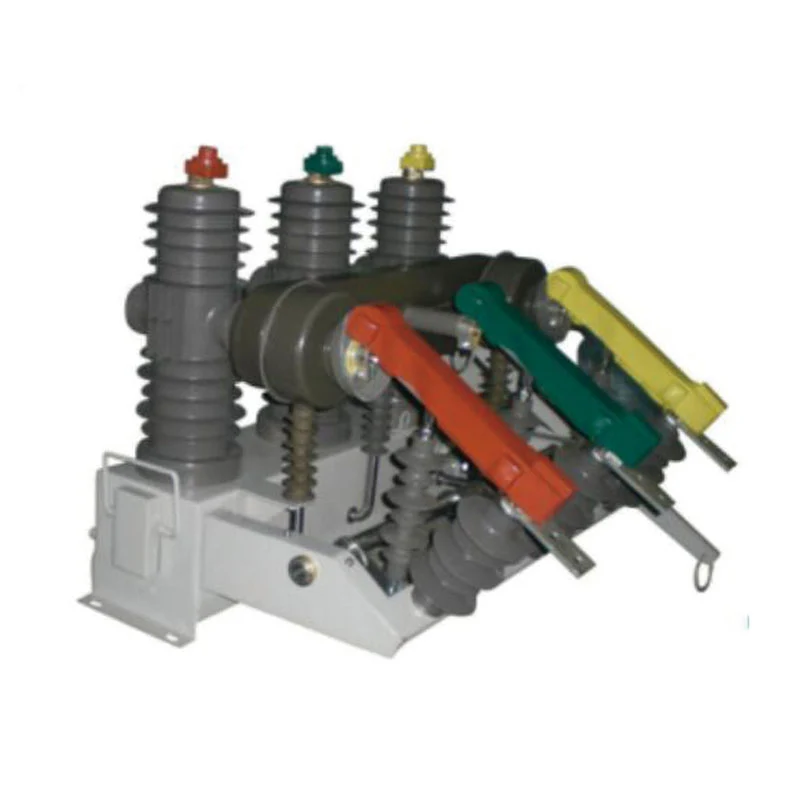

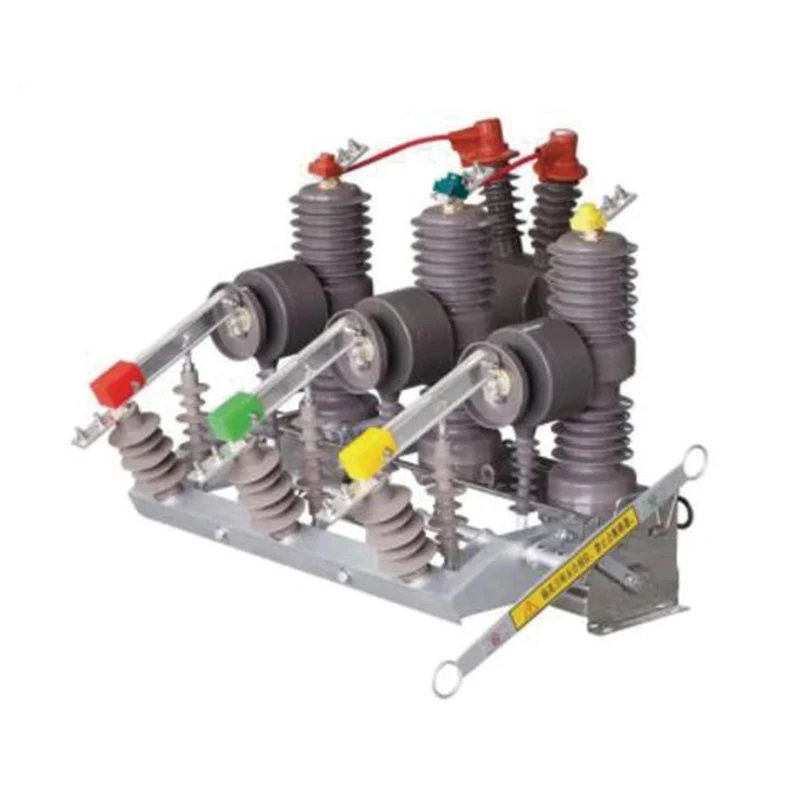

7. Ажыратқыш үшін үш фазалы тандемдік жетегі бар оқшаулау қосқышын орнатуға болады. Оқшаулағыш ажыратқыш өшірілген кезде оның айқын көрінетін сынуы бар және сыртқы вакуумдық ажыратқыш корпусы арасында дұрыс жұмыс істемеуге қарсы блоктау құрылғысы бар. Сыртқы вакуумдық ажыратқыш жабылатын күйде болғанда, оқшаулау қосқышын ашу және жабу мүмкін емес; сыртқы вакуумдық ажыратқышты оқшаулағыш пышақ толығымен жабылған немесе толық ашылған кезде ғана пайдалануға болады. Бекіткіштің пост изоляторы орнатылған. Техникалық қызмет көрсету оңай және қауіпсіз.

1. Негізгі техникалық параметрлер

Жоқ.	Аты		Бірлік	Деректер
1	Номиналды кернеу		кВ	12
2	Номиналды оқшаулау деңгейі	Қуат жиілігіне төзімді кернеу (1мин)	кВ	42
2	Номиналды оқшаулау деңгейі	Найзағай импульсіне төтеп беретін кернеу	кВ	75
3	Номиналды жиілік		Hz	50
4	Номиналды ток		A	630, 1250
5	Номиналды үзілу тогы		кА	12.5, 16, 20
6	Номиналды қысқа тұйықталу тогы (Шың)		кА	31,5, 40, 50
7	Номиналды шыңға төзімді ток		кА	31,5, 40, 50
8	Қысқа уақытқа есептелген токқа төзімді		кА	12.5, 16, 20
9	Номиналды қысқа тұйықталу ұзақтығы		s	4
10	Номиналды қысқа тұйықталу тоғының үзілу уақыттары		рет	30
11	Номиналды жұмыс реті			O-0,3s-CO-180s-CO
12	Механикалық төзімділік		рет	10000
13	Шамадан тыс ток шығарудың номиналды тогы		A	5
14	қайталама тізбек 1мин қуат жиілігі төзімді кернеу		V	2000
15	Бекітілген және қозғалатын контактілердің рұқсат етілген тозу қалыңдығы		мм	3
16	Салмағы		кг	103/138(оқшаулағышпен)

2. Ажыратқыштың құрастыруын реттеу параметрі

Жоқ.	Аты		Бірлік	Деректер
1	Байланыс саяхат		мм	2±0,5
2	Ашық контактілер арасындағы бос орын		мм	9±1
3	Орташа жабу жылдамдығы		Ханым	0,6±0,2
4	Орташа ашу жылдамдығы		Ханым	1,2±0,2
5	Жабу кезіндегі жылжымалы контактінің серпілу уақыты		Ханым	≤2
6	Үш фазалы контактілерді жабу синхронизмі		Ханым	≤2
7	Синхронизмді ашатын үш фазалы контактілер		Ханым	≤2
8	Әрбір фазаның негізгі тізбек кедергісі	оқшаулағышсыз	мΩ	<80
8	Әрбір фазаның негізгі тізбек кедергісі	изолятормен	мΩ	<130
9	Полюстер арасындағы орталық қашықтық		мм	280~340

3. КТБ серіппелі жұмыс механизмінің негізгі техникалық параметрлері

Жоқ.	Аты	Номиналды кернеу (V)	Номиналды ток (A)	Қалыпты жұмыс диапазоны
1	Ашылатын орам	DC24	7	DC65% немесе AC85%~120% номиналды кернеуде сенімді өшіру, егер номиналды кернеу 30% төмен болса өшірілмейді
		DC110	5
		DC220	1.8
		AC220	3.5
2	Жабылатын орам	DC24	7	DC80% немесе AC85%~110% номиналды кернеуде сенімді өшіру
		DC110	5
		DC220	1.8
		AC220	3.5
3	Артық токтың өшіру катушкасы	5		90% номиналды токта өшіру, 110% номиналды токпен өшіре алады
4	Зарядтау қозғалтқышы	Номиналды кернеу: DC/AC220V Номиналды қуат: 40 Вт		85%~110 номиналды кернеуде сенімді жұмыс
5	Зарядтау уақыты	<10с

4. Оқшаулағыш ажыратқышы бар ZW32 сыртқы вакуумдық ажыратқышы 1-кесте, 2-кесте талаптарын қанағаттандырумен қатар, оқшаулағыш ажыратқыш бөлігі де 4-кестенің талаптарына сай болуы керек.

Жоқ.	Аты		Бірлік	Деректер
1	Номиналды кернеу		кВ	12
2	Номиналды оқшаулау деңгейі	Қуат жиілігіне төзімді кернеу (1мин)	кВ	42
2	Номиналды оқшаулау деңгейі	Найзағай импульсіне төтеп беретін кернеу	кВ	75
3	4с Қысқа уақытқа есептелген токқа төзімді		A	20
4	Қолмен жұмыс істеу моменті		Н·м	≤200
5	Контактілі пышақтың орнын ауыстыру		мм	2
6	Оқшаулаудың сыну қашықтығы		мм	≥200
7	Өткізгіш бөліктен жерге дейінгі оқшаулау қашықтығы		мм	≥200

Жұмыс принципі

1. Механизмнің қолмен жұмыс істеу принципі

■ Жабу әрекеті: энергияны сақтау үшін алдымен қуат сақтау тұтқасын тартыңыз, ал қолданылатын жұмыс моменті кішіден үлкенге дейін артады. Жабылатын серіппе ортаңғы момент арқылы өткенде, жабу серіппесі энергияны босатады, ол энергия сақтау жүйесін сағат тіліне қарсы айналуға шақырады және қолды айналдыруға әкеледі. Жетекші білік сыртқы вакуумдық ажыратқышты жабады және сонымен бірге ажыратқыш сөндіргішті жабылатын күйге келтіру үшін ашылатын жарты білікті ұстайды. Механизм жабылатын күйде болғанда, жұдырықша мен айналмалы білік жеңі ажыратылады және механизмді қайтадан жабу мүмкін емес.

■ Ашу әрекеті: Ажыратқыш жабылғаннан кейін, ашу тұтқасын тартыңыз немесе ток кернеуге қарсы құрылғының параметр мәнінен асып кеткенде, шамадан тыс ток катушкасы қозғалады, екеуі де тежегішті жартылай оське айналдырады, ашылатын тұтқа ашылады. , ал беріліс штангасы серіппенің жетегінің астындағы автоматты ажыратқыштың ашылуын жасайды.

2. Қозғалтқыш механизмінің жұмыс істеу принципі

■ Энергияны сақтау жұмысы: қуат сақтау тұтқасын тарту немесе қуат сақтау қозғалтқышы айналады, жұдырықша жетек тетігінің астында айналады және жабу серіппесі біртіндеп ұзарады. Серіппе өткеннен кейін жұдырықшаны орналастырғыш элемент ұстайды және енді айналмайды. Жабылу күйіне дайындық кезінде; бір уақытта жұдырықша мен жетек білігі ажыратылады, осылайша механизм қайтадан энергияны жинай алмайды.

■ Жабу операциясы: Энергияны сақтау аяқталғаннан кейін, жабылатын жарты білікті айналдыру үшін қолмен жабу тұтқасын тартыңыз немесе жабу катушкасына кернеу беріңіз. Жабылатын иін және жабылатын жартылай білігі ашылады, ал жабу серіппесі беріліс білігінің қозғалысы үшін энергияны шығарады. Сыртқы вакуумдық ажыратқыш жабылып, ашылатын серіппе сақталады. Механизм жабылатын күйде болғанда, энергияны жинақтау операциясы қайтадан орындалады, ал жабу серіппесі қайтадан ұзарады. Серіппе ортасынан өткеннен кейін тежегіштің кездейсоқ жабылуын болдырмау үшін жабылатын жартылай білікті блоктау құрылғысы арқылы бекітеді. Энергияны сақтаудың жабық күйінде механизм қайта тұйықталу күйінде болады, ол «О-0,3S-CO» қайта жабу операциясына қол жеткізе алады.

Ашу операциясы: сыртқы вакуумдық автоматты ажыратқыш жабылғаннан кейін қосалқы қақпаның тұтқасы тартылады немесе ішкі қақпа катушкасына кернеу беріледі немесе желі тогы қарсы орнатылған мәннен асып кеткен кезде шамадан тыс ток катушкасы қозғалады. -қосалқы ток құрылғысы, осылайша қосалқы қақпа жартылай білікпен айналады және ашылады. Сыртқы вакуумдық ажыратқышты ашу үшін тұтқа босатылып, беріліс қорабының тұтқасы ашылатын серіппе арқылы ашылады.

Ескерту: Жұмыс механизмінің шамадан тыс ток катушкасы қысқа жұмыс істейтін жүйе болып табылады және оны ұзақ уақыт бойы пайдалану мүмкін емес.

Ашық токтан қорғау және басқару механизмі сөндіргіштің электрлік схемалық диаграммасы суретте көрсетілген

3. (Ескерту: автоматты ажыратқыштың қайталама қосу схемасы негізінде)

Контур және орнату өлшемі

1. Ажыратқыштың контурлық өлшемі (КТ-сыз)

2. Ажыратқыштың контурлық өлшемі (КТ бар)

3. Оқшаулағышы бар автоматты ажыратқыштың (КТ бар) контурлық өлшемі

4. Оқшаулағышы бар автоматты ажыратқыштың (КТ-сыз) контурлық өлшемі

5. Оқшаулағышы бар автоматты ажыратқыштың (КТсыз) монтаждау саңылауының өлшемі

6. Оқшаулағышы бар автоматты ажыратқыштың (КТ) монтаждау саңылауының өлшемі

7. Ажыратқышты орнату схемасы

Орнату және техникалық қызмет көрсету

1. Оператор өнімнің өнімділігі, орнату және реттеу және техникалық қызмет көрсету туралы алдын ала түсінігі болуы керек. Ол жұмыс кезіндегі ақауларды жазып, қажет болған жағдайда өндірушіге хабарлауы керек.

2. Сыртқы вакуумдық ажыратқышты орнату алдында көзбен тексеру керек. Оқшаулағыш гильзаның зақымдалғанын, ашу-жабу және сақтау көрсеткішінде ағып кетудің бар-жоғын, қораптың деформацияланғанын немесе деформацияланғанын тексеріңіз. Тексеруден кейін өнімді 4 м-ден жоғары бағаналарға орнату керек. Оқшаулағышы бар автоматты ажыратқыш орнатылған кезде оқшаулағыш пен ажыратқыш арасындағы механикалық блоктау құрылғысының дәлдігін мұқият тексеру керек.

3. Өнімді іске қосу алдында әрбір жұмыс элементінің номиналды кернеуі мен номиналды тогы нақты жағдайға сәйкес келетінін мұқият тексеріңіз. Механизм қозғалыстардың дұрыстығын тексеру үшін қолданылады.

4. Ажыратқыштың параметрлері зауыттық тексеру кезінде реттелді. Пайдаланушылар тексеру үшін машинаны қосудың қажеті жоқ. Кернеуге төзімділік сынағы қажет болған жағдайда орындалғаннан кейін оларды орнатуға болады.

5. Сыртқы вакуумдық ажыратқышты бір полюсті немесе қос полюсті орнатуға болады. Ажыратқыштар арнайы болат жақтауларға тегіс және берік орнатылуы керек.

6. Ажыратқыштың қалыпты жұмыс істеп тұрғанын тексеру үшін өнім жүйелі түрде тексеріліп отырады. Оқшаулағышы бар сыртқы вакуумдық ажыратқыш үшін оқшаулағыш жылына екі рет тексеріліп, оқшаулағыш пен автоматты ажыратқыштар арасындағы механикалық блоктау әрекетінің қалыпты болуы және қозғалатын бөліктерге майдың аздап айдалуы тексеріледі.

Тасымалдау, қабылдау және сақтау

■ Тасымалдау

Тасымалдау кезінде бүкіл өнімді бекіту үшін жабық қорапқа салу керек. Тасымалдау процесінде бұрылыстар мен еңкейтулер қабылданбауы керек. Сыртқы вакуумдық ажыратқыш корпусын көтерген кезде қорапқа бекітілген төрт сақина эпоксидті оқшаулағыш цилиндрді тікелей тасымалдай алмайды. Оқшаулағышы бар сыртқы вакуумдық ажыратқыш кезде, ауырлық орталығы оқшаулағыш қосқыштың жағына еңкейіп, оны көтеру кезінде баяу жүзеге асырылуы керек.

■ Қабылдау

Сыртқы вакуумдық ажыратқышты алғаннан кейін пайдаланушы келесі қабылдау жұмыстарын орындайды:

1) Қаптаманың зақымдалғанын немесе зақымдалмағанын тексеріңіз;

2) Құжаттар мен керек-жарақтардың өнімнің қаптамасының тізіміне сәйкес толықтығын тексеру;

3) Сыртқы вакуумдық ажыратқыштың тақтайшасындағы техникалық параметрлерді және өнім сертификатының тапсырыс талаптарына сәйкестігін тексеріңіз.

■ Сақтау

Сыртқы вакуумдық ажыратқыш құрғақ, желдетілетін, ылғалдан қорғалған, соққыға және зиянды газды инфильтрациялауға қарсы бөлмеде сақталуы керек. Ұзақ мерзімді сақтау кезінде қоршаған орта талаптарға сай келетінін тексеріңіз. Орау, орау және сақтау құрғақ бөлмеде жүзеге асырылуы керек және өнімдер мен компоненттердің толық және дәйектілігін тексеріңіз.

Жалпы ақаулар және ақауларды жою

Жоқ.	Сәтсіздік құбылысы	Сәтсіздік себебі	Ақаулықтарды жою
1	Жұмыс механизмі энергияны сақтай алмайды	1. Энергия жинақтаушы серіппе энергия жинақтау күйінде; 2. Энергияны сақтау қозғалтқышында қуат көзі жоқ; 3. Жұмыс механизмі қолмен жұмыс істегенде, автоматты ажыратқыш жабылу күйінде болады.	1. Ажыратқышты жабыңыз; 2. Қуат қосылымының дұрыстығын тексеріп, қуат көзіне қосыңыз. 3. Ашық ажыратқыш.
2	Жабу мүмкін емес	1. сөндіргіш қуат сақталмайтын күйде. 2. Қазірдің өзінде жабылатын позицияда; 3. Басқару күші жоқ.	1. Энергияны сақтау; 2. Ашық ажыратқыш; 3. Басқару қуат қосылымының дұрыстығын тексеріп, қуат көзін қосыңыз.
3	Ашу мүмкін емес	1. Ашылатын орамға қуат берілмейді; 2. Ашық күйде болған;	1. Қуат көзін қосыңыз; 2. Ажыратқышты жабыңыз.
4	Оқшаулағыш қосқышты дұрыс ашу және жабу мүмкін емес	Ажыратқыш жабылу күйінде және блоктау босатылмаған.	Ажыратқышты ашып, блокировканы босатыңыз
5	Артық токтан қорғаныс жоқ	1. КТ коэффициенті тым үлкен; 2. Ажыратқыш ток трансформаторларымен жабдықталмаған.	1. Желінің қуатына сәйкес қатынасты таңдаңыз; 2. Ажыратқыштағы КТ қайта конфигурациялаңыз.
