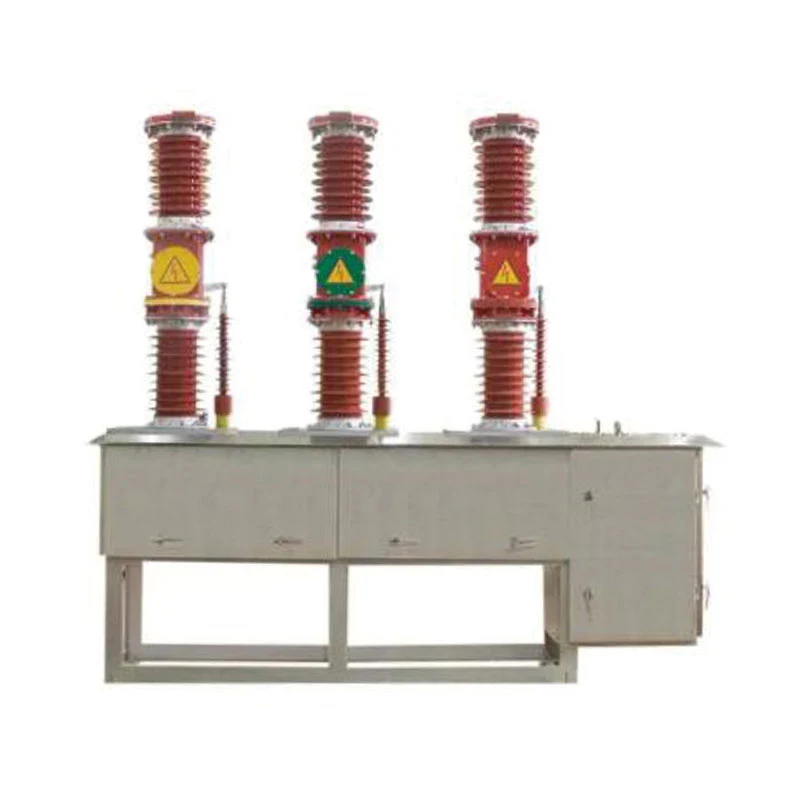

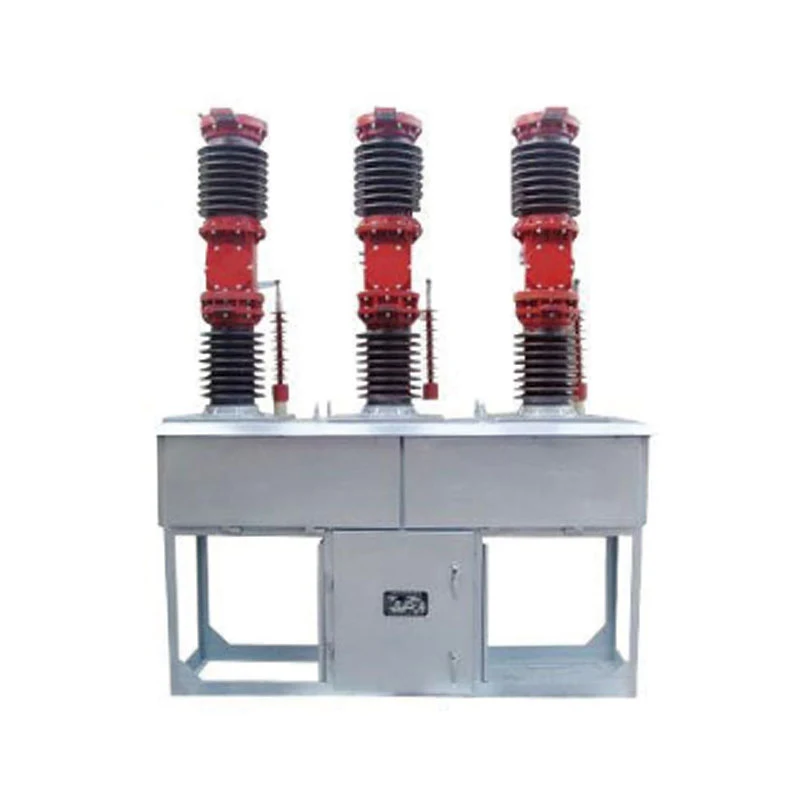

ZW7-40.5 сериялы сыртқы жоғары вольтты вакуумдық ажыратқыш

ZW7-40.5 сериялы сыртқы жоғары вольтты вакуумдық сөндіргіш – 3 фазалы айнымалы ток 50 Гц 40,5 кВ сыртқы коммутатор жабдығы.
♦ Орнату тәсілі: іргетас орнату;
♦ Жұмыс механизмі: серіппелі жұмыс механизмі және электромагниттік жұмыс механизмі;
♦ Полюс материалы: силикон резеңке, керамика;
♦ Қолданылуы: сыртқы 33кВ қосалқы станция, электр станциясы.
♦ Ток трансформаторы: ішкі қондырғы, сыртқы қондырғы.

Сұрау жіберу

Өнім Сипаттамасы

XUCKY Electric Қытайда 25 жылдан астам ZW7-40.5 сериялы сыртқы жоғары вольтты вакуумдық ажыратқышты өндірушілер және жеткізушілер ретінде оның майлы трансформаторының өнімділігі IEC60076, GB1094, GB/T6451 сәйкес. Біздің тарату трансформаторымыз Ресейде, Оңтүстік Азияда, Африкада, Таяу Шығыста және Оңтүстік Америкада жоғары сапасы мен жақсы бағасымен үлкен беделге ие болды. Біз теңшеуді және техникалық қолдауды қамтамасыз етеміз. Бәсекеге қабілетті баға ұсыныстарын алу және онлайн режимінде барлық техникалық қолдау алу үшін бізге хабарласыңыз!

ZW7-40.5 сыртқы HV вакуумдық ажыратқышы 3 фазалы айнымалы ток 50 Гц 40,5 кВ сыртқы коммутатор жабдығы болып табылады.

♦ Орнату тәсілі: іргетас орнату;

♦ Жұмыс механизмі: серіппелі жұмыс механизмі және электромагниттік жұмыс механизмі;

♦ Полюс материалы: силикон резеңке, керамика;

♦ Қолданылуы: сыртқы 33кВ қосалқы станция, электр станциясы.

♦ Ток трансформаторы: ішкі қондырғы, сыртқы қондырғы.

Өнім стандарттары

♦ IEC62271-100 Жоғары вольтты тарату құрылғылары және басқару құрылғылары 100-бөлім: айнымалы токтың ажыратқыштары

♦ GB1984 Айнымалы токтың жоғары вольтты ажыратқыштары

♦ GB/T11022 Жоғары вольтты тарату құрылғылары мен басқару құрылғыларының стандарттарына арналған жалпы сипаттамалар

♦ JB/T 3855 жоғары вольтты айнымалы ток вакуумдық ажыратқыштар

♦ DL/T402 Жоғары вольтты айнымалы ток ажыратқыштарының сипаттамасы

Қоршаған орта жағдайлары

♦ Қоршаған орта температурасы: -40°C~+40°C;

♦ Биіктігі: <1000м;

♦ Желдің максималды жылдамдығы 10 км/сағ, номиналды деңгей үшін желдің минималды жылдамдығы (132/230 кв) 3,2 км/сағ;

♦ Жер сілкінісінің қарқындылығы: <8 деңгей;

♦ Ең аз номиналды сырғыма қашықтығы: 31мм/кВ;

♦ Ауаның ластану дәрежесі: IV класс.

Негізгі техникалық параметрлер

Жоқ	Элемент		Бірлік	Мән
1	Номиналды кернеу		кВ	40.5
e	Рейтингтік оқшаулау деңгейі	1 мин қуат жиілігі Құрғақ сынақ (сыну, фазааралық, жерге) Ылғалды сынау (жерге, сыртқы оқшаулау)	кВ	95 85
		Найзағай импульсіне төтеп беретін кернеу (ең жоғары)		185
3	Номиналды ток		A	1250, 1600, 2000, 2500
4	Номиналды қысқа тұйықталу тогы		кА	20, 25, 31.5

Жоқ	Элемент	Бірлік	Мән
5	Номиналды қысқа тұйықталу тогы (ең жоғары)	кА	50, 63, 80
6	Номиналды шыңға төзімді ток	кА	50, 63, 80
7	Қысқа уақытқа есептелген токқа төзімді	кА	20, 25, 31.5
8	Номиналды жұмыс реттілігі		O-0,3S-CO-180S-CO
9	Номиналды қысқа тұйықталу тогын ажырату нөмірі	рет	20
10	Номиналды қысқа тұйықталу ұзақтығы	s	4
11	Үзіліс уақыты	s	≤0,09
12	Механикалық өмір	рет	10000
13	Жаңадан шығарылған вакуумды ажыратқыш	Ps	≤1,33×10-3
13	20 жыл сақтау уақытында вакуумдық сөндіргіш	Ps	<6,6×10-2
14	Ажыратқыштың таза салмағы	кг	800
15	Ашық контактілер арасындағы бос орын	мм	22±2
16	Байланыс саяхат	мм	4±1
17	Орташа ашу жылдамдығы	Ханым	1.4-1.7
18	Орташа жабылу жылдамдығы	Ханым	0,4-0,7
19	Байланыстың жабылу уақыты	Ханым	≤3
20	Фазааралық ашу және жабу синхронизмі	Ханым	≤2
21	Жабу уақыты	Ханым	50≤t≤200
22	Ашылу уақыты	Ханым	30≤t≤60
23	Әрбір фазалық негізгі тізбектің тұрақты тұрақты кедергісі (CT ішкі кедергісі кірмейді)	мΩ	≤100
24	Тозуға рұқсат етілген динамикалық және бекітілген контактілердің жинақталған қалыңдығы	мм	3
25	Номиналды контакт қысымы	N	2500±200
