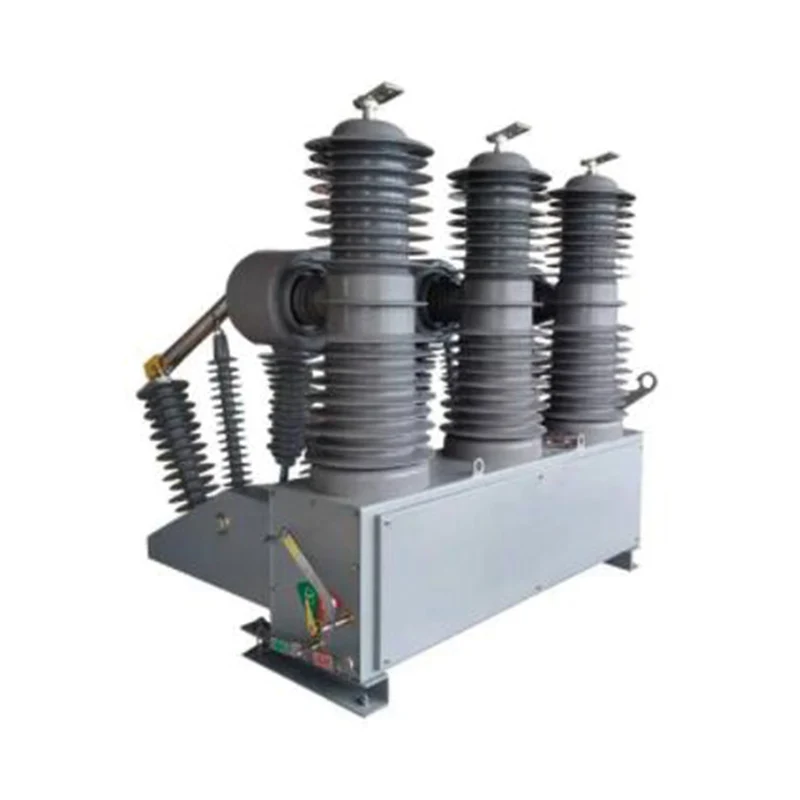

ZW32-40.5 Сыртқы HV вакуумдық ажыратқыш

◆ ZW32-40.5 сыртқы HV вакуумдық ажыратқышты пайдалану шарттары
1.Қоршаған орта температурасы: -30℃~+60℃;
2.Биіктігі: ≤3000м;
3.Жел жылдамдығы: ≤34м/с;
4. Ластану дәрежесі: ≤IV.
5.Сақтау температурасы: -40℃~+85℃.

Сұрау жіберу

Өнім Сипаттамасы

ZW32-40.5 сыртқы HV вакуумдық ажыратқыш (ZW32-40.5F, ZW32-40.5, ZW32-40.5G) бірегей жобаланған бір бөліктен тұратын қатты тығыздалған полюсті және жоғары сенімді жұмыс істейтін машина құрылымын қабылдайды. Құрылғы негізінен жүктеме тогын, шамадан тыс жүктеме тогын және қысқа тұйықталу тоғын бөлу және біріктіру үшін орташа вольтты әуе желілерінің электр желілерінде қолданылады.

Жоғарғы вакуумдық ажыратқыш ZW7 вакуумдық ажыратқышты алмастыратын жаңа 35 кВ сыртқы жоғары вольтты вакуумдық ажыратқыш болып табылады. ZW32 - ZW7-нің миниатюризациясы, ол қауіпсіз және тұрақтырақ. ZW32-40.5 сонымен қатар қашықтан сигнал беру, қашықтан өлшеу, қашықтан реттеу және қашықтан басқару сияқты төрт қашықтағы функцияларға қол жеткізу үшін тұрақты магниттің жұмыс механизмін пайдалана алады, автоматтандыру жабдығымен, GPRS, GSM және басқа қашықтағы байланыс функцияларымен ынтымақтаса алады.

◆ Пайдалану шарттары

1.Қоршаған орта температурасы: -30℃~+60℃;

2.Биіктігі: ≤3000м;

3.Жел жылдамдығы: ≤34м/с;

4. Ластану дәрежесі: ≤IV.

5.Сақтау температурасы: -40℃~+85℃.

◆ Негізгі техникалық параметрлер

ЖОҚ.	Элементтер	Бірлік	Мән
1	номиналды кернеу	кВ	40.5
2	1мин қуат жиілігі кернеуге төтеп береді	кВ	95
3	найзағай импульсіне төзімді кернеу	кВ	185
4	номиналды жиілік	Hz	50
5	номиналды ток	A	630,1250, 1600
6	номиналды қысқа тұйықталу тогы	кА	20, 25, 31.5
7	номиналды қысқа тұйықталу тогы (ең жоғары)	кА	50, 63, 80
8	номиналды шыңына төзімді ток	кА	50, 63, 80
9	4с токқа төтеп береді	кА	20, 25, 31.5
10	номиналды жұмыс реттілігі	S	O-0.1s-CO-3s-CO-6S-60s қалпына келтіру
11	номиналды қысқа тұйықталу тогын ажырату нөмірі	рет	30
12	механикалық қызмет ету мерзімі	рет	10000
13	механизмді басқару кернеуі	V	AC/DC220
14	қайталама тізбек 1мин қуат жиілігі төзімді кернеу	кВ	2
15	ашық контактілер арасындағы бос қашықтық	мм	16±1
16	саяхат үстінде	мм	4±0,5
17	ашу жылдамдығы	Ханым	1.4-1.8
18	жабу жылдамдығы	Ханым	0,4-0,8
19	контактіні жабу уақыты	Ханым	≤5
20	үш фазалы ашу/жабу асинхронизмі	Ханым	≤2
21	жабылу уақыты	Ханым	≤100
22	ашылу уақыты	Ханым	≤50
23	салмақ	кг	270
