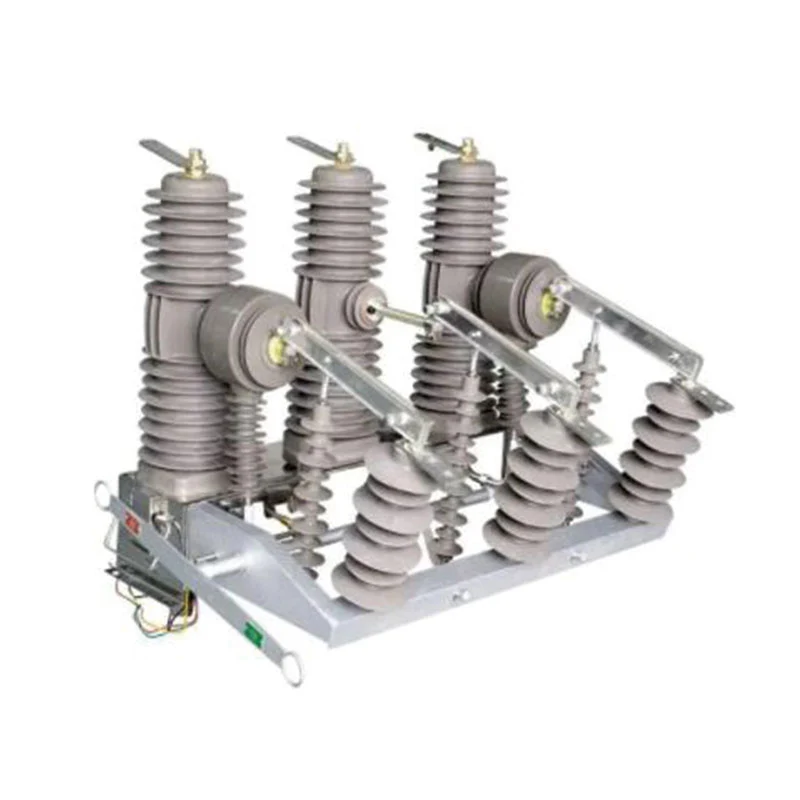

ZW32-24 сериялы сыртқы жоғары вольтты вакуумдық ажыратқыш

ZW32-24 сериялы сыртқы жоғары вольтты вакуумдық ажыратқыш - бұл 3 фазалы айнымалы ток 50 Гц 24 кВ сыртқы коммутатор жабдығы
♦ Орнату тәсілі: тірекке орнатылған;
♦ Жұмыс механизмі: серіппелі жұмыс механизмі және тұрақты магнитті жұмыс механизмі;
♦ Полюс түрі: біріктірілген полюс;
♦ Қолданылуы: сыртқы 24кВ қосалқы станция, электр станциясы.
♦ Жұмыс түрі, нұсқаулық, электрлік, қашықтан басқару.

Сұрау жіберу

Өнім Сипаттамасы

XUCKY Electric Қытайда 25 жылдан астам ZW32-24 сериялы сыртқы жоғары вольтты вакуумдық ажыратқышты (қайта жабу) өндірушілері және жеткізушілері ретінде оның майлы трансформаторының өнімділігі IEC60076, GB1094, GB/T6451 сәйкес. Біздің тарату трансформаторымыз Ресейде, Оңтүстік Азияда, Африкада, Таяу Шығыста және Оңтүстік Америкада жоғары сапасы мен жақсы бағасымен үлкен беделге ие болды. Біз теңшеуді және техникалық қолдауды қамтамасыз етеміз. Бәсекеге қабілетті баға ұсыныстарын алу және онлайн режимінде барлық техникалық қолдау алу үшін бізге хабарласыңыз!

♦ Орнату тәсілі: тірекке орнатылған;

♦ Жұмыс механизмі: серіппелі жұмыс механизмі және тұрақты магнитті жұмыс механизмі;

♦ Полюс түрі: біріктірілген полюс;

♦ Қолданылуы: сыртқы 24кВ қосалқы станция, электр станциясы.

♦ Жұмыс түрі, нұсқаулық, электрлік, қашықтан басқару.

Өнім стандарттары

♦ IEC62271-100 Жоғары вольтты тарату құрылғылары және басқару құрылғылары 100-бөлім: айнымалы токтың ажыратқыштары

♦ GB1984 Айнымалы токтың жоғары вольтты ажыратқыштары

♦ GB/T11022 Жоғары вольтты тарату құрылғылары мен басқару құрылғыларына арналған жалпы сипаттамалар

Стандарттар

♦ JB/T 3855 жоғары вольтты айнымалы токтың вакуумдық ажыратқыштары

♦ DL/T402 Жоғары вольтты айнымалы ток ажыратқыштарының сипаттамасы

Қоршаған орта жағдайлары

♦ Қоршаған орта температурасы: -35°C 〜+40°C;

♦ Биіктігі: <2000м;

♦ Жел жылдамдығы < 35 м/с;

♦ Жер сілкінісінің қарқындылығы: <8 деңгей;

♦ Лас деңгей: IV;

♦ Орнату орындары: өрт, жарылыс қаупі жоқ немесе қатты ластанбаған.

Негізгі техникалық параметрлер

Жоқ	Элемент	Бірлік	Мән
1	Номиналды кернеу	кВ	24
2	Номиналды ток	A	630/1250
3	Номиналды жиілік	Hz	50
4	Номиналды жылу тогы	кА	20/25
5	Номиналды қысқа тұйықталу тогы	кА	20/25
6	Номиналды динамикалық ток (ең жоғары)	кА	50/63
7	Номиналды қысқа тұйықталу тогы (ең жоғары)	кА	50/63
8	Термиялық тұрақтылық уақыты	s	4
9	Номиналды жұмыс реттілігі	Уақыт	O-0,3S-CO-1 80S-CO
10	1 мин қуат жиілігі төзімді кернеу (фазааралық, жерге тұйықтау/сыну)	кВ	65
	Найзағай импульсіне төтеп беру кернеуі (шыңы) (фаза аралық, жерге тұйықталу/сыну)		125
	Екінші тізбек 1мин қуат жиілігі төзімді кернеу		2

Жоқ	Элемент	Бірлік	Мән
11	Механикалық өмір	Уақыт	10000
12	Номиналды қысқа тұйықталу тоғының үзілу уақыты	Уақыт	30
13	Номиналды тізбекті үзу уақыты	Уақыт	10000
14	Байланыс қашықтығы	мм	12±1
15	Саяхат үстінде	мм	3±1
16	Фазааралық орталық қашықтық	мм	380±1,5
17	Үш фазалы жабу және ашу асинхронизмі	Ханым	≤2
18	Контактінің жабылу ұзақтығы	Ханым	≤2
19	Жабу уақыты	Ханым	25〜80
20	Ашылу уақыты	Ханым	23〜50
21	Орташа ашу жылдамдығы	Ханым	1.1-1.7
22	Орташа жабылу жылдамдығы	Ханым	0,5-0,9
23	Негізгі өткізгіш контурдың кедергісі	мΩ	≤80

Жалпы құрылым сызбасы және орнату өлшемі (бірлік: мм)

1. Жоғарғы шығыс желінің терминалы

2. Үзілгіш

3. Оқшаулағыш түтік

4. Төменгі шығыс желінің терминалы

5. Өткізгіш қыстырғыш

6. Икемді байланыс

7. Оқшаулағыш рычаг

8. Контактілі қысым серіппесі

9. Ашылатын серіппе

10. Көлік жүргізу

11. Механизмнің шығыс білігі

12. Жұмыс механизмі

13. Механизм қорабы

14. Ток трансформаторының байланыс тақтасы

1. Жұмыс тұтқасы

2. Негізгі білікті ажыратыңыз

3. Ажыратқыштың қолмен ашу/жабу тұтқасы

4. Энергияны сақтау тұтқасы

5. Ашу/жабу көрсеткіші

6. Сымды айыр

7. Ток трансформаторы

8. Оқшаулағыш

9. Оқшаулағыш жақтау

10. Оқшаулағыш рычаг

11. Кіріс желісі терминалы

12. Пышақты ажыратыңыз

13. Шығыс желінің терминалы

14. Ажыратқыш

Орнату жолдары (бір полюс/қос полюс)

Өнім стандарттары

♦ GB1984 Айнымалы токтың жоғары вольтты ажыратқыштары

♦ GB/T11022 Жоғары вольтты тарату құрылғылары мен басқару құрылғыларының стандарттарына арналған жалпы сипаттамалар

♦ JB/T 3855 жоғары вольтты айнымалы токтың вакуумдық ажыратқыштары

♦ DL/T402 Жоғары вольтты айнымалы ток ажыратқыштарының сипаттамасы

Қоршаған орта жағдайлары

♦ Қоршаған орта температурасы: -40°C~+40°C;

♦ Биіктігі: <1000м;

♦ Желдің максималды жылдамдығы 10 км/сағ, номиналды деңгей үшін желдің минималды жылдамдығы (132/230 кв) 3,2 км/сағ;

♦ Жер сілкінісінің қарқындылығы: <8 деңгей;

♦ Ең аз номиналды сырғыма қашықтығы: 31мм/кВ;

♦ Ауаның ластану дәрежесі: IV класс.

Негізгі техникалық параметрлер

Жоқ	Элемент		Бірлік	Мән
1	Номиналды кернеу		кВ	40.5
e	Рейтингтік оқшаулау деңгейі	1 мин қуат жиілігі Құрғақ сынақ (сыну, фазааралық, жерге) Ылғалды сынау (жерге, сыртқы оқшаулау)	кВ	95 85
		Найзағай импульсіне төтеп беретін кернеу (ең жоғары)		185
3	Номиналды ток		A	1250, 1600, 2000, 2500
4	Номиналды қысқа тұйықталу тогы		кА	20, 25, 31.5

Жоқ	Элемент	Бірлік	Мән
5	Номиналды қысқа тұйықталу тогы (ең жоғары)	кА	50, 63, 80
6	Номиналды шыңға төзімді ток	кА	50, 63, 80
7	Қысқа уақытқа есептелген токқа төзімді	кА	20, 25, 31.5
8	Номиналды жұмыс реттілігі		O-0,3S-CO-180S-CO
9	Номиналды қысқа тұйықталу тогын ажырату нөмірі	рет	20
10	Номиналды қысқа тұйықталу ұзақтығы	s	4
11	Үзіліс уақыты	s	≤0,09
12	Механикалық өмір	рет	10000
13	Жаңадан шығарылған вакуумды ажыратқыш	Ps	≤1,33×10-3
13	20 жыл сақтау уақытында вакуумдық сөндіргіш	Ps	<6,6×10-2
14	Ажыратқыштың таза салмағы	кг	800
15	Ашық контактілер арасындағы бос орын	мм	22±2
16	Байланыс саяхат	мм	4±1
17	Орташа ашу жылдамдығы	Ханым	1.4-1.7
18	Орташа жабылу жылдамдығы	Ханым	0,4-0,7
19	Контактіні жабу уақыты	Ханым	≤3
20	Фазааралық ашу және жабу синхронизмі	Ханым	≤2
21	Жабу уақыты	Ханым	50≤t≤200
22	Ашылу уақыты	Ханым	30≤t≤60
23	Әрбір фазалық негізгі тізбектің тұрақты тұрақты кедергісі (CT ішкі кедергісі кірмейді)	мΩ	≤100
24	Тозуға рұқсат етілген динамикалық және бекітілген контактілердің жинақталған қалыңдығы	мм	3
25	Номиналды контакт қысымы	N	2500±200
