ALFHA сериялы миниатюралық ажыратқыш

Жекеленген сериялық өндірісті қолдау ALFHA сериялы миниатюралық ажыратқышты тұрғын үй және қоғамдық ғимараттардың электр тарату панелдерінде пайдалану ұсынылады.

-электр аспаптары, жарықтандыру – V сипаттамалық ажыратқыштар;

- орташа іске қосу токтары бар жетектер (компрессор, желдеткіш тобы) – С сипаттамалық ажыратқыштар;

- жоғары іске қосу токтары бар жетектер (көтергіш механизмдер, сорғылар) – D сипаттамалық ажыратқыштар;

Артықшылықтары

· Қысқа тұйықталудан қорғаудың екі түрі.

· –40-тан +50° С-қа дейінгі жұмыс температурасының кең диапазоны.

· Жақсартылған контакт аймағымен жаңартылған кеңірек тарту тұтқасы.

· Термиялық қысқыштардағы ойықтар термиялық шығындарды азайтуды және қосылымның механикалық тұрақтылығын арттыруды қамтамасыз етеді.

Миниатюралық сөндіргіш дегеніміз не? Қысқа тұйықталу немесе токтың асып кетуі кезінде тұрмыстық құрылғылар, желдеткіш, кір жуғыш машина, пеш, тоңазытқыш және т.б. не болатынын елестетіп көрдіңіз бе? Құрылғыларға дұрыс ажыратқыштар орнатылмаған жағдайда бұл құрылғылар күйіп кетеді және өрт оқиғаларына әкеледі. Миниатюралық сөндіргіш – әсер етудің электромеханикалық механизмі бар қауіпсіздік керек-жарағы.

MCB - тізбек арқылы шамадан тыс ток өткен кезде ашылатын автоматты қосқыш. Оны қолмен ауыстырусыз қайта жабуға болады. Сақтандырғыш жағдайында, оны іске қосқаннан кейін, MCB түріне байланысты оны ауыстыру немесе қайта қосу қажет. Демек, сақтандырғыш құрбандық құрылғыларының бірі ретінде белгілі. Бұл MCBs тізбектердің көпшілігінде сақтандырғышқа балама ретінде пайдаланылуының негізгі себебі. Сондай-ақ, тізбекте ақаулық болған кезде, MCB-дегі ажыратқыштар автоматты түрде өшеді және құрылғының ақаулығын оңай анықтауға болады.

MCB өңдеу салыстырмалы түрде қауіпсіз және ол жеткізуді тез қалпына келтіреді. MCB - Миниатюралық ажыратқышты тез қалпына келтіруге болады және қосымша техникалық қызмет көрсету шығындарын талап етпейді. MCB шамадан тыс жүктеме тоғы мен электромагниттік қысқа тұйықталу тоғынан қорғайтын биметалды сәйкес принцип бойынша жұмыс істейді.

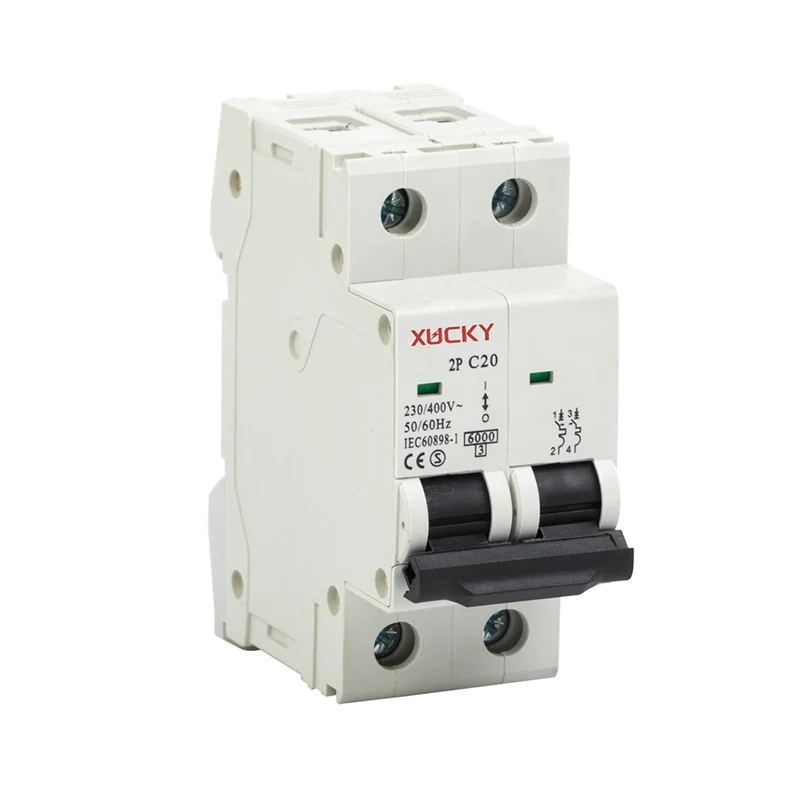

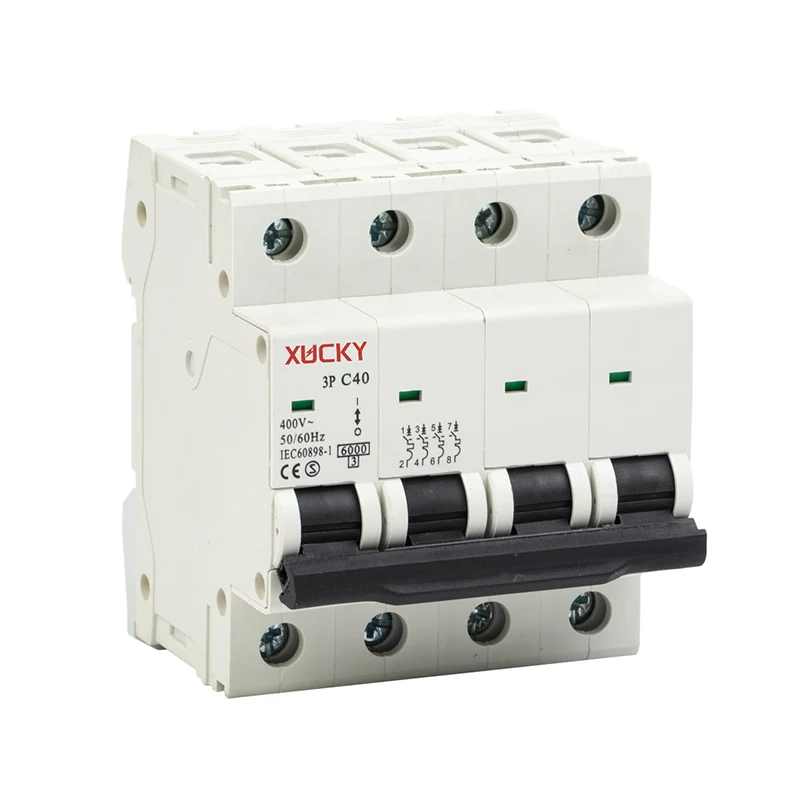

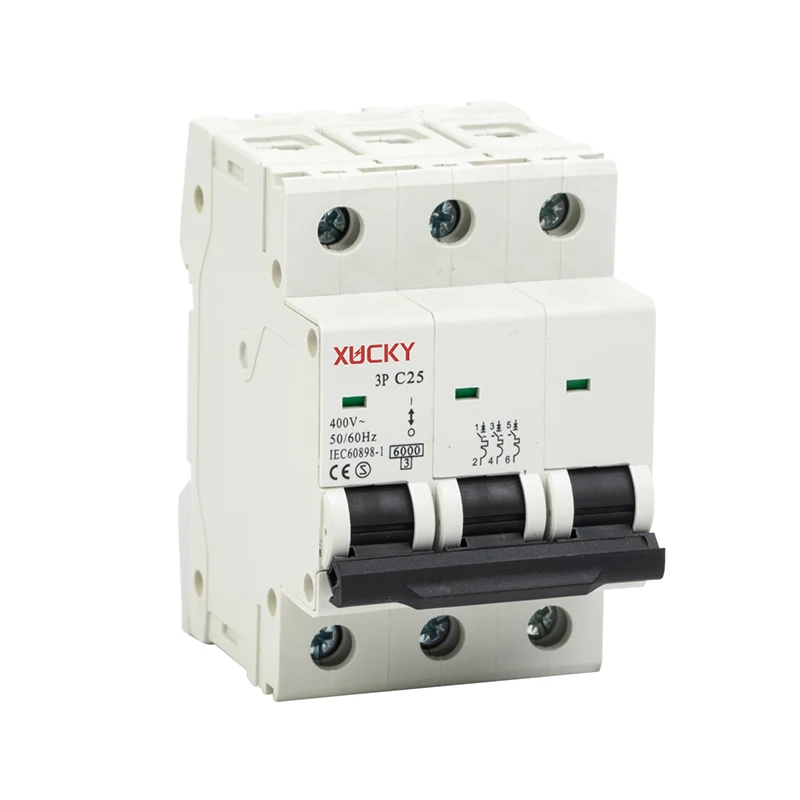

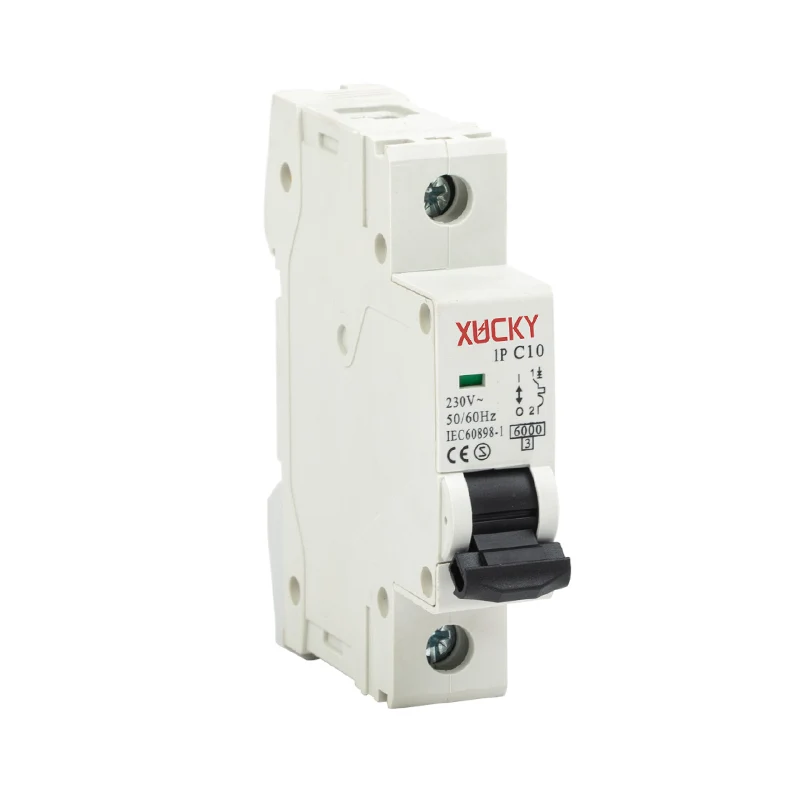

MCB суреті төменде көрсетілген.

Миниатюралық ажыратқыштың түрлеріMCB қисығы әртүрлі құрылғылар немесе құрылғылар үшін пайдаланылуы тиіс MCB түрін анықтайды. MCB-дің 6 түрі бар, олар:A TypeB TypeC TypeD TypeK TypeZ TypeA Type MCB ток күші нақты ток номинациясынан 2-3 есе асқан кезде тізбектен ажыратылады. MCB типі - Миниатюралық ажыратқыш қысқа тұйықталуға өте сезімтал, сондықтан біз оны жартылай өткізгіштерді өндіруде қолдануды таба аламыз.

В типті MCB ток ағымынан 3-5 есе асатын кезде тізбекті өшіреді және оның кабельді қорғауда қолданылуын табады.

C типті MCB ток нақты ток ағынынан 5-10 есе асқанда тізбекті өшіреді және оның қолданылуын тұрмыстық, сондай-ақ трансформаторлар, флуоресцентті жарықтандыру тізбектері сияқты коммерциялық құрылғыларда және дербес компьютерлер, серверлер және принтерлер сияқты АТ жабдықтарында табады.

D типті MCB ток ағымынан 10-20 есе асатын кезде тізбекті өшіреді және жоғары қарсылық көрсетеді. Ол қозғалтқыштарда қолданылуын табады.

K типті MCB ток ағынына 8-12 есеге дейін төтеп бере алады және оны компрессорлар, орама қозғалтқыштары және рентгендік аппараттар сияқты ауыр жүкті құрылғыларда қолданады.
